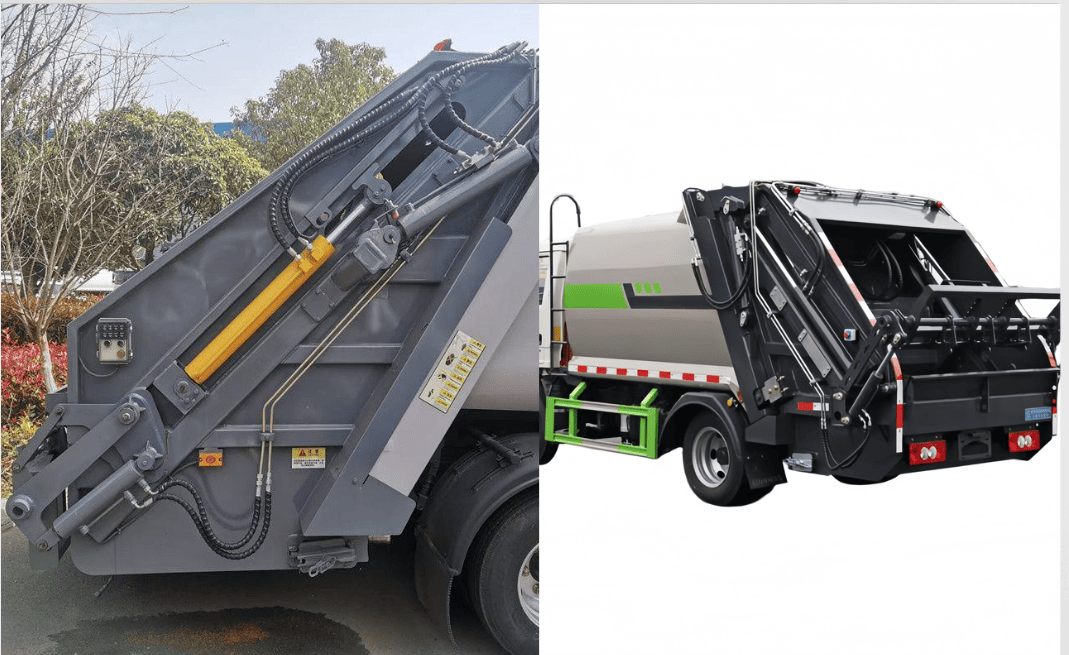

3 स्टेज पॅक बाहेर काढा हायड्रॉलिक सिलेंडर कचरा ट्रक

H-001-7041 पॅक/इजेक्ट हायड्रॉलिक सिलेंडर हा 3 स्टेज पॅक इजेक्ट हायड्रॉलिक सिलेंडर कचरा ट्रक आहे जो कचरा हाताळणी उपकरणांसाठी HCIC-2026 उत्पादन कॅटलॉगमध्ये सूचीबद्ध आहे. कॅटलॉग त्याला 181.69-इंच स्ट्रोक देतो आणि 28YD FL/33YD SL उपकरणांसाठी H Pack/Eject सिलेंडर म्हणून त्याचा अनुप्रयोग ओळखतो.

हे मॉडेल केवळ स्ट्रोकद्वारे निवडलेले सामान्य लांब सिलिंडर नाही. कचरा ट्रकमध्ये, सिलेंडर मोठ्या लोडिंग, पॅकिंग किंवा बाहेर काढण्याच्या यंत्रणेमध्ये काम करतो. उपलब्ध जागा, स्टेज सीक्वेन्स, माउंटिंग पॉइंट्स, हायड्रॉलिक सर्किट आणि शरीराची हालचाल हे सर्व महत्त्वाचे असते जेव्हा OEM किंवा देखभाल कार्यसंघ बदलीचे मूल्यांकन करते.

---

I. H-001-7041 तपशील

कॅटलॉग एंट्री H-001-7041 साठी मॉडेल-विशिष्ट बोर, रॉड व्यास, कामाचा दाब, बंद लांबी, वजन किंवा पोर्ट तपशील दर्शवत नाही. दुसऱ्या सिलेंडरवरून अनुमान काढण्याऐवजी तांत्रिक पुनरावलोकनादरम्यान त्या मूल्यांची पुष्टी केली जावी.

---

II. थ्री-स्टेज कन्स्ट्रक्शन आणि ऑपरेटिंग रोल

थ्री-स्टेज टेलिस्कोपिक सिलिंडर लांब रेषीय प्रवास प्रदान करण्यासाठी नेस्टेड टप्पे वापरतो आणि मागे घेतलेले पॅकेज समान पोहोच असलेल्या पारंपारिक सिंगल-स्टेज सिलिंडरपेक्षा लहान ठेवतो. टाकाऊ उपकरणांसाठी, ही मांडणी कॉम्पॅक्ट माउंटिंग एरियाला पॅकसह जोडण्यात मदत करू शकते किंवा महत्त्वपूर्ण हालचाल आवश्यक असलेली यंत्रणा बाहेर काढू शकते.

सिलेंडरचे काम नियंत्रित रेखीय गती निर्माण करणे आहे. सभोवतालची जोडणी आणि कचरा-शरीराची रचना ही गती कशी पॅकिंग किंवा बाहेर काढणारी हालचाल बनते हे ठरवते. त्यामुळे 181.69-इंच कॅटलॉग स्ट्रोक हा मेकॅनिझम ड्रॉईंगसाठी महत्त्वाचा संदर्भ आहे, परंतु ते मशीनच्या एकूण प्रवासाचे संपूर्ण वर्णन नाही.

एच पॅक/इजेक्ट पदनाम कचरा हाताळणीच्या यंत्रणेमध्ये सिलेंडरची कॅटलॉग भूमिका दर्शवते. 28YD FL / 33YD SL अनुप्रयोग संदर्भ प्रत्येक फ्रंट-लोडर किंवा साइड-लोडर बॉडीसाठी युनिव्हर्सल फिटमेंट स्टेटमेंट म्हणून नव्हे तर तपासणीसाठी ॲप्लिकेशन जुळणी म्हणून मानला जावा.

---

III. ऑर्डर करण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे

अर्ज ओळख: उपकरणे कॅटलॉग-संदर्भित 28YD FL / 33YD SL कॉन्फिगरेशन किंवा भिन्न शरीर रचना आहे की नाही याची पुष्टी करा.

1. माउंटिंग केंद्रे:विस्तारित आणि मागे घेतलेले माउंटिंग परिमाण, पिन आकार, क्लेव्हिस भूमिती आणि कंसाची रुंदी रेकॉर्ड करा.
2. स्ट्रोक मार्ग:कॅटलॉग 181.69-इंच स्ट्रोकसह आवश्यक पॅक/इजेक्ट हालचालीची तुलना करा.
3. स्टेज क्लिअरन्स:संपूर्ण हालचाली दरम्यान शरीर, फ्रेम, मार्गदर्शक संरचना आणि जवळपासच्या होसेसच्या विरूद्ध नेस्टेड टप्पे तपासा.
4. हायड्रोलिक सर्किट:पुष्टीकरणासाठी ऑपरेटिंग प्रेशर, प्रवाह, वाल्व व्यवस्था आणि रबरी नळी-पोर्ट माहिती प्रदान करा.
5. लोड वर्तन:कचरा सामग्री, पॅकिंग क्रम, बाहेर काढणे प्रतिरोध आणि कोणत्याही ज्ञात यांत्रिक स्टॉपचे वर्णन करा.
6. सेवा जागा:रॉड, सील, स्टेज पृष्ठभाग, माउंटिंग पॉइंट आणि हायड्रॉलिक कनेक्शनच्या तपासणीसाठी जागा सोडा.

खराब झालेले मार्गदर्शक, वाकलेली फ्रेम किंवा शरीराचे चुकीचे संरेखन दुरुस्त करण्यासाठी दीर्घ-स्ट्रोक सिलिंडरचा वापर करू नये. यंत्रणा भौमितीयदृष्ट्या योग्य नसल्यास, सिलिंडर बदलणे केवळ सिस्टमच्या दुसर्या भागात बिघाड हलवू शकते.

---

IV. अर्ज

HCIC कॅटलॉग H-001-7041 पॅक/इजेक्ट हायड्रॉलिक सिलिंडर H Pack/Eject CYL सेवेसाठी 28YD FL/33YD SL कचरा उपकरणांवर सूचीबद्ध करतो. हे मॉडेलला OEM बॉडी इंटिग्रेशन, रिप्लेसमेंट-सिलेंडर रिव्ह्यू आणि फ्लीट मेंटेनन्स प्रोजेक्ट्सशी संबंधित बनवते ज्यामध्ये त्या अनुप्रयोग संदर्भांचा समावेश आहे.

अंतिम निवडीसाठी अद्याप वास्तविक मशीन रेखाचित्र आवश्यक आहे. बॉडी व्हॉल्यूम, पॅकिंग यंत्रणा, माउंटिंग व्यवस्था, वर्किंग सायकल आणि हायड्रॉलिक कंट्रोल्स जरी वाहन श्रेणी सारखी दिसली तरीही बदलू शकतात.

---

V. OEM आणि बदली चौकशी चेकलिस्ट

HCIC पाठवा:

• विद्यमान सिलेंडरची छायाचित्रे आणि नेमप्लेटची माहिती
• कचरा-शरीर प्रकार आणि अनुप्रयोग संदर्भ
• विस्तारित आणि मागे घेतलेले माउंटिंग-सेंटर परिमाण
• पिन, क्लेव्हिस आणि ब्रॅकेट रेखाचित्रे
• आवश्यक हालचाली आणि स्ट्रोक पुष्टीकरण
• हायड्रोलिक योजनाबद्ध, दाब आणि प्रवाह माहिती
• रबरी नळी आणि पोर्ट आवश्यकता
• ऑपरेटिंग सायकल आणि भौतिक परिस्थिती
• प्रमाण आणि गंतव्यस्थान

ही माहिती H-001-7041 मॉडेलला स्वतंत्र स्पेअर पार्ट मानण्याऐवजी संपूर्ण पॅक/इजेक्ट मेकॅनिझमचा भाग म्हणून तपासण्याची परवानगी देते.

---

सहावा. वारंवार विचारले जाणारे प्रश्न

---

VII. निष्कर्ष

H-001-7041 पॅक/इजेक्ट हायड्रॉलिक सिलेंडर हे कॅटलॉग-परिभाषित तीन-स्टेज सिलिंडर आहे ज्यामध्ये 181.69-इंच स्ट्रोक आणि 28YD FL/33YD SL ऍप्लिकेशन संदर्भ आहे. OEM किंवा बदली प्रकल्पासाठी त्याचे मूल्य हे अभियंत्यांना स्पष्ट प्रारंभिक बिंदू देते: मॉडेल, स्टेज काउंट, स्ट्रोक आणि इच्छित उपकरणाची भूमिका HCIC कॅटलॉगमध्ये ओळखली जाते.

पुढील पायरी म्हणजे अदलाबदली गृहीत धरणे नाही. वेस्ट-बॉडी ड्रॉइंग, माउंटिंग डायमेंशन, हायड्रॉलिक सर्किट माहिती आणि हालचाल आवश्यकता सबमिट करा जेणेकरून HCIC संपूर्ण मशीनच्या विरूद्ध सिलेंडरचे पुनरावलोकन करू शकेल.

---

आठवा. HCIC बद्दल

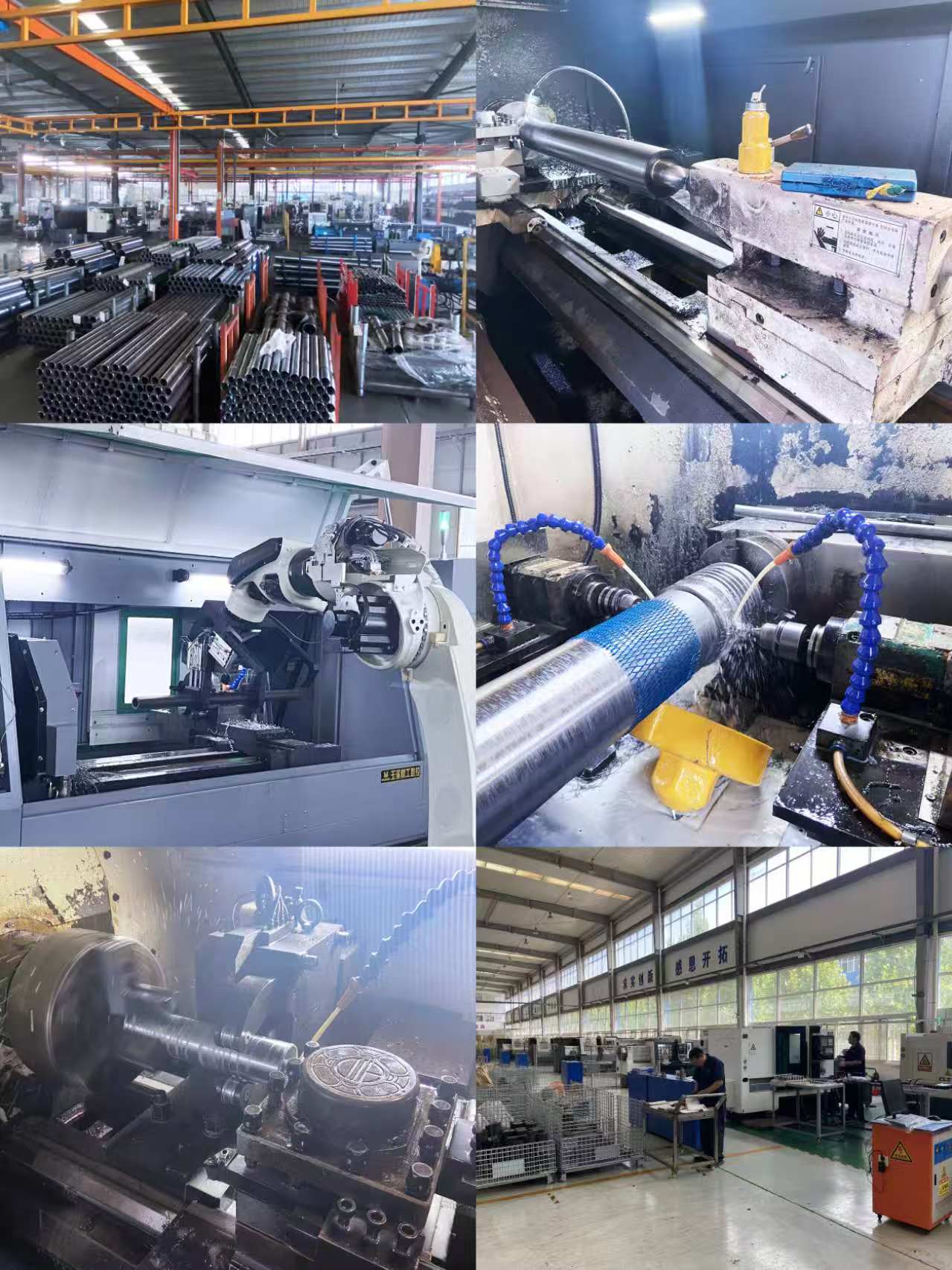

HCIC, ज्याला जिनान Huachen Industrial Co., Ltd. म्हणूनही ओळखले जाते, हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि वाहन, कचरा हाताळणी आणि औद्योगिक अनुप्रयोगांसाठी संबंधित हायड्रॉलिक घटक विकसित आणि तयार करते. वास्तविक उपकरणे डिझाइन आणि ऑपरेटिंग परिस्थितींनुसार उत्पादनाची उपयुक्तता पुष्टी केली पाहिजे.
