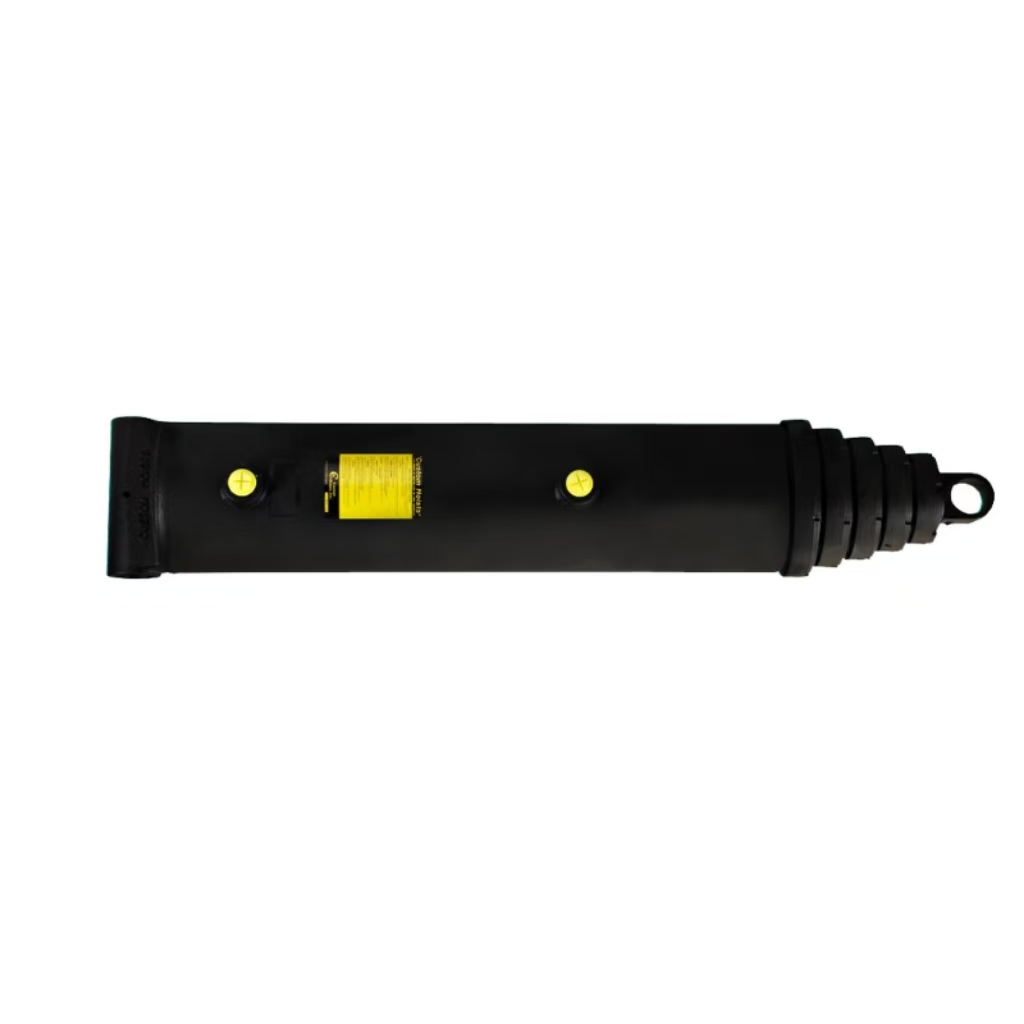

CH सिंगल एक्टिंग टेलिस्कोपिक सिलेंडर
  • CH सिंगल एक्टिंग टेलिस्कोपिक सिलेंडर CH सिंगल एक्टिंग टेलिस्कोपिक सिलेंडर

CH सिंगल एक्टिंग टेलिस्कोपिक सिलेंडर

सामर्थ्य आणि सुलभ सेवेसाठी बनवलेले, या CH सिंगल ॲक्टिंग टेलिस्कोपिक सिलेंडरमध्ये क्रॉस-ट्यूब माउंटिंग, पॉलिश स्टील स्टेज आणि प्राइमर फिनिश वैशिष्ट्ये आहेत. उच्च आणि कमी दाबाखाली व्ही-पॅकिंग सील, तर बाह्य पॅकिंग नट समर्थन जोडतात आणि देखभाल सुलभ करतात.

  • Body o.d.:

    ९.५ इंच
  • Stroke:

    २७९.२५ इंच
  • PSI:

    2000
  • Retracted:

    ७७.५ इंच

चौकशी पाठवा

उत्पादन वर्णन

I. CH सिंगल एक्टिंग टेलिस्कोपिक सिलेंडर वर्णन

क्रॉस-ट्यूब माउंटिंग मानक आहे

सानुकूल आणि trunion डिझाइन उपलब्ध आहेत

पुनर्बांधणी करण्यायोग्य

व्ही-पॅकिंग उच्च-दाब आणि कमी-दाब सीलिंग प्रदान करते

बाह्य पॅकिंग नट्स ट्यूबसाठी अतिरिक्त समर्थन प्रदान करतात आणि सर्व्हिसिंग सुलभ करतात

पॉलिश स्टीलचे टप्पे

प्राइमर पूर्ण झाले

सूचीबद्ध खंड पूर्ण विस्तारावर आहेत

II. तांत्रिक तपशील

वजन: 746.00 LBS
बोर: 8 इंच
स्ट्रोक: २७९.२५ इंच
बॉडी ओ.डी.: ९.५ इंच
PSI: 2000
रॉड दीया.: NA
पिन डाय.: NA
मागे घेतले: ७७.५ इंच
विस्तारित: 356.75 इंच
पोर्ट आकार: 1.0 NPTF
स्तंभ लोड: 100,520 @ 2000 PSI
माउंटिंग: क्रॉस-ट्यूब
टप्पे:

पाच

III. तांत्रिक तपशील परिशिष्ट


या विशिष्ट CH मॉडेलमध्ये 279.25-इंच संचयी प्रभावी स्ट्रोकसह 8-इंच बोर आकारमान जोडलेले आहे, ज्याची मागे घेतलेली एकूण लांबी 77.5 इंच आहे आणि 356.75 इंच पूर्ण विस्तारित आयाम आहे. रेट केलेले सतत ऑपरेटिंग प्रेशर 2000 PSI वर निश्चित केले आहे, आणि लपलेले गळती जोखीम दूर करण्यासाठी शिपमेंटपूर्वी 5000 PSI वर प्रत्येक तयार सिलिंडर फॅक्टरी हायड्रोस्टॅटिक बर्स्ट चाचणी पास करतो. 746 LBS प्रति युनिट वजनाचे, 9.5-इंच बाह्य व्यासाचे मुख्य बॅरेल असमान खाणकाम आणि रस्त्यावरून जाणाऱ्या रस्त्यांच्या पार्श्विक प्रभावापासून बचाव करण्यासाठी जाड सीमलेस स्टील पाईपचा अवलंब करते. रॉड व्यास आणि पिन व्यास NA चिन्हांकित केले आहेत कारण ही एकल-अभिनय टेलिस्कोपिक रचना लोड उचलण्यासाठी उघडलेल्या पिस्टन रॉडऐवजी अनुक्रमिक बॅरल विस्तारावर अवलंबून असते.
