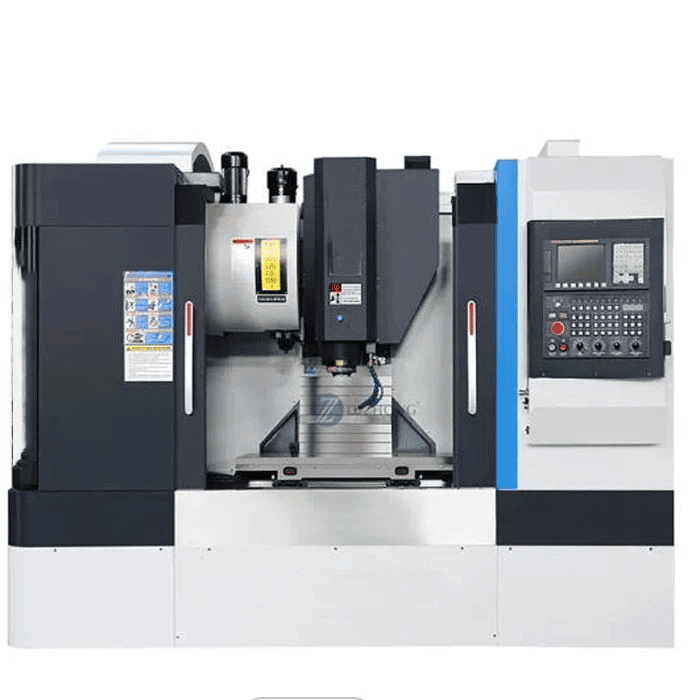

एचसीआयसी सीएनसी व्हर्टिकल 5 ॲक्सिस मिलिंग मशीन लवचिक 5-अक्ष लिंकेजसह अष्टपैलू अचूक मशीनिंग सक्षम करते, जटिल वर्कपीससाठी स्थिर आणि कार्यक्षम उत्पादन देते.
Dimension(L*W*H):
2880x2450x2700Table Size (mm):
1000x500Positioning Accuracy (mm):
0.0075Range of Spindle Speed(r.p.m):
1 - 8000 r.p.mSpindle Motor Power(kW):
7.5मिलिंग मशीन वर्कपीसच्या विविध पृष्ठभागांवर प्रक्रिया करण्यासाठी वापरल्या जाणाऱ्या मिलिंग मशीनचा संदर्भ देते. सामान्यतः, मिलिंग कटर मुख्यतः रोटरी मोशनद्वारे चालविले जाते आणि वर्कपीस आणि मिलिंग कटर फीड मोशन म्हणून फिरतात. त्यावर प्रक्रिया केली जाऊ शकते विमान, खोबणी, तसेच विविध वक्र पृष्ठभाग, गियर इत्यादींवर प्रक्रिया केली जाऊ शकते.
उच्च दर्जाची राळ वाळू
तैवान स्पिंडल
तैवान बॉल स्क्रू आणि लॉकिंग नट
तैवान प्रेशर सिलेंडर
जपानी NSK बेअरिंग जर्मनी R+W कपलिंग
स्वयंचलित स्नेहन प्रणाली
वैकल्पिकरित्या चिप कन्वेयर
अर्ज:
हे व्हीएमसी यांत्रिक प्रक्रिया आणि साचा तयार करण्यासाठी योग्य आहे .आणि ते खडबडीत प्रक्रियेच्या आवश्यकतेनुसार योग्य आहे
मशीनिंग टू फिनिश मशीनिंग .हे मिलिंग, ड्रिलिंग, टॅपिंग, कंटाळवाणे इत्यादीसारख्या अनेक कार्य प्रक्रिया देखील पूर्ण करू शकते
सर्व पॅरामीटर्स सानुकूलित केले जाऊ शकतात
नमुन्याचे पॅरामीटर्स
| नाही. | आयटम | तपशील |
|---|---|---|
| मशीन टूलचे तांत्रिक पॅरामीटर्स: | ||
| 1 | मशीन बॉडी आणि सर्व भाग नॅनो कास्टिंगचे बनलेले आहेत | |
| 2 | टेबल आकार | 500×400 मिमी |
| 3 | टी-खोबणी (रुंदी x प्रमाण x अंतर) | 10×5×78mm |
| 4 | सर्वात मोठा भार | 200KG |
| 5 | फीडची कमाल उंची | 280 मिमी |
| 6 | स्पिंडल चेहऱ्यापासून कामापर्यंतचे अंतर | 100-280 मिमी |
| 7 | त्रिअक्षीय प्रवास X/Y/Z | 450/400/170 मिमी |
| 8 | स्पिंडल व्यास | Ø100 मिमी |
| 9 | स्पिंडल गती | 36000RPM |
| 10 | स्पिंडल मोटर पॉवर | 6KW |
| 11 | स्पिंडल टूल लायब्ररी क्षमता | 8 |
| 12 | साधन बदलण्याची वेळ | 5S |
| 13 | स्पिंडल बारीक मेणबत्ती | ISO25 |
| 14 | चाकू लायब्ररी वर्ग | सर्वो डिस्क रोटेशन |
| 15 | फास्ट मूव्हिंग रेट X/Y/Z | १२/१२/१२मी/मि |
| 16 | प्रक्रिया गती | ६-१२मी/मि |
| 17 | स्थिती अचूकता | ±0.006/300 मिमी |
| 18 | पुनरावृत्ती स्थिती अचूकता | ±0.006/300 मिमी |
| 19 | मशीन केलेल्या पृष्ठभागाची अचूकता | ≤Ra1.6 |
| 20 | मशीनिंग अचूकता | ±0.01 मिमी |
| 21 | पर्यायी चार-अक्ष पाच-अक्ष | होय |
| 22 | अक्षाच्या रोटेशनचा कोन A | ±105 अंश |
| 23 | पाचवा अक्ष C अक्ष रोटेशन कोन | 360 अंश |
| 24 | पाच-अक्ष लिंकेज मोड | हलवा सह 5 अक्ष |
| 25 | कार्यरत व्होल्टेज | 380V/50HZ±10% किंवा 220V/60HZ |
| 26 | मशीन आकार (l * W * H) | 1450×1600×2100mm |
| 27 | शरीराचे वजन | 1500KG |
| B मशीन टूल कॉन्फिगरेशन तपशील ब्रँड पॅरामीटर्स: | ||
| 1 | सिस्टम कॉन्फिगरेशन | तैवान SYNTEC 6GA/Ncstudio280/LNC |
| 2 | स्पिंडल | 6KW उच्च-परिशुद्धता, उच्च-गती, उच्च-शांत तेल-कूल्ड स्पिंडल |
| 3 | बॉल स्क्रू | जपान एनएसके, जर्मनी रेक्सरोथ) 2005 |
| 4 | रेखीय मार्गदर्शक | तैवान HIWIN/ABBA उच्च सुस्पष्टता मार्गदर्शक H25 |
| 5 | सर्वो युनिट | पॅनासोनिक सर्वो मोटर 750W/Ncstudio |
| 6 | वायर रॉड बेअरिंग | तैवान TPI परिशुद्धता ग्रेड बेअरिंग |
| 7 | वीज पुरवठा स्विच करणे | तैवान मिंग वेफ्ट |
| 8 | इलेक्ट्रिक स्विच | चीन चिंट |
| 9 | कनवर्टर | * स्क्वेअर कन्व्हर्टर |
1. गॅन्ट्री मिलिंग मशीन: गॅन्ट्री मिलिंग आणि बोरिंग मशीन, गॅन्ट्री मिलिंग आणि प्लॅनिंग मशीन आणि डबल कॉलम मिलिंग मशीनसह, मोठ्या भागांवर प्रक्रिया करण्यासाठी वापरली जातात.
2. सिंगल कॉलम मिलिंग मशीन आणि सिंगल आर्म मिलिंग मशीन: पूर्वीचे क्षैतिज मिलिंग हेड स्तंभ मार्गदर्शक रेल, अनुदैर्ध्य फीडसाठी टेबलच्या बाजूने फिरू शकते; नंतरचे शेवटचे मिलिंग हेड कॅन्टिलिव्हर गाइड रेलच्या बाजूने क्षैतिजरित्या हलू शकते आणि कॅन्टिलिव्हर स्तंभ मार्गदर्शक रेलच्या बाजूने उंची देखील समायोजित करू शकते. दोन्ही मोठ्या भागांवर प्रक्रिया करण्यासाठी वापरले जातात.
3.टेबल मिलिंग मशीन उचलत नाही: आयताकृती वर्क टेबल आणि गोल वर्क टेबल असे दोन प्रकार आहेत, हे लिफ्टिंग टेबल मिलिंग मशीन आणि गॅन्ट्री मिलिंग मशीन दरम्यान एक मध्यम आकाराचे मिलिंग मशीन आहे. स्तंभावरील मिलिंग डोके उचलून त्याची अनुलंब हालचाल पूर्ण केली जाते.
4. इन्स्ट्रुमेंट मिलिंग मशीन: एक लहान लिफ्टिंग टेबल मिलिंग मशीन, उपकरणे आणि इतर लहान भागांवर प्रक्रिया करण्यासाठी वापरली जाते.
5.टूल मिलिंग मशीन: मोल्ड आणि टूल मॅन्युफॅक्चरिंगसाठी वापरले जाते, उभ्या मिलिंग हेडसह सुसज्ज, युनिव्हर्सल अँगल टेबल आणि प्लग आणि इतर ॲक्सेसरीज, परंतु ड्रिलिंग, बोरिंग आणि इंटरपोलेशन मशीनिंगसाठी देखील वापरले जाते.
6.इतर मिलिंग मशीन: जसे की कीवे मिलिंग मशीन, सीएएम मिलिंग मशीन, क्रँकशाफ्ट मिलिंग मशीन, रोलिंग जर्नल मिलिंग मशीन आणि स्क्वेअर इनगॉट मिलिंग मशीन, इत्यादी, संबंधित वर्कपीसवर प्रक्रिया करण्यासाठी उत्पादित विशेष मिलिंग मशीन आहेत.

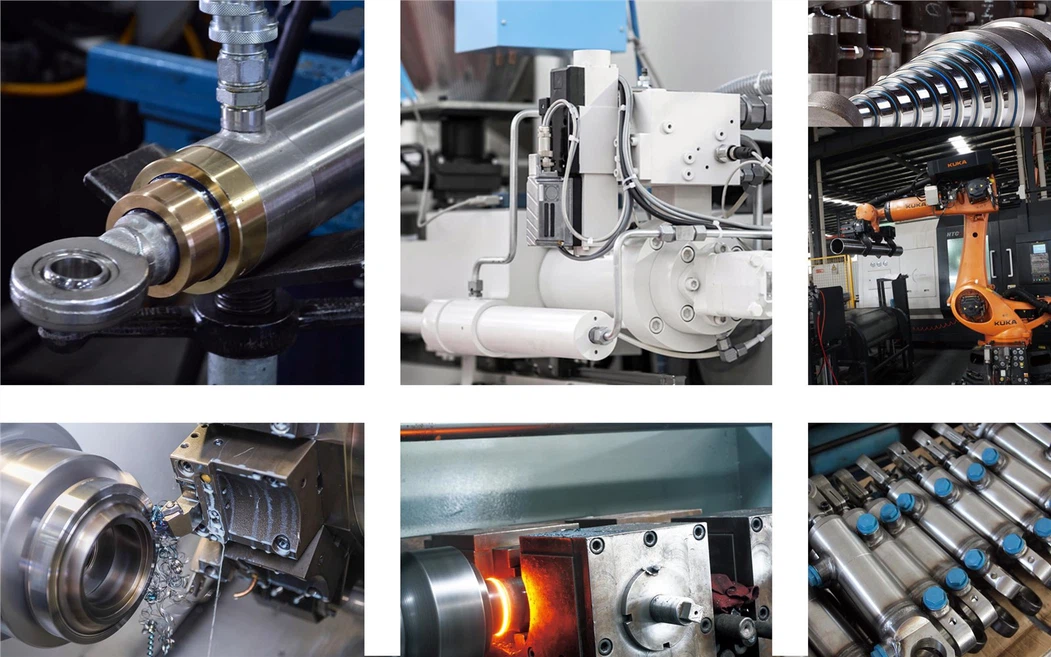

HCIC सर्व हायड्रॉलिक सिलिंडरसाठी पूर्ण कस्टमायझेशन ऑफर करते:
सानुकूल बोअर, रॉड व्यास आणि स्ट्रोक लांबी
· 10,000 PSI पर्यंत कार्यरत दबाव समायोजन
· एकाधिक माउंटिंग पर्याय: क्लीविस, फ्लँज, ट्रुनियन, पिन आय
· उच्च-तापमान, कमी-तापमान किंवा संक्षारक वातावरणासाठी विशेष सील सामग्री
· सानुकूल पेंट, कोटिंग आणि लेबलिंग
· OEM / खाजगी लेबल उत्पादन
1.तुम्ही गुणवत्तेची हमी कशी द्याल?
आम्ही शिपिंग करण्यापूर्वी खरेदीदाराची पुष्टी करण्यासाठी चाचणी व्हिडिओ तपासू आणि पाठवू.
2.तुम्ही ऑर्डर केव्हा पाठवाल?
एकदा आम्हाला पेमेंटची पुष्टी मिळाली की, आम्ही 48 तासांच्या आत पाठवण्याचा प्रयत्न करू.
3. मी माझ्या ऑर्डरचा मागोवा कसा घेऊ शकतो?
तुमची ऑर्डर पाठवल्यानंतर, आम्ही तुम्हाला शिपिंग तपशील ई-मेल करू.
4. मी उत्पादनांवर समाधानी नसल्यास, मी वस्तू परत करू शकतो का?
होय, आम्ही वॉरंटी वेळेत एक्सचेंज आणि दुरुस्ती सेवा ऑफर करतो.
5. तुम्ही आमचा व्यवसाय दीर्घकालीन आणि चांगला संबंध कसा बनवता?
a आमच्या ग्राहकांना फायदा मिळावा यासाठी आम्ही चांगली गुणवत्ता आणि स्पर्धात्मक किंमत ठेवतो;
b आम्ही प्रत्येक ग्राहकाला आमचा मित्र मानतो आणि आम्ही प्रामाणिकपणे व्यवसाय करतो आणि त्यांच्याशी मैत्री करतो, मग ते कुठूनही आलेले असले तरीही.
