डीसी हायड्रोलिक पॉवर युनिट

डीसी हायड्रॉलिक पॉवर युनिट हे पीटीओ-मुक्त मोबाइल हायड्रॉलिकचे हृदय आहे, ॲक्सेसरीज नाही.

HCIC PU-मालिका युनिट्स पूर्णतः जिनानमध्ये तयार आहेत — कोणतेही आउटसोर्सिंग नाही, कोणतेही पांढरे लेबल नाही. प्रत्येक आमची इन-हाउस जखम मोटर, लोड-मॅच्ड गियर पंप आणि आमच्या सिलेंडर सीएनसी उपकरणांवर मशीन केलेले वाल्व ब्लॉक वापरते.

12V/24V ट्रक बॅटरीवर चालणारे, ते डंप ट्रेलर होइस्ट, सिझर लिफ्ट आणि टिल्ट डेकसाठी सिलिंडरला शक्ती देते. PTO किंवा चालू इंजिन नाही; फक्त केबल्स आणि होसेस जोडणे.

ठराविक बिघाड हे अंडरसाइज्ड वायरिंग, अडकलेली हवा किंवा चुकीच्या पद्धतीने समायोजित केलेल्या रिलीफ व्हॉल्व्हमधून येतात. प्रत्येक युनिटची 110% दाबाने 3 मिनिटे लोड चाचणी केली जाते. 8% पेक्षा जास्त amp ड्रॉ सर्ज असलेली युनिट्स रिकॅलिब्रेट होतात.

I. उत्पादन ब्रेकडाउन — तुम्हाला प्रत्यक्षात काय मिळते

1.1 मोटर

आम्ही आमच्या स्वत: च्या DC मोटर्स वारा. 2-ध्रुव मालिका-जखम, वर्ग H इन्सुलेशन 180°C रेट केले आहे. PU-2000 2.0 kW ची मोटर चालवते. PU-4500 4.5 kW ची मोटर चालवते. फरक फक्त शक्तीचा नाही - ते कर्तव्य चक्र आहे.

12V सिस्टीमवरील 2.0 kW ची मोटर पूर्ण लोडवर अंदाजे 200 amps खेचते. बहुतेक ट्रकच्या बॅटरी सामान्य हवामानात 30-45 सेकंदांसाठी ते हाताळू शकतात. -10°C च्या खाली, तुम्हाला 24V प्रणालीवर 4.5 kW ची मोटर हवी आहे. थंड तेल घट्ट असते. एक सीमांत मोटर थांबेल.

आर्मेचर G6.3 सहिष्णुतेसाठी गतिशीलपणे संतुलित आहे. आम्ही मेगरवरील प्रत्येक मोटर असेंब्लीपूर्वी 500V DC वर तपासतो. 20 MΩ अंतर्गत इन्सुलेशन प्रतिरोध = नकार.

1.2 पंप

गियर पंप. ॲल्युमिनियम शरीर. कठोर स्टील गियर्स, दातांच्या बाजूला 0.8 μm Ra पृष्ठभाग पूर्ण करण्यासाठी जमिनीवर.

विस्थापन श्रेणी:

• PU-2000: 1.2 cc/रेव्ह ते 3.2 cc/रेव्ह
• PU-3000: 2.5 cc/रेव्ह ते 5.0 cc/रेव्ह
• PU-4500: 4.0 cc/रेव्ह ते 8.0 cc/रेव्ह

हे महत्त्वाचे का आहे: प्रवाह दर = विस्थापन × मोटर RPM. 2800 RPM वर 3.2 cc पंप तुम्हाला सुमारे 9 लिटर प्रति मिनिट देतो. तुमचा सिलेंडर किती वेगाने हलतो हे ते ठरवते. 4-इंच बोअर असलेल्या 40-इंच स्ट्रोक सिलिंडरला पूर्ण वाढवण्यासाठी अंदाजे 8.2 लिटर आवश्यक आहे. 9 L/min वर, ते 55 सेकंदात होते. पंप विस्थापन बदला आणि तुम्ही ती गती बदलता. साधे गणित. जादू नाही.

1.3 वाल्व ब्लॉक

6061-T6 ॲल्युमिनियम बिलेटपासून सीएनसी-मशीन. कास्ट नाही. कास्ट बॉडीमध्ये सच्छिद्रता असते. आम्हाला कळले की 2005 मध्ये 200 युनिट्सची तुकडी कास्टिंग व्हॉईड्समधून पसरत असलेल्या हेअरलाइन क्रॅकसह परत आली.

मानक कॉन्फिगरेशन:

• एक चेक वाल्व (पॉपेट प्रकार, कडक आसन)
• एक रिलीफ व्हॉल्व्ह (थेट-अभिनय, 10 ते 25 एमपीए पर्यंत समायोजित करण्यायोग्य)
• एक लोअरिंग सोलनॉइड वाल्व (NC, 12V किंवा 24V कॉइल)
• SAE #6 किंवा #8 वर्क पोर्ट

रिलीफ फॅक्टरीमध्ये सिस्टमच्या रेटेड प्रेशरच्या 1.1× वर सेट आणि सील केले जाते. आम्ही नायट्रोजन-चार्ज केलेले चाचणी स्टँड वापरतो, डेड-वेट टेस्टर नाही. कॅलिब्रेशन लॅबसाठी डेड-वेट टेस्टर्स ठीक आहेत; ते डायनॅमिक क्रॅकिंग प्रेशर ड्रिफ्ट पकडत नाहीत.

1.4 जलाशय

क्षैतिज-माऊंट स्टील टाकी. 2 मिमी भिंत. आत आणि बाहेर पावडर-लेपित. असमान जमिनीवर तेलाचा स्लोश कमी करण्यासाठी अंतर्गत बाफल प्लेट.

क्षमता: 4L, 6L, 8L, 12L, 15L.

ब्रीदर कॅपमध्ये 40-मायक्रॉन फिल्टर घटक असतो. तुम्हाला आश्चर्य वाटेल की किती युनिट्स अयशस्वी होतात कारण कोणीतरी श्वासोच्छ्वासाची टोपी गमावली आणि त्यात घाण आली. 150 मायक्रॉनच्या वाळूचा एक कण सुमारे 20 चक्रांमध्ये गियर पंप हाऊसिंग करेल.

II. तांत्रिक तपशील

III. अनुप्रयोग परिस्थिती

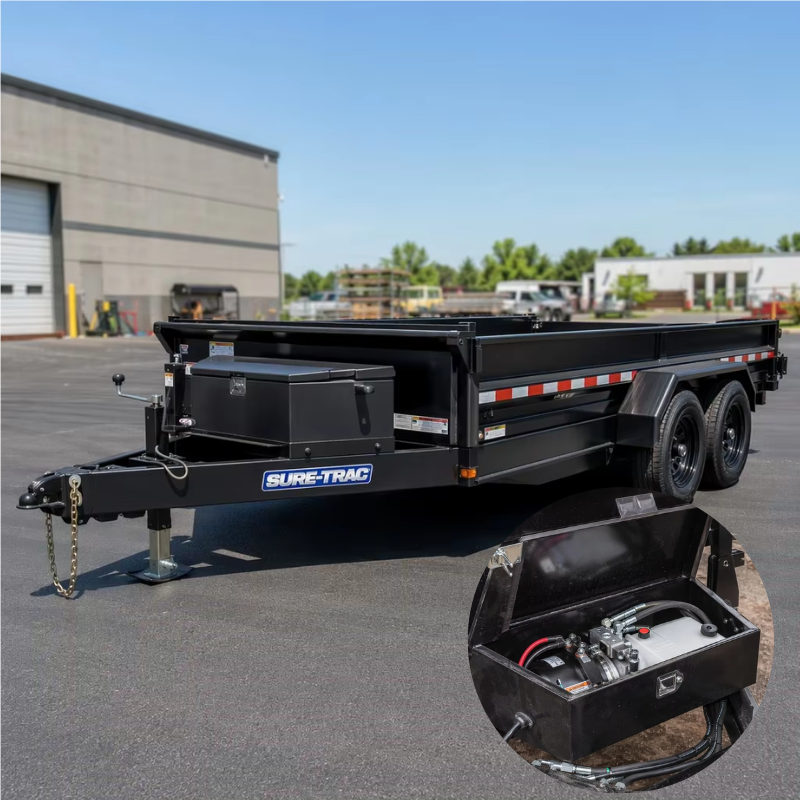

3.1 डंप ट्रेलर (2-10 टन)

हे आमच्या PU-मालिका जहाजांच्या 70% आहे. 4-स्टेज टेलिस्कोपिक होइस्ट असलेल्या सिंगल-एक्सल 5-टन डंप ट्रेलरला 45° झुकलेल्या कोनात लोड तोडण्यासाठी अंदाजे 16 MPa आवश्यक आहे. 20 MPa वर PU-3000 25% मार्जिन देते. भार ओल्या वाळूचा असतो, कोरड्या रेव नसताना तो फरक महत्त्वाचा असतो.

युनिट ट्रेलरच्या जिभेवर, स्टीलच्या आवारात आरोहित होते. 3 मीटरपेक्षा कमी अंतरावर चालण्यासाठी बॅटरीपासून मोटारपर्यंतची केबल किमान 35 मिमी² असावी. आम्ही प्रत्येक युनिटसह 200A कॉन्टॅक्टर रिले समाविष्ट करतो. रिले वगळू नका. तुम्ही मॅन्युअल कंट्रोलरमध्ये सोलेनोइड संपर्क वेल्ड कराल.

3.2 कार होलर / टिल्ट डेक ट्रेलर्स

कमी प्रवाह आवश्यकता. 24-इंच स्ट्रोक चालवणाऱ्या सिंगल-स्टेज 3-इंच बोअर सिलिंडरला विस्तारण्यासाठी सुमारे 2.8 लिटर आवश्यक आहे. 2.0 cc पंप असलेल्या PU-2000 वरून 5 L/min वर, ते डेक अंदाजे 34 सेकंदात झुकते. पुरेशी गुळगुळीत आहे की कार लुकलुकणार नाही.

3.3 सिझर लिफ्ट्स आणि सर्व्हिस ट्रक क्रेन

हे अर्ज होल्डिंगची मागणी करतात. जेव्हा सिलेंडर थांबतो, तेव्हा ते थांबलेच पाहिजे — 8 तासांपेक्षा जास्त रेंगाळू नका, वाहून जाऊ नका. आम्ही या ऑर्डरसाठी व्हॉल्व्ह ब्लॉकवर पायलट-ऑपरेट केलेले चेक व्हॉल्व्ह शोधतो. पॉपपेट लॅप केलेल्या पृष्ठभागावर बसते. 80% रेट केलेल्या दाबावर गळती: 0.1 सीसी प्रति मिनिट पेक्षा कमी.

3.4 सुसंगत Hoist मॉडेल

आमची PU-मालिका HCIC पॉवर होइस्ट सिलिंडरशी प्री-मॅच केलेली आहे:

IV. वारंवार विचारले जाणारे प्रश्न

V. मॅन्युफॅक्चरिंग — आम्ही ते कसे तयार करतो

मोटर गृहनिर्माण 1050 स्टील ट्यूब म्हणून सुरू होते. आम्ही ते कापले, दोन्ही टोकांना तोंड दिले आणि CNC लेथवर स्टेटर सीट H7 सहिष्णुतेवर बोअर केले. स्टेटरला 0.02 मिमी इंटरफेरन्स फिटसह दाबले जाते. खूप सैल आणि ते कंपन करते. खूप घट्ट आणि थंड हवामानात घरांना तडे जातात.

पंप गीअर्स 20CrMnTi पासून हॉब केले जातात, नंतर 58-62 HRC वर 0.8-1.0 मिमी केस खोलीपर्यंत कार्बराइज्ड केले जातात. गियर हाऊसिंगला 0.4 μm Ra बोर फिनिश केले जाते. गियर टीप क्लीयरन्स: 0.06-0.10 मिमी. 0.06 मिमीच्या खाली आणि थर्मल विस्तार गीअर्स लॉक करते. 0.10 मिमीच्या वर आणि व्हॉल्यूमेट्रिक कार्यक्षमता 85% पेक्षा कमी होते.

प्रत्येक एकत्रित युनिट चाचणी बेंचवर जाते. आम्ही लॉग इन करतो:

• नो-लोड करंट ड्रॉ (त्या मोटर/पंप जोडणीसाठी बेसलाइन)
• 10 MPa बॅक-प्रेशरवर प्रवाह दर
• रिलीफ वाल्व क्रॅकिंग प्रेशर
• 80% रेट केलेल्या दाबाने अंतर्गत गळती (30 सेकंद धरून ठेवा)
• एम्प ड्रॉ पूर्ण लोडवर

सर्व डेटा अनुक्रमांकीत चाचणी पत्रकात जातो. तुम्हाला युनिटसह एक प्रत मिळेल.

सहावा. HCIC बद्दल

HCIC 1998 पासून हायड्रॉलिक उत्पादने तयार करत आहे. 300+ कर्मचारी. शेडोंग प्रांतात तीन कारखाने. वार्षिक विक्रीमध्ये 54+ दशलक्ष USD. उत्पादने ५०+ देशांमध्ये पाठवली.

आम्ही ट्रेडिंग कंपनी नाही. आमच्याकडे सीएनसी लाइन्स, वेल्डिंग सेल, हॉनिंग मशीन आणि टेस्ट बेंच आहेत. जेव्हा तुम्ही आम्हाला हायड्रॉलिक पॉवर युनिटबद्दल ईमेल करता, तेव्हा तुम्ही अशा लोकांशी बोलत आहात ज्यांनी व्हॉल्व्ह ब्लॉक मशीन केले आहे, पंपाच्या आतील भाग कधीही न पाहिलेल्या मध्यस्थांशी बोलत आहात.

आमच्या R&D टीममध्ये हायड्रोलिक्समध्ये प्रत्येकी 15-25 वर्षांचे 10 अभियंते आहेत. आम्ही फक्त स्पर्धकांच्या डिझाइनची कॉपी करत नाही. जेव्हा एखादा ग्राहक आम्हाला अयशस्वी अहवाल पाठवतो, तेव्हा आमची अभियांत्रिकी टीम संपूर्ण विच्छेदन करते — धातुशास्त्र, पृष्ठभाग पूर्ण करणे, मितीय तपासणी — आणि 14 दिवसांच्या आत सुधारात्मक कारवाई जारी करते.

ISO 9001:2015 प्रमाणित. QPQ नायट्राइडिंग लाइन इन-हाउस. ASTM B117 वर मीठ फवारणी चाचणी.

आम्ही देखील तयार करतो:

• डबल-ॲक्टिंग टेलिस्कोपिक सिलेंडर (कचरा हाताळणी, डंप ट्रेलर)
• टार्प सिस्टम सिलेंडर
• वेल्डेड क्रॉस-ट्यूब सिलेंडर
• टाय-रॉड सिलिंडर (एजी आणि औद्योगिक)
• बर्फ नांगर सिलेंडर
• सानुकूल हायड्रॉलिक मॅनिफोल्ड्स आणि वाल्व असेंब्ली
