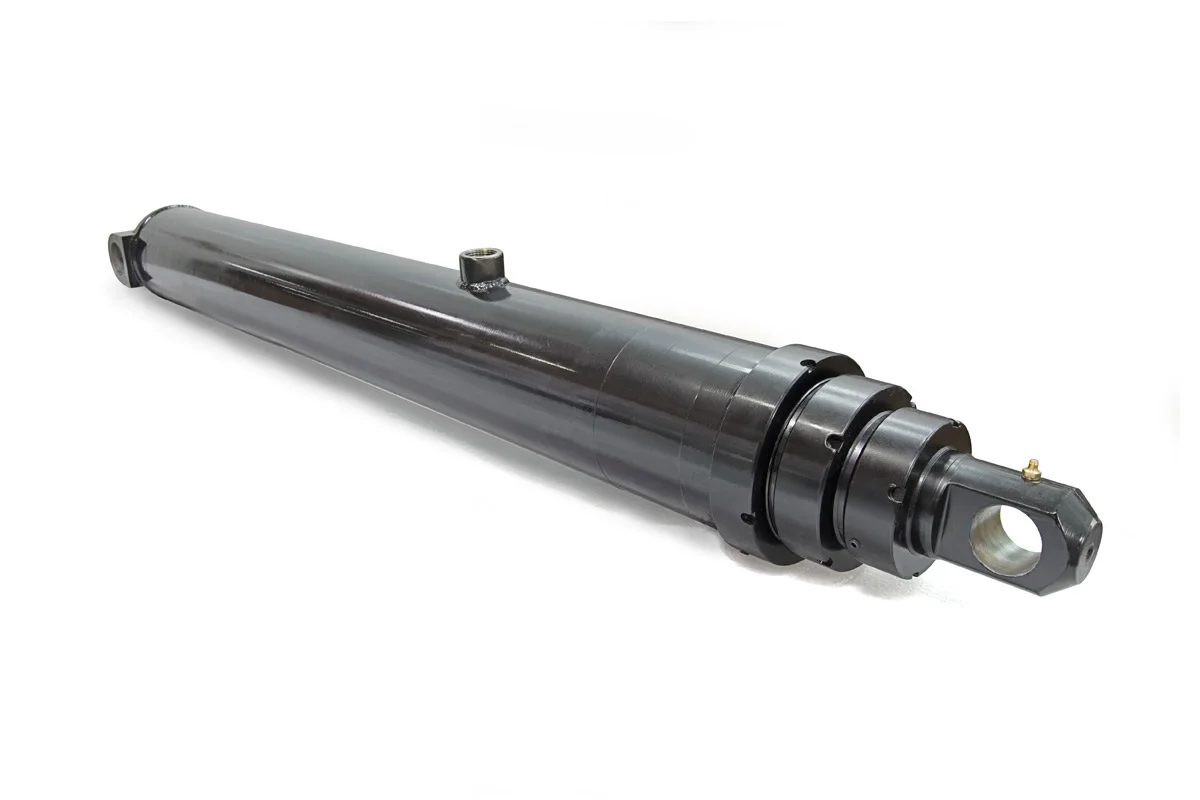

दीर्घ-प्रवास OEM उपकरणांसाठी 53-4592-106 डबल क्लेव्हिस हायड्रॉलिक सिलेंडरचे परिमाण, 106.06-इंच स्ट्रोक, 3/4-इंच NPTF पोर्ट आणि 208 lb कॅटलॉग वजनाचे पुनरावलोकन करा.
Stroke:
2,694 मिमीClosed length,:
1,219 मिमीExtended length:
3,913 मिमीPort:

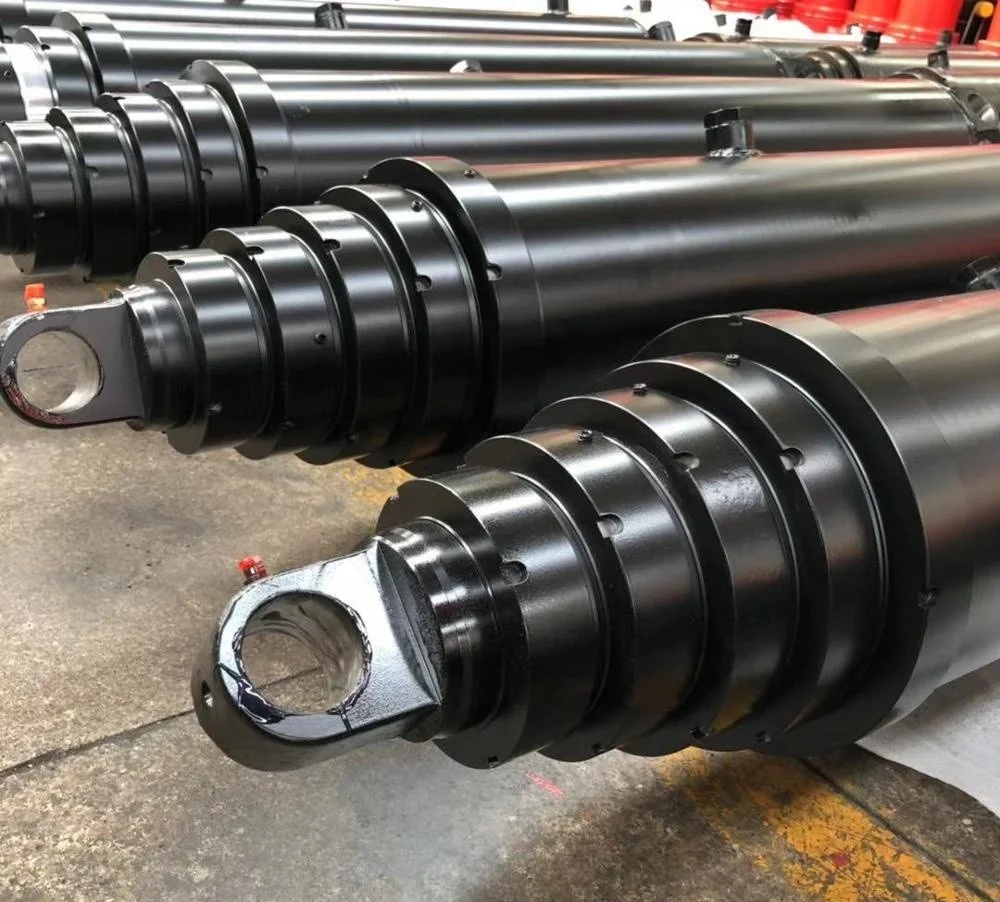

NPTF मध्ये 3/453-4592-106 डबल क्लेव्हिस हायड्रोलिक सिलेंडर हे HCIC-2026 कॅटलॉगमध्ये सूचीबद्ध केलेले लाँग-स्ट्रोक 4000 सीरीझ मॉडेल आहे. त्याचा 106.06-इंचाचा कॅटलॉग स्ट्रोक कॉम्पॅक्ट ऍक्च्युएटरच्या वेगळ्या इन्स्टॉलेशन चर्चेत ठेवतो: मशीनमध्ये पिन-सेंटर अंतरामध्ये दीर्घ बदलासाठी जागा असणे आवश्यक आहे आणि कंस आणि होसेस पूर्ण गतीने नियंत्रित असणे आवश्यक आहे.
OEM बिल्डर किंवा देखभाल कार्यसंघासाठी, उपयुक्त प्रारंभ बिंदू संपूर्ण मितीय पंक्ती आहे. यात स्ट्रोक, बंद लांबी, विस्तारित लांबी, माउंटिंग आयाम, बंदर, तेलाचे प्रमाण आणि वजन समाविष्ट आहे. ही मूल्ये अभियंत्यांना प्रोजेक्ट कोटेशन मागण्यापूर्वी मॉडेलची विद्यमान सिलिंडर किंवा नवीन मशीन लेआउटशी तुलना करण्यास मदत करतात.
| आयटम | इंच मूल्य | मेट्रिक मूल्य |
|---|---|---|
| मॉडेल | ५३-४५९२-१०६ | ५३-४५९२-१०६ |
| मालिका | 4000 मालिका | 4000 मालिका |
| स्ट्रोक, ए | 106.06 इंच | 2,694 मिमी |
| बंद लांबी, बी | 48.00 इंच | 1,219 मिमी |
| विस्तारित लांबी, सी | १५४.०६ इंच | 3,913 मिमी |
| परिमाण डी | 1.50 इंच | 38 मिमी |
| परिमाण ई | २.०६ इंच | 52 मिमी |
| परिमाण एफ | 2.00 इंच | 51 मिमी |
| परिमाण जी | 7.00 इंच | 178 मिमी |
| परिमाण जे | २.०६ इंच | 52 मिमी |
| परिमाण के | 19.50 इंच | 495 मिमी |
| बंदर | NPTF मध्ये 3/4 | NPTF मध्ये 3/4 |
कॅटलॉग 53-4592-106 साठी सार्वत्रिक दबाव, भार किंवा सेवा-जीवन हमी प्रदान करत नाही. अंतिम निवडीसाठी मशीनचा वास्तविक लोड मार्ग, हायड्रॉलिक परिस्थिती आणि सुरक्षितता पुनरावलोकन आवश्यक आहे.

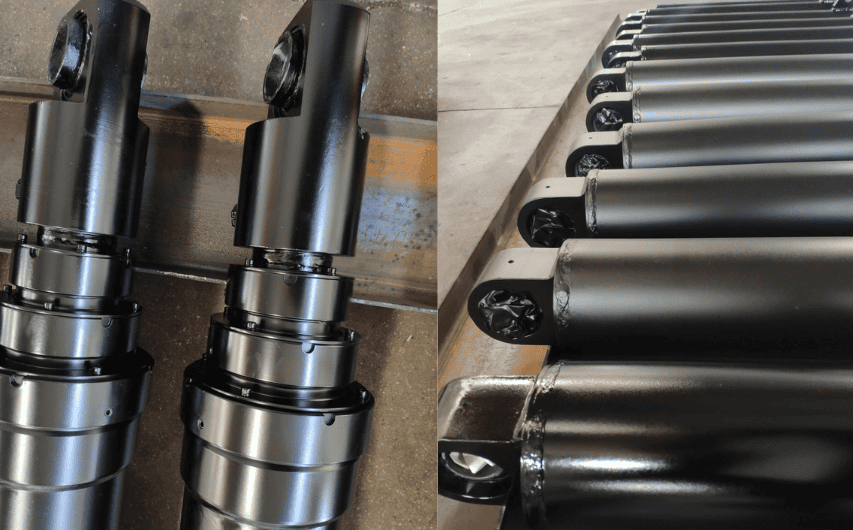

पिन-टू-पिन सिलिंडर एकाकी काम करत नाही. फिक्स्ड पिन, मूव्हिंग पिन आणि कनेक्टेड मेकॅनिझम गतीची व्याख्या करतात. 53-4592-106 साठी, कॅटलॉगमध्ये 48.00 इंच बंद आणि 154.06 इंच विस्तारित आहेत. म्हणून मशीनला पिन-सेंटर अंतरामध्ये मोठ्या बदलासाठी नियंत्रित मार्गाची आवश्यकता आहे.
इन्स्टॉलेशनपूर्वी, दोन टोकाच्या पोझिशन्स आणि अनेक इंटरमीडिएट पोझिशन्स मॅप करा. सिलिंडर अपेक्षित कोन श्रेणीमध्ये राहतो की नाही, माउंटिंग ब्रॅकेट योग्य दिशेने भार वाहून नेतो की नाही आणि आजूबाजूची रचना शरीर, रॉड, पिन आणि नळीच्या हालचालीसाठी जागा सोडते की नाही हे तपासा.
एक लांब स्ट्रोक देखील मार्ग अधिक महत्वाचे करते. होसेसने फ्रेमच्या विरूद्ध न ताणता, स्नॅगिंग किंवा घासल्याशिवाय हलत्या असेंब्लीचे अनुसरण केले पाहिजे. सेवा कार्यसंघ असंबंधित उपकरणे नष्ट न करता पोर्ट आणि माउंटिंग हार्डवेअरपर्यंत पोहोचण्यास सक्षम असले पाहिजेत.

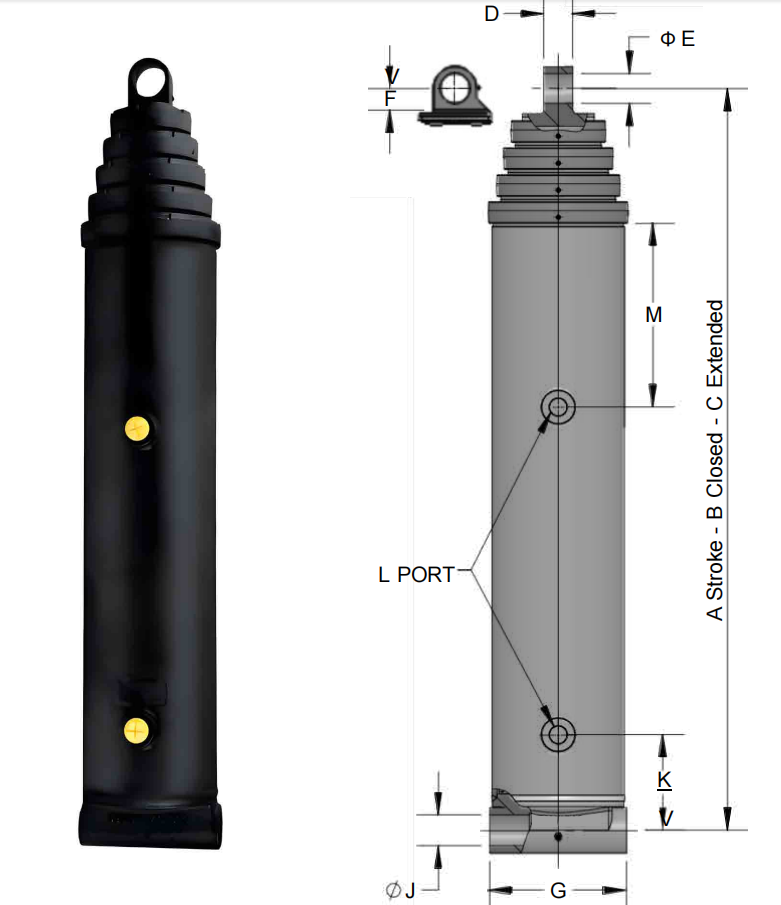

कॅटलॉग परिमाणे D, E, F, G, J आणि K माउंटिंग व्यवस्थेसाठी मितीय प्रारंभ बिंदू प्रदान करतात. लाँग स्ट्रोक ही एकमेव फिटमेंटची आवश्यकता आहे असे मानण्यापेक्षा त्यांची तुलना मशीन ड्रॉईंगशी करा.
NPTF पोर्टमधील 3/4 विद्यमान हायड्रॉलिक प्लंबिंग आणि फिटिंग प्रॅक्टिसशी जुळले पाहिजे. प्रतिबंधित जागेत सिलिंडर स्थापित करण्यापूर्वी अडॅप्टर, सील करण्याची पद्धत, नळीची बेंड त्रिज्या आणि पोर्ट अभिमुखता सत्यापित करा.
उत्पादनाच्या पंक्तीमध्ये 1.7 गॅलन फिल ऑइल व्हॉल्यूम आणि 6.0 गॅलन विस्तारित तेलाचे प्रमाण आहे. हायड्रॉलिक सिस्टीममध्ये सिलेंडर, होसेस, व्हॉल्व्ह ब्लॉक आणि वास्तविक ऑपरेटिंग स्थितीसाठी पुरेसा वापरण्यायोग्य जलाशय असणे आवश्यक आहे. ही कॅटलॉग मूल्ये संपूर्ण जलाशय-आकाराची गणना नाहीत.
सूचीबद्ध वजन 208 lb आहे. हे मूल्य वाहतूक, स्थापनेचे नियोजन आणि ब्रॅकेट डिझाइन दरम्यान महत्त्वाचे आहे. सुरक्षित उचलण्याची पद्धत प्रदान करा आणि पुष्टी करा की मशीनची रचना सिलेंडरला समर्थन देऊ शकते आणि पिन जोड्यांमधून कार्यरत भार हस्तांतरित करू शकते.
53-4592-106 चे दीर्घ-प्रवास OEM उपकरणे आणि पिन-टू-पिन सिलिंडर वापरणाऱ्या बदली प्रकल्पांसाठी पुनरावलोकन केले जाऊ शकते. हे अशा यंत्रणेसाठी एक उमेदवार आहे जिथे निश्चित आणि हलणारे माउंटिंग पॉइंट पूर्ण विस्ताराने खूप वेगळे असतात, जर मशीनची भूमिती कॅटलॉगच्या परिमाणांशी जुळते.
अवतरण केवळ मॉडेल क्रमांकावर आधारित नसावे. HCIC ला अर्जाचे मूल्यांकन करण्यासाठी मशीनचे रेखाचित्र किंवा अचूक फील्ड मोजमाप, ऑपरेटिंग प्रेशर, लोड दिशा, सायकल वारंवारता, पिन तपशील आणि हायड्रॉलिक कनेक्शन माहिती आवश्यक आहे.
53-4592-106 पिन-टू-पिन हायड्रॉलिक सिलेंडर हा दीर्घ-स्ट्रोक 4000 मालिका पर्याय आहे ज्यांना पिन-सेंटर अंतरामध्ये परिभाषित बदल आवश्यक आहे. त्याचा 106.06-इंच स्ट्रोक, 48.00-इंच बंद लांबी, 154.06-इंच विस्तारित लांबी, NPTF पोर्टमध्ये 3/4, 1.7-गॅलन फिल व्हॅल्यू, 6.0-गॅलन विस्तारित मूल्य आणि 208 lb कॅटलॉग वजन OEM टीमला प्रारंभिक तंदुरुस्तीसाठी अचूक आधार देतात.
ऑर्डर देण्यापूर्वी संपूर्ण मोशन भूमिती, माउंटिंग तपशील, हायड्रॉलिक डेटा आणि हाताळणी योजना HCIC ला पाठवा. हे लांब-प्रवासाचे मॉडेल संपूर्ण मशीनशी जुळते की नाही हे निर्धारित करण्यासाठी ती माहिती आवश्यक आहे.
HCIC, ज्याला जिनान Huachen Industrial Co., Ltd. म्हणूनही ओळखले जाते, हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि वाहन, कचरा हाताळणी, बांधकाम आणि औद्योगिक उपकरणांसाठी संबंधित घटकांचा पुरवठा करते. संपूर्ण मशीन डिझाइन आणि लागू सुरक्षा आवश्यकतांनुसार उत्पादनाच्या योग्यतेची पुष्टी केली पाहिजे.
