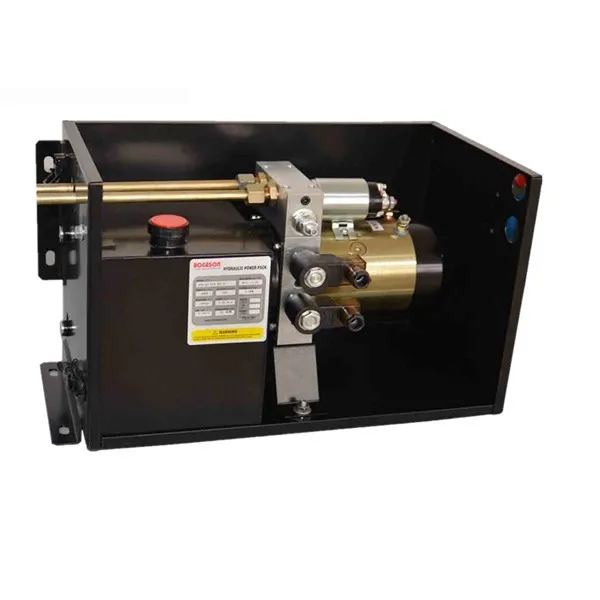

HCPGDD हे 1.2 GPM प्रवाह, 8-गॅलन टाकी, SAE #6 पोर्ट आणि डंप ट्रेलर्ससाठी दोन 3,000 PSI कंट्रोल सर्किट्ससह दुहेरी डबल-ॲक्टिंग हायड्रोलिक पॉवर युनिट आहे.
Type:
2 दुहेरी अभिनयFlow:
1.2 GPMPort size:
SAE #6Tank size:
8 Galडंप ट्रेलर्ससाठी HCPGDD ड्युअल डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट दोन स्वतंत्रपणे नियंत्रित डबल-ॲक्टिंग हायड्रॉलिक फंक्शन्सची आवश्यकता असलेल्या सिस्टमसाठी सूचीबद्ध आहे. HCIC-2026 कॅटलॉग हे मॉडेल 1.2 GPM प्रवाह, 8-गॅलन टाकी, 3,000 PSI आणि दोन सोलेनोइड-ऑपरेट 4-वे, 3-पोझिशन व्हॉल्व्ह कॉन्फिगरेशनसह ओळखते.
जेव्हा एका ट्रेलर पॉवर पॅकने डंप ॲक्ट्युएटर आणि सहायक हायड्रॉलिक फंक्शन यासारख्या दोन वेगळ्या डबल-ॲक्टिंग फंक्शन्स नियंत्रित केल्या पाहिजेत तेव्हा ती दुहेरी व्यवस्था संबंधित असू शकते. सिलिंडर, बॅटरी पुरवठा, व्हॉल्व्हचा क्रम, नळीचे लेआउट आणि उपलब्ध इंस्टॉलेशन स्पेसच्या विरूद्ध वास्तविक सर्किटचे अद्याप पुनरावलोकन करणे आवश्यक आहे.
| आयटम | कॅटलॉग माहिती |
|---|---|
| मॉडेल | HCPGDD |
| प्रकार | 2 दुहेरी अभिनय |
| प्रवाह | 1.2 GPM |
| पोर्ट आकार | SAE #6 |
| टाकीचा आकार | 8 Gal |
| प्रेशर स्पेसिफिकेशन | 3,000 PSI |
| वाल्विंग | सोलनॉइड चालवले; 4-मार्ग, 3-स्थिती; 4-मार्ग, 3-स्थिती |
| कॅटलॉग स्रोत | HCIC-2026, पृष्ठ 16 |
टेबल कॅटलॉग ओळख डेटा रेकॉर्ड करते. हे सार्वत्रिक उचल क्षमता, गॅरंटीड सायकल वेळ, एकाचवेळी प्रवाह क्षमता किंवा संपूर्ण वायरिंग कॉन्फिगरेशन स्थापित करत नाही.
डबल-ॲक्टिंग हायड्रॉलिक फंक्शनला त्याच्या सिलेंडरच्या दोन्ही बाजूला निर्देशित केलेले तेल आवश्यक आहे. एक दिशा ॲक्ट्युएटर विस्तारित करते; रिव्हर्स व्हॉल्व्ह पोझिशन पॉवर रिट्रेक्शनसाठी विरुद्ध बाजूला तेल पाठवते. HCPGDD सूची दोन दुहेरी-अभिनय वाल्व व्यवस्था दर्शविते, त्यामुळे पॉवर युनिट सिंगल-सर्किट डबल-ॲक्टिंग HPU पेक्षा वेगळे आहे.
OEM ट्रेलर बिल्डरसाठी, दोन कार्ये कशी वापरली जातील हा महत्त्वाचा प्रश्न आहे. ते एका वेळी एक धावतील का? एका कार्याला प्राधान्य दिले जाते का? नियंत्रण प्रणाली परस्परविरोधी आदेशांना प्रतिबंध करते का? दोन्ही सर्किट सक्रिय असताना किती प्रवाह उपलब्ध असतो? हे बिंदू मॉडेलच्या नावावरून गृहीत न धरता हायड्रॉलिक स्कीमॅटिकमध्ये निश्चित केले पाहिजेत.
कॅटलॉग दोन सोलेनोइड-ऑपरेट 4-वे, 3-पोझिशन व्हॉल्व्ह कॉन्फिगरेशन सूचीबद्ध करते. हे दोन दुहेरी-अभिनय कार्यांसाठी आवश्यक असलेली नियंत्रण रचना प्रदान करते, तर अंतिम नियंत्रण तर्कशास्त्र हे ट्रेलरसाठी निवडलेल्या वायरिंग, स्विचेस, रिमोट कंट्रोल्स आणि मशीन अनुक्रमांवर अवलंबून असते.
सूचीबद्ध 1.2 GPM प्रवाह ॲक्ट्युएटर गतीचा अंदाज लावण्यासाठी एक प्रारंभिक बिंदू आहे. दोन फंक्शन्स उपलब्ध पंप प्रवाह सामायिक करत असल्यास, वास्तविक हालचालीची वेळ सर्किट व्यवस्था आणि ऑपरेटिंग क्रम यावर अवलंबून असते. सिस्टीम पुष्टीकरणाशिवाय एकाच वेळी दोन्ही सिलिंडरला हमी प्रवाह म्हणून 1.2 GPM सादर करू नका.
8-गॅलन टाकी हे HCPGDD साठी कॅटलॉग मूल्य आहे. सिलिंडरचे प्रमाण, रॉड-साइड विस्थापन, रबरी नळीचे प्रमाण, रिटर्न फ्लो आणि टाकीच्या माउंटिंग स्थितीच्या विरूद्ध योग्य ऑपरेटिंग तेल पातळीचे अद्याप पुनरावलोकन करणे आवश्यक आहे. एक मोठी टाकी स्वतःहून कमी आकाराचे सिलेंडर सर्किट किंवा चुकीचा वाल्व क्रम सोडवत नाही.
प्रत्येक हायड्रॉलिक कनेक्शन ट्रेलर नळी आणि अडॅप्टर मानकांविरुद्ध तपासले पाहिजे. प्रत्येक दुहेरी-अभिनय कार्याचे कोणते पोर्ट आहेत याची पुष्टी करा, दाब आणि परतीचे मार्ग ओळखा, पुरेशी नळी बेंड त्रिज्या प्रदान करा आणि सेवेसाठी प्रवेश सोडा.
HCPGDD डंप ट्रेलर विभागासाठी HCIC च्या HPU मध्ये सूचीबद्ध आहे. व्यावहारिक स्थापनेसाठी मोटार, जलाशय, व्हॉल्व्ह वायरिंग, बॅटरी केबल्स आणि रबरी नळी कनेक्शनसाठी देखील जागा आवश्यक आहे. पॉवर युनिट बंद करण्यापूर्वी रोड स्प्लॅश, कंपन, उष्णता आणि देखभाल प्रवेशाचा विचार केला पाहिजे.
एका पॉवर-युनिट पॅकेजमधून दोन डबल-ॲक्टिंग हायड्रॉलिक फंक्शन्स आवश्यक असलेल्या डंप ट्रेलरसाठी HCPGDD चे पुनरावलोकन केले जाऊ शकते. हे मुख्य ॲक्ट्युएटर आणि सहाय्यक कार्यासह OEM बिल्ड, बदली प्रकल्प आणि ट्रेलर सिस्टमशी संबंधित असू शकते.
सिंगल डबल-ॲक्टिंग सिलिंडर, पॉवर-अप/ग्रॅव्हिटी-डाउन सर्किट किंवा वेगळ्या प्रवाह आणि दाब व्यवस्थेची आवश्यकता असलेल्या प्रणालीसाठी ही आपोआप योग्य निवड नाही. अनुप्रयोग प्रत्यक्ष नियंत्रण क्रमाशी जुळला पाहिजे.
HCPGDD चौकशीसाठी, तयार करा:
हे तपशील एचसीआयसीला संपूर्ण प्रणाली म्हणून ड्युअल सर्किटचे पुनरावलोकन करण्यास आणि उत्पादनापूर्वी कोणत्याही प्रकल्प-विशिष्ट वायरिंग, नळी किंवा नियंत्रण आवश्यकता ओळखण्यात मदत करतात.
डंप ट्रेलर्ससाठी HCPGDD ड्युअल डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट दोन डबल-ॲक्टिंग हायड्रॉलिक फंक्शन्ससाठी कॅटलॉग-परिभाषित पर्याय आहे. त्याचा मुख्य ओळख डेटा 1.2 GPM प्रवाह, SAE #6 पोर्ट, 8-गॅलन टाकी, 3,000 PSI आणि दोन सोलेनोइड-ऑपरेट 4-वे, 3-पोझिशन व्हॉल्व्ह कॉन्फिगरेशन आहेत.
उपयुक्त अवतरणासाठी, दोन्ही सिलिंडरचा डेटा, नियंत्रण क्रम, विद्युत पुरवठा, हायड्रॉलिक योजनाबद्ध आणि स्थापना फोटो पाठवा. HCIC नंतर HCPGDD कॉन्फिगरेशन ट्रेलरच्या संपूर्ण हायड्रॉलिक सिस्टममध्ये बसते की नाही याचे पुनरावलोकन करू शकते.
HCIC हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट आणि संबंधित हायड्रॉलिक घटक वाहतूक, कचरा हाताळणी, बांधकाम आणि औद्योगिक उपकरणे पुरवते. पूर्ण मशीन डिझाइन आणि लागू सुरक्षा आवश्यकतांच्या विरूद्ध अंतिम उत्पादनाच्या योग्यतेची पुष्टी केली पाहिजे.
