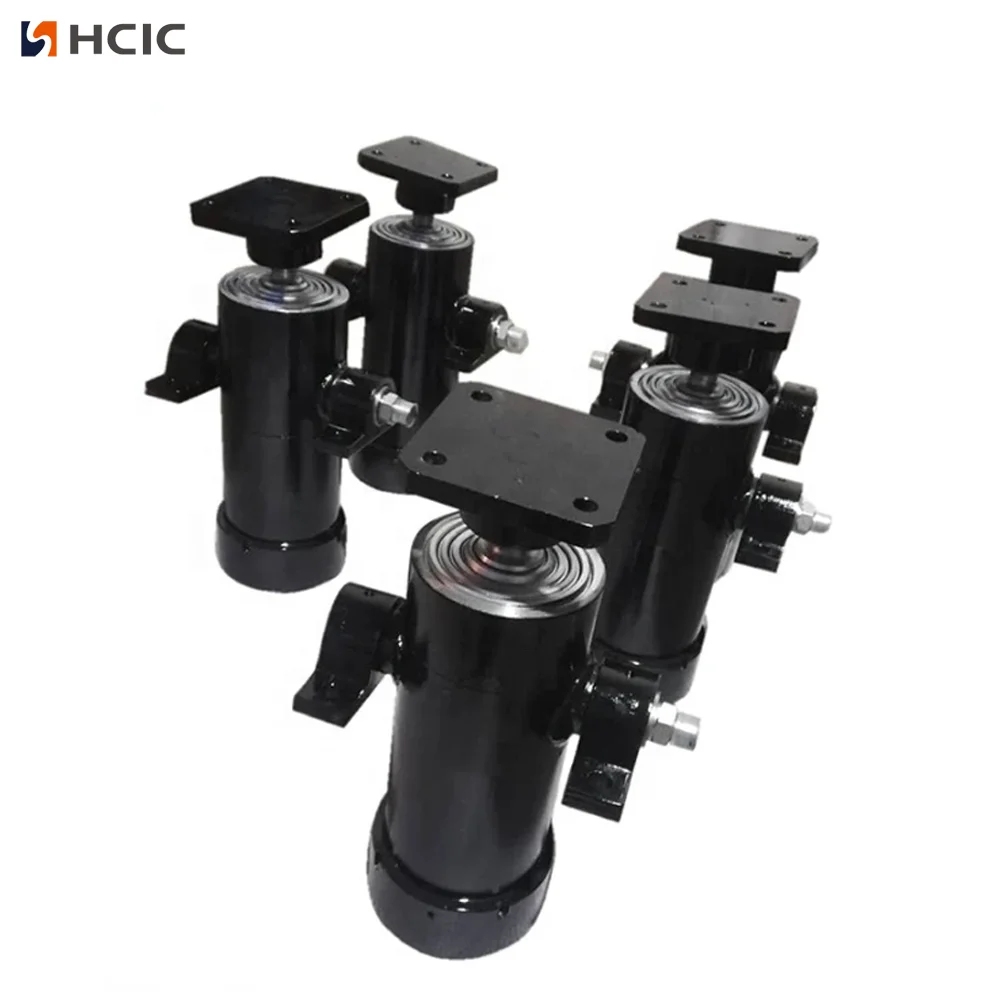

4TG-E130x1307 हा चार-स्टेज डंप ट्रेलर अंडरबॉडी टेलीस्कोपिक हायड्रॉलिक सिलेंडर आहे ज्यामध्ये 1,307 मिमी स्ट्रोक, 180 बार कमाल कामाचा दाब आणि 15-25 टन कॅटलॉग टिपिंग श्रेणी आहे.
Number of stages:
4 टप्पेStroke:
1,307 मिमीMass:
58 किलोWorking volume:

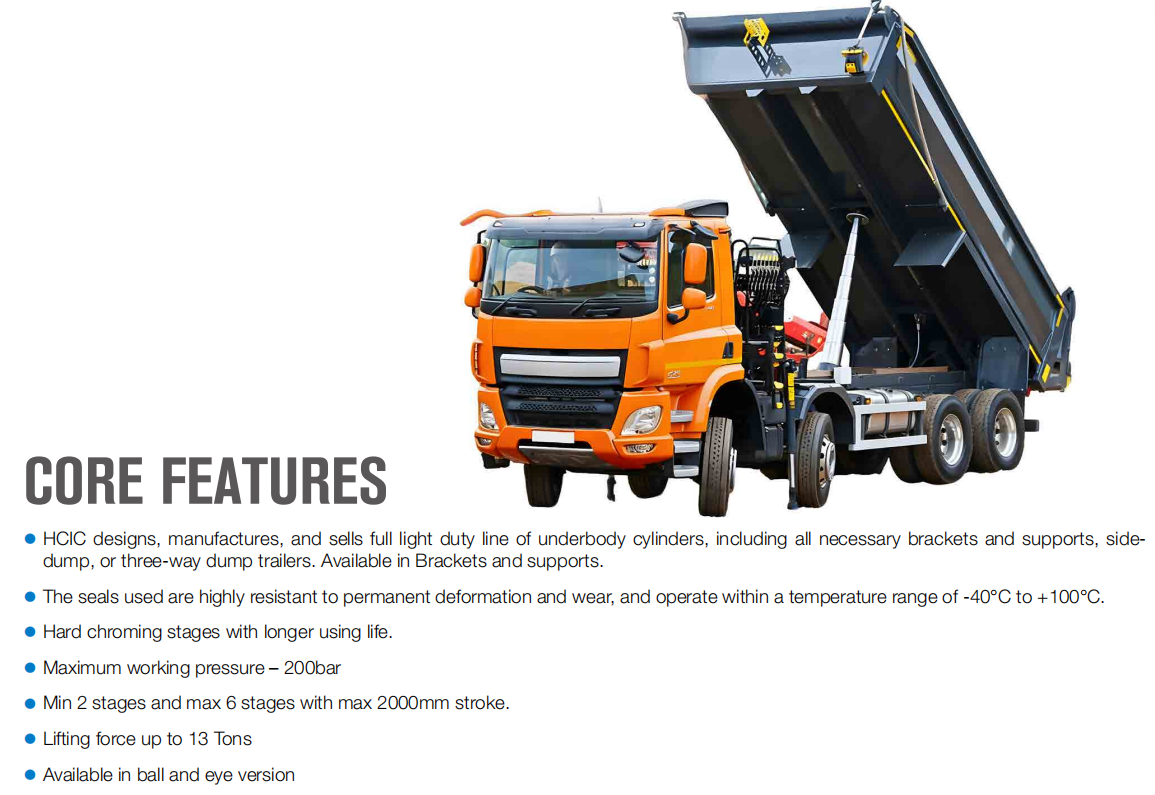

१३.७ एल4TG-E130x1307 हा HCIC-2026 कॅटलॉगमध्ये सूचीबद्ध केलेला चार-स्टेज डंप ट्रेलर अंडरबॉबी टेलिस्कोपिक हायड्रॉलिक सिलेंडर आहे. हा साइड-डंप आणि थ्री-वे डंप ट्रेलर्ससाठी लाइट-ड्यूटी अंडरबॉडी श्रेणीचा एक भाग आहे, जेथे शरीर आणि चेसिसच्या खाली एक लांब स्ट्रोक बसणे आवश्यक आहे.
मॉडेल OEM किंवा रिप्लेसमेंट-सिलेंडर पुनरावलोकनासाठी एक परिभाषित प्रारंभिक बिंदू प्रदान करते: चार टप्पे, 1,307 मिमी स्ट्रोक, 180 बार कमाल कार्य दबाव आणि कॅटलॉग टिपिंग-क्षमता श्रेणी 15-25 टन. सिलेंडर खरेदी करण्यापूर्वी संपूर्ण ट्रेलर संरचना, हायड्रॉलिक सर्किट आणि माउंटिंग व्यवस्थेशी जुळले पाहिजे.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 4TG-E130x1307 |
| उत्पादन प्रकार | अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर |
| टप्प्यांची संख्या | 4 |
| स्ट्रोक | 1,307 मिमी |
| वस्तुमान | 58 किलो |
| कार्यरत व्हॉल्यूम | १३.७ एल |
| जास्तीत जास्त कामाचा दबाव | 180 बार |
| कॅटलॉग टिपिंग क्षमता श्रेणी | 15-25 टन |
| परिमाण एल | 545 मिमी |
| परिमाण ए | 216 मिमी |
| परिमाण बी | 329 मिमी |
| परिमाण C | 132 मिमी |
| परिमाण डी | 92 मिमी |
| परिमाण ई | 58 मिमी |
वरील मूल्ये पुरवठा केलेल्या HCIC-2026 कॅटलॉग, PDF पृष्ठ 18 मधील अंडर बॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर सारणीवरून लिप्यंतरित केली आहेत. मुद्रित तक्त्यामध्ये, 4TG-E130x1307 साठीची पंक्ती चार टप्पे, 1,307 मिमी स्ट्रोक आणि कमाल k78 बार वर्किंग मास, 1,307 मिमी स्ट्रोक, 130 बार, 130x1307 दर्शवते. कामाचा दबाव.

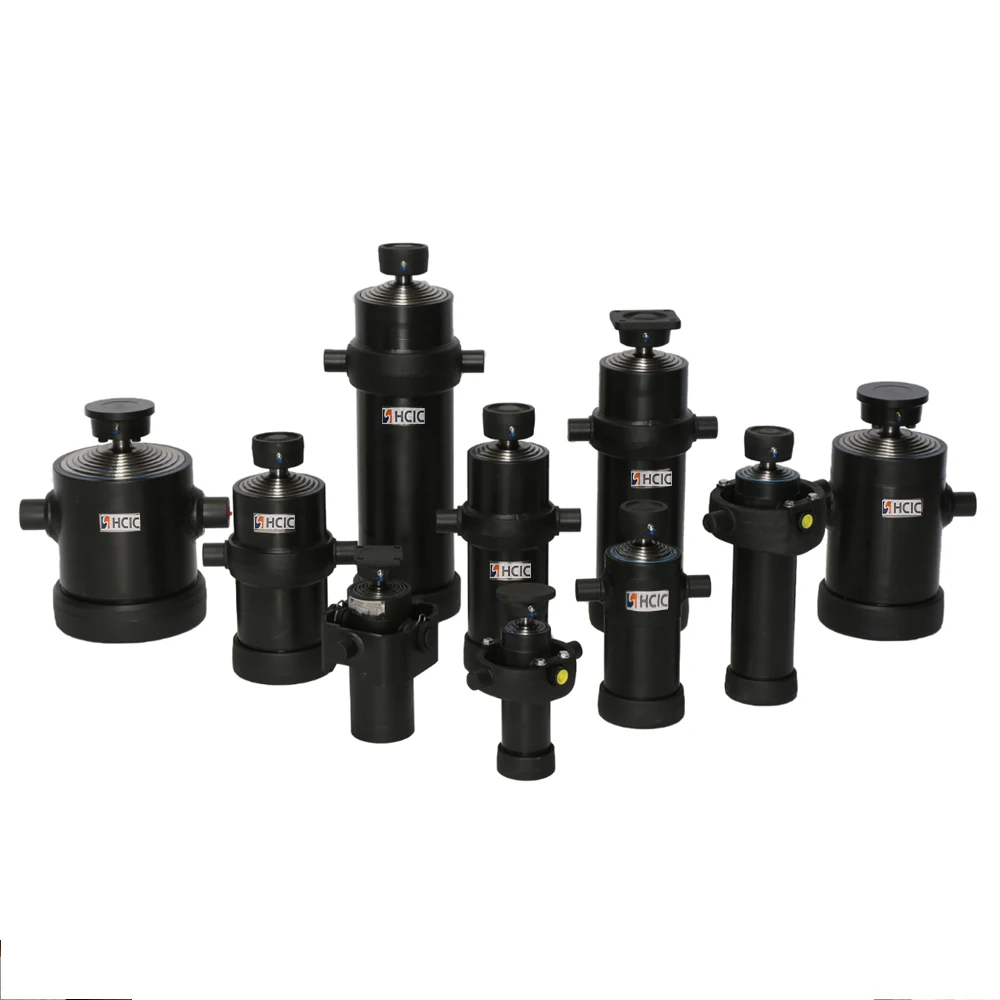

टेलीस्कोपिक सिलिंडर मागे घेतल्यावर पूर्ण विस्तारित लांबीची आवश्यकता न ठेवता दीर्घ कार्यरत हालचाली निर्माण करण्यासाठी नेस्टेड टप्प्यांचा वापर करतो. ही व्यवस्था डंप ट्रेलर्सवर उपयुक्त आहे जिथे शरीराच्या खाली उपलब्ध जागा मर्यादित आहे परंतु टिपिंग सिस्टमला अद्याप पुरेशी हालचाल आवश्यक आहे.
4TG-E130x1307 मध्ये चार टप्पे आहेत आणि सूचीबद्ध 1,307 मिमी स्ट्रोक आहेत. त्याचे 545 मिमी एल परिमाण बंद जागेच्या नियोजनासाठी प्रारंभ बिंदू प्रदान करते, परंतु स्थापनेमध्ये सिलेंडरचा पाळणा, पिन किंवा डोळा कनेक्शन, चेसिस सदस्य, होसेस आणि डंप बॉडीच्या संपूर्ण हालचालीचा मार्ग देखील आवश्यक आहे.
सिलेंडर स्वतःच टिपिंग परिणाम निर्धारित करत नाही. बिजागराचे स्थान, शरीराचे वजन, भार वितरण, टिपिंग एंगल, पंप प्रवाह आणि रिलीफ प्रोटेक्शन या सर्व गोष्टी सायकल दरम्यान आवश्यक शक्ती आणि गतीवर प्रभाव पाडतात.
सूचीबद्ध L परिमाण आणि A–E स्थापना परिमाणांसह प्रारंभ करा. ट्रेलर ड्रॉइंग किंवा मोजलेल्या माउंटिंग क्षेत्रासह त्यांची तुलना करा. नंतर संपूर्ण टिपिंग आर्कद्वारे सिलेंडर तपासा. बॉडी बंद असताना सिलिंडर चेसिस साफ करू शकतो परंतु बॉडी वर आल्यावर क्रॉसमेंबर किंवा ब्रॅकेटशी संपर्क साधा.

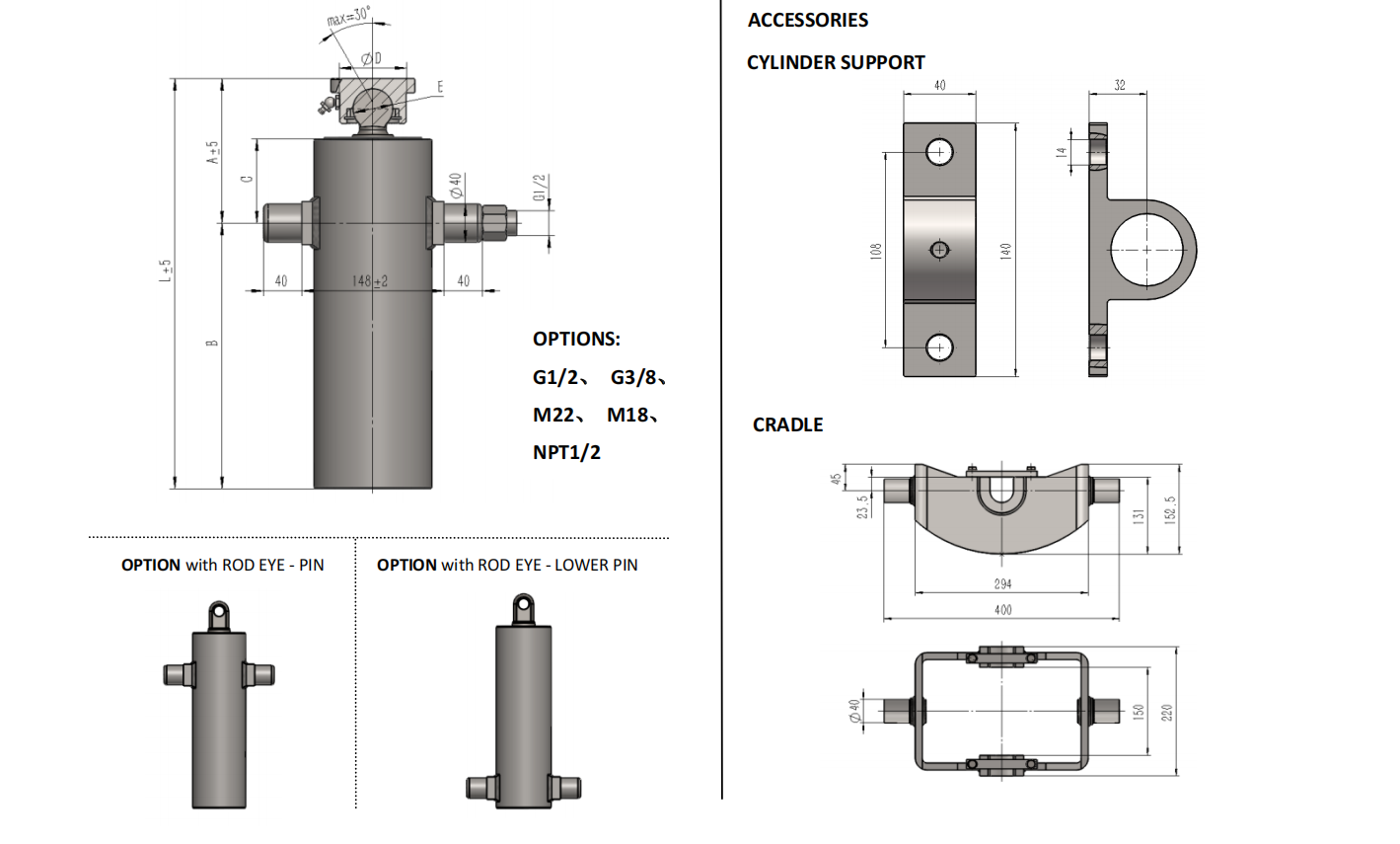

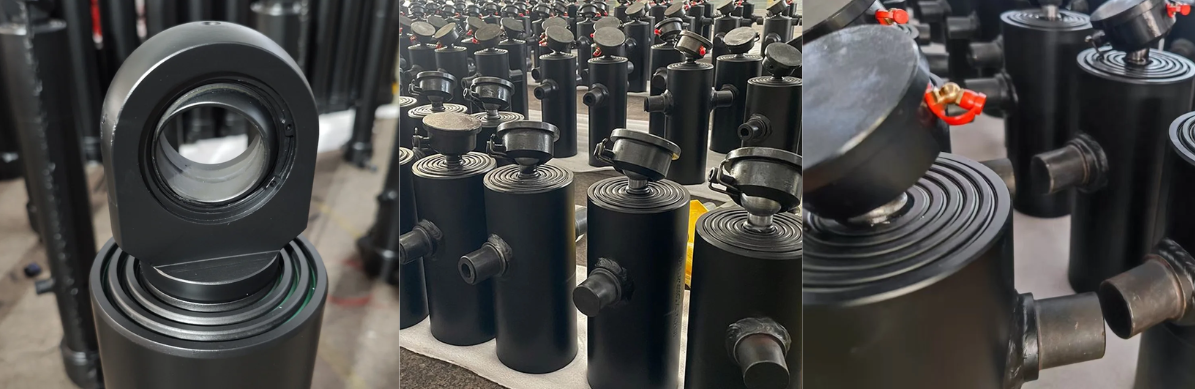

कॅटलॉग पृष्ठ सपोर्ट-क्रॅडल संदर्भांसह, अंडरबॉडी सिलेंडर श्रेणीसाठी रॉड-आय आणि लोअर-पिन पर्याय दर्शविते. 4TG-E130x1307 साठी तंतोतंत कनेक्शन आणि पाळणा व्यवस्था या प्रकल्पाच्या रेखाचित्रातून पुष्टी केली पाहिजे. असे समजू नका की समान दिसणारा दुर्बिणीचा सिलिंडर समान पिन अंतर किंवा माउंटिंग पद्धत वापरेल.

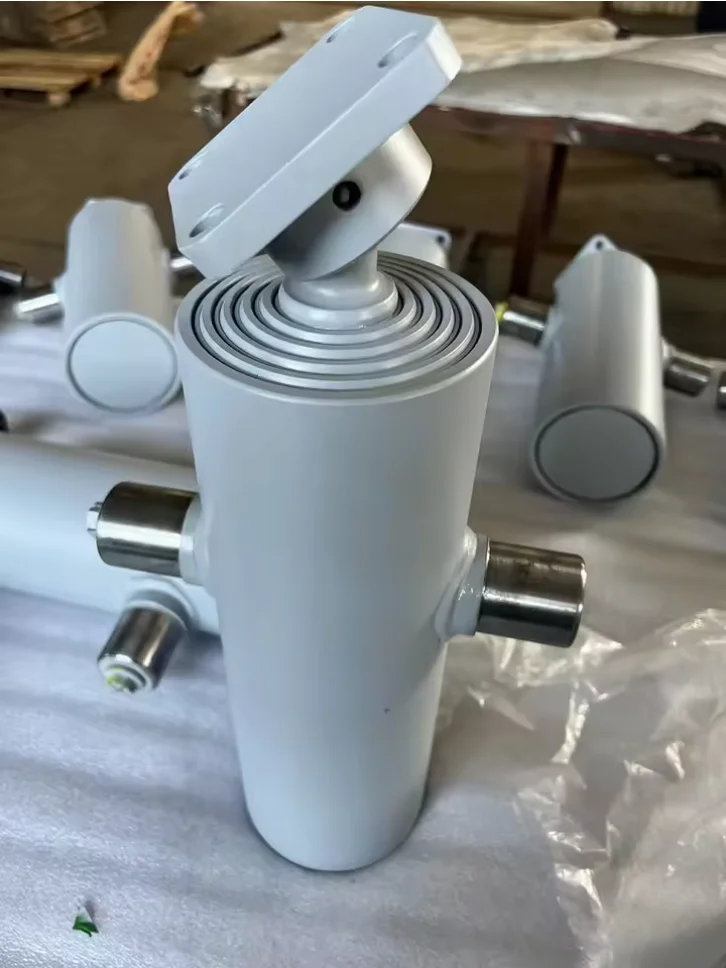

सिलेंडर ट्रेलरच्या माउंटिंग डिझाइनद्वारे समर्थित आणि संरेखित केले पाहिजे. विस्तारादरम्यान कंसाने सिलेंडरला स्थितीत आणू नये किंवा साइड लोडिंग तयार करू नये. लोड लागू करण्यापूर्वी पिन, पाळणा, नळी आणि जवळपासचे फ्रेम सदस्य तपासा.
कॅटलॉग 4TG-E130x1307 साठी 180 बारचा कमाल कामकाजाचा दबाव सूचीबद्ध करतो. पंप, रिलीफ व्हॉल्व्ह, रबरी नळीचा आकार, तेलाचे प्रमाण आणि नियंत्रण सर्किट या आवश्यकतेनुसार पुनरावलोकन केले पाहिजे. कामाचा दबाव हमी उचलण्याची क्षमता सारखा नाही; वास्तविक शक्ती हायड्रॉलिक दाब, प्रभावी क्षेत्र आणि ट्रेलरच्या यांत्रिक भूमितीवर अवलंबून असते.
4TG-E130x1307 डंप-ट्रेलर प्रकल्पांसाठी संबंधित आहे ज्यांना 1,307 मिमी स्ट्रोकसह चार-स्टेज अंडरबॉडी टेलिस्कोपिक हायड्रॉलिक सिलेंडरची आवश्यकता आहे. जेव्हा उपलब्ध इंस्टॉलेशन स्पेस आणि कॅटलॉग ऍप्लिकेशन रेंज प्रोजेक्टशी जुळतात तेव्हा साइड-डंप आणि थ्री-वे डंप-ट्रेलर लेआउटसाठी याचा विचार केला जाऊ शकतो.
कॅटलॉग 15-25 टन टिपिंग-क्षमता श्रेणी सूचीबद्ध करते. यास कॅटलॉग ऍप्लिकेशन संदर्भ म्हणून हाताळा, सार्वत्रिक पेलोड मंजूरी नाही. ट्रेलर बॉडी, बिजागराची रचना, चेसिसची ताकद, लोड वितरण आणि हायड्रॉलिक सिस्टीमचे एकत्रितपणे मूल्यांकन करणे आवश्यक आहे.
4TG-E130x1307 OEM किंवा बदली चौकशीसाठी, पाठवा:
ही माहिती माउंटिंग किंवा हायड्रॉलिक सिस्टमच्या रीडिझाइनपासून थेट सिलेंडर बदलण्यास मदत करते.
4TG-E130x1307 ट्रेलर बिल्डर्सना 1,307 mm स्ट्रोक, 58 kg द्रव्यमान, 180 बार कमाल कामाचा दाब, 13.7 L वर्किंग व्हॉल्यूम आणि 15-25 टन कॅटलॉग टिपिंग श्रेणीसह परिभाषित चार-स्टेज अंडरबॉडी सिलेंडर पर्याय देते.
ऑर्डर देण्यापूर्वी फिटमेंट पुनरावलोकनासाठी ट्रेलर ड्रॉइंग, माउंटिंग माप आणि हायड्रॉलिक डेटा HCIC कडे पाठवा.
