फोर्कलिफ्ट हायड्रोलिक लिफ्ट सिलेंडर परिचय: उर्जा स्त्रोत: मॅन्युअल काट्याची लांबी: 800 मिमी यंत्रसामग्री चाचणी अहवाल: प्रदान मुख्य घटक: मोटर कमाल उचलण्याची उंची: 1600/2500 मिमी सेवा वजन: 160-280kgs टर्निंग त्रिज्या: 1235 मिमी मि. उचलण्याची उंची: 90 मिमी क्षमता: 500-1500kgs एकूण उंची: 2165/2925 मिमी लिफ्टचा वेग: 25 मिमी/से

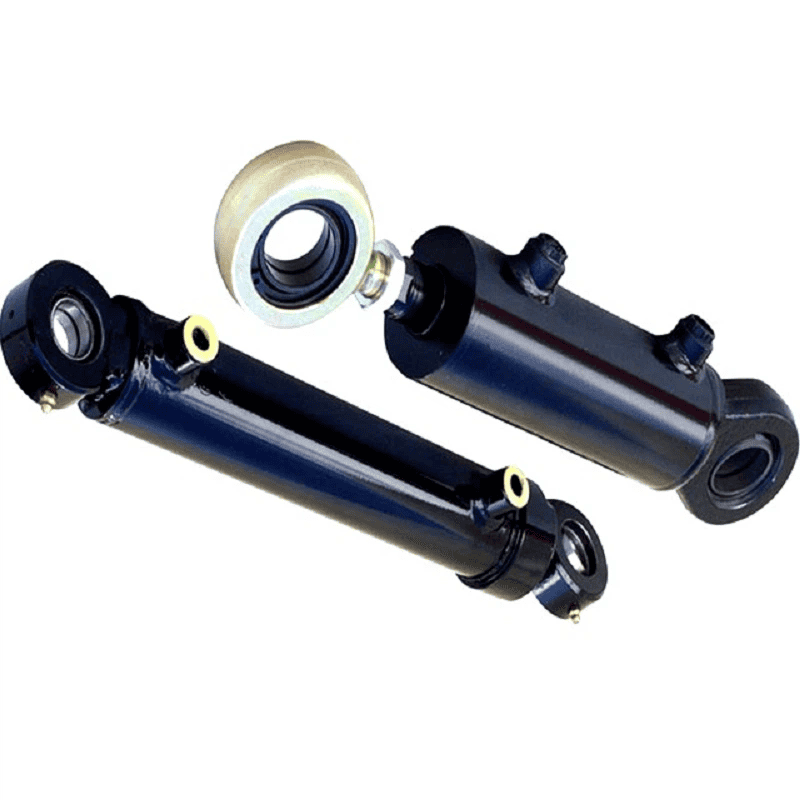

पिस्टन हायड्रॉलिक सिलेंडर दोन संरचनांमध्ये विभागले जाऊ शकते: सिंगल-पोल आणि डबल-रॉड प्रकार. निश्चित पद्धत सिलेंडर बॉडीद्वारे निश्चित केली जाते आणि पिस्टन रॉड निश्चित केली जाते. हायड्रॉलिक प्रेशरच्या कृतीमध्ये एकल क्रिया प्रकार आणि दुहेरी क्रिया असते. सिंगल-ॲक्टिंग हायड्रॉलिक सिलेंडरमध्ये, दाब तेल हे हायड्रॉलिक सिलेंडरची फक्त एक पोकळी असते आणि सिलेंडरच्या दाबाने सिलेंडरचा दाब मिळवता येतो. हायड्रॉलिक सिलेंडर पिस्टन पिस्टनच्या दोन दिशांची हालचाल दोन पोकळीद्वारे बदलली जाते आणि हायड्रॉलिक दाबाचा दाब पूर्ण होतो.
दोष वैशिष्ट्ये
उपकरणे समस्यानिवारण करताना लोड ऑपरेशन करू नका.
पिस्टन रॉडची चुकीची स्थिती आणि थांबणे, अपुरा आउटपुट थ्रस्ट, हालचालीचा वेग कमी करणे आणि ऑपरेशन दरम्यान अस्थिर कार्यप्रदर्शन यांचा समावेश होतो. खालीलप्रमाणे सामान्य कारणांचे विश्लेषण केले जाते:
(1) हायड्रॉलिक सिलेंडरच्या आत अंतर्गत गळती
हायड्रॉलिक सिलेंडरच्या अंतर्गत गळतीमध्ये प्रामुख्याने सिलेंडरच्या सीलिंग घटकांच्या जास्त पोशाखांमुळे होणारी गळती, तसेच पिस्टन रॉड सील, एंड कॅप सील आणि पिस्टन सीलचे नुकसान किंवा बिघाड यांचा समावेश होतो.
पिस्टन रॉड आणि शेवटच्या टोपी दरम्यान सीलिंग स्थितीत गळती होण्यासाठी, मुख्य कारणे दोष आहेत जसे की फोल्डिंग, एक्सट्रूझन, फाटणे, पृष्ठभाग ओरखडा, वृद्धत्व, सामग्री खराब होणे आणि सीलिंग भागांचे विकृतीकरण. अशा प्रकरणांमध्ये, सदोष सील काढून टाकणे आवश्यक आहे आणि नवीन पात्र सीलिंग घटकासह बदलले पाहिजे.
पिस्टन सीलचे जास्त परिधान हे स्पीड कंट्रोल व्हॉल्व्हच्या चुकीच्या समायोजनामुळे होते, ज्यामुळे सिस्टममध्ये पाठीचा जास्त दाब, असेंब्ली दरम्यान सीलची अयोग्य स्थापना किंवा हायड्रॉलिक तेल दूषित आणि खराब होते. दुय्यम घटकांमध्ये असेंब्ली दरम्यान परदेशी पदार्थाचा प्रवेश आणि कमी-गुणवत्तेच्या सीलिंग सामग्रीचा वापर समाविष्ट आहे.
अशा समस्यांच्या परिणामांमध्ये मंद आणि सुस्त हालचाल, अपुरा आउटपुट फोर्स आणि गंभीर प्रकरणांमध्ये, पिस्टन आणि सिलिंडर बॅरेलच्या आतील भिंतीला नुकसान, अगदी "सिलेंडर जप्त करणे" अपयशी ठरते. संबंधित उपाय म्हणजे स्पीड कंट्रोल व्हॉल्व्ह रीडजस्ट करणे आणि उपकरणांच्या स्थापनेच्या वैशिष्ट्यांनुसार आणि कार्यपद्धतीनुसार आवश्यक दुरुस्त्या आणि सुधारणा करणे.
सर्व पॅरामीटर्स सानुकूलित केले जाऊ शकतात
| मॉडेल | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| क्षमता (किलो) | 500 | 1000 | 1500 |
| काट्याची कमी उंची (मिमी) | 90 | 90 | 90 |
| कमाल लिफ्ट उंची (मिमी) | 1600 | १६००/२५०० | 1600 |
| एकूण उंची (मिमी) | 2010 | २१६५/२९२५ | 2150 |
| एकूण लांबी (मिमी) | 1380/1640 | 1380/1640 | 1380/1640 |
| एकूण रुंदी (मिमी) | 805 | 1000/750 | 1000 |
| काट्याची लांबी (मिमी) | 800 | 800 | 800 |
| वळण त्रिज्या (मिमी) | 1235 | 1235 | 1235 |
| सेवा वजन (किलो) | 160 | 250/316 | 280 |
| लिफ्टचा वेग (मिमी/से) | 25 | 25 | 21 |
| पॅलेटसाठी मार्गाची रुंदी (मिमी) | 1915 | 1915 | 1915 |
