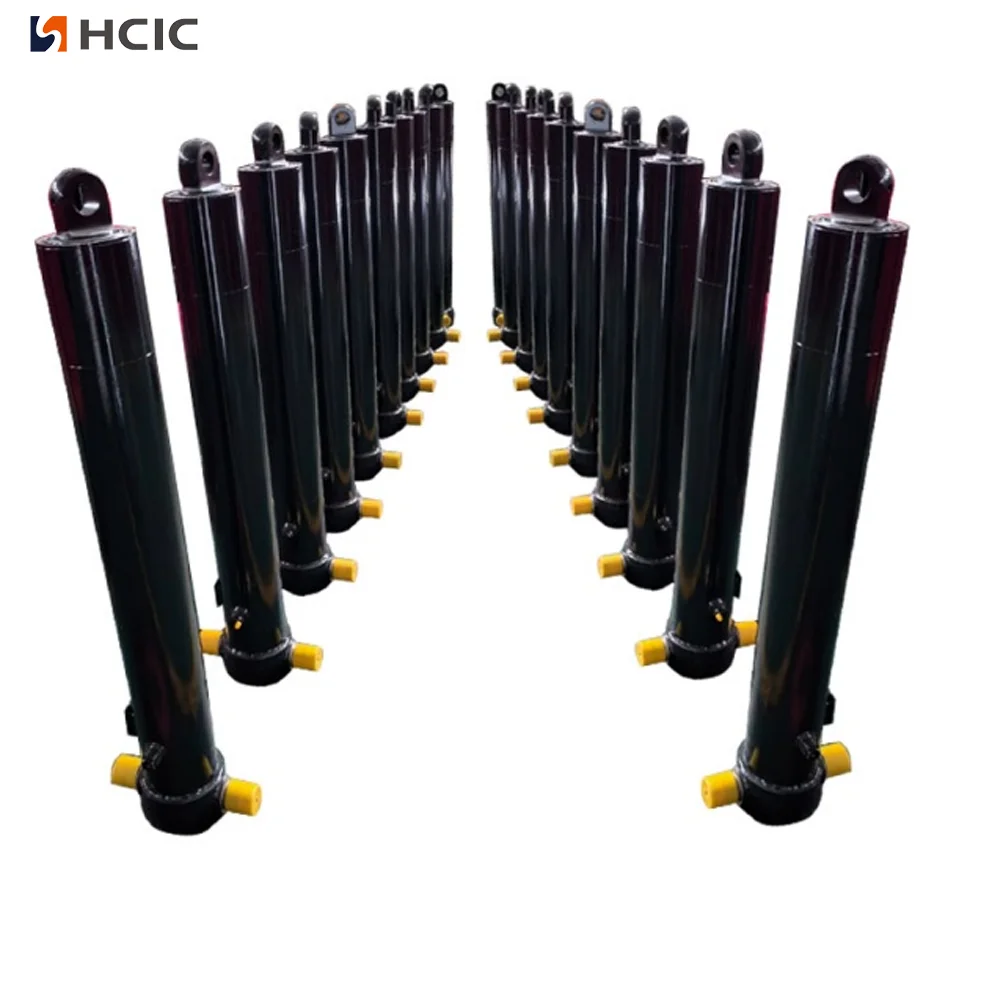

फ्रंट टिपिंग हायड्रोलिक सिलेंडर

मॉडेल:FE-4TG-E169*4280

FE-4TG-E169*4280 फ्रंट टिपिंग हायड्रोलिक सिलेंडर 16 MPa दाब आणि 1,345 मिमी बंद लांबीसह 49-टन डंप-ट्रक ऍप्लिकेशनसाठी सूचीबद्ध आहे.

Working pressure:
16 MPa
Tipping capacity reference:
49 टी
Number of stages:
4 टप्पे

चौकशी पाठवा

उत्पादन वर्णन

FE-4TG-E169*4280 हे 49-टन टिपिंग-क्षमता ऍप्लिकेशनसाठी HCIC हायड्रॉलिक टिपिंग कॅटलॉगमध्ये सूचीबद्ध केलेले चार-स्टेज फ्रंट टिपिंग हायड्रोलिक सिलेंडर आहे. त्याचे दुर्बिणीसंबंधीचे बांधकाम साधारणपणे सिंगल-स्टेज सिलिंडरच्या आवश्यकतेपेक्षा लहान बंद पॅकेजसह दीर्घ कार्य श्रेणी एकत्र करते.

मॉडेल फ्रंट-टिपिंग डंप-ट्रक सिस्टम डिझाइनसाठी आहे, जेथे सिलेंडरची लांबी, माउंटिंग भूमिती आणि वाहन लोड यांचे एकत्र पुनरावलोकन करणे आवश्यक आहे. कॅटलॉग प्रारंभिक अभियांत्रिकी चर्चेसाठी आवश्यक मुख्य बोर अनुक्रम, दाब, स्थापना परिमाणे आणि बंद लांबी प्रदान करते.

I. उत्पादन तपशील

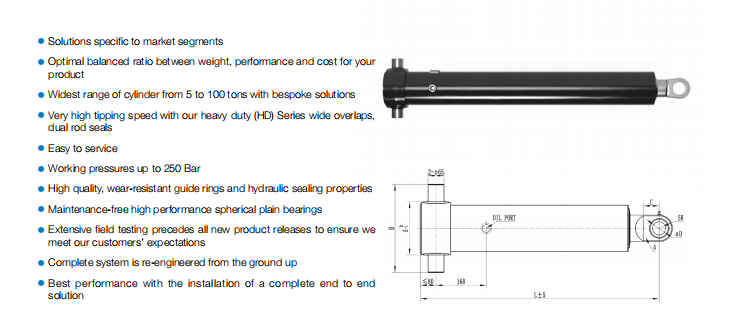

Front Tipping Hydraulic Cylinder

पॅरामीटर	कॅटलॉग मूल्य
मॉडेल	FE-4TG-E169*4280
टिपिंग क्षमता संदर्भ	49 टी
कामाचा दबाव	16 MPa
टप्प्यांची संख्या	4
बोर व्यासाचा क्रम	169 / 158 / 136 / 115 मिमी
परिमाण ए	245 मिमी
परिमाण बी	385 मिमी
परिमाण C	70 मिमी
परिमाण डी	50 मिमी
परिमाण डेल्टा	50 मिमी
बंद लांबी एल	1,345 मिमी

वरील मूल्ये पुरवलेल्या HCIC-2026 कॅटलॉगमधील FE/FC फ्रंट टिपिंग सिलेंडर टेबलमधून लिप्यंतरित केली आहेत. टिपिंग-क्षमता संदर्भ हे कॅटलॉग ऍप्लिकेशन मूल्य आहे, प्रत्येक ट्रक कॉन्फिगरेशनसाठी हमी नाही.

II. चार-स्टेज टेलिस्कोपिक बांधकाम

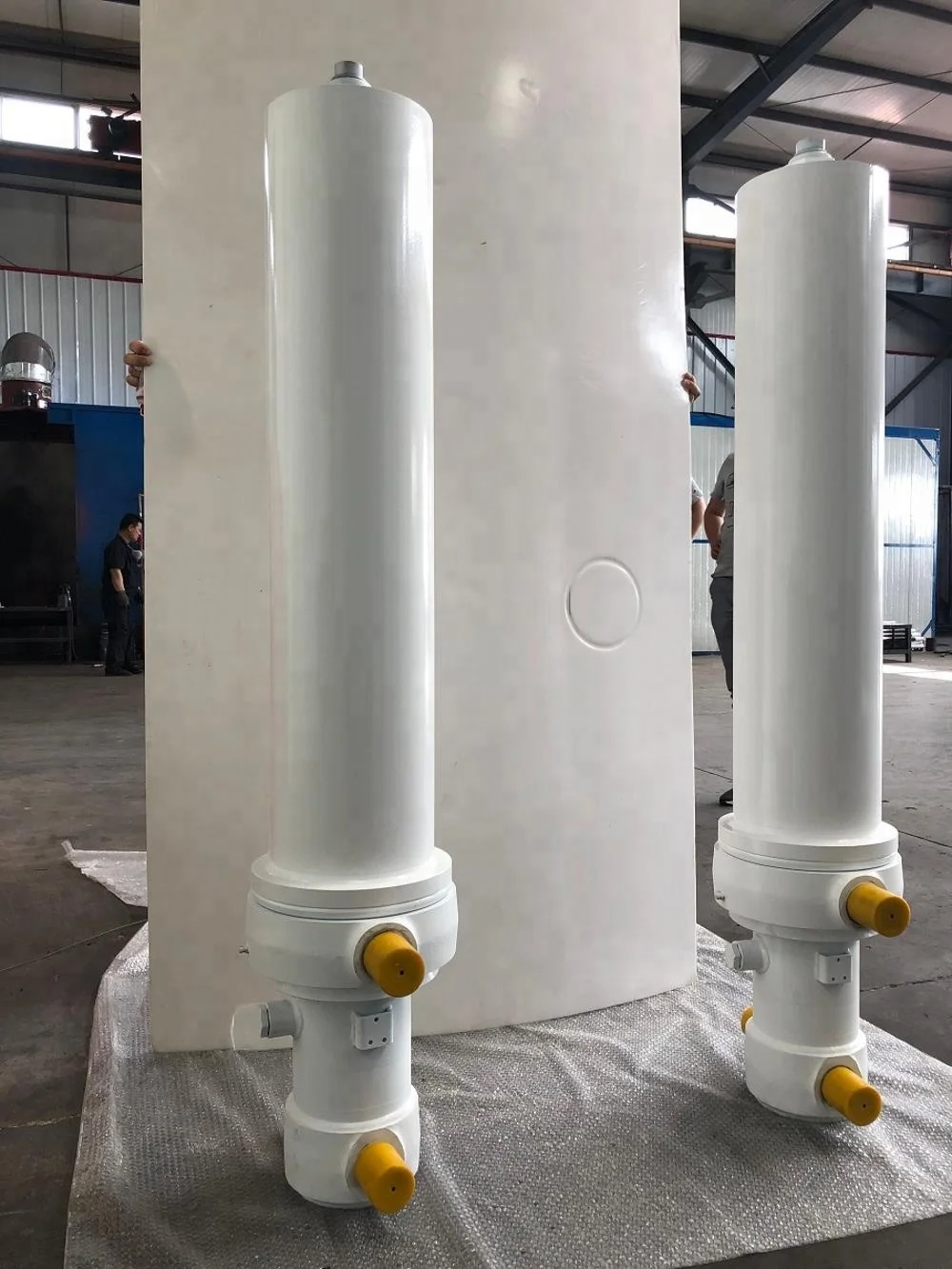

FE-4TG-E169*4280 चार नेस्टेड टप्पे वापरते. जसजसे टप्पे वाढतात तसतसे बोअरचा क्रम 169 मिमी वरून 115 मिमी पर्यंत कमी होतो. ही व्यवस्था बंद स्थापना लांबी 1,345 मिमी ठेवताना सिलेंडरला लांब उचलण्याची हालचाल प्रदान करण्यास अनुमती देते. Front Tipping Hydraulic Cylinders

फ्रंट-टिपिंग सायकल दरम्यान, हायड्रॉलिक दाब सक्रिय स्टेज क्षेत्रावर कार्य करते. जसजसा स्टेजचा क्रम बदलतो, उपलब्ध उचलण्याची शक्ती आणि हालचालीचा वेग देखील बदलतो. या कारणास्तव, सिलिंडर केवळ त्याच्या सर्वात मोठ्या बोअरद्वारे किंवा नाममात्र ट्रक क्षमतेनुसार निवडले जाऊ नये. शरीराचे वजन, पेलोड, बिजागर पोझिशन, माउंटिंग पॉइंट्स आणि हायड्रॉलिक सर्किट हे सर्व अंतिम सिस्टम निकालावर परिणाम करतात.

III. स्थापना परिमाण बाब

कॅटलॉग FE-4TG-E169*4280 साठी A, B, C, D आणि डेल्टा परिमाणे सूचीबद्ध करते. या परिमाणांची तुलना ट्रकच्या फ्रंट-माउंटिंग ब्रॅकेट, पिव्होट व्यवस्था, फ्रेम क्लिअरन्स आणि क्लोज-बॉडी पोझिशनशी केली पाहिजे.

जेव्हा सिलेंडर चेसिस आणि फ्रंट टिपिंग बॉडी दरम्यान स्थापित केला जातो तेव्हा 1,345 मिमी बंद लांबी विशेषतः महत्वाची असते. खरेदीदारांनी संपूर्ण विस्तारित मार्ग, लिफ्टिंगच्या सुरूवातीस सिलिंडरचा कोन आणि प्रत्येक माउंटिंग पॉइंटभोवती क्लिअरन्स देखील तपासले पाहिजे. मितीय समान सिलेंडरचे पिन केंद्र किंवा कंस भूमिती भिन्न असल्यास ते अद्याप अनुपयुक्त असू शकते.

IV. दबाव आणि अर्ज पुनरावलोकन

कॅटलॉगमध्ये या मॉडेलसाठी 16 MPa चा कार्यरत दबाव आणि 49-टन टिपिंग-क्षमता संदर्भ आहे. पंप सेटिंग, व्हॉल्व्ह संरक्षण, हायड्रॉलिक ऑइल फ्लो आणि ट्रक स्ट्रक्चरच्या बाजूने या आकडेवारीचे पुनरावलोकन करणे आवश्यक आहे. त्यांना स्टँड-अलोन पेलोड मान्यता म्हणून मानले जाऊ नये.

FE-4TG-E169*4280 निवडण्यापूर्वी, खरेदीदाराने 49-टन संदर्भ वास्तविक वाहन आणि टिपिंग बॉडीशी जुळतो की नाही याची खात्री करावी. संपूर्ण प्रणालीसाठी सुसंगत कंस, पिन, हायड्रॉलिक लाइन आणि इच्छित लोड आणि हालचालीसाठी डिझाइन केलेले नियंत्रण सर्किट आवश्यक आहे.

V. तपासणी आणि बदली माहिती

बदली चौकशीसाठी, सिलिंडरची मूळ ओळख, माउंटिंग पॉईंटची छायाचित्रे, बंद आणि विस्तारित मोजमाप, पिनचे परिमाण, ऑइल-पोर्ट माहिती आणि ट्रक अर्ज तपशील पाठवा. जुने युनिट खराब झाल्यास, रॉडची छायाचित्रे, स्टेज जॉइंट्स आणि माउंटिंग डोळे सिलेंडरची समस्या ब्रॅकेट किंवा संरेखन समस्येपासून वेगळे करण्यात मदत करतात.

खालील माहिती OEM अवतरणासाठी उपयुक्त आहे:

ट्रक मेक, मॉडेल आणि इच्छित लोड श्रेणी
समोरचे टिपिंग शरीराचे परिमाण
बंद स्थापना लांबी आणि उपलब्ध मंजुरी
माउंटिंग-पिन व्यास आणि मध्यवर्ती स्थिती
हायड्रोलिक दाब आणि पंप प्रवाह
रबरी नळी आणि बंदर व्यवस्था
आवश्यक प्रमाण आणि बदलण्याची स्थिती

सहावा. निष्कर्ष

FE-4TG-E169*4280 हा 169/158/136/115 मिमी बोअर सीक्वेन्स, 16 MPa कॅटलॉग प्रेशर आणि 1,345 मिमी बंद लांबीसह चार-स्टेज फ्रंट टिपिंग हायड्रॉलिक सिलेंडर आहे. त्याची उपयुक्तता संपूर्ण डंप-ट्रक प्रणालीवर अवलंबून असते, केवळ मॉडेल क्रमांकावर नाही. प्रकल्प-विशिष्ट पुनरावलोकनासाठी माउंटिंग ड्रॉइंग आणि हायड्रॉलिक डेटा HCIC कडे पाठवा.

VII. HCIC बद्दल

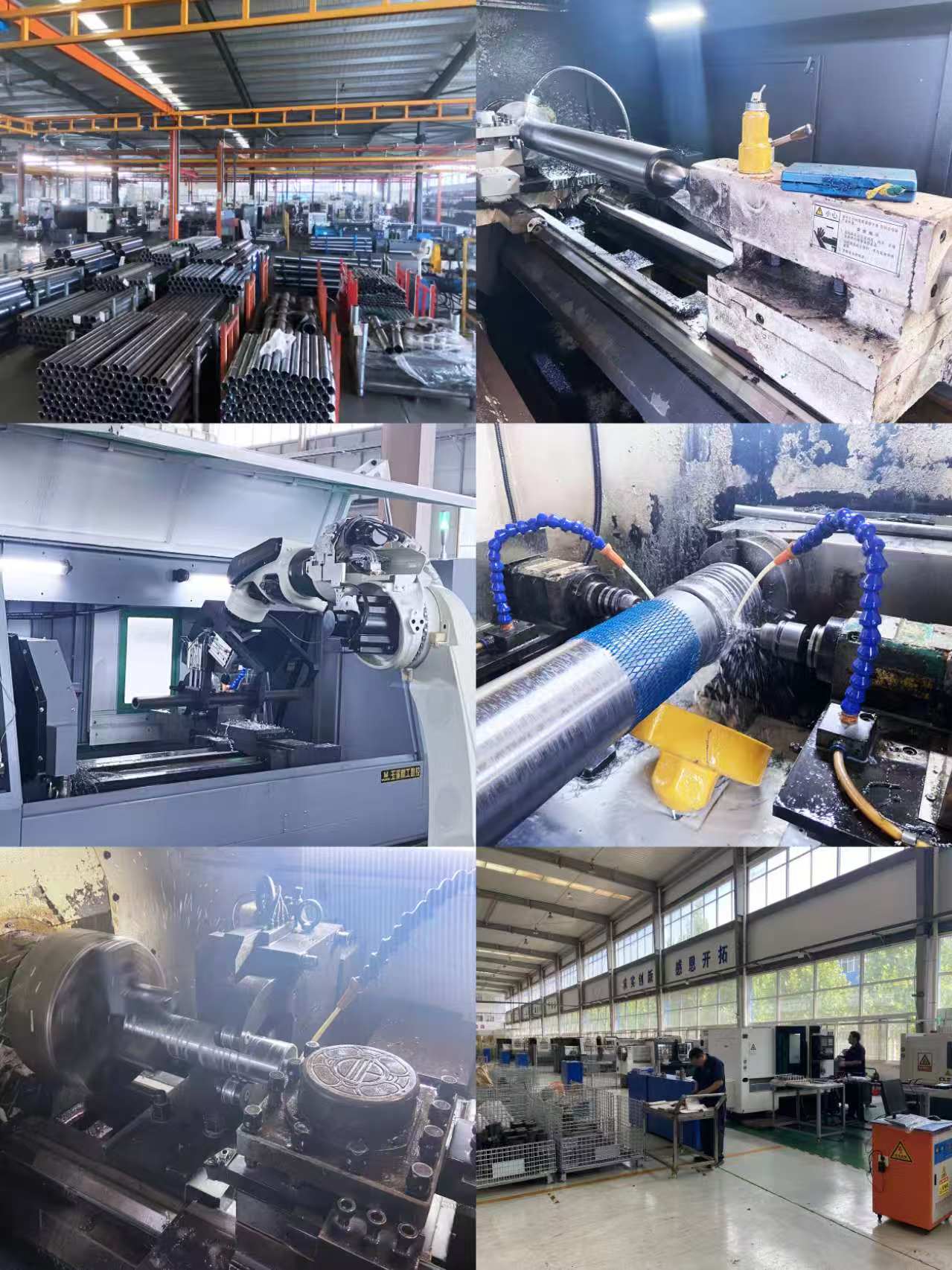

HCIC वाहन आणि औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स विकसित आणि तयार करते. एचसीआयसी तांत्रिक पुनरावलोकनासाठी आधार म्हणून ग्राहक रेखाचित्रे, मोजमाप आणि अनुप्रयोग आवश्यकता वापरून OEM आणि बदली चौकशींना समर्थन देते.
