उत्पादन वर्णन

डंप ट्रेलर्ससाठी HCPGD डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट. कॅटलॉग 1.2 GPM प्रवाह दर, 6-गॅलन टाकी, 3,000 PSI दाब रेटिंग आणि SAE #6 पोर्ट निर्दिष्ट करते. त्याची सोलेनॉइड-ऑपरेटेड 4-वे, 3-पोझिशन व्हॉल्व्ह व्यवस्था हायड्रॉलिक सर्किट्ससाठी आहे ज्यांना दोन्ही दिशांना चालणारी हालचाल आवश्यक आहे.

ट्रेलर बिल्डर किंवा फ्लीट मेंटेनन्स टीमसाठी, महत्त्वाचा मुद्दा फक्त मोटर आणि जलाशयाचा आकार नाही. HPU सिलिंडर, उपलब्ध विद्युत पुरवठा, हायड्रॉलिक तेल, रबरी नळीचे लेआउट आणि आवश्यक हालचालींशी जुळले पाहिजे. हा लेख HCPGD तपशीलाचा अर्थ काय आहे आणि ऑर्डर करण्यापूर्वी कोणत्या माहितीची पुष्टी केली पाहिजे हे स्पष्ट करतो.

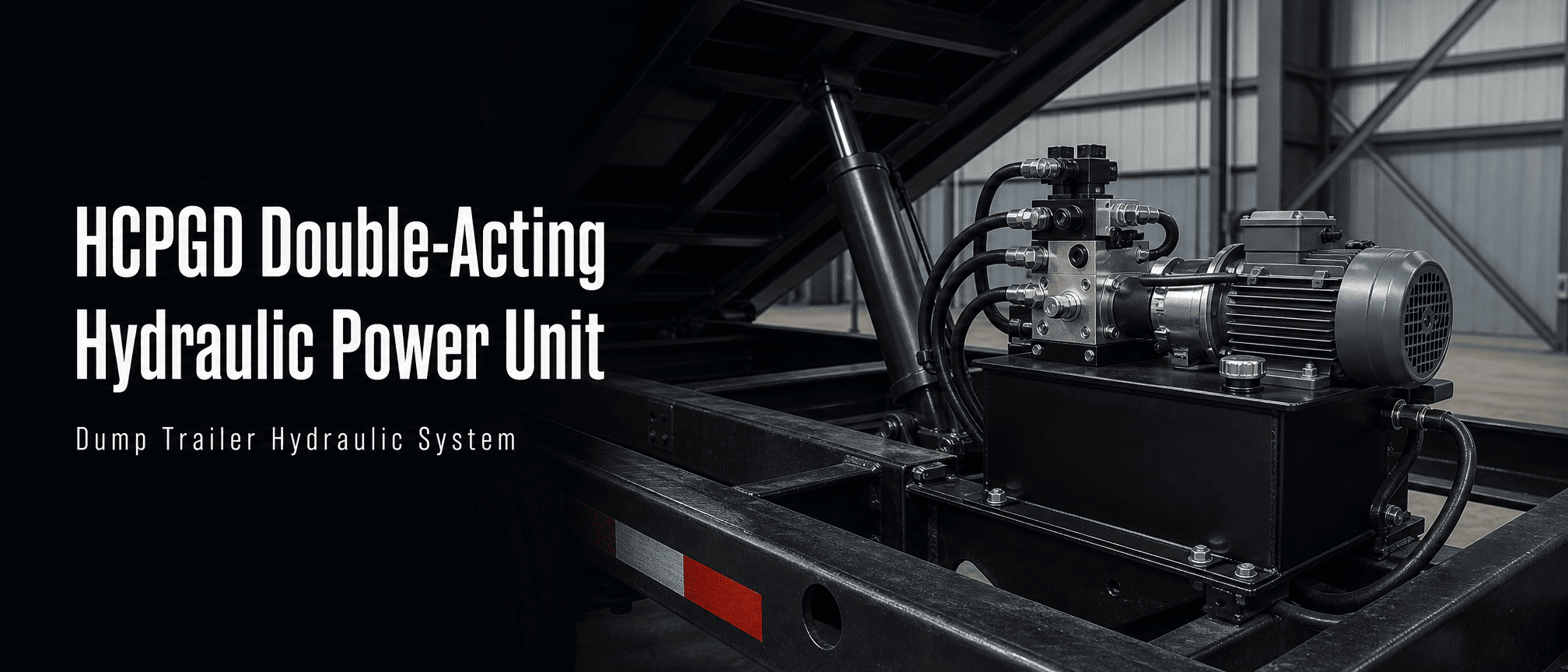

power unit

I. HCPGD हायड्रोलिक पॉवर युनिट काय करते

हायड्रॉलिक पॉवर युनिट इलेक्ट्रिकल पॉवरला हायड्रॉलिक फ्लो आणि प्रेशरमध्ये रूपांतरित करते. पंप दुहेरी-अभिनय सिलेंडरच्या निवडलेल्या बाजूला तेल पाठवतो. जेव्हा व्हॉल्व्हची स्थिती बदलते, तेव्हा सर्किट तेलाचा प्रवाह उलट करतो ज्यामुळे सिलेंडर हायड्रॉलिक पॉवर अंतर्गत वाढू शकतो आणि मागे घेऊ शकतो.

HCPGD दुहेरी-अभिनय हायड्रॉलिक पॉवर युनिट डंप ट्रेलर डिझाइनसाठी योग्य आहे ज्यासाठी पॉवर एक्स्टेंड फंक्शन आणि पॉवर रिट्रॅक्ट फंक्शन आवश्यक आहे. अचूक हालचाल अजूनही सिलेंडरची मात्रा, लोड, आराम सेटिंग, रबरी नळीचा आकार आणि नियंत्रण सर्किट यावर अवलंबून असते. एचपीयू एक वेगळा घटक म्हणून न निवडता संपूर्ण हायड्रॉलिक प्रणालीचा भाग म्हणून निवडला जावा.

II. HCPGD साठी कॅटलॉग तपशील

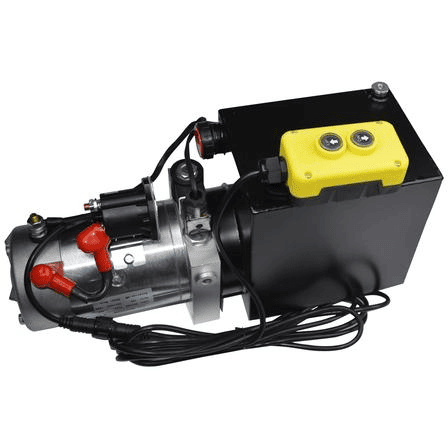

hydraulic power unit

आयटम	कॅटलॉग तपशील
मॉडेल	HCPGD
उत्पादन प्रकार	डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट
कॅटलॉगमध्ये सूचीबद्ध केलेला अर्ज	ट्रेलर डंप करा
प्रवाह दर	1.2 GPM
पोर्ट आकार	SAE #6
टाकीचा आकार	6 गॅल
दाब	3,000 PSI
वाल्विंग	सोलेनोइड चालवले; 4-मार्ग, 3-स्थिती

ही HCIC-2026 कॅटलॉगमध्ये प्रकाशित HCPGD मूल्ये आहेत. कॅटलॉग या मॉडेलसाठी संपूर्ण मोटर करंट, बॅटरी क्षमता, ड्युटी-सायकल, रिलीफ-व्हॉल्व्ह सेटिंग किंवा कंट्रोलर वायरिंग आकृती प्रदान करत नाही. उत्पादन मंजुरीपूर्वी त्या तपशीलांची प्रकल्प आवश्यकतांनुसार पुष्टी केली पाहिजे.

III. वाल्व आणि सर्किट लॉजिक

4-वे, 3-पोझिशन व्हॉल्व्ह पॉवर युनिटला डबल-ॲक्टिंग हायड्रॉलिक ॲक्ट्युएटरसाठी दिशात्मक-नियंत्रण संरचना देते. एक कार्यरत पोर्ट सिलेंडर वाढवण्यासाठी तेल निर्देशित करू शकतो तर दुसरा टाकीमध्ये तेल परत करतो. उलट आदेशात, प्रवाह मार्ग उलटतो.

मध्यवर्ती स्थिती एक डिझाइन तपशील आहे ज्याची अंतिम सर्किट आणि वाल्व तपशीलासह पुष्टी करणे आवश्यक आहे. जेव्हा इलेक्ट्रिकल कमांड सोडली जाते तेव्हा ॲक्ट्युएटर कसे वागते यावर त्याचा परिणाम होतो. ट्रेलर उत्पादकाने हायड्रॉलिक स्कीमॅटिक, लोड-कंट्रोल आवश्यकता आणि सुरक्षित कमी करण्याच्या पद्धतीचे पुनरावलोकन केल्याशिवाय केंद्र स्थिती गृहीत धरू नये.

SAE #6 पोर्ट कनेक्शन निवडलेल्या रबरी नळी, अडॅप्टर आणि फिटिंग मानकांविरुद्ध देखील तपासले जाणे आवश्यक आहे. योग्य धागा ओळखणे आणि सीलिंग सराव महत्त्वाचा कारण एक लहान कनेक्शन गळतीमुळे हवा येऊ शकते, तेल कमी होऊ शकते आणि ट्रेलरची हालचाल विसंगत होऊ शकते.

IV. 6-गॅलन टाकी का महत्त्वाची आहे

HCPGD 6-गॅलन टाकीसह सूचीबद्ध आहे. रिझर्व्होअर व्हॉल्यूम तेल परत करण्यासाठी एक जागा प्रदान करते आणि सिलिंडरला आवश्यक तेलाचे प्रमाण व्यवस्थापित करण्यात सिस्टमला मदत करते. आवश्यक टाकीचा आकार एकट्या सिलेंडरच्या बोअरद्वारे निर्धारित केला जात नाही. हे सिलेंडर स्ट्रोक, रॉड व्हॉल्यूम, सर्किट व्यवस्था, रबरी नळी, तेल पातळी, उपलब्ध इंस्टॉलेशन स्पेस आणि ऑपरेटिंग सायकल यावर देखील अवलंबून असते.

टाकी सुरक्षितपणे आरोहित आणि स्थितीत असावी जेणेकरून सक्शन लाइन, परतीचा मार्ग आणि सेवा प्रवेश व्यावहारिक राहील. ऑर्डर देण्यापूर्वी, इंस्टॉलरने HCIC सह वास्तविक जलाशयाची परिमाणे, माउंटिंग ओरिएंटेशन, फिलर आणि श्वासोच्छवासाची व्यवस्था आणि वापरण्यायोग्य तेल पातळीची पुष्टी केली पाहिजे.

V. प्रवाह, दाब आणि वास्तविक ऑपरेटिंग गती

कॅटलॉग HCPGD साठी 1.2 GPM आणि प्रेशर स्पेसिफिकेशनसाठी 3,000 PSI सूचीबद्ध करते. ही मूल्ये थेट गॅरंटीड ट्रेलर उचलण्याच्या वेळेत किंवा उचलण्याच्या क्षमतेमध्ये रूपांतरित केली जाऊ नयेत. वास्तविक गती सिलिंडरच्या व्हॉल्यूम आणि लोडवर अवलंबून असते. वास्तविक कामकाजाचा दबाव आवश्यक शक्ती, यांत्रिक भूमिती, घर्षण, निर्बंध आणि आराम संरक्षण यावर अवलंबून असतो.

उपलब्ध प्रवाहासह आवश्यक सिलेंडर व्हॉल्यूमची तुलना करणे ही एक साधी पहिली तपासणी आहे. समान स्ट्रोक पूर्ण करण्यासाठी मोठ्या सिलेंडरला अधिक तेलाची आवश्यकता असते, त्यामुळे त्याच्या हालचालीला समान प्रवाह दराने जास्त वेळ लागतो. सिस्टीम डिझायनरने दुहेरी-अभिनय सिलेंडरच्या रॉडच्या बाजूने परतीचा प्रवाह, रबरी नळीची लांबी आणि हायड्रॉलिक तेलाच्या तापमान-आधारित चिकटपणाचा देखील विचार केला पाहिजे.

3,000 PSI कॅटलॉग मूल्य हे सिलिंडर, होसेस, फिटिंग्ज आणि नियंत्रण घटकांच्या विरूद्ध तपासण्यासाठी सिस्टम डिझाइन मर्यादा आहे. प्रत्येक ट्रेलर त्या दबावावर सतत चालेल असे वचन मानले जाऊ नये.

सहावा. डंप ट्रेलरसाठी इन्स्टॉलेशन पॉइंट्स

एचसीपीजीडी डबल-ॲक्टिंग हायड्रोलिक पॉवर युनिट बसवण्यापूर्वी, खालील मुद्यांची पुष्टी करा:

1. सिलेंडर सुसंगतता:कनेक्ट केलेले ॲक्ट्युएटर दुहेरी-अभिनय करत असल्याचे सत्यापित करा आणि दोन्ही पोर्ट योग्यरित्या ओळखले गेले आहेत.

2. विद्युत पुरवठा:व्होल्टेज, वर्तमान मागणी, फ्यूज संरक्षण, केबल आकार आणि नियंत्रण-स्विच सुसंगततेची पुष्टी करा.

3. हायड्रॉलिक कनेक्शन:योग्य होसेस आणि अडॅप्टरसह SAE #6 पोर्ट जुळवा. सक्शन आणि परतीचे मार्ग स्वच्छ ठेवा.

4. जलाशयाची स्थिती:भरणे, तपासणी, साफसफाई आणि भविष्यातील सेवेसाठी पुरेशी जागा सोडा.

5. दबाव संरक्षण:संपूर्ण सर्किटसाठी रिलीफ-व्हॉल्व्ह व्यवस्था आणि सुरक्षित दाबाची पुष्टी करा.

6. लोड नियंत्रण:विद्युत उर्जा व्यत्यय आल्यास डंप बॉडी कशी धरली जाते आणि कमी केली जाते याचे पुनरावलोकन करा.

7. हवा काढून टाकणे:मंजूर तेलाने भरा, सिस्टम डिझाइननुसार सर्किट ब्लीड करा आणि अनेक नियंत्रित चक्रांनंतर जलाशयाची पातळी तपासा.

अंतिम कॉन्फिगरेशन मंजूर होण्यापूर्वी HCIC ला ट्रेलर लेआउट, सिलेंडर डेटा, आवश्यक पुरवठा व्होल्टेज आणि हायड्रॉलिक योजना प्राप्त करणे आवश्यक आहे.

VII. सामान्य निवड चुका

एकट्या PSI द्वारे निवड

दबाव संपूर्ण सिस्टम कार्यप्रदर्शन निर्धारित करत नाही. सिलेंडर फोर्स, मेकॅनिकल लीव्हरेज आणि फ्लोची आवश्यकता एकत्रितपणे विचारात घेणे आवश्यक आहे.

प्रवाहाला उचलण्याची क्षमता म्हणून हाताळणे

1.2 GPM मूल्य तेलाच्या प्रवाहाशी संबंधित आहे, ट्रेलर उचलू शकणाऱ्या वस्तुमानाशी थेट नाही. लोड क्षमता सिलेंडर आणि ट्रेलरच्या संरचनेवर तसेच हायड्रॉलिक सर्किटवर अवलंबून असते.

परतीच्या बाजूकडे दुर्लक्ष करणे

दुहेरी-अभिनय प्रणालीला ॲक्ट्युएटरच्या दोन्ही बाजूंना योग्य राउटिंग आवश्यक आहे. चुकीच्या रबरी नळीच्या ओळखीमुळे सिलिंडर चुकीच्या दिशेने जाऊ शकतो किंवा हेतूनुसार मागे घेण्यात अयशस्वी होऊ शकतो.

वाल्व केंद्र कार्य अपरिभाषित सोडून

4-वे, 3-पोझिशन व्हॉल्व्ह आवश्यक तटस्थ वर्तन आणि सुरक्षित कमी करण्याच्या व्यवस्थेशी जुळले पाहिजे.

आठवा. OEM आणि बदली चौकशी माहिती

HCPGD डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट कोटेशनसाठी, प्रदान करा:

ट्रेलर प्रकार आणि इच्छित अनुप्रयोग

सिलेंडर बोअर, रॉड व्यास आणि स्ट्रोक
आवश्यक वर्तन वाढवणे आणि मागे घेणे
विद्युत व्होल्टेज आणि उपलब्ध प्रवाह
लक्ष्य सायकल वेळ, निर्दिष्ट केल्यास
हायड्रोलिक तेल प्रकार किंवा विद्यमान प्रणाली तेल
रबरी नळी आणि फिटिंग मानक
स्थापना जागा आणि माउंटिंग दिशा
नियंत्रण पद्धत आणि रिमोट-कंट्रोल आवश्यकता
आवश्यक प्रमाणात आणि वितरण गंतव्य

ही माहिती HPU कॉन्फिगरेशनला केवळ एका नंबरवरून उद्धृत करण्याऐवजी संपूर्ण ट्रेलर सिस्टममध्ये तपासण्याची परवानगी देते.

IX. वारंवार विचारले जाणारे प्रश्न

HCPGD एकल-अभिनय किंवा दुहेरी-अभिनय आहे?

HCIC-2026 कॅटलॉग HCPGD ला डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट म्हणून सूचीबद्ध करते.

HCPGD साठी कोणता प्रवाह दर सूचीबद्ध आहे?

कॅटलॉग 1.2 GPM चा प्रवाह दर सूचीबद्ध करतो.

HCPGD कोणत्या टाकीचा आकार वापरतो?

कॅटलॉग 6-गॅलन टाकी सूचीबद्ध करते.

कोणता पोर्ट आकार निर्दिष्ट केला आहे?

कॅटलॉग एक SAE #6 पोर्ट आकार सूचीबद्ध करते.

कॅटलॉग प्रत्येक विद्युत तपशीलाची पुष्टी करतो का?

नाही. मॉडेल टेबल संपूर्ण मोटर करंट, वायरिंग डायग्राम किंवा ड्यूटी-सायकल तपशील प्रदान करत नाही. हे मुद्दे अपेक्षित ट्रेलरसाठी निश्चित केले पाहिजेत.

X. HCPGD कॉन्फिगरेशन पुनरावलोकनाची विनंती करा

HCPGD डबल-ॲक्टिंग हायड्रॉलिक पॉवर युनिट हे कॅटलॉग-सूचीबद्ध प्रवाह, टाकी, दाब आणि वाल्व डेटासह परिभाषित डंप-ट्रेलर HPU पर्याय आहे. विश्वासार्ह कोटेशनसाठी, HCIC ला सिलिंडर तपशील, विद्युत पुरवठा, हायड्रॉलिक योजनाबद्ध आणि इंस्टॉलेशन मर्यादा पाठवा.

HCIC नंतर HCPGD कॉन्फिगरेशन पूर्ण अनुप्रयोगाशी जुळते की नाही याचे पुनरावलोकन करू शकते आणि उत्पादनापूर्वी पुष्टीकरण आवश्यक असलेले कोणतेही प्रकल्प-विशिष्ट तपशील ओळखू शकतात.

XI .HCIC बद्दल

Jinan Huachen Industrial Co., Ltd. ची स्थापना 1998 मध्ये झाली. HCIC-2026 कॅटलॉग कंपनीचे वर्णन हायड्रॉलिक उत्पादन उत्पादक म्हणून करते ज्यामध्ये वाहतूक उपकरणे, बांधकाम यंत्रसामग्री आणि इतर औद्योगिक अनुप्रयोगांसह उद्योगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिटवर लक्ष केंद्रित केले जाते.
