हायड्रोलिक आउटरिगर सिलेंडर

मॉडेल:HSG-125/75-280

काँक्रीट पंप ट्रक आणि ट्रक क्रेनसाठी HCIC उच्च-कार्यक्षमता हायड्रॉलिक आउटरिगर सिलेंडर. बोर 50mm-450mm, स्ट्रोक 8000mm पर्यंत. जड बांधकामात स्थिरता आणि सुरक्षिततेसाठी अभियंता.

Bore Diameter:
50 मिमी - 450 मिमी
Rod Diameter:
32 मिमी - 280 मिमी
Maximum Stroke:
8,000 मिमी पर्यंत
Rated Pressure:
25 MPa - 35 MPa
Cylinder Material:
ST52-3 / 45# स्टील / 20# स्टील
Piston Rod Treatment:
हार्ड क्रोम प्लेटेड / क्यूपीक्यू नायट्राइड

चौकशी पाठवा

उत्पादन वर्णन

HCIC हायड्रॉलिक आउटरिगर सिलिंडर पंप ट्रक आणि मोबाईल क्रेनसाठी सानुकूल बनवलेले आहेत. 50-450 मिमी बोअर आणि उच्च-दाब प्रतिरोधासह, ते स्थिर लोड समर्थन देतात. टणक रॉड्स आणि प्रीमियम सील कठीण बांधकाम साइट्सवर टिकाऊ, ड्रिफ्ट-फ्री कामगिरी सुनिश्चित करतात.

I. स्थिरता सुनिश्चित करणे: हायड्रोलिक आउटरिगर सिलेंडरची भूमिका

जड बांधकामाच्या जगात, स्थिरता ही केवळ एक वैशिष्ट्य नाही - ती एक जीवन वाचवणारी आवश्यकता आहे. जेव्हा काँक्रिट पंप ट्रक 50 मीटरपेक्षा जास्त वाढतो तेव्हा चेसिसवरील पार्श्व शक्ती मोठ्या प्रमाणात असते. हायड्रॉलिक आउटरिगर सिलिंडर हा मुख्य घटक आहे जो हा भार वाहून नेतो, मशीनला जमिनीवर नांगरतो आणि आपत्तीजनक रोलओव्हर रोखतो.

HCIC मध्ये, आम्ही पंप ट्रक हायड्रॉलिकच्या "बिग थ्री" मध्ये विशेषज्ञ आहोत: बूम सिलिंडर, पंपिंग सिलिंडर आणि आउटरिगर सिलिंडर. आमचे हायड्रॉलिक आउटरिगर सिलिंडर उच्च-टनेज स्टॅटिक लोड्स अंतर्गत परिपूर्ण कडकपणा प्रदान करण्यासाठी इंजिनीयर केलेले आहे, तुमचे ऑपरेटर कोणत्याही जॉब साइटवर आत्मविश्वासाने काम करू शकतात याची खात्री करून.

II. तांत्रिक तपशील

हे मापदंड आमच्या अभियांत्रिकी मशिनरी मालिकेसाठी उत्पादन श्रेणीचे प्रतिनिधित्व करतात, HCIC 2026 तांत्रिक मानकांनुसार सत्यापित केले जातात:

पॅरामीटर	तपशील श्रेणी
बोर व्यास	50 मिमी - 450 मिमी
रॉड व्यास	32 मिमी - 280 मिमी
कमाल स्ट्रोक	8,000 मिमी पर्यंत
रेटेड प्रेशर	25 MPa - 35 MPa
सिलेंडर साहित्य	ST52-3 / 45# स्टील / 20# स्टील
पिस्टन रॉड उपचार	हार्ड क्रोम प्लेटेड / क्यूपीक्यू नायट्राइड
सील पॅकेज	उच्च दाब पॉलीयुरेथेन (हॅलाइट/पार्कर समतुल्य)

विस्तृत बोअर रेंज (450 मिमी पर्यंत) आमच्या हायड्रॉलिक आउटरिगर सिलिंडरला लहान ट्रक-माउंटेड क्रेनपासून उद्योगातील सर्वात मोठ्या काँक्रीट पंप ट्रकपर्यंतच्या उपकरणांशी जुळवण्याची परवानगी देते.

III. सुरक्षितता आणि दीर्घायुष्यासाठी अभियांत्रिकी

3.1 लोड-होल्डिंग अखंडता

आउटरिगरसाठी सर्वात गंभीर अपयश म्हणजे "ड्रिफ्ट" - जिथे सिलेंडर लोड अंतर्गत हळूहळू मागे घेतो. हे टाळण्यासाठी, आम्ही तयार केलेला प्रत्येक **हायड्रॉलिक आऊटरिगर सिलेंडर** हा पायलट-ऑपरेटेड चेक व्हॉल्व्ह किंवा काउंटरबॅलन्स व्हॉल्व्हसह उत्तम प्रकारे एकत्रित करण्यासाठी डिझाइन केलेला आहे. हे रिडंडंट हायड्रॉलिक लॉक तयार करते, हे सुनिश्चित करते की आउटरिगर ओतण्याच्या कालावधीसाठी ऑपरेटरने सेट केला असेल तिथेच राहील.

3.2 प्रगत पृष्ठभाग संरक्षण

आउटरिगर्स बांधकाम साइटच्या घाण, चिखल आणि काँक्रीट स्प्लॅटरमध्ये काम करतात. आमच्या पिस्टन रॉड्सवर कठोर उपचार प्रक्रिया होते:

- इंडक्शन हार्डनिंग:उडणाऱ्या ढिगाऱ्यापासून यांत्रिक प्रभावाचा प्रतिकार करण्यासाठी.

- हार्ड क्रोम प्लेटिंग:उत्कृष्ट पोशाख प्रतिरोधासाठी 30-50 मायक्रॉन प्लेटिंग.

- गंज प्रतिकार:बाहेरील वातावरणात दीर्घकालीन टिकाऊपणा सुनिश्चित करण्यासाठी ASTM B117 मानकांनुसार सॉल्ट स्प्रे चाचणी.

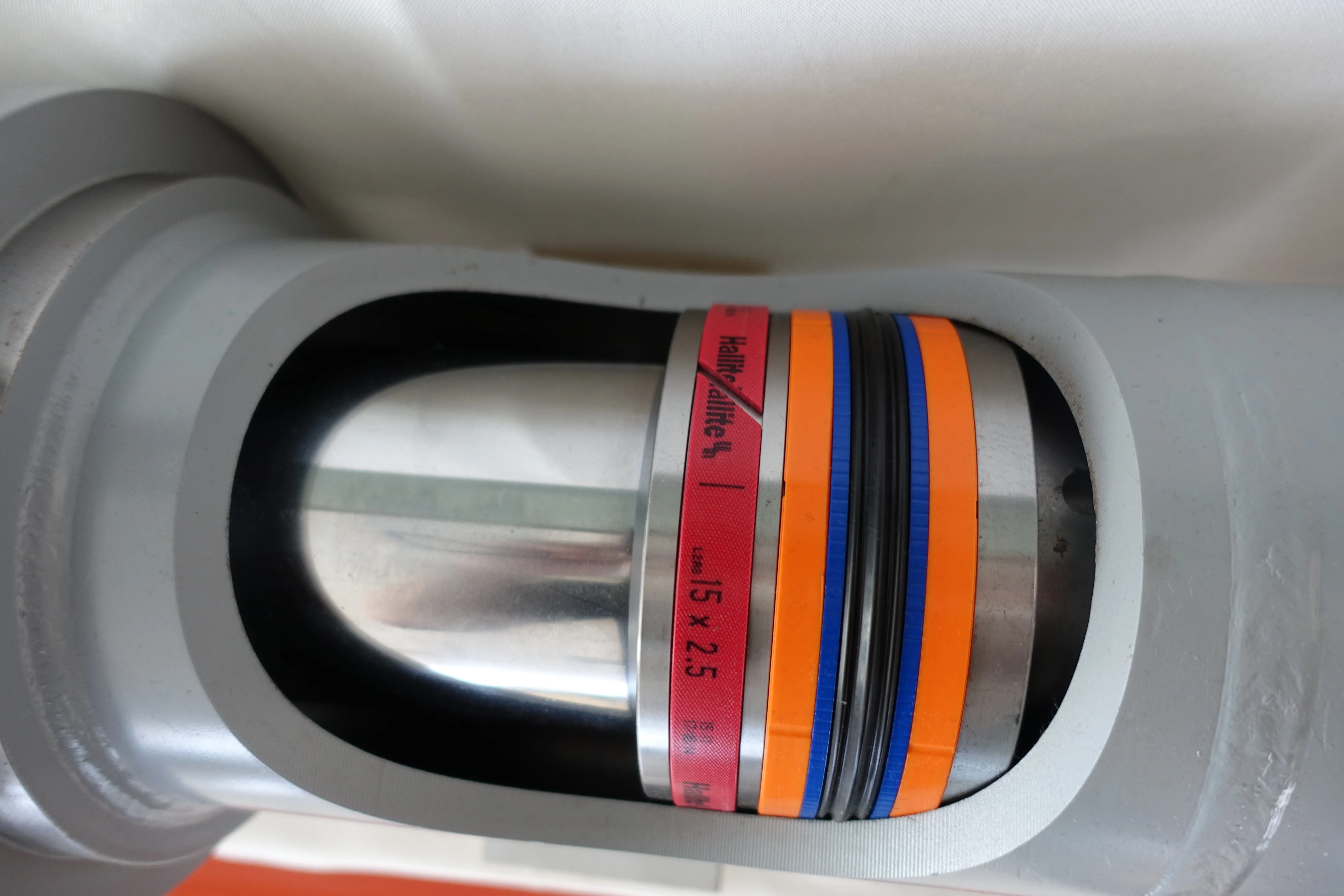

Outrigger hydraulic Cylinder

3.3 अचूक वेल्डिंग आणि Honing

माउंटिंग लग्स आणि पोर्ट्सवर 100% प्रवेश सुनिश्चित करण्यासाठी आम्ही स्वयंचलित रोबोटिक वेल्डिंगचा वापर करतो. बॅरल इंटीरियर्स 0.2-0.4μm Ra फिनिशमध्ये बनवले जातात, तैनाती दरम्यान अंतर्गत घर्षण आणि उष्णता कमी करते.

IV. अनुप्रयोग परिस्थिती

- काँक्रीट पंप ट्रक:पंपिंग दरम्यान स्थिरतेसाठी पुढील आणि मागील आउटरिगर सिस्टम.

- ट्रक-माउंटेड क्रेन:लोड हाताळणीसाठी जलद उपयोजन पाय.

-एरियल वर्क प्लॅटफॉर्म:उच्च-उंची देखभाल वाहनांसाठी जॅक स्थिर करणे.

- ड्रिलिंग रिग:मोबाइल ड्रिलिंग प्लॅटफॉर्मसाठी सिलिंडर समतल करणे.

V. FAQ

तुमचे आउटरिगर सिलिंडर पुत्झमेस्टर किंवा श्विंग सारख्या ब्रँडशी सुसंगत आहेत का?

होय. दहायड्रोलिक आउटरिगर सिलेंडरHCIC कडून मुख्य प्रवाहातील जागतिक ब्रँडसाठी थेट-फिट किंवा OEM-समतुल्य म्हणून डिझाइन केले आहे. आम्ही तुमच्या अचूक पिन-टू-पिन आणि पोर्ट वैशिष्ट्यांनुसार तयार करू शकतो.

तुम्ही इंटिग्रेटेड व्हॉल्व्हसह सिलेंडर देऊ शकता का?

एकदम. आम्ही काउंटरबॅलेंस व्हॉल्व्ह स्वीकारण्यासाठी किंवा पॅकेजचा भाग म्हणून संपूर्ण मॅनिफोल्ड असेंब्ली पुरवण्यासाठी सिलेंडर हेड मशीन करू शकतो.

450 मिमी बोर मॉडेलसाठी कमाल लोड क्षमता किती आहे?

सिस्टम प्रेशरवर अवलंबून (35 एमपीए पर्यंत), आमचे सर्वात मोठेहायड्रोलिक आउटरिगर सिलेंडर500 टन पेक्षा जास्त स्थिर भारांना समर्थन देऊ शकते.

सहावा. HCIC बद्दल

जिनान, शेंडोंग येथे 1998 मध्ये स्थापित, HCIC हायड्रॉलिक सोल्यूशन्समध्ये जागतिक आघाडीवर बनले आहे. तीन विशेष कारखाने आणि 300 हून अधिक व्यावसायिकांच्या समर्पित टीमसह, आम्ही संपूर्ण उत्पादन प्रक्रिया नियंत्रित करतो. कच्च्या स्टीलच्या निवडीपासून ते अंतिम 1.5x दाब चाचणीपर्यंत, आम्ही खात्री करतो की आमच्या प्लांटला सोडणारा प्रत्येक **हायड्रॉलिक आऊटरिगर सिलिंडर** जगातील सर्वात कठीण नोकरीच्या ठिकाणांसाठी तयार आहे.
