मॉडेल 520 पॉवर हॉईस्टच्या कॅटलॉग परिमाणांचे पुनरावलोकन करा आणि डंप-ट्रेलर प्रकल्पापूर्वी फ्रेम स्पेस, माउंटिंग भूमिती आणि सेवा मंजुरी तपासा.

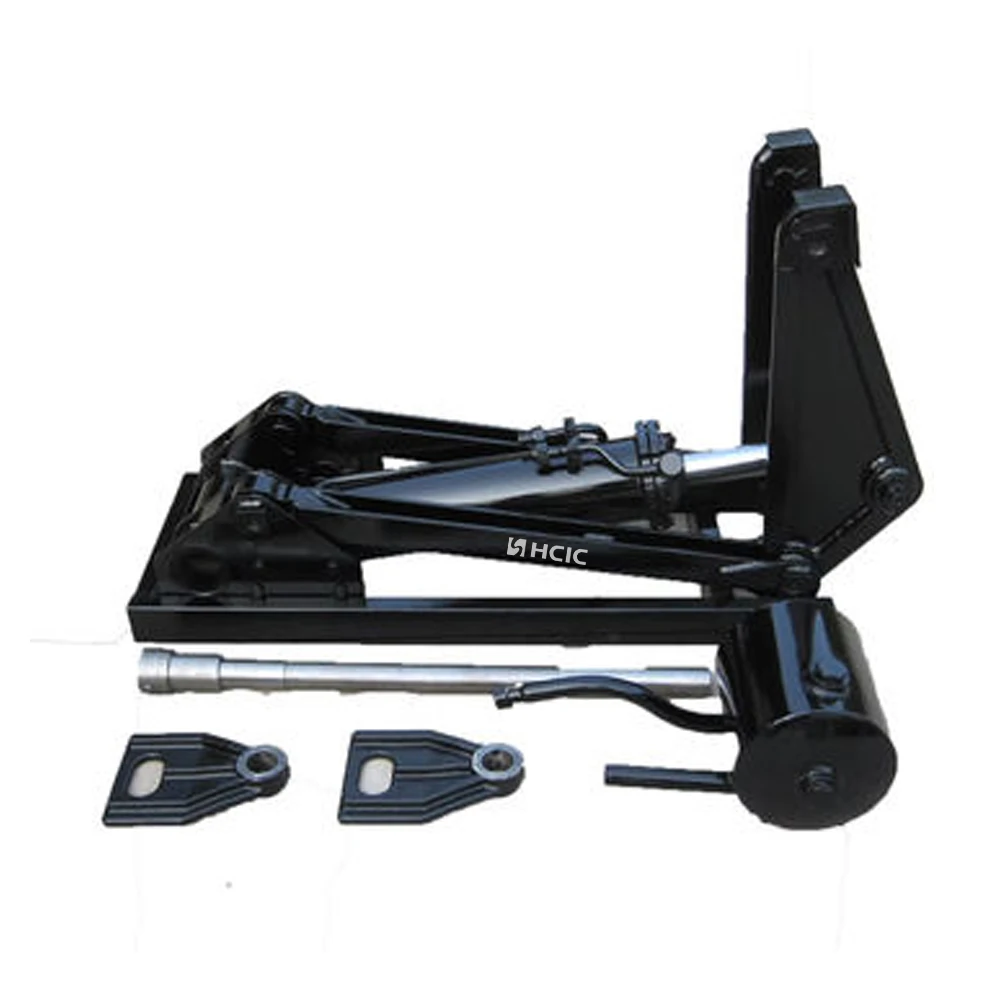

मॉडेल 520 पॉवर होईस्ट हा पुरवलेल्या अमेरिकन पॉवर होइस्ट कॅटलॉगमध्ये सूचीबद्ध केलेला कॉम्पॅक्ट लिफ्टिंग घटक आहे. डंप-ट्रेलर बिल्डर किंवा बदली खरेदीदारासाठी, पहिला प्रश्न फक्त एक फडका उचलू शकतो की नाही हा नाही. उपलब्ध फ्रेम स्पेस, पिव्होट व्यवस्था आणि हालचाल मार्ग यांमध्ये होइस्ट बसतो की नाही.

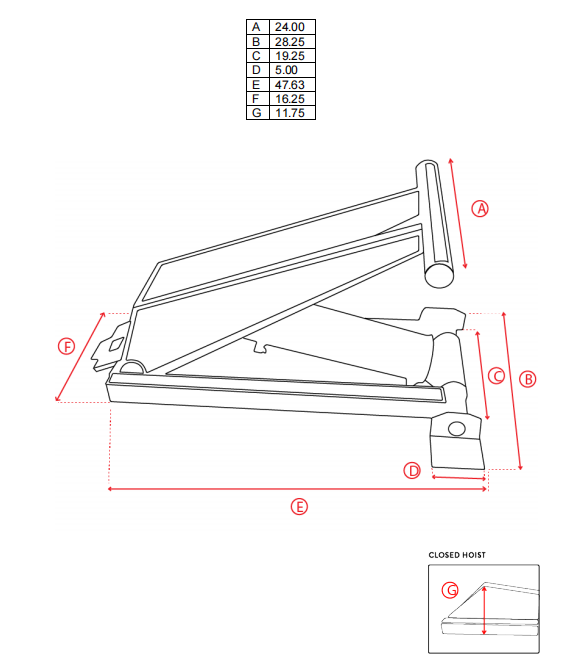

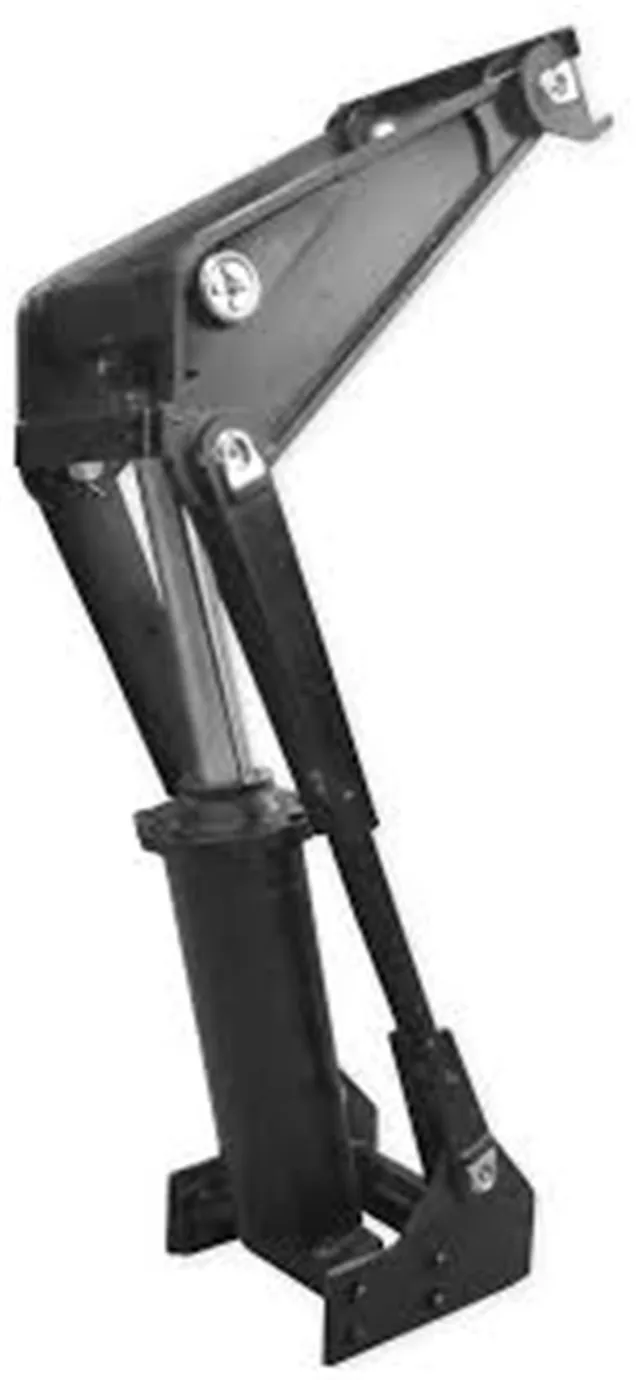

मॉडेल 520 पृष्ठ सात आयामी संदर्भ प्रदान करते, A ते G पर्यंत. हे परिमाण ट्रेलर संरचना, हायड्रॉलिक सर्किट आणि माउंटिंग तपशील अंतिम होण्यापूर्वी इंस्टॉलेशन लिफाफा तपासण्यासाठी एक अभियांत्रिकी प्रारंभ बिंदू देतात.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 520 |
| उत्पादन श्रेणी | शक्ती फडकवणे |
| परिमाण ए | 24.00 इंच |
| परिमाण बी | 28.25 इंच |
| परिमाण C | १९.२५ इंच |
| परिमाण डी | ५.०० इंच |
| परिमाण ई | ४७.६३ इंच |
| परिमाण एफ | १६.२५ इंच |
| परिमाण जी | 11.75 इंच |
ही मूल्ये मॉडेल 520 कॅटलॉग पृष्ठावरून प्रतिलेखित केली आहेत. उत्पादन मंजुरीपूर्वी मूळ रेखाचित्र आणि ग्राहकाचे वास्तविक ट्रेलरचे परिमाण तपासले पाहिजेत.

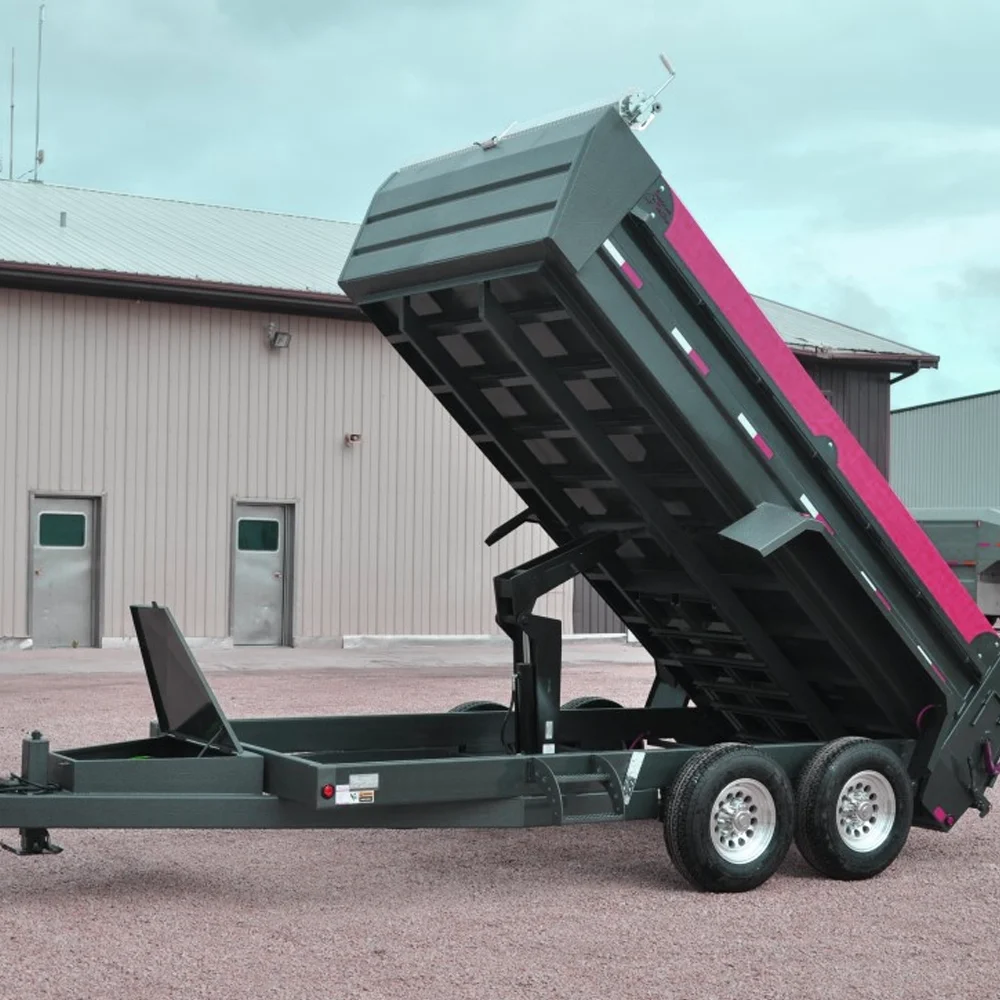

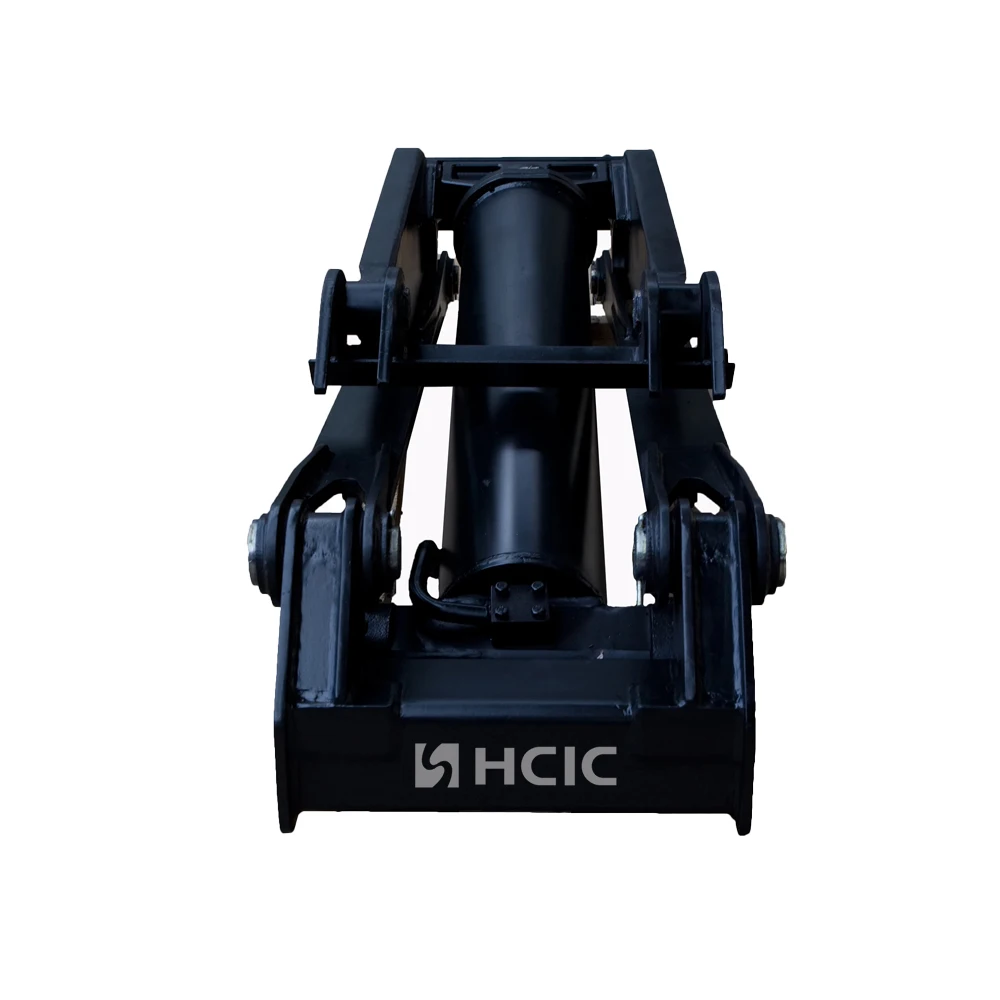

डंप-ट्रेलर लिफ्टिंग सिस्टम बदलत्या कोनातून फिरते. शरीर बंद असताना जी जागा उपलब्ध असते तीच जागा उचलताना उपलब्ध असतेच असे नाही. हाईस्ट फ्रेममध्ये बसला पाहिजे, सहाय्यक संरचनेशी योग्यरित्या जोडला गेला पाहिजे आणि संपूर्ण चक्रात शरीराच्या हालचालीपासून दूर राहावे.
या कारणास्तव, मॉडेल 520 पॉवर हॉईस्टचे स्वतंत्र घटक म्हणून न करता संपूर्ण उचल व्यवस्थेचा भाग म्हणून पुनरावलोकन केले पाहिजे. ट्रेलर बॉडी, मागील बिजागर, फ्रंट माउंटिंग स्ट्रक्चर आणि हायड्रॉलिक कनेक्शन या सर्वांचा अंतिम फिटमेंटवर प्रभाव पडतो.
ट्रेलर फ्रेम आणि डंप बॉडी मधील उपलब्ध जागेसह होईस्टची तुलना करताना A, B आणि C परिमाणे उपयुक्त आहेत. प्रथम ट्रेलरला त्याच्या बंद स्थितीत मोजा, नंतर शरीर टिपू लागल्यानंतर हालचालीचा मार्ग तपासा.
केवळ स्थिर मोजमाप क्रॉसमेम्बर्स, कंस, होसेस किंवा शरीराच्या खालच्या बाजूस हस्तक्षेप करू शकत नाही. सर्वात सुरक्षित पुनरावलोकन एक आकारमान रेखाचित्र किंवा मुख्य अंतर चिन्हांकित छायाचित्रे वापरते.
D, F आणि G संदर्भ खरेदीदारास नियोजित सपोर्ट प्लेट्स, पिन स्थाने आणि फ्रेम मजबुतीकरणासह होईस्टची तुलना करण्यास मदत करतात. मूळ रेखाचित्र आणि प्रकल्पाच्या परिमाणांशिवाय संपूर्ण माउंटिंग डिझाइनचे पुनरुत्पादन करण्यासाठी या मूल्यांचा वापर केला जाऊ नये.
माउंटिंग स्ट्रक्चरने लिफ्टिंग प्रतिक्रिया ट्रेलर फ्रेममध्ये हस्तांतरित करणे आवश्यक आहे. कंसाची जाडी, पिन संरेखन आणि वेल्ड डिझाइनसाठी स्वतंत्र अभियांत्रिकी पुनरावलोकन आवश्यक आहे.
कॅटलॉगमध्ये मॉडेल 520 साठी 47.63 इंच आकारमान E म्हणून सूचीबद्ध केले आहे. जेव्हा ट्रेलरची मर्यादित स्थापना लांबी असते किंवा जेव्हा होईस्ट विद्यमान फ्रेम सदस्यांभोवती स्थित असणे आवश्यक असते तेव्हा हे मोजमाप महत्त्वाचे असते.
हा परिमाण क्लोज-बॉडी पोझिशन, बिजागर स्थान आणि सेवा-प्रवेश स्थानासह तपासा. तपासणी आणि हायड्रॉलिक जोडणीच्या कामासाठी जागा सोडा ज्यामध्ये कोणतेही व्यावहारिक प्रवेश नसलेल्या मोजमापाच्या आसपास स्थापनेची रचना करण्याऐवजी.
मॉडेल 520 पॉवर हॉईस्ट डंप-ट्रेलर लिफ्टिंग-सिस्टम चर्चेसाठी अनुकूल आहे जेथे खरेदीदाराला परिभाषित कॅटलॉग संदर्भ आणि फिटमेंट पुनरावलोकनासाठी एक आयामी आधार आवश्यक आहे. संपूर्ण यांत्रिक आणि हायड्रॉलिक व्यवस्थेच्या पुष्टीकरणाच्या अधीन, OEM ट्रेलर बिल्ड, बदली प्रकल्प आणि सिस्टम रीडिझाइनसाठी याचा विचार केला जाऊ शकतो.
पुरवठा केलेले मॉडेल 520 कॅटलॉग पृष्ठ मितीय संदर्भ सूचीबद्ध करते परंतु या मॉडेलसाठी सत्यापित क्षमता, कार्य-दबाव मूल्य, सेवा-जीवन आकृती किंवा प्रमाणपत्र प्रदान करत नाही. मॉडेल क्रमांकावरून अनुमान काढण्याऐवजी वास्तविक प्रकल्पासाठी त्या तपशीलांची पुष्टी करणे आवश्यक आहे.
उपयुक्त मॉडेल 520 पॉवर हॉस्ट चौकशीमध्ये हे समाविष्ट असावे:
- ट्रेलर प्रकार आणि डंप-बॉडी परिमाणे
- फ्रेम आणि बॉडी दरम्यान उपलब्ध जागा
- मागील बिजागर स्थिती आणि समोर माउंटिंग पॉइंट्स
- पिन केंद्रे आणि कंस परिमाणे
- डंप बॉडीची बंद आणि कार्यरत स्थिती

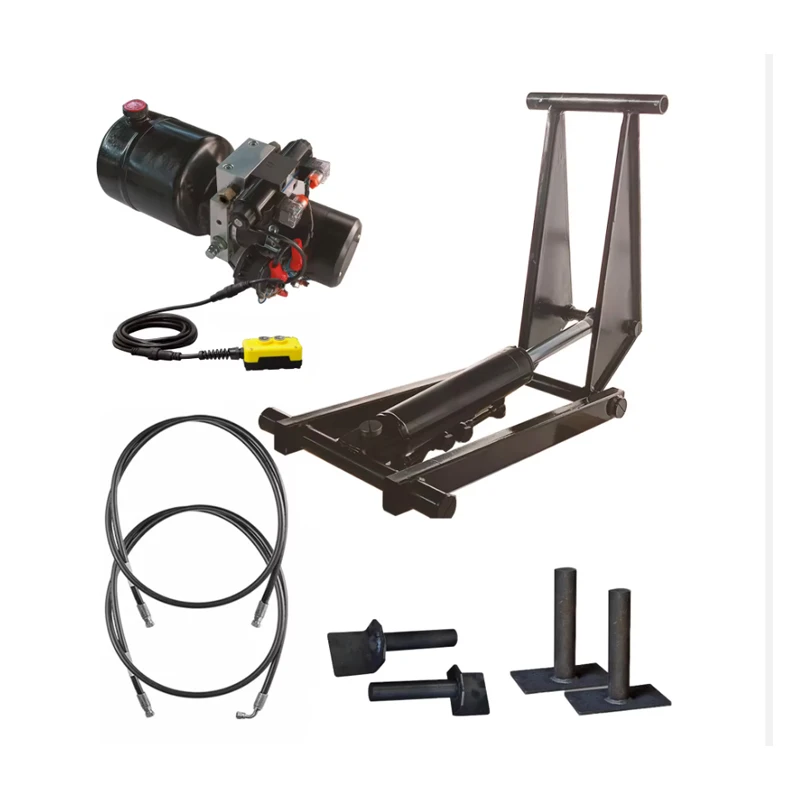

- विद्यमान पंप, व्हॉल्व्ह, होसेस आणि नियंत्रणे, जर ही बदली असेल
- वर्तमान स्थापनेचे फोटो किंवा आकारमान रेखाचित्र
- आवश्यक लिफ्टिंग अनुक्रम आणि ऑपरेटिंग वातावरण
ही माहिती पुरवठादाराला लपविलेल्या स्ट्रक्चरल तपशीलांचा अंदाज न घेता फिटमेंटवर चर्चा करण्यास अनुमती देते.
मॉडेल 520 पॉवर हॉस्ट केवळ मॉडेल-नंबर जुळण्याऐवजी फिटमेंट पुनरावलोकनाद्वारे निवडले जावे. त्याची कॅटलॉग परिमाणे-विशेषत: 47.63-इंच E परिमाण, 24.00-इंच A परिमाण आणि 11.75-इंच G परिमाण—एक डंप-ट्रेलर इंस्टॉलेशन तपासण्यासाठी उपयुक्त प्रारंभ बिंदू प्रदान करतात.
अचूक कोटेशनसाठी, ट्रेलर ड्रॉइंग, माउंटिंग माप आणि विद्यमान हायड्रॉलिक माहिती HCIC ला पाठवा. अंतिम निर्णय संपूर्ण लिफ्टिंग व्यवस्था आणि नवीनतम तांत्रिक रेखांकनावर आधारित असावा.
HCIC वाहन आणि औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स विकसित आणि तयार करते. मॉडेल 520 प्रोजेक्टसाठी, HCIC उपलब्ध इंस्टॉलेशन माहितीचे पुनरावलोकन करू शकते आणि OEM किंवा रिप्लेसमेंट कोटेशनसाठी आवश्यक तांत्रिक तपशील ओळखू शकते.
