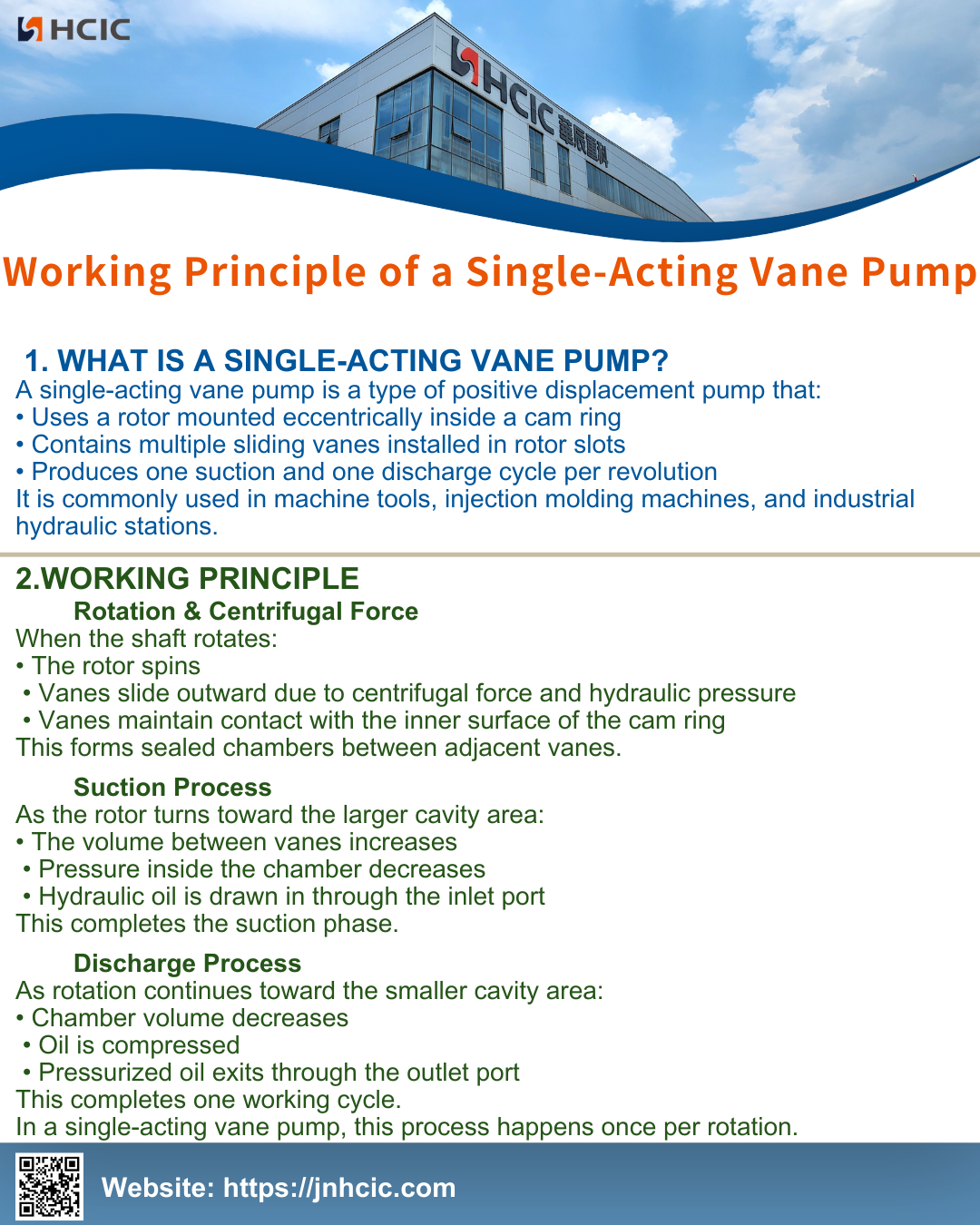

एकल-अभिनय वेन पंप त्यांच्या सुरळीत प्रवाह आउटपुट आणि स्थिर ऑपरेशनमुळे मध्यम-दाब हायड्रॉलिक सिस्टममध्ये मोठ्या प्रमाणावर वापरले जातात.
त्यांचे कार्य तत्त्व समजून घेणे, सिस्टम डिझाइन आणि देखभाल अनुकूल करण्यास मदत करते.
एकल-अभिनय वेन पंप हा एक प्रकारचा सकारात्मक विस्थापन पंप आहे जो:
• कॅम रिंगमध्ये विलक्षणपणे बसवलेला रोटर वापरतो
• रोटर स्लॉटमध्ये स्थापित केलेल्या एकाधिक स्लाइडिंग व्हेन समाविष्ट आहेत
• प्रति क्रांती एक सक्शन आणि एक डिस्चार्ज सायकल तयार करते
हे सामान्यतः मशीन टूल्स, इंजेक्शन मोल्डिंग मशीन आणि औद्योगिक हायड्रॉलिक स्टेशनमध्ये वापरले जाते.
जेव्हा शाफ्ट फिरते:
• रोटर फिरतो
• केंद्रापसारक शक्ती आणि हायड्रॉलिक दाबामुळे वेन्स बाहेरच्या बाजूला सरकतात
• वेन्स कॅम रिंगच्या आतील पृष्ठभागाशी संपर्क राखतात
हे लगतच्या वेनमध्ये सीलबंद चेंबर बनवते.
रोटर मोठ्या पोकळीच्या क्षेत्राकडे वळत असताना:
• वेन्समधील व्हॉल्यूम वाढते
• चेंबरमधील दाब कमी होतो
• हायड्रॉलिक तेल इनलेट पोर्टद्वारे आत काढले जाते
हे सक्शन टप्पा पूर्ण करते.
लहान पोकळी क्षेत्राकडे फिरत राहिल्याने:
• चेंबरचे प्रमाण कमी होते
• तेल संकुचित केले जाते
• आउटलेट पोर्टमधून दाबलेले तेल बाहेर पडते
हे एक कार्य चक्र पूर्ण करते.
एकल-अभिनय वेन पंपमध्ये, ही प्रक्रिया प्रति रोटेशन एकदा होते.
