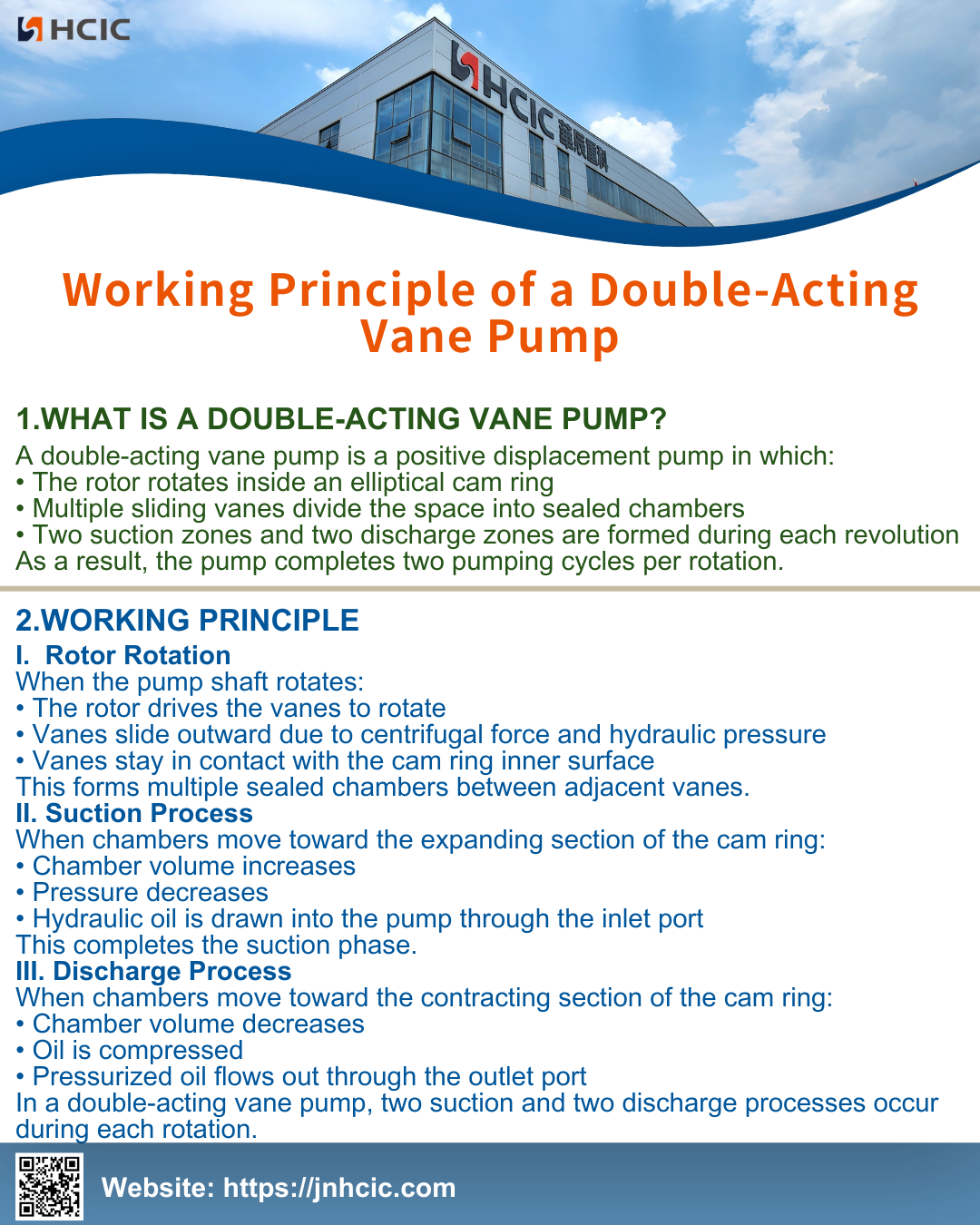

डबल-ॲक्टिंग व्हेन पंप हा एक सकारात्मक विस्थापन पंप आहे ज्यामध्ये:
• रोटर लंबवर्तुळाकार कॅम रिंगच्या आत फिरतो
• एकापेक्षा जास्त स्लाइडिंग वेन जागा सीलबंद चेंबरमध्ये विभाजित करतात
• प्रत्येक क्रांतीदरम्यान दोन सक्शन झोन आणि दोन डिस्चार्ज झोन तयार होतात
परिणामी, पंप प्रति रोटेशन दोन पंपिंग चक्र पूर्ण करतो.
जेव्हा पंप शाफ्ट फिरतो:
• रोटर वेन्सला फिरवण्यासाठी चालवतो
• केंद्रापसारक शक्ती आणि हायड्रॉलिक दाबामुळे वेन्स बाहेरच्या बाजूला सरकतात
• वेन कॅम रिंगच्या आतील पृष्ठभागाच्या संपर्कात राहतात
हे लगतच्या वेनमध्ये अनेक सीलबंद चेंबर्स बनवतात.
जेव्हा चेंबर्स कॅम रिंगच्या विस्तारित विभागाकडे जातात:
• चेंबरचे प्रमाण वाढते
• दाब कमी होतो
• हायड्रॉलिक तेल इनलेट पोर्टद्वारे पंपमध्ये काढले जाते
हे सक्शन टप्पा पूर्ण करते.
जेव्हा चेंबर्स कॅम रिंगच्या कॉन्ट्रॅक्टिंग विभागाकडे जातात:
• चेंबरचे प्रमाण कमी होते
• तेल संकुचित केले जाते
• आउटलेट पोर्टमधून दाबलेले तेल बाहेर वाहते
डबल-ॲक्टिंग वेन पंपमध्ये, प्रत्येक रोटेशन दरम्यान दोन सक्शन आणि दोन डिस्चार्ज प्रक्रिया होतात.
