हायड्रॉलिक सिलेंडरचा नाममात्र दाब अनियंत्रितपणे सेट केला जात नाही. सिलिंडर बॅरल सामग्रीची उत्पन्न शक्ती, भिंतीची जाडी संरचना आणि सीलची बेअरिंग मर्यादा यावर आधारित हे सर्वसमावेशकपणे मोजले जाते. मानक सामान्य मॉडेल्सचे नाममात्र दाब मूलभूत डिझाइन मूल्य म्हणून 16MPa घेते.
हे पॅरामीटर सामान्य कार्बन स्टील सिलेंडर बॅरल्स, मानक पॉलीयुरेथेन सील आणि पारंपारिक मार्गदर्शक संरचनांच्या सुरक्षित बेअरिंग मर्यादेशी जुळते आणि बांधकाम मशीनरी आणि ट्रेलर हायड्रॉलिक सिस्टमसाठी सर्वात सामान्य निवड मानक म्हणून देखील काम करते. वास्तविक ऑपरेशनमध्ये, तात्कालिक प्रभाव दाबाला नाममात्र दाबापेक्षा थोडक्यात जास्त करण्याची परवानगी आहे, तर दीर्घकालीन सतत कार्यरत दबाव रेट केलेल्या मूल्याच्या 85% पेक्षा जास्त नसावा. अंतर्गत गळती, प्रवेगक सील वृद्धत्व आणि सिलेंडर बॅरल विकृत होणे टाळण्यासाठी हे मुख्य डिझाइन तत्त्व आहे.
दीर्घकालीन ओव्हर-रेट केलेल्या दाबाच्या परिस्थितीत, सिलेंडर बॅरेलची आतील भिंत किंचित लवचिक विकृती निर्माण करेल आणि मार्गदर्शक आस्तीन आणि पिस्टन रॉडमधील जुळणारे अंतर बदलेल, 0.02–0.03 मिमीच्या मूळ अचूक सहनशीलतेला हानी पोहोचवेल.
अंतर वाढल्यामुळे, हायड्रॉलिक तेलाचा पार्श्व प्रवाह तीव्र होतो आणि पिस्टन रिंग असमान शक्ती धारण करते, ज्यामुळे हळूहळू आंशिक पोशाख होतो. नंतरच्या टप्प्यात, अंतर्गत गळती, अपुरा उचलण्याचे बल आणि जलद लोड सेटलमेंट यासारख्या सामान्य दोष उद्भवतील, जे ऑन-साइट उपकरणांमध्ये वारंवार हायड्रॉलिक बिघाड होण्याचे प्रमुख कारण आहेत.
सील मटेरियल डिझाइनसाठी 20℃–30℃ चे वातावरणीय तापमान इष्टतम जुळणारी श्रेणी आहे. पॉलीयुरेथेन आणि नायट्रिल रबर सील कडकपणा, लवचिक कम्प्रेशन आणि तेल प्रतिरोधनात मानक मूल्ये राखतात.
या स्थितीत, सीलिंग ओठ सिलेंडरच्या भिंतीशी समान रीतीने बसते आणि सतत प्रीलोड ठेवते, असामान्य पोशाख आणि विकृतीशिवाय दीर्घकाळ स्थिर तेल सीलिंग कार्यप्रदर्शन राखते.

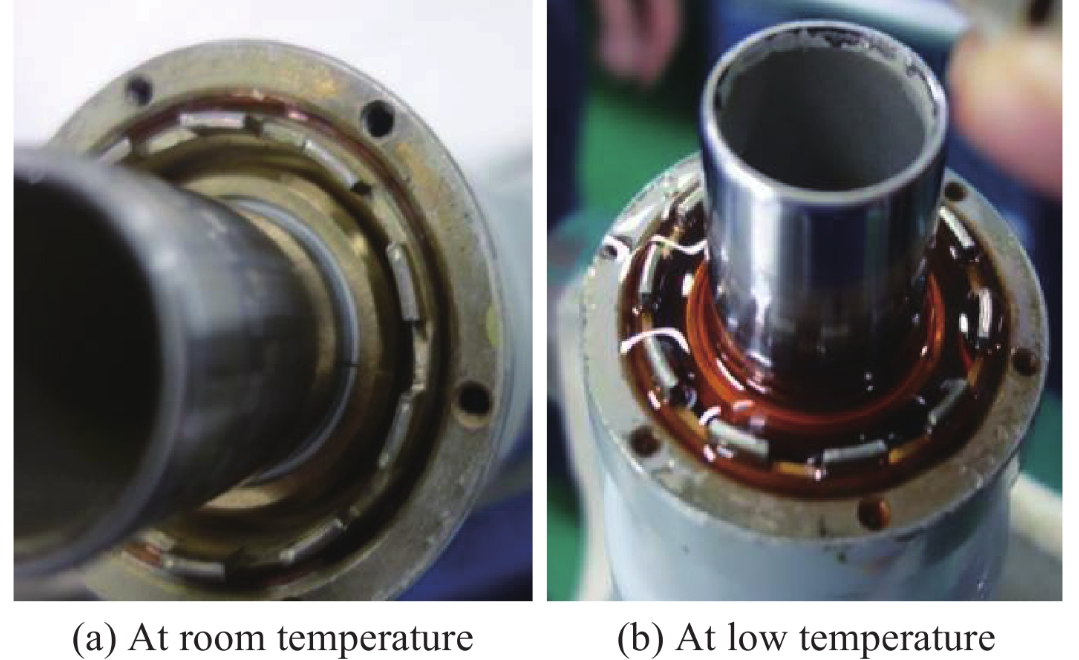

जेव्हा तापमान -15 डिग्री सेल्सियसपेक्षा कमी होते, तेव्हा सीलिंग सामग्रीची आण्विक क्रिया उच्च कडकपणा आणि कमी कडकपणासह कमी होते. सीलिंग ओठांची समर्पक लवचिकता खराब होते आणि लहान अंतरांची अनुकूलतेने भरपाई करू शकत नाही, जे कमी-तापमान गळतीचे मुख्य कारण आहे.
40 ℃ वरील दीर्घकालीन ऑपरेशनमुळे हायड्रॉलिक ऑइल ऑक्सिडेशनला गती मिळेल आणि कोलाइडल अशुद्धता निर्माण होईल. दरम्यान, सील वयोमान आणि कमी लवचिकतेसह जलद कडक होतात, ज्यामुळे हळूहळू सतत थोडासा गळती होते आणि एकूण ऑपरेशनल स्थिरतेवर परिणाम होतो.

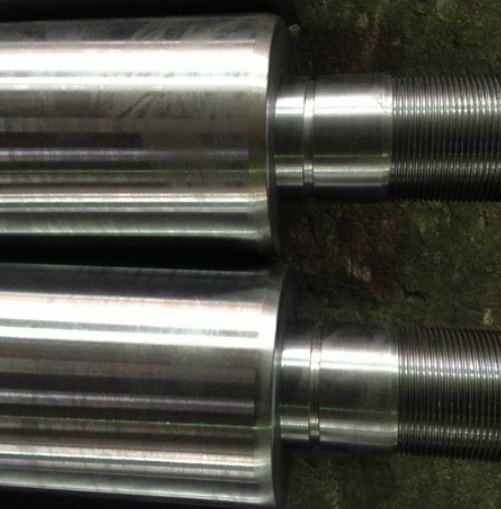

पिस्टन रॉड्सवर हार्ड क्रोम इलेक्ट्रोप्लेटिंग ही एक मानक उद्योग संरक्षण प्रक्रिया आहे. औपचारिक वस्तुमान-उत्पादित उत्पादनांसाठी, प्लेटिंगची जाडी 0.08 मिमी-0.12 मिमीच्या आत काटेकोरपणे नियंत्रित केली जाते.
खूप पातळ प्लेटिंग वाळूच्या घर्षण आणि गंजला पुरेसा प्रतिकार प्रदान करण्यात अयशस्वी ठरते, परिणामी बाहेरच्या कामकाजाच्या परिस्थितीत थोड्याच वेळात ओरखडे आणि गंजाचे डाग पडतात. जास्त जाड प्लेटिंगमुळे पृष्ठभागावरील अंतर्गत ताण वाढेल आणि सोलणे, पृष्ठभागाच्या गुळगुळीतपणाला हानी पोहोचवणे आणि सील पोशाख वाढवणे.
तयार पिस्टन रॉड्सच्या पृष्ठभागाचा खडबडीतपणा Ra0.2–Ra0.4μm वर नियंत्रित केला जातो. ही अचूकता कमी घर्षण दुर्बिणीच्या हालचालीची मागणी पूर्ण करते आणि पृष्ठभागावरील सूक्ष्म burrs मुळे सीलिंग ओठ खाजवणे टाळते.
अत्याधिक उच्च खडबडीतपणा सूक्ष्म प्रोट्र्यूशन्सद्वारे सील सतत परिधान करेल; जास्त गुळगुळीत पृष्ठभागामुळे तेल साठवण क्षमता कमी होते आणि स्थिर तेल फिल्म तयार करणे कठीण होते, कोरड्या घर्षणाचा धोका वाढतो आणि सीलिंग घटकांचे सेवा आयुष्य कमी होते.

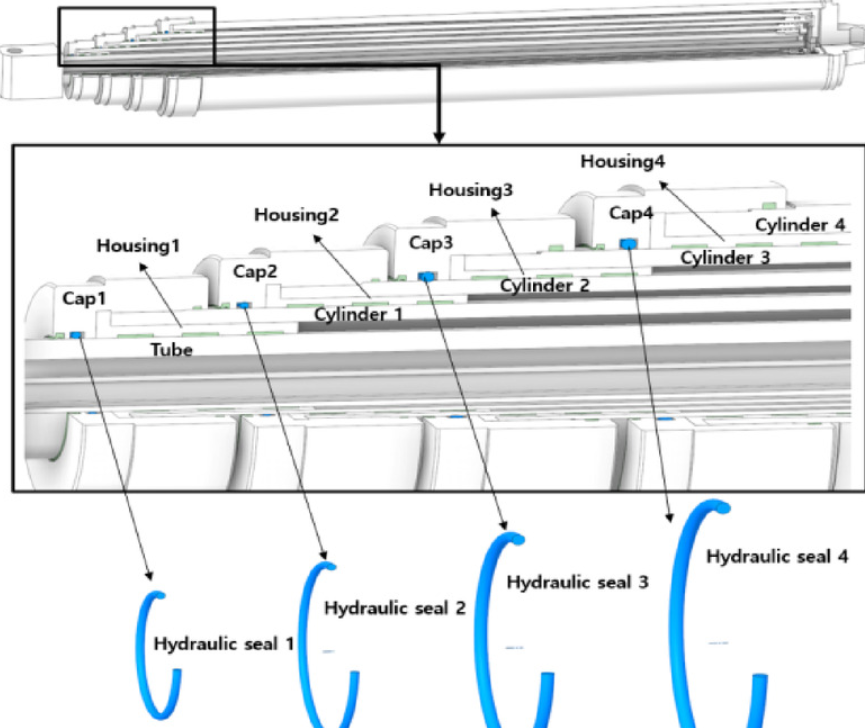

मल्टी-स्टेज हायड्रॉलिक सिलिंडरमध्ये स्ट्रोक, प्रभावी अभिनय क्षेत्र आणि प्रत्येक टप्प्यातील ऑइल पॅसेज व्यासामध्ये अंतर्निहित संरचनात्मक फरक असतात. सिंक्रोनस ऑप्टिमायझेशन डिझाइन नसलेले मॉडेल फुल-स्ट्रोक टेलिस्कोपिक ऑपरेशन दरम्यान स्थिती विचलन निर्माण करतील.
मशिनिंग कोएक्सियलिटी, गाइड स्लीव्ह क्लीयरन्स आणि ऑइल फ्लो डिस्ट्रिब्युशन हे मल्टी-स्टेज सिलिंडरची सिंक्रोनायझेशन अचूकता ठरवणारे तीन मुख्य प्रक्रिया घटक आहेत.

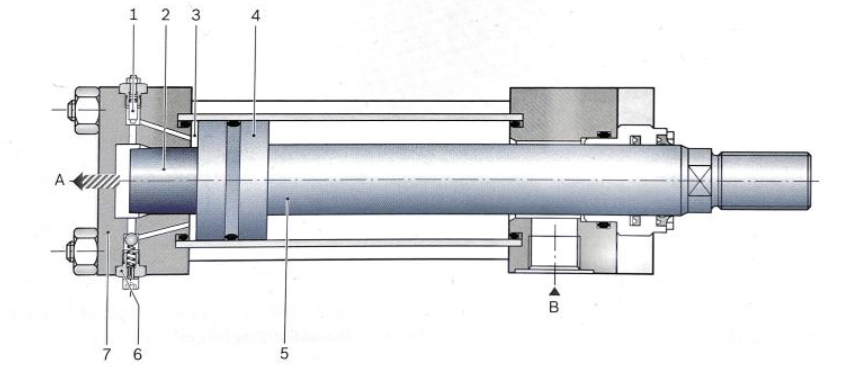

च्या दोन्ही टोकांना अंगभूत बफर थ्रॉटल स्ट्रक्चर्सहायड्रॉलिक सिलिंडरस्ट्रोकच्या शेवटी हायड्रॉलिक तेलाचा प्रवाह दर थ्रॉटल ओरिफिसेसच्या डॅम्पिंग इफेक्टद्वारे कमी करा, पिस्टन आणि एंड कव्हरमधील कठोर प्रभाव टाळा.
वाजवी बफर डिझाइन स्टार्ट-स्टॉप प्रभाव कमकुवत करते, एकूण उपकरणे कंपन कमी करते आणि वेल्डिंग सीम आणि माउंटिंग ब्रॅकेटचे थकवा नुकसान कमी करते. हे विशेषतः उच्च-फ्रिक्वेंसी स्टार्ट-स्टॉप परिस्थितींसाठी योग्य आहे जसे की वाहन-माउंटेड लिफ्टिंग, पोर्ट मशीनरी आणि कृषी हेवी-ड्युटी उपकरणे.
इंडस्ट्री प्रिसिजन असेंब्ली स्टँडर्डमध्ये, गाइड स्लीव्ह आणि पिस्टन रॉडमधील असेंबली क्लिअरन्स 0.02mm–0.03mm वर स्थिरपणे नियंत्रित केला जातो.
जेव्हा तापमान वाढते तेव्हा थर्मल विस्तारामुळे खूप लहान क्लिअरन्स जॅमिंग आणि सुरळीत दुर्बिणीच्या हालचालींना कारणीभूत ठरेल; अत्याधिक क्लिअरन्समुळे पिस्टन रॉडचे रेडियल शेकिंग वाढते, ज्यामुळे एकाग्रता विक्षिप्त भार आणि एकतर्फी पोशाख होतो, त्यामुळे संपूर्ण देखभाल चक्र कमी होते.
सिलिंडर बॅरल, एंड कव्हर, गाईड स्लीव्ह आणि पिस्टन रॉडची असेंब्ली कोएक्सियलिटी हे मॅन्युफॅक्चरिंग आणि असेंब्लीमधील मुख्य नियंत्रण बिंदू आहे.
अत्यधिक समाक्षीयता विचलनासह हायड्रोलिक सिलिंडर दीर्घकाळ विक्षिप्त बळाखाली कार्य करतात, ज्यामुळे एकतर्फी सील पोशाख आणि स्थानिक सिलेंडरच्या भिंतीवरील स्क्रॅचची संभाव्यता मोठ्या प्रमाणात वाढते. समान तपशीलाच्या उत्पादनांमधील स्पष्ट सेवा जीवनातील फरक हे देखील एक महत्त्वाचे तांत्रिक कारण आहे.
