एकच अभिनय करणारा वायवीय सिलेंडर फक्त एकाच दिशेने जोर किंवा कार्यरत शक्ती निर्माण करतो. पिस्टनला त्याच्या सुरुवातीच्या ठिकाणी मागे घेण्यासाठी ते अंगभूत स्प्रिंग किंवा गुरुत्वाकर्षण, वजन किंवा यांत्रिक गती यांसारख्या बाह्य शक्तींचा वापर करते.
या सिलिंडरमध्ये फक्त एक एअर इनलेट पोर्ट आहे, जे पिस्टनला लक्ष्य स्थानावर ढकलण्यासाठी चेंबरमध्ये दाबलेली हवा भरते.
सिंगल ॲक्टिंग न्यूमॅटिक सिलिंडर वन-वे वर्क टास्कसाठी बांधले जातात, सामान्य वापरांमध्ये क्लॅम्पिंग, पार्ट पोझिशनिंग, मार्किंग, शॉर्ट स्ट्रोक मूव्ह आणि लाईट ड्युटी असेंबली वर्क यांचा समावेश होतो.

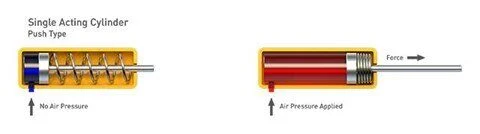

(१) हवेचा दाब लागू केल्याने एक जोर निर्माण होतो, अशा प्रकारे पिस्टनला ‘पुश’ करतो:

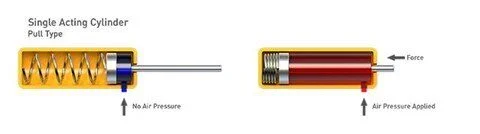

(२) हवेचा दाब लागू केल्याने एक जोर निर्माण होतो, त्यामुळे पिस्टन ‘खेचतो’:
साधे, सरळ बांधकाम
कॉम्पॅक्ट, स्पेस-कार्यक्षम बिल्ड
नियंत्रण वाल्व आणि एअर लाइन पाइपिंगसाठी कमी खर्च
समान आकाराच्या दुहेरी अभिनय सिलेंडरच्या तुलनेत अर्धी संकुचित हवा वापरते
स्प्रिंग रिटर्नची बाजू सभोवतालच्या हवेसाठी खुली आहे, धूळ आणि कचरा आत येऊ देतो, ज्यामुळे बिघाड होतो आणि सिलेंडरचे आयुष्य कमी होते
स्प्रिंग कामगिरी कालांतराने कमकुवत होते, ज्यामुळे अस्थिर स्ट्रोक एंड पोझिशन होते
बोअरचा व्यास आणि स्ट्रोकची लांबी अंतर्गत स्प्रिंग आकार आणि ताकदीने मर्यादित आहे
पुशिंग फोर्समध्ये किंचित घट, कारण वसंत ऋतु पिस्टनच्या पुढे जाण्यास प्रतिकार करतो

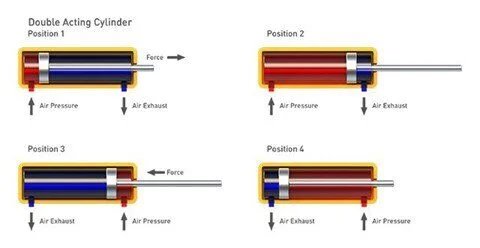

दुहेरी अभिनय करणारा वायवीय सिलेंडर दोन्ही दिशांना शक्ती निर्माण करतो, पिस्टनला बाहेरून ढकलतो आणि परत आत खेचतो.
हे डिझाईन दोन्ही टोकांना एअर पोर्टसह येते आणि पिस्टनला पुढे-मागे चालविण्यासाठी दोन बंदरांमधील उच्च-दाब हवा वळवते. औद्योगिक गेट्स आणि डॅम्पर्स उघडणे आणि बंद करणे यासारख्या द्विदिशात्मक हालचाली आवश्यक असलेल्या कार्यांसाठी हे अपरिहार्य आहे.
डबल-ॲक्टिंग सिलिंडर हे सर्वात मोठ्या प्रमाणावर वापरले जाणारे रेखीय ॲक्ट्युएटर आहेत, जे वायवीय नियंत्रण प्रणालींमध्ये लागू केलेल्या सिलेंडरपैकी सुमारे 95% आहेत.
हेवी-ड्युटी ऑपरेशन्स, लाँग स्ट्रोक आणि उच्च-शक्तीच्या मागण्यांसाठी ते इष्टतम पर्याय आहेत जे सिंगल ॲक्टिंग सिलिंडर पूर्ण करू शकत नाहीत. लहान दुहेरी अभिनय मॉडेल देखील अशा नोकऱ्यांसाठी काम करतात ज्यांना स्ट्रोक वाढवणे आणि मागे घेणे या दोन्हींवर अचूक, निश्चित शेवटची स्थिती आवश्यक आहे.
ते कसे कार्य करतात ते येथे आहे:
- जवळजवळ सर्व ISO मानक वायवीय सिलिंडर दुहेरी अभिनय डिझाइन वापरतात
- एकल अभिनय मॉडेलपेक्षा बोर आकार आणि स्ट्रोक लांबीची विस्तृत श्रेणी
- बेस डबल ॲक्टिंग फ्रेमसाठी भरपूर सानुकूल बदल
- मिड-स्ट्रोक पोझिशनवर पिस्टन स्थिर ठेवण्यासाठी कोणतेही अंगभूत लॉक नाही
- हवा दाबण्यायोग्य आहे, म्हणून फीडिंग ऍप्लिकेशन्सना गुळगुळीत, स्थिर हालचालीसाठी हायड्रॉलिक स्लेव्ह सिलेंडरची आवश्यकता आहे
- लांब स्ट्रोक युनिटला वाकणे थांबवण्यासाठी आणि ऑपरेशन सुरळीत ठेवण्यासाठी अतिरिक्त पिस्टन रॉड सपोर्ट आवश्यक आहे
