तुमच्याकडे मशीनवर मृत सिलेंडर आहे. मशीन खाली आहे. तुम्हाला जलद बदलण्याची गरज आहे.
मोजमाप न करता ऑर्डर करा आणि तुम्ही जुगार खेळता: नवीन सिलिंडरमध्ये योग्य बोअर आहे परंतु स्ट्रोक चुकीचा आहे — काम पूर्ण होण्यापूर्वी ते बाहेर पडते. किंवा पिन डोळे एक चतुर्थांश इंच खूप लहान आहेत. किंवा पोर्ट्स हा चुकीचा धागा आहे. चुकीचा भाग परत गेल्यावर मशीन आणखी दोन आठवडे खाली राहते.
काळजीपूर्वक मोजमाप करण्यासाठी चाळीस मिनिटे लागतात. हे "मला वाटते की ते इतके मोठे आहे" असे चित्र बनवते ज्यातून कारखाना तयार करू शकतो. तुम्ही मोजण्यासाठी घालवलेला प्रत्येक तास हा एक तास आहे जो तुम्ही बसत नसलेल्या बदलाची वाट पाहत नाही.
या मार्गदर्शकामध्ये तुम्हाला आवश्यक असलेल्या सहा मोजमापांचा समावेश आहे: बोर, रॉड, स्ट्रोक, एकूण लांबी, माउंटिंग आणि पोर्ट.
- कॅलिपर (एक स्वस्त 6-इंच डिजिटल कॅलिपर ठीक आहे)
- एक टेप मापन किंवा स्टील शासक
- एक पेन आणि कागद (किंवा तुमचा फोन)
- एक कॅमेरा
- स्वच्छ चिंधी — मापन करण्यापूर्वी रॉड आणि पोर्ट पुसून टाका
विदेशी काहीही नाही. एका दुकानाच्या मजल्यावर हे सर्व आहे.
बोअर हा बॅरलचा आतील व्यास असतो — पिस्टन ज्या भागामध्ये सरकतो तो भाग. ते सिलेंडरचे बल ठरवते.
पिस्टन क्षेत्र = π × (बोर/2)²
हे महत्त्वाचे का आहे हे दाखवण्यासाठी दोन उदाहरणे:
- 2000 PSI वर 3" बोअर → 14,137 एलबीएस पुश फोर्स
- 2000 PSI वर 4" बोअर → 25,133 एलबीएस पुश फोर्स
समान दाब, 78% अधिक बल. त्यामुळे कारखान्याने मागितलेल्या बोअरला पहिला क्रमांक लागतो.
कसे मोजायचे:सिलेंडर वेगळे केले असल्यास, बॅरलच्या आतील बाजूस थेट कॅलिपर लावा. जर ते अद्याप एकत्र केले गेले असेल तर, त्यास सक्ती करू नका — बोअर अनेकदा बॅरलवर किंवा डेटा प्लेटवर स्टँप केले जाते. "3.00 BORE" किंवा मॉडेल नंबर सारखे स्टॅम्पिंग पहा. आम्हाला कोणत्याही मुद्रांकाचा फोटो पाठवा; आम्ही मॉडेलमधून बोअर वाचू शकतो.

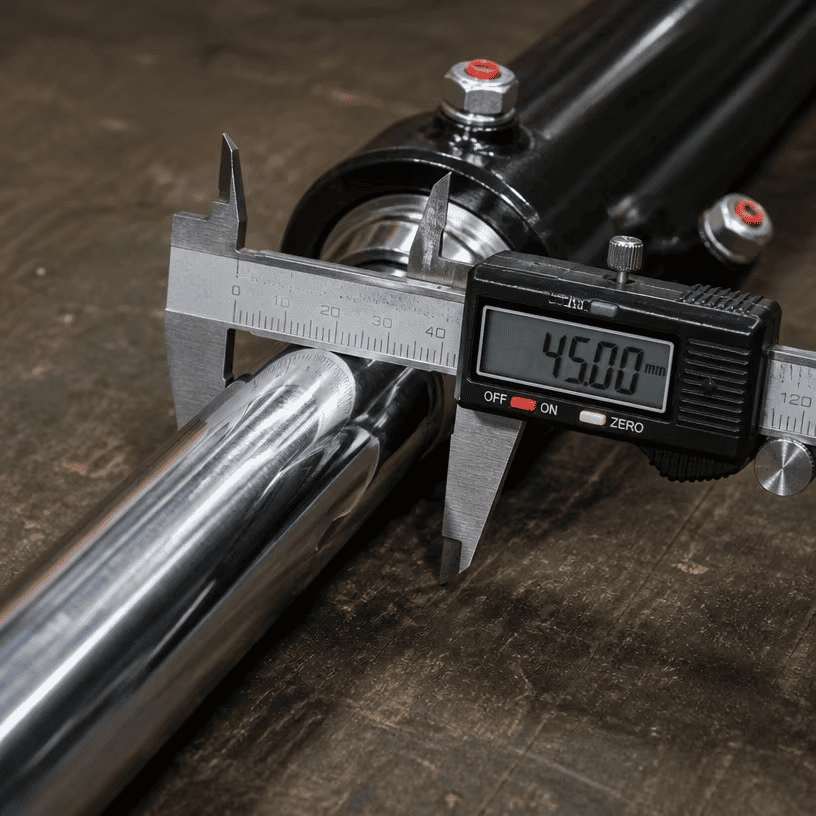

रॉडचा व्यास दोन कारणांसाठी महत्त्वाचा आहे: ताकद आणि सील फिट.
कसे मोजायचे:कॅलिपर रॉड जिथे स्वच्छ असेल तिथे - ग्रंथीजवळ, जिथे ती घातली जाऊ शकते तिथे नाही. प्रथम ते स्वच्छ करा. धूळयुक्त रॉड त्याच्यापेक्षा मोठा आहे.
पोशाख तपासा. जर रॉड जास्त स्कोअरिंग, खड्डा किंवा सील चालवणारी एक जीर्ण पायरी दाखवत असेल, तर तुमच्या चौकशीत तसे सांगा. जीर्ण झालेल्या रॉडचा अर्थ मशीनमध्ये चुकीच्या संरेखनाची समस्या असू शकते — कारण निश्चित न केल्यास नवीन सिलेंडर त्याच प्रकारे परिधान करेल.

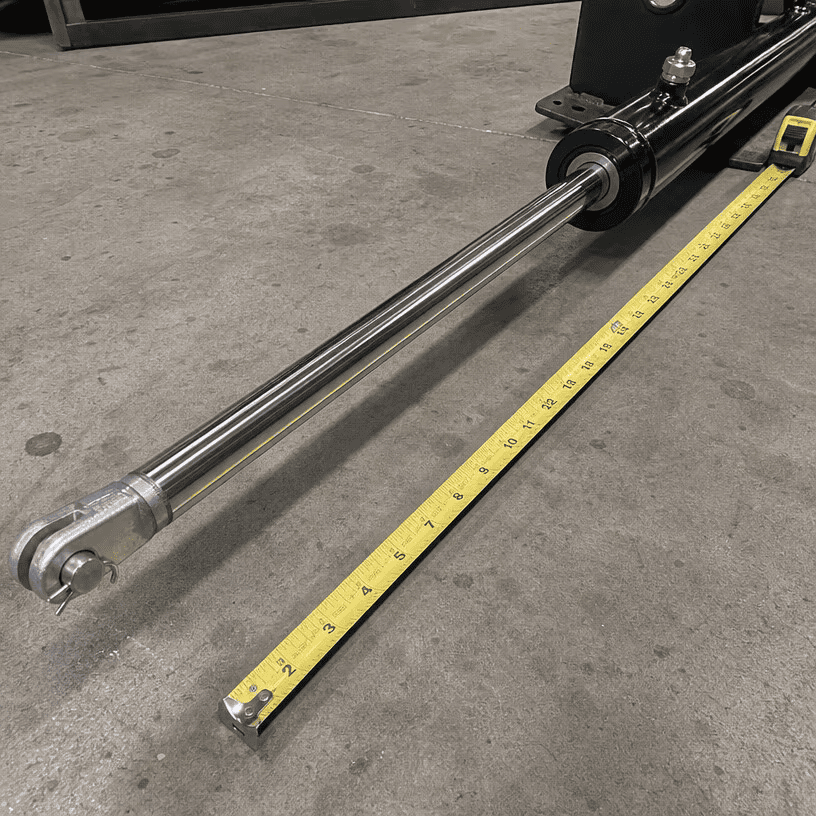

स्ट्रोक म्हणजे रॉड पूर्ण मागे घेतलेल्यापासून ते पूर्ण वाढवलेले अंतर. येथेच बहुतेक मोजमाप चुका होतात.
चुकीचा मार्ग:सिलेंडर मशीन बंद असताना उघडलेल्या रॉडवरून अंदाज लावणे.
1. सिलिंडर पूर्णपणे मागे घेतलेला मोजा — शेवटपासून शेवटपर्यंत, मध्यभागी पिन मध्यभागी पिन करा. याला आर.
2. सिलिंडर पूर्णपणे वाढवलेला मोजा — शेवटपासून शेवटपर्यंत, मध्यभागी पिन मध्यभागी पिन करा. याला ई कॉल करा.
3. स्ट्रोक = E − R(मानक सिलेंडरसाठी, रॉडचा प्रवास विस्तारित आणि मागे घेतलेल्या एकूण लांबीमधील फरकाच्या बरोबरीचा असतो).
उदाहरण: 24 इंच मागे घेतले, 60 इंच → स्ट्रोक 36 इंच वाढवले.
जर सिलिंडर मशीनवर असेल, तर तुम्ही स्ट्रोकच्या जागी मोजू शकता: रॉडला ग्रंथीवर चिन्हांकित करा, पूर्ण वाढवा, उघडलेल्या रॉडचे मोजमाप करा — ती उघडलेली लांबी म्हणजे स्ट्रोक.
युनिट्स कधीही मिसळू नका. प्रत्येक गोष्ट इंच किंवा सर्वकाही मिलीमीटरमध्ये मोजा. 36" स्ट्रोक आणि 900 मिमी स्ट्रोकसह कोट केलेला सिलेंडर समान सिलेंडर नाही.

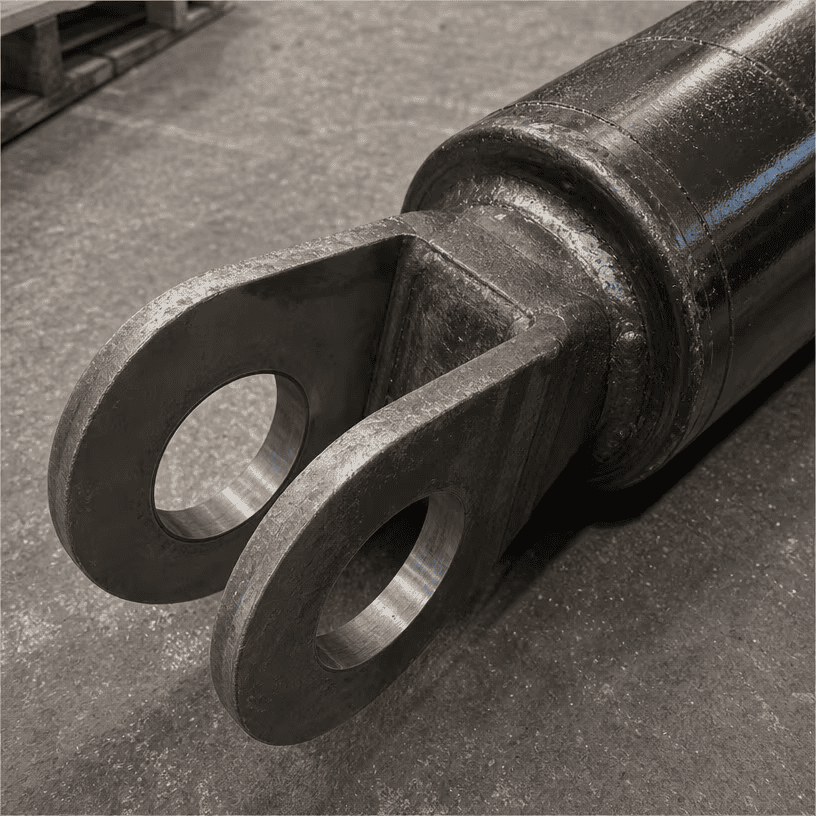

सिलेंडर मशीनला कसे जोडते ते माउंटिंग. चुकीच्या ऑर्डरचा हा दुसरा-सर्वात सामान्य स्रोत आहे.
पिन डोळा (क्लीव्हिस): पिन होलचा व्यास आणि कानांमधील रुंदी मोजा. पिन होल सेंटरपासून बॅरल/रॉडच्या टोकापर्यंतचे अंतर देखील लक्षात घ्या — या परिमाणांपासून कारखाने तयार होतात.
क्रॉस ट्यूब: ट्यूबचा बाहेरील व्यास आणि ट्यूबच्या टोकांमधील अंतर मोजा.
फ्लँज किंवा ट्रुनियन: बोल्ट होल पॅटर्न, बोल्टचा आकार आणि फ्लँजची जाडी लक्षात घ्या. ट्रुनिअन्ससाठी, पिनचा व्यास आणि बॅरलच्या बाजूने ट्रुनिअनची स्थिती.
सर्वात महत्वाचे: पिन केंद्रे. जेव्हा तुम्ही एकूण लांबी (मागे घेतलेले आणि वाढवलेले) देता, तेव्हा त्यांना पिन सेंटर ते पिन सेंटर द्या - हे मशीन प्रत्यक्षात पाहते. डोळ्यांच्या बाहेरील बाजूचे मोजमाप केल्याने पिन डोळ्याची जाडी दोनदा जोडते आणि तुमची बदली खूप लांब असेल.

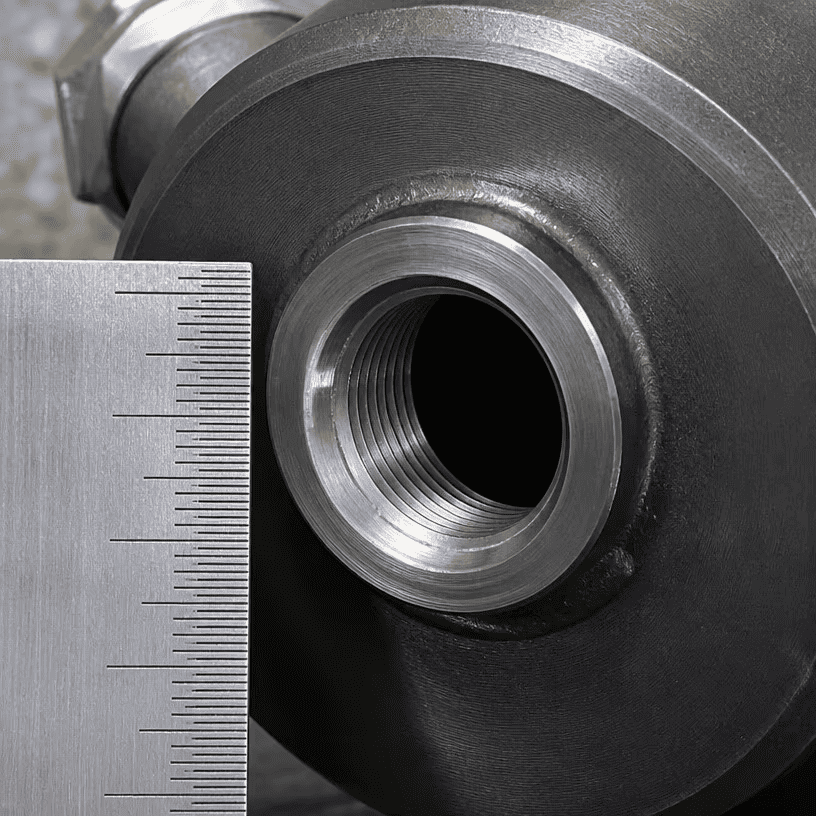

पोर्ट्स आहेत जेथे होसेस जोडतात. धागा चुकीचा घ्या आणि काहीही बसत नाही.
चार सामान्य मानके: SAE (UNF थ्रेड्स), NPT (टॅपर्ड पाईप), BSP (ब्रिटिश समांतर), आणि मेट्रिक.
कसे मोजायचे: पोर्ट व्यासाचा कॅलिपर करा, नंतर एक इंच (इंचसाठी) किंवा 10 मिमी (मेट्रिकसाठी) पेक्षा जास्त धागे मोजा. तुलना करा
| धागा | सिलिंडरवरील ठराविक आकार | नोट्स |
|---|---|---|
| एसएई ओ-रिंग (जेआयसी-शैली) | #6, #8, #10 | सरळ, ओ-रिंग चेहरा सील करते |
| NPT | 1/4", 3/8", 1/2" | टेपर्ड, थ्रेड्सवर सील |
| BSPP / BSPT | 1/4", 3/8", 1/2" | समांतर किंवा टॅपर्ड ब्रिटीश मानक |
| मेट्रिक | M18×1.5, M22×1.5 | सरळ मेट्रिक थ्रेड्स |
खात्री नाही? छायाचित्रत्याच्या शेजारी शासक असलेल्या पोर्टला रॅप करा आणि फोटो पाठवा. आम्ही चित्रातून धागा ओळखतो — अंदाज लावण्यापेक्षा वेगवान आणि सुरक्षित.
1. स्ट्रोक चुकीचे मोजणे — मागे घेतलेल्या आणि विस्तारित लांबीचे मोजमाप करण्याऐवजी अंदाज लावणे.
2. डोळ्यांच्या बाहेरील एकंदर लांबीचे मोजमाप — नेहमी पिन सेंटर टू पिन सेंटर वापरा.
3. मिक्सिंग इंच आणि मिलिमीटर — दोन युनिट सिस्टममध्ये उद्धृत केलेला एक सिलेंडर.
4. जीर्ण रॉड मोजणे - रॉड जिथे घातला आहे तिथून पातळ आहे; ते स्वच्छ करा आणि ग्रंथीच्या शेवटी मोजा.
5. पिनचा व्यास विसरणे — बोअर बरोबर आहे, माउंटिंग होल चुकीचे आहेत आणि सिलेंडर पिन होणार नाही.
6. फोटो नाहीत — सिलेंडरचा फोटो, डेटा प्लेट, माउंटिंग आणि पोर्ट्स तुम्ही नंबर पाठवण्यापूर्वी अर्ध्या प्रश्नांची उत्तरे देतात.
हे भरा आणि तुमच्या चौकशीसह पाठवा:
| मोजमाप | मूल्य | युनिट (मध्ये / मिमी) |
|---|---|---|
| बोर | ||
| रॉड व्यास | ||
| स्ट्रोक | ||
| मागे घेतलेली लांबी (पिन केंद्र ते पिन मध्यभागी) | ||
| विस्तारित लांबी (पिन केंद्र ते पिन मध्यभागी) | ||
| माउंटिंग प्रकार (पिन आय / क्लीव्हिस / क्रॉस ट्यूब / फ्लँज / ट्रुनियन) | ||
| पिन होल व्यास (पिन डोळा असल्यास) | ||
| पोर्ट थ्रेड (SAE / NPT / BSP / मेट्रिक) | ||
| पोर्ट आकार | ||
| फोटो जोडले आहेत? (सिलेंडर, डेटा प्लेट, माउंटिंग, पोर्ट) |
वर्कशीट पाठवा, अधिक:
1. सिलेंडरचे फोटो — साइड व्ह्यू, माउंटिंग एंड्स, पोर्ट्स, डेटा प्लेट
2. बॅरलवर कोणतेही मुद्रांक किंवा भाग क्रमांक
3. मशीन मेक आणि मॉडेल, माहित असल्यास
आम्ही तुमच्या मोजमापांमधून बदल तयार करतो किंवा आम्ही आमच्या कॅटलॉगच्या विरूद्ध भाग क्रमांकाचा संदर्भ देतो — जे तुम्हाला योग्य सिलेंडर जलद मिळेल. तुमच्या मोजमापांमध्ये काहीतरी जोडले नसल्यास, आम्ही स्टील कापण्यापूर्वी आमचे अभियंते विचारतील. आम्हाला अंदाज नाही.
जिनान हुआचेन इंडस्ट्रियल कं, लि. स्थापना १९९८. जिनान, शेंडोंग, चीन. तीन कारखाने. 300+ कर्मचारी. २५+ अभियंते. 50+ देशांमध्ये निर्यात. आम्ही हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स तयार करतो — टेलिस्कोपिक, टाय-रॉड, वेल्डेड, रिफ्यूज ट्रक, डंप ट्रेलर आणि तुमच्या मोजमापांसाठी तयार केलेले कस्टम बदलणे. ISO 9001:2015. इन-हाउस honing, QPQ उपचार, आणि दबाव चाचणी.
डेव्हिड गाणे - निर्यात विभाग
- WhatsApp / फोन: +86 153 7619 8599
- ईमेल: davidsong@mail.huachen.cc
- वेबसाइट: http://jnhcic.com/
- पत्ता: बिल्डिंग A9, यिनफेंग इंटरनॅशनल बायोलॉजी सिटी, नंबर 1177 चुनलान रोड, हाय-टेक झोन, जिनान सिटी, शेंडोंग प्रांत, चीन
तुमचे वर्कशीट आणि फोटो पाठवा. आम्ही कामाच्या दिवसात 24 तासांच्या आत फिटमेंट चेक आणि कोटसह उत्तर देतो.
