HCIC चे 63-4402-120 हे डंप ट्रकसाठी पिन-पिन माउंटिंग होईस्ट सिलेंडर आहे, ज्यामध्ये 125.31-इंच विस्तारित लांबी, 3/4 NPTF पोर्ट आणि सेवायोग्य सील सेट आहे.
Hydraulic port:
3/4NPTFOil volume listed:
2.2 gal भरणे / 9.4 gal विस्तारListed weight:

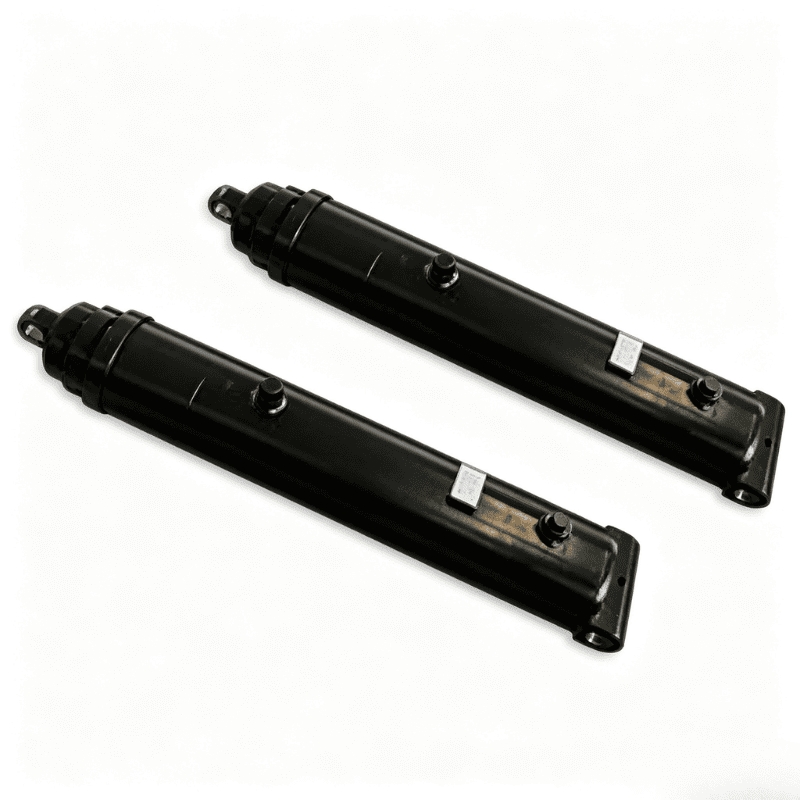

250lb63-4402-120 हे डंप ट्रकसाठी 4000 मालिका पिन-पिन माउंटिंग होईस्ट सिलेंडर आहे. त्याची दोन-पिन माउंटिंग व्यवस्था एका विशिष्ट मशीनच्या स्थापनेसाठी आहे जिथे सिलेंडर निश्चित माउंटिंग पॉइंट्स दरम्यान कार्य करते आणि कनेक्ट केलेल्या संरचनेच्या हालचालीचे अनुसरण करते.
HCIC कॅटलॉग या मॉडेलसाठी 125.31 इंच (3183 मिमी) विस्तारित आयाम, 84.19 इंच (2138 मिमी) बंद परिमाण आणि 3/4 NPTF पोर्ट सूचीबद्ध करतो. कॅटलॉग स्वयं-रक्तस्त्राव डिझाइन, प्री-लोडेड व्ही-पॅकिंग, फील्ड-ॲडजस्टेबल थ्रेडेड हेडनट आणि स्थिरतेसाठी लांब बेअरिंग लांबी देखील ओळखतो.
हा लेख फक्त मॉडेल 63-4402-120 कव्हर करतो.
| पॅरामीटर | 63-4402-120 तपशील |
|---|---|
| उत्पादन मालिका | 4000 मालिका |
| माउंटिंग शैली | पिन-पिन माउंटिंग |
| परिमाण ए | 84.19 इंच / 2138 मिमी |
| परिमाण बी | 41.12 इंच / 1044 मिमी |
| परिमाण C | 125.31 इंच / 3183 मिमी |
| परिमाण डी | 1.50 इंच / 38 मिमी |
| परिमाण ई | 2.06 इंच / 52 मिमी |
| परिमाण एफ | 2.00 इंच / 51 मिमी |
| परिमाण जी | 7.00 इंच / 178 मिमी |
| परिमाण जे | 2.06 इंच / 52 मिमी |
| परिमाण के | 19.50 इंच / 495 मिमी |
| परिमाण एम | कॅटलॉग टेबलमध्ये N/A |
| हायड्रॉलिक पोर्ट | 3/4 NPTF |
| तेल खंड सूचीबद्ध | 2.2 गॅल फिल / 9.4 गॅल विस्तार |
| सूचीबद्ध वजन | 250 पौंड |

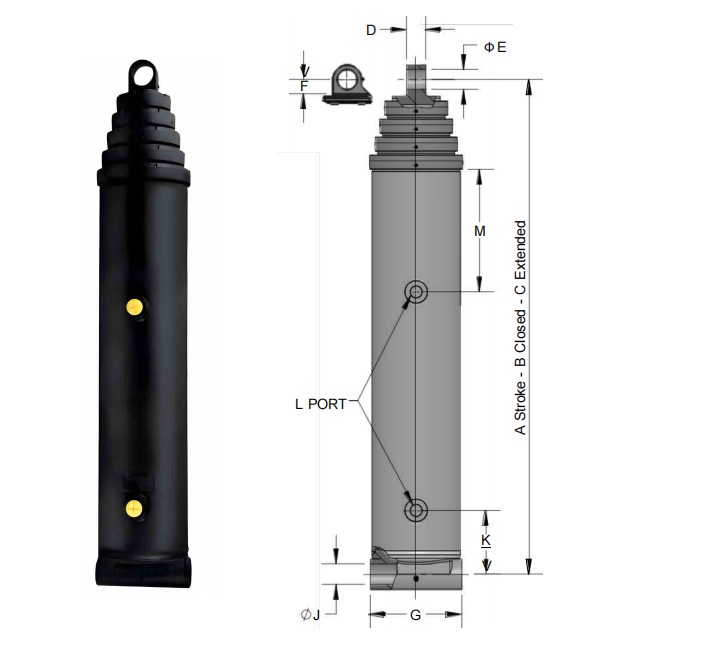

परिमाण HCIC कॅटलॉग ड्रॉइंगमध्ये दर्शविलेले अक्षर वापरतात. ऑर्डर देण्यापूर्वी संपूर्ण रेखांकन, पिन तपशील, हायड्रॉलिक दाब आणि स्थापना मंजुरीची पुष्टी करा.
63-4402-120 दोन मशीन पिन दरम्यान स्थापित केले आहे. एक टोक सिलेंडर बॉडीला आणि दुसरे टोक रॉड-एंड माउंटिंगला जोडते. हायड्रॉलिक सर्किट रॉडचा विस्तार करते किंवा मागे घेते म्हणून, पिन केंद्रे रेखीय हालचाली कनेक्ट केलेल्या टिपिंग यंत्रणेमध्ये हस्तांतरित करतात.
माउंटिंग व्यवस्थेसाठी अचूक फिटमेंट आवश्यक आहे. विद्यमान ॲक्ट्युएटर बदलण्यापूर्वी, तपासा:
- बंद आणि विस्तारित पिन-सेंटर अंतर
- पिन व्यास आणि बेअरिंग रुंदी
- संपूर्ण हालचालीद्वारे क्लीव्हिस संरेखन
- बंदर स्थिती आणि रबरी नळी बेंड त्रिज्या
- हेडनट आणि रॉडच्या टोकाभोवती क्लिअरन्स
- यांत्रिक थांबे आणि संभाव्य बाजूचे भार
योग्य कॅटलॉग लांबी स्वतःच पुष्टी करत नाही की सिलेंडर मशीनमध्ये फिट होईल. संपूर्ण माउंटिंग रेखांकन उत्पादनापूर्वी मंजूर केले पाहिजे.
कॅटलॉग 4000 मालिका पिन-पिन सिलेंडरसाठी स्व-रक्तस्त्राव डिझाइन ओळखतो. जेव्हा हायड्रॉलिक सिस्टीम भरली जाते आणि उपकरणाच्या प्रक्रियेनुसार चालविली जाते तेव्हा हे वैशिष्ट्य सिलिंडरला चालू करताना अडकलेली हवा सोडण्यास मदत करू शकते.
सिस्टमला अद्याप योग्य भरणे, हवा काढून टाकणे आणि तेल-स्वच्छता पद्धती आवश्यक आहेत. स्वयं-रक्तस्त्राव जलाशय, होसेस आणि कनेक्शनची तपासणी करण्याची गरज काढून टाकत नाही.
सिलेंडर प्री-लोडेड व्ही-पॅकिंग आणि स्व-समायोजित वेव्ह स्प्रिंग एनर्जायझरसह सूचीबद्ध आहे. कॅटलॉग एक पर्याय म्हणून उत्साही “Z” सील पॅकेज देखील ओळखतो. हायड्रॉलिक द्रवपदार्थ, तापमान आणि ऑपरेटिंग परिस्थितीनुसार अंतिम सील व्यवस्थेची पुष्टी केली पाहिजे.
थ्रेडेड हेडनट अतिरिक्त ताकद आणि फील्ड सील समायोजनासाठी सूचीबद्ध आहे. हे देखभाल कर्मचाऱ्यांना सील-संबंधित कामासाठी एक परिभाषित सेवा इंटरफेस देते. कोणत्याही सेवा ऑपरेशनपूर्वी, हायड्रॉलिक दाब वेगळे करा, जोडलेल्या संरचनेला समर्थन द्या आणि मशीनच्या सुरक्षित देखभाल प्रक्रियेचे अनुसरण करा.
एचसीआयसी स्थिरतेसाठी दीर्घ बेअरिंग लांबीची यादी करते. हे ॲक्ट्युएटरशी संबंधित आहे जे दोन पिन दरम्यान एक स्पष्ट रचना हलवते. योग्य पिन संरेखन, क्लीव्हिस कंडिशन आणि मशीन-साइड मार्गदर्शन अजूनही आवश्यक आहे कारण सिलेंडर अनियंत्रित साइड लोडिंगची भरपाई करण्याच्या उद्देशाने नाही.
रेषीय रॉडची हालचाल तयार करण्यासाठी हायड्रोलिक दाब पिस्टनवर कार्य करते. सिलेंडरचे शरीर आणि रॉडचे टोक दोन पिन केलेल्या कनेक्शनद्वारे ती हालचाल प्रसारित करतात. हायड्रॉलिक पंप आणि कंट्रोल व्हॉल्व्ह तेलाचा प्रवाह निर्धारित करतात, तर सर्किटचे दाब संरक्षण ऑपरेटिंग परिस्थिती मर्यादित करते.
मॉडेल 63-4402-120 साठी, कॅटलॉग उपलब्ध स्ट्रोक लिफाफा तपासण्यासाठी वापरलेली बंद आणि विस्तारित मितीय मूल्ये देते. मशीन डिझायनरने पुष्टी करणे आवश्यक आहे की टिपिंग स्ट्रक्चर त्याच्या संपूर्ण श्रेणीतून सिलेंडरला अनपेक्षित लोड मार्गावर बंधनकारक, तळाशी न टाकता किंवा जबरदस्तीने हलवू शकते.
- आर्टिक्युलेटेड टिपिंग उपकरणांसाठी पिन-पिन माउंटिंग
- 125.31 इंच / 3183 मिमी कॅटलॉग-सूचीबद्ध विस्तारित परिमाण
- 3/4 NPTF हायड्रॉलिक पोर्ट
- HCIC द्वारे सूचीबद्ध स्व-रक्तस्त्राव डिझाइन
- स्व-समायोजित वेव्ह स्प्रिंग एनर्जायझरसह प्री-लोड केलेले व्ही-पॅकिंग
- कॅटलॉगमध्ये सूचीबद्ध केलेले पर्यायी उर्जायुक्त “Z” सील पॅकेज
- जोडलेली ताकद आणि फील्ड सील समायोजनासाठी थ्रेडेड हेडनट
- स्थिरतेसाठी जास्त काळ पत्करण्याची लांबी
- स्थापना नियोजनासाठी इंच आणि मिलिमीटर परिमाणे
4000 मालिका HCIC कॅटलॉगमध्ये हायड्रॉलिक टिपिंग सोल्यूशन म्हणून सादर केली आहे. मॉडेल 63-4402-120 विचारासाठी योग्य आहे जेथे उपकरणांना पिन-पिन सिलेंडर आवश्यक आहे आणि मशीन इंटरफेस सूचीबद्ध आयामी लिफाफाशी जुळतो.
खरेदीदाराने लोड पथ, पिन संरेखन, ऑपरेटिंग गती, दाब, तेल प्रकार आणि रबरी नळीची पडताळणी केली पाहिजे. दीर्घ विस्तारित परिमाण इंस्टॉलेशन प्लॅनिंगला विशेषतः महत्वाचे बनवते: फिटमेंटची पुष्टी करण्यापूर्वी वाहतूक किंवा दुमडलेली स्थिती, पूर्ण टिपिंग स्थिती आणि सर्व मध्यवर्ती स्थिती तपासा.
प्रकल्प-विशिष्ट पुनरावलोकन प्राप्त करण्यासाठी खालील तपशील प्रदान करा:
1. मशीन प्रकार आणि टिपिंग कार्य
2. विद्यमान बंद आणि विस्तारित पिन केंद्रे
3. पिन व्यास, क्लेव्हिस रुंदी आणि बेअरिंग व्यवस्था
4. आवश्यक कार्यरत दबाव आणि पंप प्रवाह
5. हायड्रोलिक द्रव आणि ऑपरेटिंग तापमान
6. पोर्ट ओरिएंटेशन आणि रबरी नळी
7. सील प्राधान्य किंवा द्रव-सुसंगतता आवश्यकता
8. यांत्रिक स्टॉप आणि क्लिअरन्स माहिती
9. प्रमाण आणि गंतव्यस्थान
10. विद्यमान रेखाचित्र, नमुना मोजमाप किंवा छायाचित्रे
या तपशिलांमुळे सिलिंडरचे परिमाण केवळ नाममात्र मॉडेलच्या नावाऐवजी प्रत्यक्ष मशीनवर तपासले जाऊ शकतात.
HCIC औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि हायड्रॉलिक पॉवर युनिट्स तयार करते. त्याची अधिकृत वेबसाइट मानक, उद्देशाने तयार केलेली आणि सानुकूल हायड्रॉलिक समाधाने सादर करते.
63-4402-120 बदलण्यासाठी किंवा OEM प्रकल्पासाठी, विद्यमान सिलेंडर ड्रॉइंग आणि मशीन इंटरफेस तपशील पाठवा. HCIC फिटमेंटचे पुनरावलोकन करू शकते आणि उत्पादनापूर्वी अंतिम कॉन्फिगरेशनची पुष्टी करू शकते.
मॉडेल 63-4402-120 साठी, तांत्रिक पुनरावलोकनासाठी मशीन ड्रॉइंग, पिन परिमाणे, ऑपरेटिंग परिस्थिती आणि आवश्यक प्रमाण HCIC कडे पाठवा.
