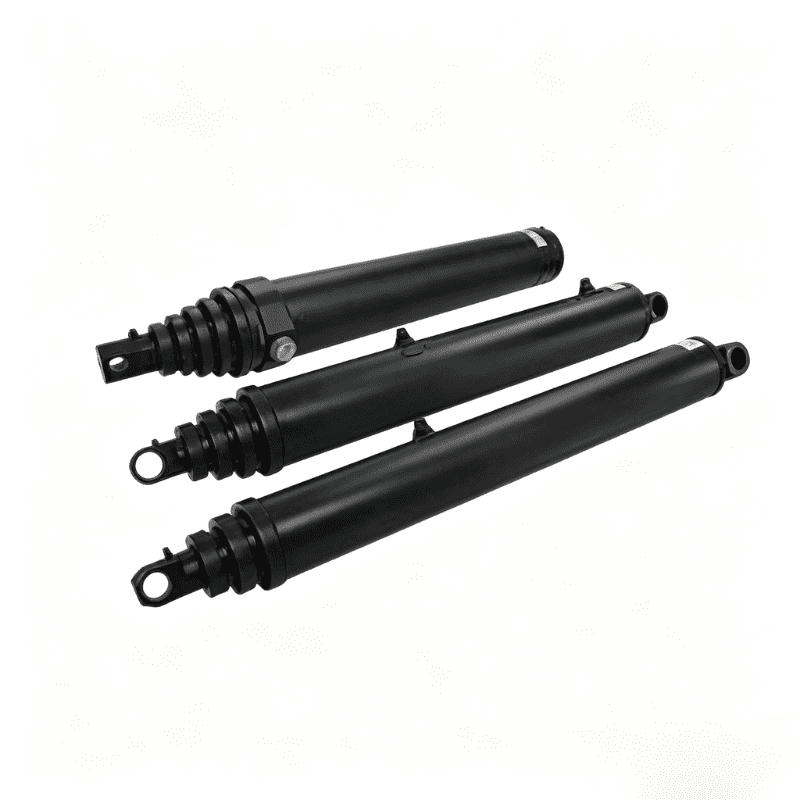

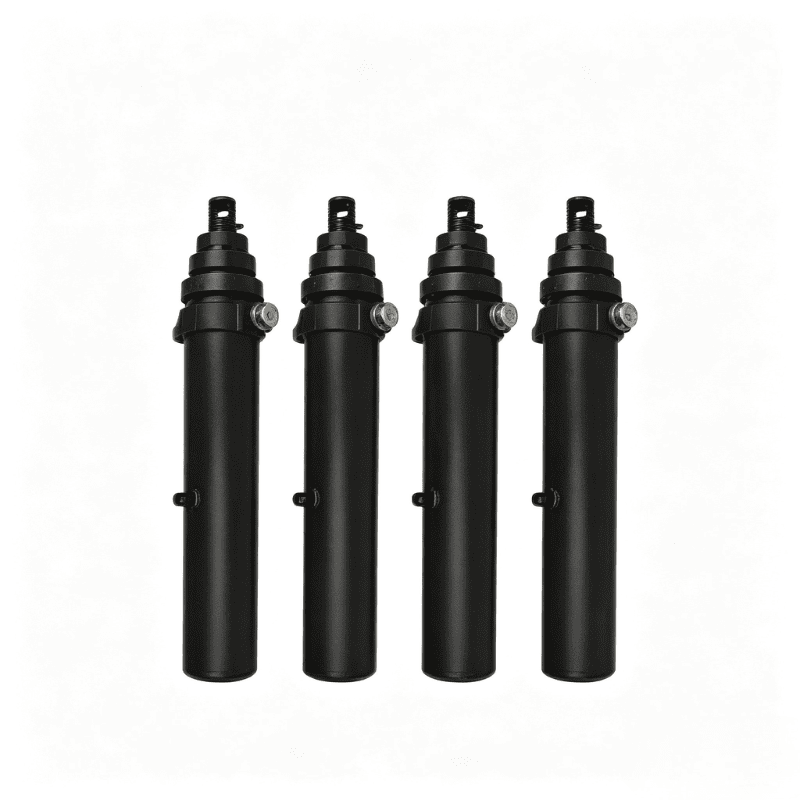

ट्रेलरसाठी पिन-पिन माउंटिंग टिपिंग सिलेंडर

63-4402-104 हा ट्रेलरसाठी 4000 मालिका पिन-पिन माउंटिंग टिपिंग सिलिंडर आहे. त्याचे पिन-टू-पिन माउंटिंग फॉरमॅट सिलिंडरला दोन मशीन माउंटिंग पॉईंट्समध्ये वेगळे फ्लँज किंवा फूट माउंटिंग व्यवस्थेची आवश्यकता न ठेवता जोडण्यास अनुमती देते.

कॅटलॉग 108.56 इंच (2757 मिमी) विस्तारित परिमाण, 71.94 इंच (1827 मिमी) बंद परिमाण आणि 3/4 NPTF पोर्ट सूचीबद्ध करते. सिलिंडर कॅटलॉगमध्ये दर्शविलेल्या माउंटिंग व्यवस्थेमध्ये स्थिर ऑपरेशनला समर्थन देण्यासाठी स्वयं-रक्तस्त्राव डिझाइन, प्री-लोड केलेले व्ही-पॅकिंग आणि लांब बेअरिंग लांबी देखील वापरते.

हा लेख फक्त मॉडेल 63-4402-104 कव्हर करतो.

---

I. तांत्रिक तपशील

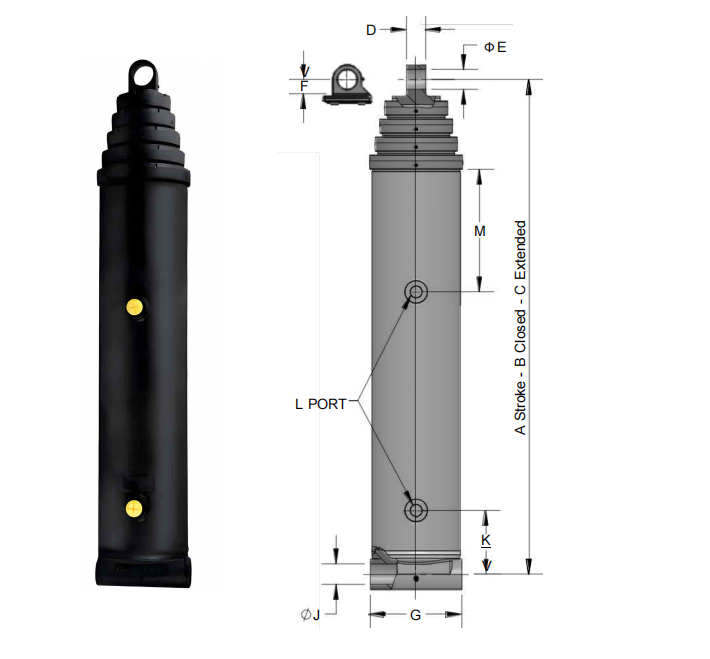

A ते M ही अक्षरे HCIC कॅटलॉगमधील मितीय रेखाचित्राचा संदर्भ देतात. ऑर्डर करण्यापूर्वी संपूर्ण इंस्टॉलेशन ड्रॉइंग, पिनचे परिमाण, कामाचा दाब आणि हायड्रॉलिक सर्किट आवश्यकतांची पुष्टी करा.

---

II. पिन-पिन माउंटिंग डिझाइन

पिन-पिन हायड्रॉलिक सिलिंडर दोन क्लीव्हिस किंवा लग पॉइंट्समध्ये स्थापित केले आहे. सिलेंडर बॉडी आणि रॉड-एंड कनेक्शन पिनद्वारे मशीन लोड स्थानांतरित करतात. हा लेआउट सामान्य आहे जेथे ॲक्ट्युएटरने टिपिंग बॉडी, लिंकेज किंवा इतर स्पष्ट रचनांचे पालन केले पाहिजे.

फिट बंद आणि विस्तारित परिमाणे पेक्षा अधिक द्वारे केले जाते. खरेदीदाराने तपासावे:

- दोन्ही टोकांना पिन-मध्य अंतर

- पिन व्यास आणि उपलब्ध बेअरिंग रुंदी

- क्लीव्हिस क्लिअरन्स आणि संरेखन

- हायड्रॉलिक पोर्ट दिशा

- संपूर्ण स्ट्रोकद्वारे नळीची हालचाल

- डोके आणि रॉडच्या टोकाभोवती यांत्रिक मंजुरी

63-4402-104 केवळ एकूण लांबीवरून न निवडता मंजूर मितीय रेखाचित्रातून निवडले पाहिजे.

---

III. कॅटलॉगमध्ये सूचीबद्ध बांधकाम वैशिष्ट्ये

3.1 स्व-रक्तस्त्राव डिझाइन

कॅटलॉग स्वयं-रक्तस्त्राव डिझाइन ओळखतो. प्रॅक्टिकल इन्स्टॉलेशनच्या कामात, हे चालू असताना सिलेंडरमध्ये अडकलेल्या हवेचे प्रमाण कमी करण्यास मदत करू शकते. उपकरण निर्मात्याच्या प्रक्रियेनुसार मशीन सर्किट अद्याप भरणे आणि शुद्ध करणे आवश्यक आहे.

3.2 री-लोड केलेले व्ही-पॅकिंग

सूचीबद्ध सीलिंग व्यवस्था स्वयं-समायोजित वेव्ह स्प्रिंग एनर्जायझरसह प्री-लोड केलेले व्ही-पॅकिंग वापरते. कॅटलॉग एक पर्याय म्हणून उत्साही “Z” सील पॅकेज देखील ओळखतो. हायड्रॉलिक द्रवपदार्थ, तापमान श्रेणी आणि अनुप्रयोगाच्या कामकाजाच्या परिस्थितीसाठी अंतिम सील कॉन्फिगरेशनची पुष्टी केली पाहिजे.

3.3 थ्रेडेड हेडनट

थ्रेडेड हेडनट अतिरिक्त ताकद आणि फील्ड सील समायोजनासाठी वैशिष्ट्य म्हणून सूचीबद्ध केले आहे. जेव्हा सील तपासणी किंवा समायोजन आवश्यक असते तेव्हा हे एक व्यावहारिक सेवा इंटरफेस देखील प्रदान करते. कोणत्याही फील्ड समायोजनाने मंजूर देखभाल प्रक्रियेचे पालन केले पाहिजे आणि दबाव अलगाव आणि सुरक्षित पृथक्करण पद्धती बदलू नये.

3.4 लांब बेअरिंग लांबी

कॅटलॉग स्थिरतेसाठी दीर्घ पत्करण्याची लांबी सूचीबद्ध करते. पिन-पिन इन्स्टॉलेशनमध्ये, मार्गदर्शन महत्त्वाचे असते कारण ॲक्ट्युएटर हलत्या संरचनेचे अनुसरण करतो. योग्य संरेखन आणि पिनची योग्य स्थिती आवश्यक आहे; लांब बेअरिंग लांबी सिलेंडरला अनियंत्रित साइड लोडिंगसाठी योग्य बनवत नाही.

---

IV. कामाचे तत्व

63-4402-104 हायड्रॉलिक दाब रेखीय हालचालीमध्ये रूपांतरित करते. जेव्हा तेल योग्य पोर्टमध्ये प्रवेश करते, तेव्हा पिस्टन क्षेत्रावर दबाव कार्य करतो आणि रॉड बाहेरून किंवा आतील बाजूस नेतो. रॉड-एंड आणि कॅप-एंड पिन त्या हालचाली कनेक्ट केलेल्या टिपिंग यंत्रणेकडे हस्तांतरित करतात.

वापरण्यायोग्य हालचाल कॅटलॉगमधील बंद आणि विस्तारित परिमाणांद्वारे परिभाषित केली जाते. हायड्रॉलिक व्हॉल्व्ह, पंप फ्लो, रिलीफ प्रोटेक्शन आणि मशीनची भूमिती सेवेमध्ये उपलब्ध असलेली वास्तविक गती आणि शक्ती निर्धारित करते.

सिलेंडरला स्वतंत्र उचलण्याचे साधन मानले जाऊ नये. त्याची निवड हायड्रॉलिक सर्किट आणि ज्या यांत्रिक संरचनेत ते पिन केले आहे त्याशी जुळले पाहिजे.

---

V. मुख्य उत्पादन फायदे

- जोडलेल्या हायड्रॉलिक उपकरणांसाठी पिन-पिन माउंटिंग

- 108.56 इंच / 2757 मिमी कॅटलॉग-सूचीबद्ध विस्तारित परिमाण

- 3/4 NPTF हायड्रॉलिक पोर्ट

- HCIC द्वारे सूचीबद्ध स्व-रक्तस्त्राव डिझाइन

- स्व-समायोजित वेव्ह स्प्रिंग एनर्जायझरसह प्री-लोड केलेले व्ही-पॅकिंग

- कॅटलॉगमध्ये सूचीबद्ध केलेले पर्यायी उर्जायुक्त “Z” सील पॅकेज

- जोडलेली ताकद आणि फील्ड सील समायोजनासाठी थ्रेडेड हेडनट

- स्थिरतेसाठी जास्त काळ पत्करण्याची लांबी

- बंद आणि विस्तारित परिमाणे इंच आणि मिलिमीटर दोन्ही युनिट्समध्ये उपलब्ध आहेत

---

सहावा. अर्ज आणि फिटमेंट

कॅटलॉग 4000 मालिका पिन-पिन सिलिंडर हायड्रॉलिक टिपिंग सोल्यूशन्स अंतर्गत ठेवते. 63-4402-104 उपकरणांसाठी विचारात घेतले जाऊ शकते जेथे सिलिंडर दोन पिनमध्ये बसविले जाणे आवश्यक आहे आणि उपलब्ध स्थापना लिफाफा कॅटलॉगच्या परिमाणांशी जुळतो.

फिटमेंटची पुष्टी करण्यापूर्वी, संपूर्ण मशीनच्या हालचालीचे पुनरावलोकन करा. सिलिंडरला पूर्ण मागे घेताना आणि वाढवताना पुरेशी क्लिअरन्स असणे आवश्यक आहे आणि टिपिंग संरचना हलताना पिन संरेखित राहणे आवश्यक आहे. होज रूटिंग देखील तपासले पाहिजे जेणेकरून 3/4 NPTF कनेक्शन नळी उत्पादकाच्या मर्यादेच्या पलीकडे वळण किंवा वाकण्याच्या संपर्कात येऊ नये.

---

VII. कोटेशनसाठी आवश्यक माहिती

तुमच्या चौकशीसह खालील माहिती पाठवा:

1. मशीन प्रकार आणि सिलेंडर कार्य

2. विद्यमान पिन-सेंटर परिमाणे

3. पिन व्यास आणि clevis रुंदी

4. आवश्यक बंद आणि विस्तारित लांबी

5. कामाचा दबाव आणि पंप प्रवाह

6. हायड्रोलिक द्रव आणि ऑपरेटिंग तापमान

7. पोर्ट ओरिएंटेशन आणि रबरी नळी

8. आवश्यक सील पर्याय

9. प्रमाण आणि वितरण गंतव्य

10. विद्यमान सिलेंडर रेखाचित्र किंवा स्पष्ट छायाचित्रे

रेखांकन विशेषतः महत्वाचे आहे जेव्हा बदली सिलिंडर विद्यमान टिपिंग यंत्रणेमध्ये बसणे आवश्यक आहे.

आठवा. वारंवार विचारले जाणारे प्रश्न

---

IX. HCIC बद्दल

HCIC औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि हायड्रॉलिक पॉवर युनिट्स तयार करते. कंपनीची अधिकृत वेबसाइट मानक, उद्देशाने तयार केलेली आणि सानुकूल हायड्रॉलिक सोल्यूशन्स सादर करते.

बदली किंवा OEM चौकशीसाठी, मशीनचे रेखाचित्र आणि संपूर्ण सिलेंडरचे परिमाण पाठवा. अंतिम तपशीलाची पुष्टी करण्यापूर्वी HCIC फिटमेंट आवश्यकतांचे पुनरावलोकन करू शकते.

---

X. कोटेशनची विनंती करा

मॉडेल 63-4402-104 साठी, विद्यमान सिलेंडरचे रेखाचित्र, पिनचे परिमाण, कामाच्या परिस्थिती आणि आवश्यक प्रमाण HCIC कडे तांत्रिक पुनरावलोकनासाठी पाठवा.
