OEM रिप्लेसमेंट प्लॅनिंगसाठी 53-4592-72 पिन-टू-पिन हायड्रॉलिक सिलेंडरचे परिमाण, 71.94-इंच स्ट्रोक, 3/4-इंच NPTF पोर्ट आणि 155 lb कॅटलॉग वजनाचे पुनरावलोकन करा.
Stroke:
1,827 मिमीClosed length:
930 मिमीExtended length:
2757 मिमीPort:

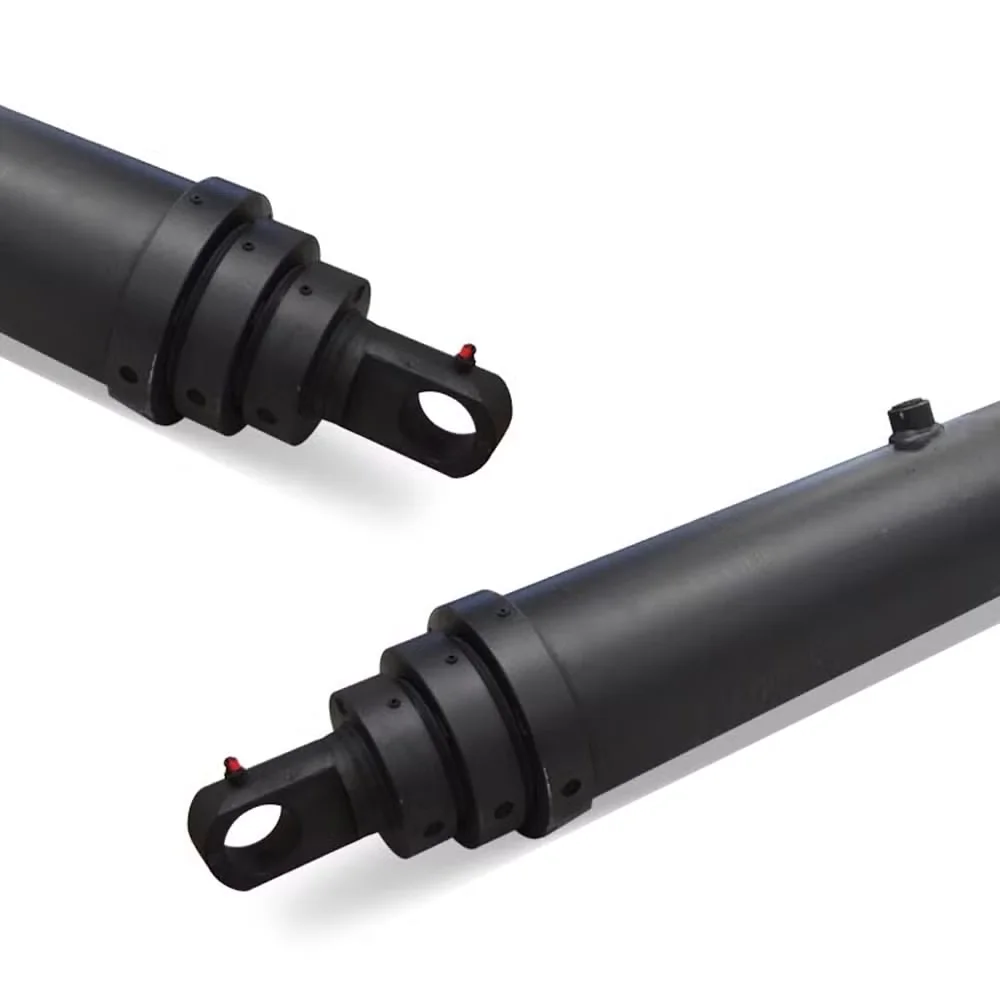

NPTF मध्ये 3/453-4592-72 पिन-टू-पिन हायड्रॉलिक सिलिंडर हे HCIC-2026 कॅटलॉगमध्ये सूचीबद्ध केलेले 4000 मालिका मॉडेल आहे. बदली किंवा OEM प्रकल्पासाठी त्याचे मुख्य मूल्य मितीय आहे: कॅटलॉग स्ट्रोक, बंद आणि विस्तारित लांबी, माउंटिंग भूमिती, पोर्ट, तेलाचे प्रमाण आणि एका उत्पादनाच्या पंक्तीमध्ये वजन ओळखतो.
या प्रकारचे सिलिंडर केवळ स्ट्रोकद्वारे निवडले जात नाही. पिन सेंटर्स, माउंटिंग कान, सभोवतालची क्लिअरन्स, हायड्रॉलिक कनेक्शन आणि उपलब्ध सेवा जागा या सर्व गोष्टी मशीनशी जुळल्या पाहिजेत. विद्यमान युनिट बदलणाऱ्या खरेदीदारासाठी, सर्वात सुरक्षित प्रारंभ बिंदू म्हणजे वर्तमान सिलेंडर रेखाचित्र किंवा फील्ड मापनांचा संपूर्ण संच.

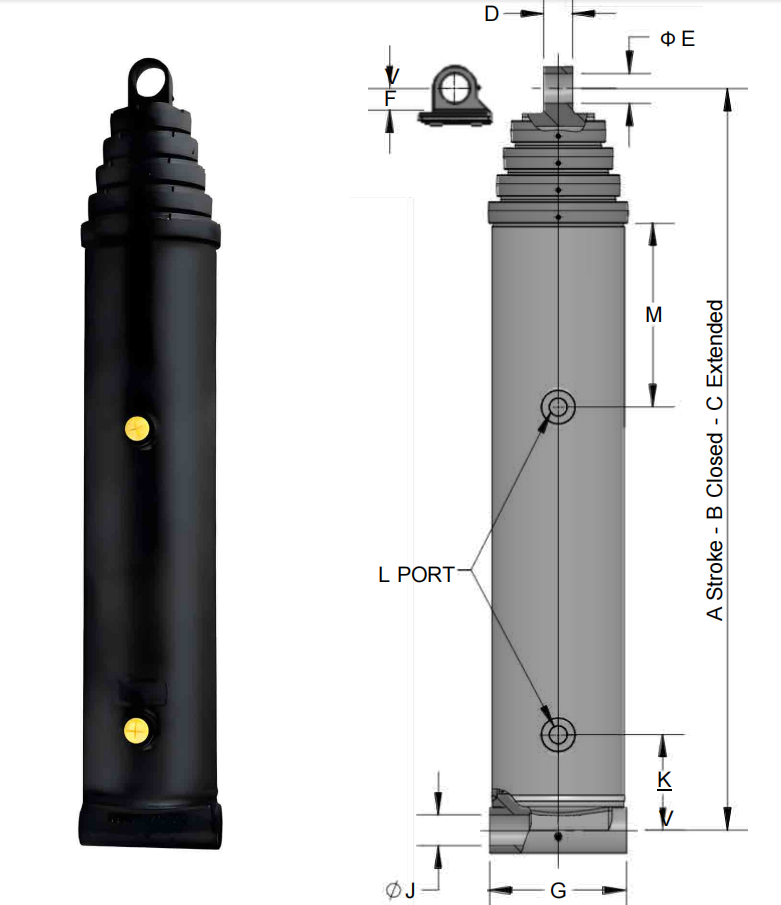

| आयटम | इंच मूल्य | मेट्रिक मूल्य |
|---|---|---|
| मॉडेल | ५३-४५९२-७२ | ५३-४५९२-७२ |
| मालिका | 4000 मालिका | 4000 मालिका |
| स्ट्रोक, ए | ७१.९४ इंच | 1,827 मिमी |
| बंद लांबी, बी | 36.62 इंच | 930 मिमी |
| विस्तारित लांबी, सी | 108.56 इंच | 2,757 मिमी |
| परिमाण डी | 1.50 इंच | 38 मिमी |
| परिमाण ई | २.०६ इंच | 52 मिमी |
| परिमाण एफ | 2.00 इंच | 51 मिमी |
| परिमाण जी | 7.00 इंच | 178 मिमी |
| परिमाण जे | २.०६ इंच | 52 मिमी |
| परिमाण के | 19.50 इंच | 495 मिमी |
| बंदर | NPTF मध्ये 3/4 | NPTF मध्ये 3/4 |
कॅटलॉग पृष्ठ या मॉडेलसाठी सार्वत्रिक दबाव रेटिंग, लोड रेटिंग किंवा मशीन-विशिष्ट कार्यप्रदर्शन हमी देत नाही. वास्तविक उपकरणांसाठी त्या आवश्यकतांची पुष्टी करणे आवश्यक आहे.

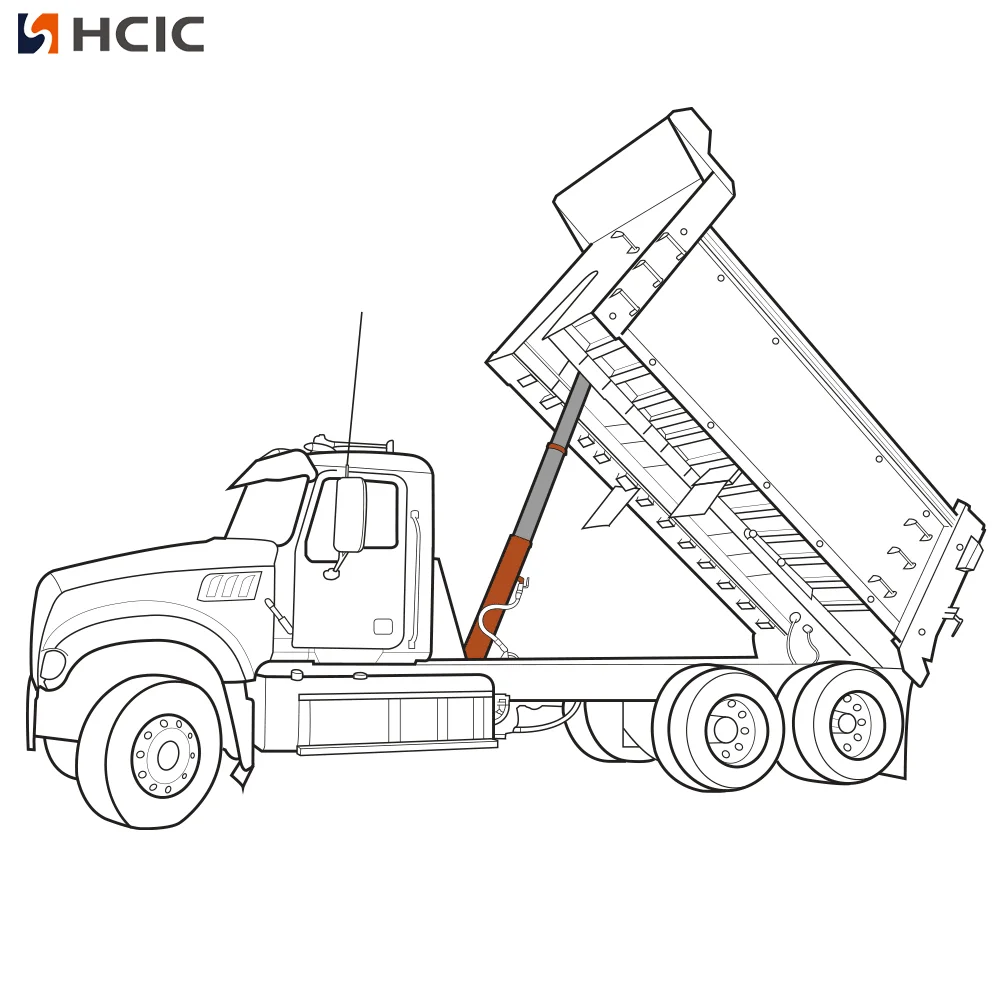

एक पिन-टू-पिन सिलिंडर दोन माउंटिंग पॉइंट्सद्वारे गती हस्तांतरित करतो. एक टोक एका निश्चित कंसाला जोडते आणि दुसरे हलत्या संरचनेला जोडते. जसजसे तेल सिलेंडरची लांबी बदलते, तसतसे दोन पिनमधील अंतर बदलते आणि मशीन त्याच्या डिझाइन केलेल्या कमानीतून फिरते.
त्यामुळे विस्तारित आणि बंद लांबी महत्त्वाची ठरते. 53-4592-72 पंक्ती 36.62 इंच बंद आणि 108.56 इंच विस्तारित सूचीबद्ध करते. कॅटलॉग स्ट्रोक संदर्भातील फरक आहे, परंतु मशीनला अद्याप सिलेंडर, पिन, कंस, होसेस आणि संरचनेच्या संपूर्ण प्रवासाच्या मार्गासाठी पुरेशी भौतिक खोली आवश्यक आहे.
डी, ई, एफ, जी, जे आणि के परिमाण बदलण्याच्या वेळी देखील महत्त्वाचे असतात. ते सिलेंडर बॉडी, माउंटिंग हार्डवेअर, पिन लोकेशन आणि कनेक्शन लिफाफा यांच्यातील संबंध नियंत्रित करू शकतात. एक सिलेंडर ज्यामध्ये योग्य स्ट्रोक आहे परंतु चुकीची माउंटिंग भूमिती एक महाग स्थापना समस्या निर्माण करू शकते.
बंद आणि विस्तारित मशीन स्थानांवर स्थापित पिन केंद्रे मोजा. पिनचा व्यास, ब्रॅकेटची रुंदी, कानातले अंतर, बुशिंगची स्थिती आणि भार ज्या दिशेने संयुक्तात प्रवेश करतो ते तपासा. वेगळ्या माउंटिंग लिफाफासाठी डिझाइन केलेल्या ब्रॅकेटमध्ये बदलण्याची सक्ती करू नका.
साइटच्या प्रक्रियेनुसार हायड्रॉलिक सर्किट सुरक्षितपणे विलग करून मशीनला त्याच्या संपूर्ण यांत्रिक श्रेणीतून हलवा. सिलेंडर बॉडी, रॉड, ब्रॅकेट, गार्ड, होसेस आणि जवळच्या स्ट्रक्चरमधील हस्तक्षेप पहा. विस्तारित लांबी या तपासणीचा फक्त एक भाग आहे.
कॅटलॉग NPTF पोर्टमध्ये 3/4 सूचीबद्ध करते. मशीनद्वारे वापरलेली फिटिंग मानक आणि सीलिंग पद्धत जुळवा. पूर्ण पिन-टू-पिन हालचालीसाठी पुरेशी रबरी नळी सोडा, घासणे, तीक्ष्ण वाकणे आणि फिरत्या स्टीलवर्कशी संपर्क रोखताना.
कॅटलॉग 1.3 गॅलन फिल ऑइल व्हॉल्यूम आणि 4.0 गॅलन विस्तारित ऑइल व्हॉल्यूम सूचीबद्ध करते. ही मूल्ये नियोजनासाठी उपयुक्त आहेत, परंतु संपूर्ण प्रणालीमध्ये रबरी नळीचे प्रमाण, झडपाचे प्रमाण, जलाशयाची पातळी आणि मशीनची ऑपरेटिंग स्थिती देखील समाविष्ट असते. चालू करण्यापूर्वी कार्यरत तेल पातळीची पुष्टी करा.
53-4592-72 चे OEM उपकरणे किंवा 71.94-इंच कॅटलॉग स्ट्रोकसह परिभाषित पिन-टू-पिन हायड्रॉलिक सिलेंडरची आवश्यकता असलेल्या पुनर्स्थित प्रकल्पांसाठी पुनरावलोकन केले जाऊ शकते. हे विशेषतः संबंधित असते जेव्हा खरेदीदाराकडे मोजण्यासाठी ड्रॉइंग किंवा विद्यमान सिलेंडर असतो आणि त्याला सामान्य सिलेंडरच्या शिफारसीऐवजी मितीय जुळणी आवश्यक असते.
अंतिम तांत्रिक निर्णयापूर्वी HCIC ला ऍप्लिकेशन लोड, ऑपरेटिंग प्रेशर, मोशन अँगल, सायकल फ्रिक्वेन्सी आणि इन्स्टॉलेशनचे फोटो मिळाले पाहिजेत. ते तपशील कॅटलॉग पंक्तीने बदललेले नाहीत.
53-4592-72 पिन-टू-पिन हायड्रॉलिक सिलिंडर हे प्रकल्पांसाठी एक मितीय-फिट उत्पादन आहे जेथे सिलेंडरने दोन मशीन पॉइंट्स एका परिभाषित 71.94-इंच स्ट्रोकद्वारे जोडले पाहिजेत. त्याची 36.62-इंच बंद लांबी, 108.56-इंच विस्तारित लांबी, NPTF पोर्टमध्ये 3/4, 1.3-गॅलन फिल व्हॅल्यू, 4.0-गॅलन विस्तारित मूल्य आणि 155 lb कॅटलॉग वजन OEM किंवा रिप्लेसमेंट पुनरावलोकनासाठी एक स्पष्ट प्रारंभ बिंदू प्रदान करते.
ऑर्डर देण्यापूर्वी पिन-सेंटर मोजमाप, ब्रॅकेट तपशील, हायड्रॉलिक डेटा आणि मशीन ड्रॉइंग HCIC ला पाठवा. मॉडेल संपूर्ण यंत्रणेला बसते की नाही याची पुष्टी करण्याचा हा व्यावहारिक मार्ग आहे.
HCIC, ज्याला जिनान Huachen Industrial Co., Ltd. म्हणूनही ओळखले जाते, हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि वाहन, कचरा हाताळणी, बांधकाम आणि औद्योगिक उपकरणांसाठी संबंधित घटकांचा पुरवठा करते. संपूर्ण मशीन डिझाइन आणि लागू सुरक्षा आवश्यकतांनुसार उत्पादनाच्या योग्यतेची पुष्टी केली पाहिजे.
