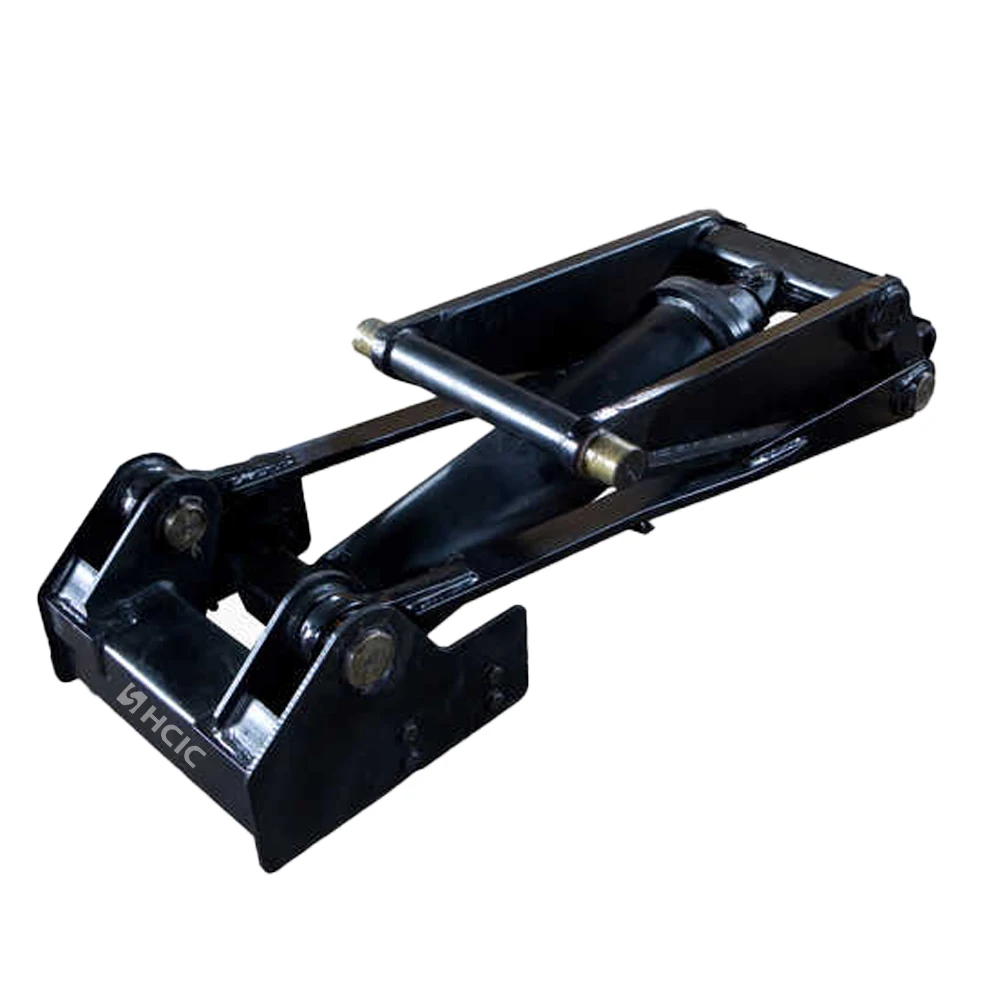

मॉडेल 516 पॉवर होईस्ट हे डंप ट्रेलर्ससाठी कॉम्पॅक्ट लिफ्टिंग सोल्यूशन आहे, ज्यामध्ये 24-इंच बॉडी डायमेंशन आणि इंस्टॉलेशन प्लॅनिंगसाठी 39.25-इंच होईस्ट लांबी आहे.

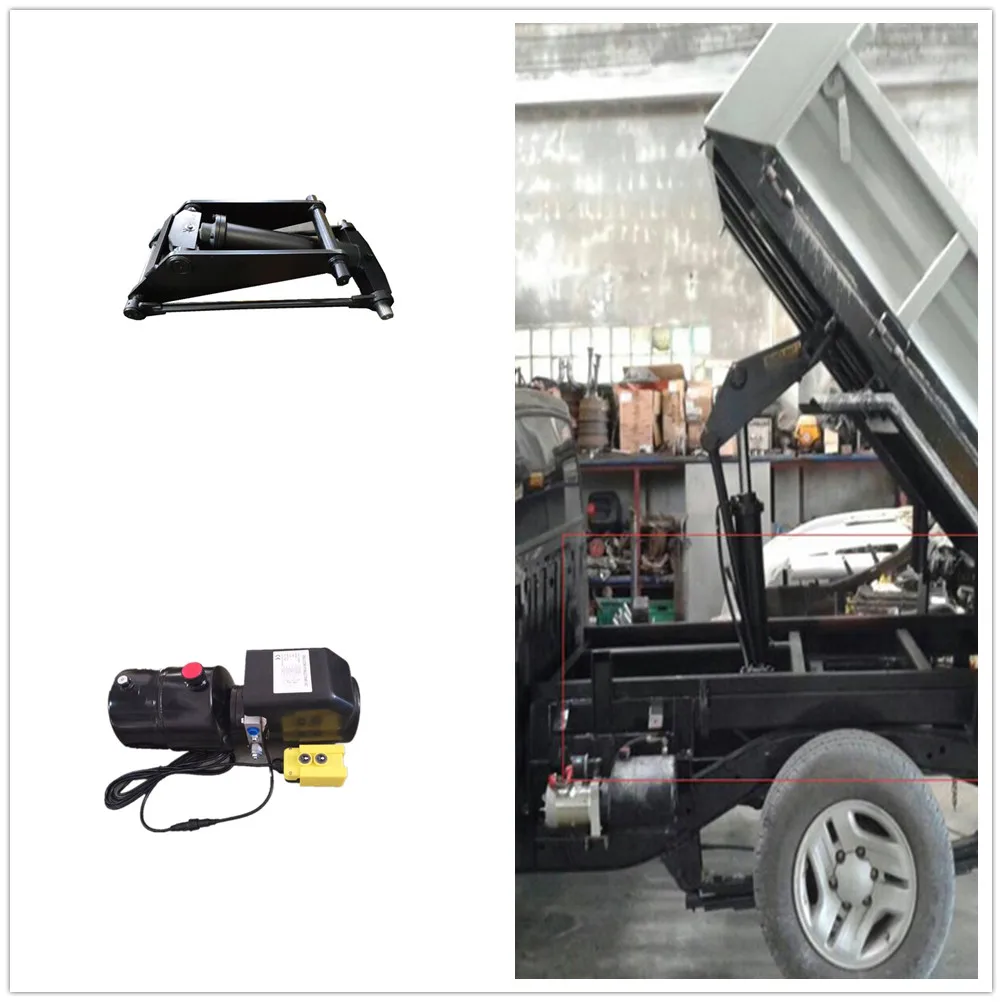

मॉडेल 516 पॉवर होईस्ट हा डंप-ट्रेलर लिफ्टिंग सिस्टमसाठी कॉम्पॅक्ट होईस्ट पर्याय आहे. त्याची कॅटलॉग परिमाणे ऑर्डर देण्यापूर्वी फ्रेम स्पेस, बिजागर भूमिती आणि हायड्रॉलिक इंस्टॉलेशन आवश्यकता तपासण्यासाठी एक व्यावहारिक प्रारंभिक बिंदू प्रदान करतात.
मॉडेल 516 पॉवर हॉईस्ट अमेरिकन पॉवर होइस्ट कॅटलॉगमध्ये A ते G पर्यंत सात मितीय संदर्भांसह सूचीबद्ध आहे. हे मोजमाप ट्रेलर बिल्डर किंवा बदली खरेदीदाराला केवळ उचलण्याची क्षमता वापरून उपकरणे निवडण्याऐवजी उपलब्ध माउंटिंग क्षेत्राशी हॉस्टची तुलना करण्यास मदत करते.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 516 |
| उत्पादन श्रेणी | शक्ती फडकवणे |
| परिमाण ए | 24.00 इंच |
| परिमाण बी | 28.50 इंच |
| परिमाण C | 19.50 इंच |
| परिमाण डी | ५.०० इंच |
| परिमाण ई | 39.25 इंच |
| परिमाण एफ | १६.२५ इंच |
| परिमाण जी | 10.00 इंच |
हे कॅटलॉग परिमाण आहेत. अंतिम मंजुरीपूर्वी ड्रॉइंगची ग्राहकाची वास्तविक फ्रेम, मुख्य बिंदू आणि इंस्टॉलेशन पद्धत तपासली पाहिजे.

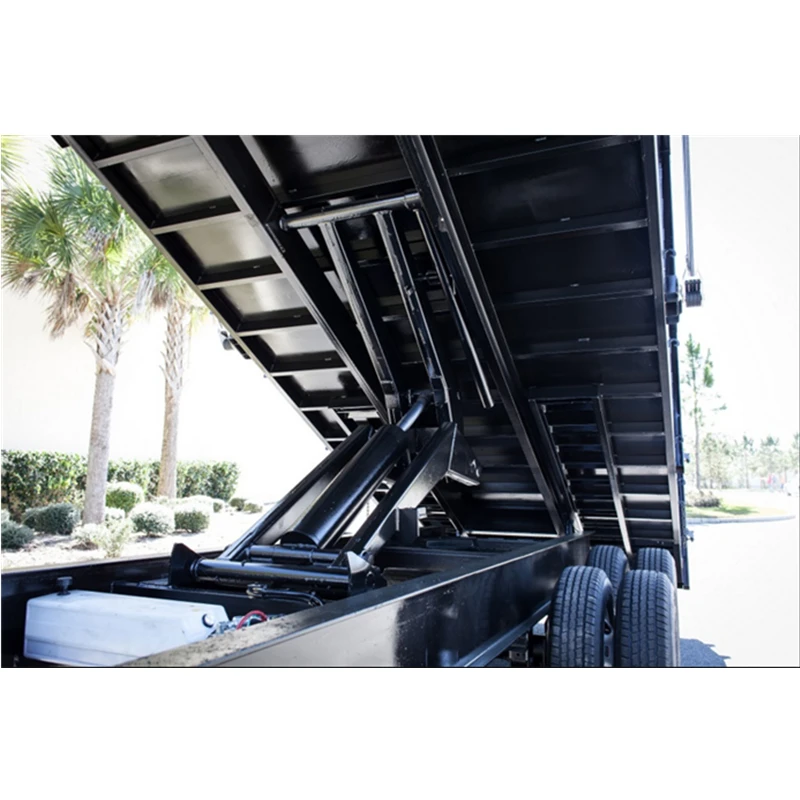

डंप-ट्रेलर होइस्ट उचलण्याचे बल पुरवण्यापेक्षा बरेच काही करते. हे फ्रेम रेलच्या दरम्यान बसावे लागेल, डंप बॉडी भूमितीसह कार्य करावे लागेल आणि हलत्या संरचनेसाठी पुरेशी मंजुरी सोडावी लागेल. म्हणून मॉडेल 516 पॉवर हॉईस्टचे तीन व्यावहारिक चरणांमध्ये मूल्यमापन केले जाऊ शकते.

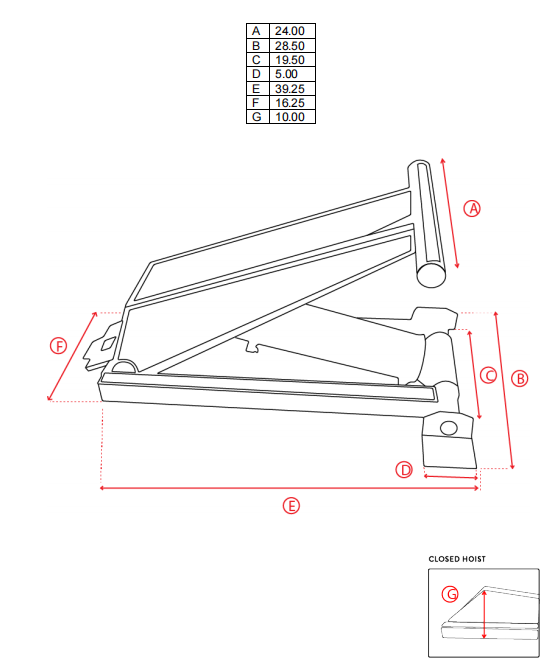

कॅटलॉग ड्रॉइंगमधून A, B आणि C या परिमाणांसह प्रारंभ करा. उपलब्ध फ्रेम स्पेस आणि डंप-बॉडी बिजागराच्या स्थितीसह त्यांची तुलना करा. जेव्हा शरीर फिरते तेव्हा कागदावर स्वीकार्य दिसणारे परिमाण अद्याप हस्तक्षेप करू शकते, म्हणून संपूर्ण हालचालीचा मार्ग तपासला पाहिजे.
D, F आणि G परिमाणे खरेदीदारास ट्रेलर फ्रेम आणि सपोर्टिंग ब्रॅकेटसह होईस्टच्या माउंटिंग संबंधांचे पुनरावलोकन करण्यास मदत करतात. योग्य माउंटिंग प्लेट्स, पिन सेंटर आणि मजबुतीकरण तपशील ट्रेलरच्या डिझाइनवर अवलंबून असतात. केवळ मॉडेल नंबरवरून त्यांचा अंदाज लावू नये.
मॉडेल 516 साठी आकारमान E 39.25 इंच म्हणून सूचीबद्ध केले आहे. हे मोजमाप जेव्हा मर्यादित-लांबीच्या डंप बॉडीच्या खाली स्थित असणे आवश्यक आहे तेव्हा हे मोजमाप महत्त्वाचे आहे. बंद स्थिती, शरीराचा कोन आणि सेवा प्रवेशासाठी आवश्यक असलेल्या जागेसह त्याचे एकत्र पुनरावलोकन केले पाहिजे.
अचूक मॉडेल नंबर वापरल्याने OEM किंवा बदली चौकशी प्रक्रिया करणे सोपे होते. हे पुरवठादाराला स्पष्ट संदर्भ बिंदू देते तर खरेदीदार ट्रेलरची रचना, माउंटिंग व्यवस्था आणि ऑपरेटिंग आवश्यकतांची पुष्टी करतो.
बदली विनंतीसाठी, खरेदीदाराने मॉडेल प्लेट किंवा कॅटलॉग संदर्भ, विद्यमान स्थापनेची छायाचित्रे, उपलब्ध माउंटिंग परिमाणे आणि ट्रेलरची उचलण्याची व्यवस्था पाठवावी. मूळ युनिट सुधारित केले असल्यास, सुधारित परिमाणे स्वतःहून जुन्या मॉडेल क्रमांकापेक्षा अधिक उपयुक्त आहेत.
मॉडेल 516 पॉवर होईस्ट डंप-ट्रेलर लिफ्टिंग-सिस्टम चर्चेसाठी आहे जेथे कॉम्पॅक्ट होइस्ट लेआउट आणि डायमेंशनल फिट महत्वाचे आहेत. अंतिम सुयोग्यता ट्रेलर बॉडी, लोड, बिजागर स्थिती, हायड्रॉलिक सर्किट आणि स्ट्रक्चरल डिझाइनवर अवलंबून असते. कॅटलॉगचे परिमाण स्वतःहून उचल-क्षमता रेटिंग स्थापित करत नाहीत.
मॉडेल 516 पॉवर हॉस्टसाठी फिटमेंट पुनरावलोकनाची विनंती करण्यासाठी, प्रदान करा:
- ट्रेलर प्रकार आणि शरीराचे परिमाण
- उपलब्ध प्रतिष्ठापन जागा
- बिजागर आणि माउंटिंग-पिन स्थाने
- विद्यमान हायड्रॉलिक घटक, जर ही बदली असेल
- आवश्यक लिफ्टिंग क्रम
- वर्तमान स्थापनेचे फोटो किंवा आकारमान रेखाचित्र
- ऑपरेटिंग वातावरण आणि अपेक्षित कर्तव्य चक्र
ही माहिती HCIC ला कॅटलॉगमध्ये न दर्शविलेले तपशील गृहीत न धरता अर्जाचे पुनरावलोकन करण्यास अनुमती देते.
संपूर्ण डंप-ट्रेलर लिफ्टिंग व्यवस्थेचा भाग म्हणून मॉडेल 516 पॉवर हॉईस्टचे सर्वोत्तम मूल्यमापन केले जाते. त्याची कॅटलॉग परिमाणे-विशेषत: 24.00-इंच A आयाम, 39.25-इंच E परिमाण आणि 10.00-इंच G परिमाण—खरेदीदारांना स्थापनेची जागा तपासण्यासाठी एक स्पष्ट आधार देतात. अचूक अवतरणासाठी, ट्रेलरचे रेखाचित्र आणि मापन केलेली माउंटिंग माहिती HCIC ला पाठवा.
जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड (HCIC) औद्योगिक आणि वाहन अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स विकसित आणि तयार करते. मॉडेल 516 प्रकल्पासाठी, HCIC उपलब्ध इंस्टॉलेशन माहितीचे पुनरावलोकन करू शकते आणि अवतरणासाठी आवश्यक असलेल्या पुढील तांत्रिक तपशीलांवर सल्ला देऊ शकते.
मॉडेल 516 पॉवर हॉस्ट पुनरावलोकनाची विनंती करा:
