डंप ट्रेलर कॅटलॉग परिमाणांसाठी मॉडेल 621 पॉवर होइस्टचे पुनरावलोकन करा आणि ऑर्डर देण्यापूर्वी ट्रेलर फ्रेम स्पेस, माउंटिंग भूमिती, बॉडी क्लिअरन्स आणि सेवा प्रवेश तपासा.

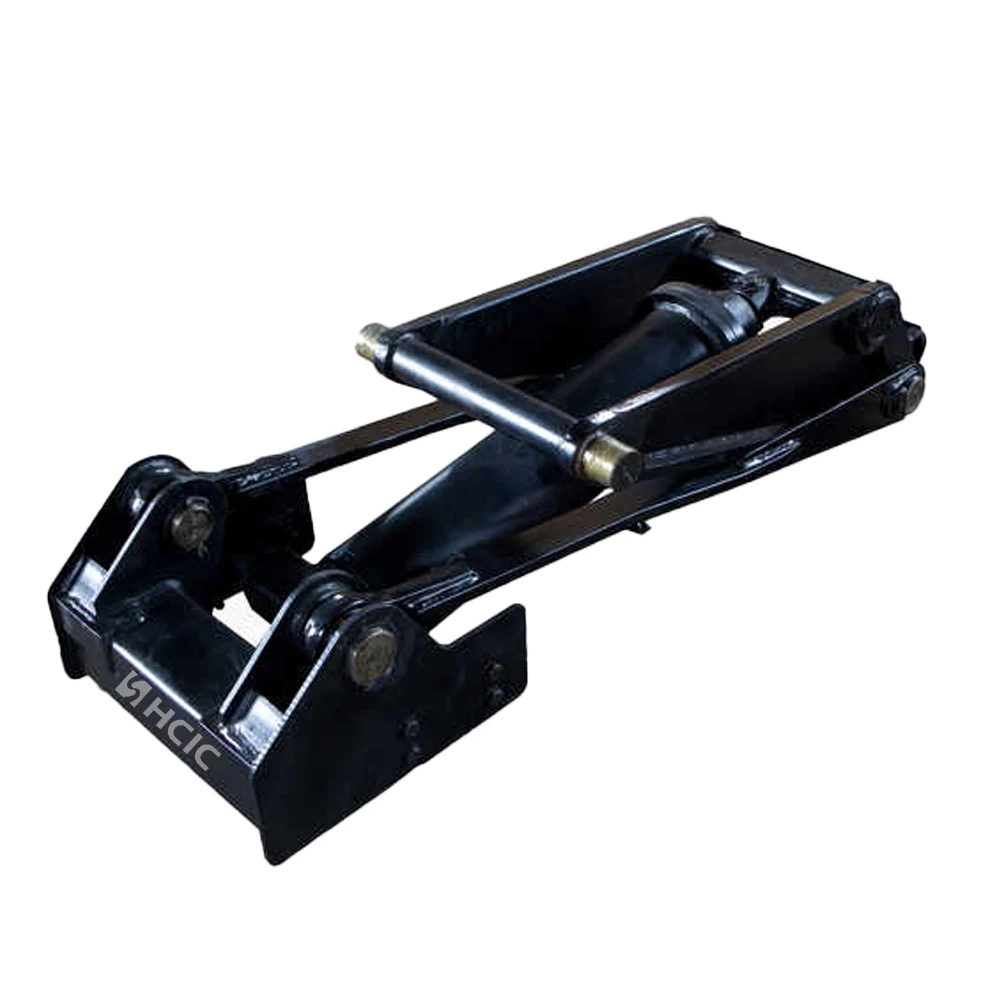

डंप ट्रेलर्ससाठी मॉडेल 621 पॉवर होईस्ट ट्रेलर लिफ्टिंग-सिस्टम ऍप्लिकेशन्ससाठी पुरवलेल्या अमेरिकन पॉवर होइस्ट कॅटलॉगमध्ये सूचीबद्ध आहे. OEM बिल्डर किंवा रिप्लेसमेंट खरेदीदारासाठी, महत्त्वाची पहिली पायरी म्हणजे डायमेंशनल फिटमेंट: होइस्टने ट्रेलर फ्रेम, डंप-बॉडी मूव्हमेंट, माउंटिंग पॉइंट आणि हायड्रॉलिक व्यवस्थेसह कार्य केले पाहिजे.

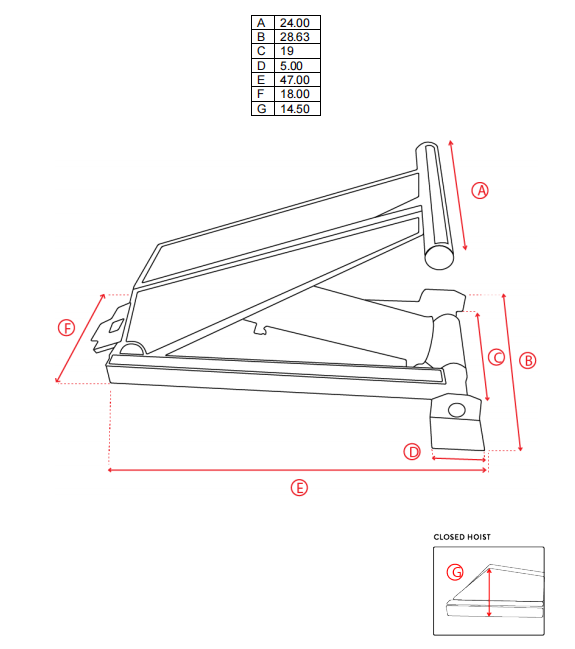

मॉडेल 621 पृष्ठ सात आयामी संदर्भ देते, A ते G. हे मोजमाप अंतिम ब्रॅकेट, पिन आणि मजबुतीकरण तपशील मंजूर होण्यापूर्वी ट्रेलर ड्रॉइंग पुनरावलोकनासाठी एक व्यावहारिक प्रारंभिक बिंदू प्रदान करतात.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 621 |
| उत्पादन श्रेणी | शक्ती फडकवणे |
| परिमाण ए | 24.00 इंच |
| परिमाण बी | 28.63 इंच |
| परिमाण C | 19.00 इंच |
| परिमाण डी | ५.०० इंच |
| परिमाण ई | 47.00 इंच |
| परिमाण एफ | १८.०० इंच |
| परिमाण जी | 14.50 इंच |
वरील मूल्ये पुरवलेल्या कॅटलॉगमधील मॉडेल 621 पृष्ठावरून प्रतिलेखित केली आहेत. उत्पादन किंवा बदली मंजुरीपूर्वी वास्तविक ट्रेलरच्या विरूद्ध नवीनतम तांत्रिक रेखाचित्राची पुष्टी करा.

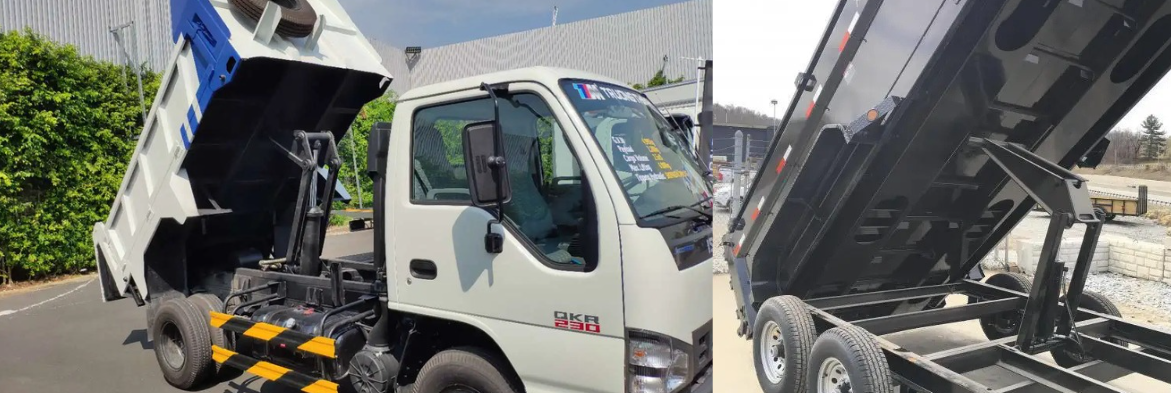

ट्रेलर होइस्ट बदलत्या यांत्रिक कोनातून चालते. बंद डंप बॉडीच्या खाली उपलब्ध असलेली जागा बदलू शकते कारण शरीर उचलू लागते. फ्रेम क्रॉसमेम्बर्स, कंस, हायड्रॉलिक होसेस आणि शरीराच्या खाली संपूर्ण हालचाली दरम्यान स्पष्ट असणे आवश्यक आहे.
या कारणास्तव, मॉडेल 621 पॉवर हॉईस्टचे मूल्यांकन केवळ मॉडेल नंबरद्वारे निवडण्याऐवजी संपूर्ण लिफ्टिंग सिस्टमचा भाग म्हणून केले जावे. ट्रेलरची रचना, मागील बिजागराची स्थिती, माउंटिंग व्यवस्था आणि हायड्रोलिक सर्किट या सर्वांचा अंतिम स्थापनेवर परिणाम होतो.
फ्रेम आणि डंप बॉडीमधील उपलब्ध जागेसह होइस्टची तुलना करताना A, B आणि C या परिमाणांसह प्रारंभ करा. बंद स्थितीचे मोजमाप करा, नंतर लिफ्टिंग सायकल दरम्यान शरीराच्या हालचालीच्या मार्गाचे पुनरावलोकन करा.
स्टॅटिक क्लीयरन्स तपासणी शरीर फिरते तेव्हा उद्भवणारा संपर्क प्रकट करू शकत नाही. बंद ट्रेलरमधून घेतलेल्या एका मापापेक्षा एक आकारमान रेखाचित्र किंवा चिन्हांकित स्थापना छायाचित्रे अधिक उपयुक्त आहेत.
D, F आणि G परिमाणे खरेदीदारास समर्थन प्लेट्स, पिन पोझिशन्स आणि फ्रेम मजबुतीकरण यावर चर्चा करण्यास मदत करतात. ते संपूर्ण कंस रेखाचित्र म्हणून मानले जाऊ नये. वास्तविक माउंटिंग डिझाइनमध्ये प्रतिक्रिया भार, पिन संरेखन, वेल्ड लेआउट आणि लिफ्टिंग फोर्स प्राप्त होणारी रचना यांचा समावेश असणे आवश्यक आहे.
समर्थन व्यवस्थेला तपासणी, रबरी नळी आणि भविष्यातील सेवा कार्यासाठी पुरेसा प्रवेश देखील आवश्यक आहे. जर नियमित प्रवेश अवरोधित केला असेल तर एक घट्ट स्थापना स्वयंचलितपणे चांगली स्थापना नाही.
मॉडेल 621 साठी परिमाण E 47.00 इंच म्हणून सूचीबद्ध केले आहे. या मूल्याची उपलब्ध स्थापना लांबी, क्लोज-बॉडी पोझिशन आणि जवळपासच्या क्रॉसमेंबर्स किंवा उपकरणांच्या स्थानाशी तुलना करा.
एकंदर व्यवस्थेने हायड्रॉलिक कनेक्शन आणि व्हिज्युअल तपासणीसाठी देखील जागा सोडली पाहिजे. अंतिम मान्यता नवीनतम रेखाचित्र आणि संपूर्ण हालचाली लिफाफावर आधारित असावी.
डंप ट्रेलर्ससाठी मॉडेल 621 पॉवर हॉईस्ट लिफ्टिंग-सिस्टम प्रकल्पांशी संबंधित आहे जेथे परिभाषित कॅटलॉग मॉडेल आणि आयामी संदर्भ आवश्यक आहे. यांत्रिक आणि हायड्रॉलिक आवश्यकतांची पुष्टी झाल्यावर OEM ट्रेलर बिल्ड, बदलण्याचे काम आणि सिस्टम रीडिझाइनसाठी त्याचे पुनरावलोकन केले जाऊ शकते.
पुरवठा केलेले मॉडेल 621 पृष्ठ परिमाण सूचीबद्ध करते परंतु या मॉडेलसाठी सत्यापित क्षमता, कार्य-दबाव मूल्य, सेवा-जीवन आकृती किंवा प्रमाणपत्र प्रदान करत नाही. वास्तविक प्रकल्पासाठी या तपशीलांची पुष्टी करणे आवश्यक आहे आणि मॉडेल क्रमांकावरून अनुमान काढले जाऊ नये.
OEM किंवा बदली पुनरावलोकनासाठी, पाठवा:
ही माहिती HCIC ला लपवलेले स्ट्रक्चरल किंवा हायड्रॉलिक तपशील गृहीत न धरता फिटमेंटचे मूल्यांकन करण्यास मदत करते.
हे डंप-ट्रेलर लिफ्टिंग-सिस्टम ऍप्लिकेशन्ससाठी येथे विचारात घेतलेले कॅटलॉग-सूचीबद्ध पॉवर हॉस्ट आहे. अंतिम उपयुक्तता ट्रेलरची रचना, माउंटिंग व्यवस्था आणि हायड्रॉलिक प्रणालीवर अवलंबून असते.
कॅटलॉगमध्ये A 24.00 इंच, B 28.63 इंच, C 19.00 इंच, D 5.00 इंच, E 47.00 इंच, F 18.00 इंच आणि G 14.50 इंच आहेत.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 621 |
| उत्पादन श्रेणी | शक्ती फडकवणे |
| परिमाण ए | 24.00 इंच |
| परिमाण बी | 28.63 इंच |
| परिमाण C | 19.00 इंच |
| परिमाण डी | ५.०० इंच |
| परिमाण ई | 47.00 इंच |
| परिमाण एफ | १८.०० इंच |
| परिमाण जी | 14.50 इंच |
पुरवठा केलेल्या मॉडेल 621 पृष्ठावर कोणतेही सत्यापित क्षमता मूल्य दर्शविलेले नाही. संपूर्ण ट्रेलर डिझाइन आणि प्रकल्प आवश्यकतांच्या विरूद्ध क्षमतेचे पुनरावलोकन करणे आवश्यक आहे.
आपोआप नाही. बदली निर्णय घेण्यापूर्वी माउंटिंग पॉइंट्स, पिन सेंटर्स, क्लिअरन्स, शरीराची हालचाल, हायड्रॉलिक कनेक्शन आणि फ्रेमची ताकद या सर्व गोष्टी तपासल्या पाहिजेत.
परिमाण E 47.00 इंच म्हणून सूचीबद्ध आहे. त्याची उपलब्ध स्थापना लांबी, बंद शरीर स्थिती, सेवा प्रवेश आणि जवळपासच्या फ्रेम सदस्यांशी तुलना केली पाहिजे.
मॉडेल संदर्भ, ट्रेलर तपशील, मोजलेली स्थापना जागा, बिजागर आणि पिन स्थाने, छायाचित्रे किंवा रेखाचित्रे, विद्यमान हायड्रॉलिक माहिती आणि आवश्यक उचलण्याचा क्रम पाठवा.
अचूक अवतरणासाठी, ट्रेलरचे रेखाचित्र, माउंटिंग माप आणि उपलब्ध हायड्रॉलिक माहिती HCIC ला पाठवा. अंतिम निर्णयाने नवीनतम रेखाचित्र आणि संपूर्ण उचलण्याची व्यवस्था वापरली पाहिजे.
जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड (HCIC) वाहन आणि औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स विकसित आणि तयार करते. मॉडेल 621 प्रोजेक्टसाठी, HCIC उपलब्ध इंस्टॉलेशन माहितीचे पुनरावलोकन करू शकते आणि OEM किंवा रिप्लेसमेंट कोटेशनसाठी आवश्यक तांत्रिक तपशील ओळखू शकते.
मॉडेल 621 पॉवर हॉस्ट पुनरावलोकनाची विनंती करा:
