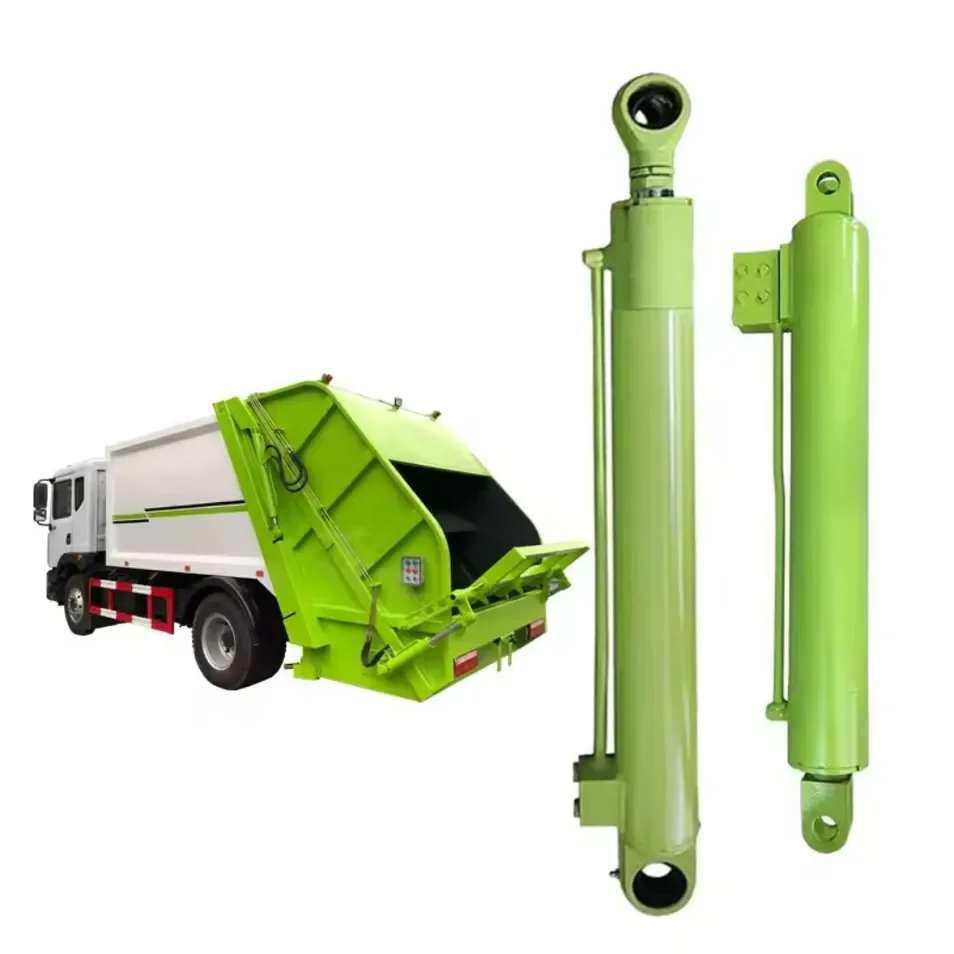

L-HYC00905 हे 5.5-इंच बोअर, 2.5-इंच रॉड आणि स्लाइड-पॅनल ऍप्लिकेशनसाठी 37-इंच स्ट्रोकसह कचरा ट्रकसाठी मागील लोडर स्लाइड सिलेंडर आहे.
Bore:
५.५ इंचRod:
2.5 इंचStroke:
३७ इंचमागील लोडर कचरा ट्रकवरील स्लाइड सिलेंडरचे काम समोरच्या लोडरवरील आर्म सिलिंडरपेक्षा वेगळे असते. हे लोडिंग आणि ट्रान्सफर सायकलद्वारे स्लाइड पॅनेल हलवून शरीराच्या आत कार्य करते. म्हणजे उपलब्ध इंस्टॉलेशन स्पेस, स्ट्रोक पाथ आणि कनेक्शन पॉइंट्स हे सिलेंडरच्या फोर्स क्लासइतकेच महत्त्वाचे आहेत.
HCIC ने L-HYC00905 ला L स्लाइड सिलेंडर म्हणून मागील-लोडर कचरा ट्रक ऍप्लिकेशन्ससाठी सूचीबद्ध केले आहे. कॅटलॉग त्याला 5.5-इंच बोर, 2.5-इंच रॉड आणि 37-इंच स्ट्रोक देते.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | L-HYC00905 |
| अर्ज | एल स्लाइड सिलेंडर |
| बोर | ५.५ इंच |
| रॉड | 2.5 इंच |
| स्ट्रोक | 37 इंच |
स्रोत: HCIC-2026 कॅटलॉग, PDF फाइल पृष्ठ 11, मुद्रित कॅटलॉग पृष्ठ 19. HCIC च्या मागील-लोडर उत्पादन माहितीमध्ये समान बोर, रॉड आणि स्ट्रोक मूल्यांसह L-HYC00905 देखील सूचीबद्ध आहेत.
स्लाइड पॅनेल प्रतिकाराशिवाय सरळ रेषेत फिरत नाही. सिलिंडर मागील-लोडर बॉडीमध्ये कार्य करतो, जेथे पॅक केलेले साहित्य, मार्गदर्शक घर्षण आणि बदलत्या लोड परिस्थितीचा हालचालींवर परिणाम होतो. स्ट्रोक खूप लहान असल्यास, पॅनेल त्याचा इच्छित प्रवास पूर्ण करू शकत नाही. माउंटिंग स्थिती चुकीची असल्यास, सिलेंडर प्रतिकूल कोनात पोहोचू शकतो किंवा उपयुक्त यांत्रिक फायदा गमावू शकतो.
5.5-इंच बोर आणि 37-इंच स्ट्रोक सिलेंडरचेच वर्णन करतात. ते स्वतःच सिद्ध करत नाहीत की ते प्रत्येक रीअर-लोडर बॉडीला बसेल. स्लाइड मार्गदर्शक, पिन अंतर, मागे घेतलेली लांबी, पोर्ट स्थिती आणि हायड्रॉलिक कंट्रोल सर्किट अद्याप तपासणे आवश्यक आहे.
कॅटलॉग जुळणी आणि पुष्टी केलेली बदली यांच्यातील हा व्यावहारिक फरक आहे.
हे मॉडेल यासह काम करणाऱ्या खरेदीदारांसाठी संबंधित आहे:
जेव्हा खरेदीदाराकडे आधीपासूनच L स्लाइड सिलिंडरचा संदर्भ असतो आणि तो बदली ऑर्डर देण्यापूर्वी सिलेंडरच्या परिमाणांची पडताळणी करू इच्छितो तेव्हा हे विशेषतः उपयुक्त आहे.
मागील-लोडर स्लाइड-सिलेंडर पुनरावलोकनासाठी, उपलब्ध असल्यास खालील पाठवा:
शरीरात बसवलेल्या सिलेंडरचा फोटो केवळ बॅरलच्या क्लोज-अपपेक्षा अधिक उपयुक्त असतो. हे वास्तविक माउंटिंग अँगल, उपलब्ध क्लिअरन्स आणि सिलेंडर आणि स्लाइड पॅनेलमधील संबंध दर्शविते.

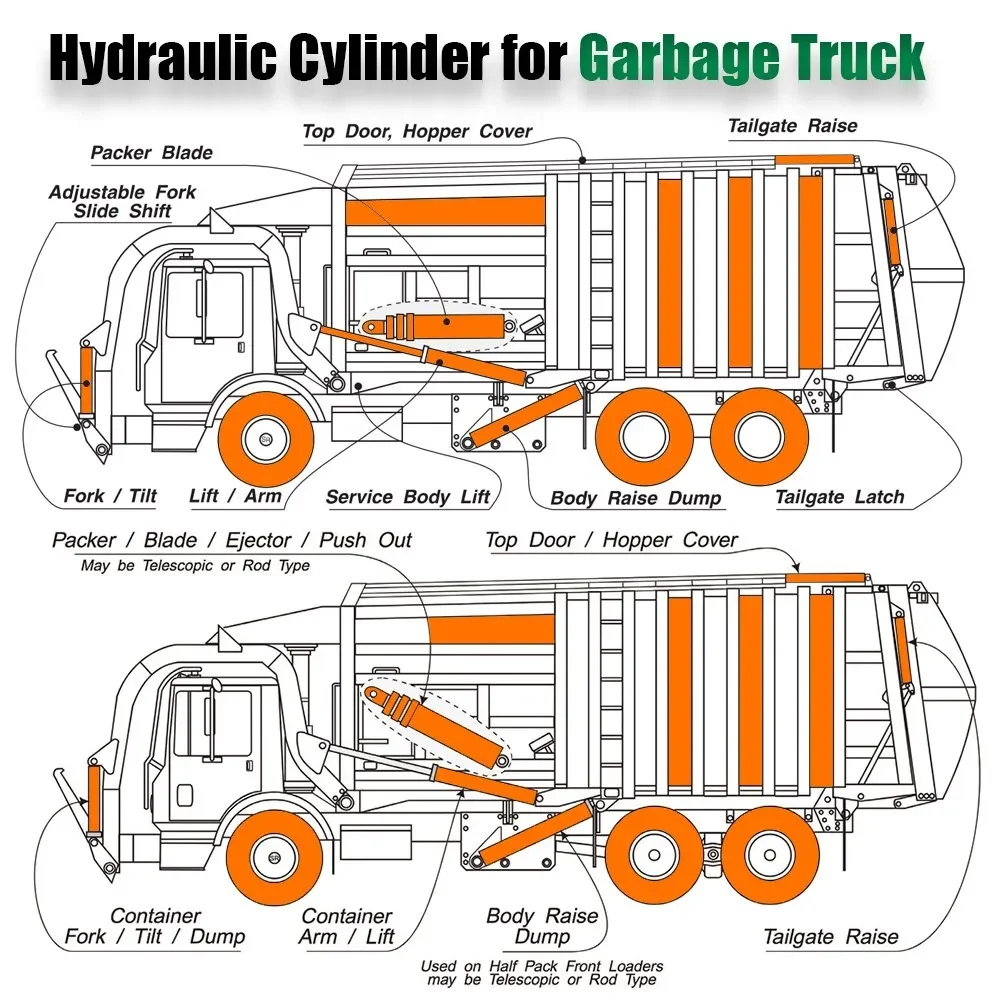

HCIC च्या मागील-लोडर सिलेंडर माहितीमध्ये स्लाइड, स्वीप आणि पॅकर ऍप्लिकेशन समाविष्ट आहेत. L-HYC00905 साठी, पहिल्या पुनरावलोकनात इतर रीअर-लोडर मेकॅनिझममधील तपशील मिसळण्याऐवजी L स्लाइड सिलेंडर कॉन्फिगरेशनवर लक्ष केंद्रित केले पाहिजे.
मूळ मॉडेल यापुढे उपलब्ध नसल्यास, संपूर्ण स्थापना डेटामधून बदली तपासली पाहिजे. बोअर आणि स्ट्रोक हे फक्त प्रारंभिक बिंदू आहेत. सिलेंडर ट्रकच्या शरीरात समान हालचाल करू शकतो की नाही हे कनेक्शन भूमिती आणि कार्यरत जागा निर्धारित करतात.
HCIC कॅटलॉग रीअर-लोडर कचरा ट्रक ऍप्लिकेशनसाठी L स्लाइड सिलेंडर म्हणून ओळखतो.
कॅटलॉगमध्ये 5.5-इंच बोर, 2.5-इंच रॉड आणि 37-इंच स्ट्रोक आहेत.
आपोआप नाही. माउंटिंग पॉइंट्स, मागे घेतलेली लांबी, पोर्ट व्यवस्था, ऑपरेटिंग प्रेशर आणि स्लाइड भूमिती देखील जुळणे आवश्यक आहे.
ते मागील-लोडर बॉडीमध्ये भिन्न यंत्रणा चालवतात. स्लाइड सिलेंडर स्लाइड यंत्रणा हलवते; पॅकर सिलेंडर पॅकिंग यंत्रणा चालवते. त्यांची परिमाणे आणि माउंटिंग आवश्यकता परस्पर बदलण्यायोग्य असल्याचे गृहित धरले जाऊ नये.
सानुकूल पुनरावलोकन रेखाचित्र, नमुना, OEM संदर्भ किंवा संपूर्ण मितीय माहितीवर आधारित असू शकते. उत्पादनापूर्वी अंतिम कॉन्फिगरेशनची पुष्टी केली पाहिजे.
