डंप ट्रेलर लिफ्टिंग सिस्टीमसाठी कात्री लावा

HC-416 हे डंप-ट्रेलर लिफ्टिंग सिस्टमसाठी HCIC-2026 कॅटलॉगमध्ये सूचीबद्ध केलेले एक कात्री आहे. हे हायड्रॉलिक सिलेंडरला कात्री यंत्रणा, फ्रेम आणि माउंटिंग घटकांसह एकत्रित करते ज्यामुळे सिलेंडरची हालचाल डंप बॉडीच्या नियंत्रित लिफ्टमध्ये बदलते.

हे मॉडेल ट्रेलर बिल्डर्स आणि बदली खरेदीदारांसाठी एक व्यावहारिक प्रारंभिक बिंदू आहे ज्यांना परिभाषित आयामी लिफाफ्यासह कॉम्पॅक्ट हायड्रॉलिक डंप ट्रेलर हॉस्टची आवश्यकता आहे. अंतिम अनुकूलता अजूनही ट्रेलर फ्रेम, शरीराचे वजन, बिजागर स्थिती, आवश्यक डंप अँगल आणि हायड्रॉलिक सर्किट यावर अवलंबून असते.

---

I. HC-416 कॅटलॉग तपशील

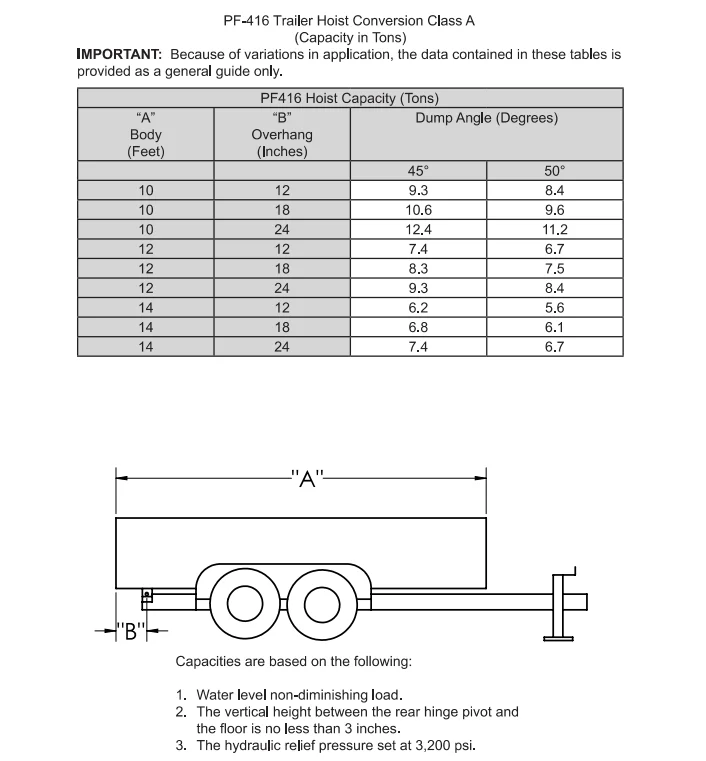

वरील मूल्ये पुरवलेल्या HCIC-2026 कॅटलॉग, PDF पृष्ठ 15 मधील डंप ट्रेलर सारणीसाठी सिझर होइस्टमधून लिप्यंतरित केली आहेत. क्षमता श्रेणी हा अनुप्रयोग पुनरावलोकनासाठी कॅटलॉग संदर्भ आहे, प्रत्येक ट्रेलर डिझाइनसाठी सार्वत्रिक पेलोड रेटिंग नाही.

---

II. डंप ट्रेलरवर सिझर हॉईस्ट का वापरावे?

ट्रेलर फ्रेमसाठी डायरेक्ट हायड्रॉलिक सिलेंडर नेहमीच सर्वोत्तम लिफ्टिंग भूमिती प्रदान करत नाही. एक कात्री यंत्रणा सिलेंडरचा प्रवास आणि शरीराच्या हालचालींमधील संबंध बदलते, लिफ्टिंग सिस्टमला परिभाषित स्थापनेच्या जागेत काम करण्यास मदत करते.

जेव्हा बिल्डरला कॅटलॉगच्या 5–11.4 टन ऍप्लिकेशन रेंजमधील ट्रेलरसाठी 5-इंच-बोअर, 16-इंच-स्ट्रोक होइस्ट पॅकेजची आवश्यकता असते तेव्हा HC-416 संबंधित आहे. केवळ सिलेंडरच्या बोअरमधून निवडण्याऐवजी संपूर्ण उचल प्रणालीचा भाग म्हणून फडकावण्याचा आढावा घेतला पाहिजे.

कात्रीची भूमिती, पिव्होट पोझिशन्स आणि बॉडी बिजागर लिफ्टमधील वेगवेगळ्या बिंदूंवर डंप बॉडीपर्यंत किती शक्ती पोहोचते हे निर्धारित करतात. उचलणे सुरू करणे सोपे असलेल्या ट्रेलरला डंप सायकलच्या शीर्षस्थानी वेगळ्या शक्ती आणि कोनाची आवश्यकता असू शकते. म्हणूनच उत्पादन मंजुरीपूर्वी फ्रेम रेखाचित्रे आणि हालचाली तपासणे महत्त्वाचे आहे.

---

III. इंस्टॉलेशन पॉइंट्स खरेदीदारांनी पुष्टी करावी

1. फ्रेम जागा आणि माउंटिंग उंची

कॅटलॉग HC-416 साठी 40.4-इंच शरीराची लांबी आणि 4.97-इंच माउंटिंग उंची सूचीबद्ध करते. या मूल्यांची ट्रेलर फ्रेम, क्रॉसमेंबर्स आणि डंप बॉडीच्या खाली उपलब्ध जागेशी तुलना करा. तसेच शरीर बंद स्थितीतून आवश्यक डंप अँगलवर हलवत असताना क्लिअरन्स तपासा.

2. सिलेंडर आणि पिव्होट संबंध

5-इंच बोर, 16-इंच स्ट्रोक आणि 2-इंच रॉड मुख्य सिलेंडर डेटाचे वर्णन करतात, परंतु ते स्वतःच संपूर्ण उचल परिणाम परिभाषित करत नाहीत. सिझर आर्म्स, पिव्होट पिन, बॉडी हिंग आणि माउंटिंग ब्रॅकेट हे सर्व वास्तविक शक्तीच्या मार्गावर प्रभाव टाकतात.

होईस्ट चौरस स्थापित करणे आवश्यक आहे. घट्ट किंवा चुकीचे संरेखित पिव्होट्स प्रतिरोध निर्माण करू शकतात जे हायड्रॉलिक सर्किट दुरुस्त करू शकत नाहीत. चाचणी करण्यापूर्वी, पुष्टी करा की पिन बसल्या आहेत, कंस योग्यरित्या समर्थित आहेत आणि कात्रीचे हात इच्छित कमानीमधून फिरू शकतात.

3. हायड्रोलिक सर्किट आणि लोड नियंत्रण

कॅटलॉगमध्ये पंप, स्टील टाकी, रबरी नळी, फिटिंग्ज, लोड-कंट्रोल व्हॉल्व्ह, प्रॉप किट आणि बॅटरी केबल्ससह कात्री-होस्ट किटचे वर्णन केले आहे. प्रकल्पासाठी अचूक किट कॉन्फिगरेशनची पुष्टी केली पाहिजे. पंप, रिलीफ प्रोटेक्शन, होसेस आणि कंट्रोल व्हॉल्व्ह सिलेंडर आणि ट्रेलरच्या ऑपरेटिंग आवश्यकतांशी जुळले पाहिजेत.

डंप-ट्रेलर सिस्टममध्ये लोड-कंट्रोल फंक्शन महत्वाचे आहे कारण दबाव किंवा रबरी नळीची स्थिती बदलल्यास शरीर अनियंत्रित होऊ नये. उपकरणे डिझायनरने चालू करण्यापूर्वी वास्तविक वाल्व व्यवस्था आणि स्थापना सूचनांचे पुनरावलोकन केले पाहिजे.

---

IV. जेथे HC-416 बसते

HC-416 चा OEM डंप-ट्रेलर बिल्ड, फ्लीट रिप्लेसमेंट वर्क आणि ट्रेलर अपग्रेडसाठी विचार केला जाऊ शकतो जेथे उपलब्ध फ्रेम स्पेस आणि लिफ्टिंगची आवश्यकता त्याच्या कॅटलॉग डेटाशी जुळते.

ठराविक प्रकल्प चर्चांमध्ये सिंगल-एक्सल किंवा टँडम-एक्सल डंप ट्रेलर्स, युटिलिटी ट्रेलर्स, कृषी ट्रेलर आणि हलके बांधकाम ट्रेलर यांचा समावेश होतो. योग्य निवड शरीराचे वास्तविक वजन, पेलोड, बिजागर भूमिती, इच्छित डंप अँगल आणि ऑपरेटिंग वातावरण यावर अवलंबून असते.

5-11.4 टन श्रेणी एकटे-अलोन मंजूरी म्हणून वापरू नका. पेलोड, बॉडी स्ट्रक्चर आणि लोड डिस्ट्रिब्युशन लिफ्टिंग सिस्टममधील शक्ती बदलू शकतात. HC-416 सह भिन्न होईस्ट बदलण्यापूर्वी तांत्रिक पुनरावलोकन पूर्ण केले पाहिजे.

---

V. कोटासाठी पाठवायची माहिती

HC-416 सिझर होइस्ट कोटेशन किंवा रिप्लेसमेंट रिव्ह्यूसाठी, पाठवा:

• ट्रेलर प्रकार आणि शरीराचे परिमाण
• रिक्त शरीराचे वजन आणि लक्ष्य पेलोड
• एक्सल व्यवस्था आणि बिजागर स्थिती
• उपलब्ध फ्रेम जागा आणि माउंटिंग उंची
• आवश्यक डंप कोन
• विद्यमान सिलेंडर किंवा फडकावण्याची छायाचित्रे
• हायड्रोलिक पॉवर-युनिट व्होल्टेज, प्रवाह आणि दाब माहिती
• आवश्यक प्रमाण आणि प्रतिष्ठापन रेखाचित्रे, उपलब्ध असल्यास

या तपशिलांमुळे होईस्ट, सिलेंडर आणि हायड्रॉलिक पॉवर युनिटची एक प्रणाली म्हणून पुनरावलोकन केले जाऊ शकते.

---

सहावा. वारंवार विचारले जाणारे प्रश्न

---

VII. HC-416 कॉन्फिगरेशन पुनरावलोकनाची विनंती करा

HC-416 डंप-ट्रेलर बिल्डर्सना मूल्यांकन करण्यासाठी परिभाषित कात्री-होस्ट मॉडेल देते: 40.4-इंच शरीराची लांबी, 5-इंच बोर, 16-इंच स्ट्रोक, 4.97-इंच माउंटिंग उंची आणि 5-11.4 टन कॅटलॉग क्षमता श्रेणी.

ऑर्डर देण्यापूर्वी प्रोजेक्ट-विशिष्ट पुनरावलोकनासाठी ट्रेलर लेआउट, उचलण्याची आवश्यकता आणि हायड्रॉलिक डेटा HCIC कडे पाठवा
