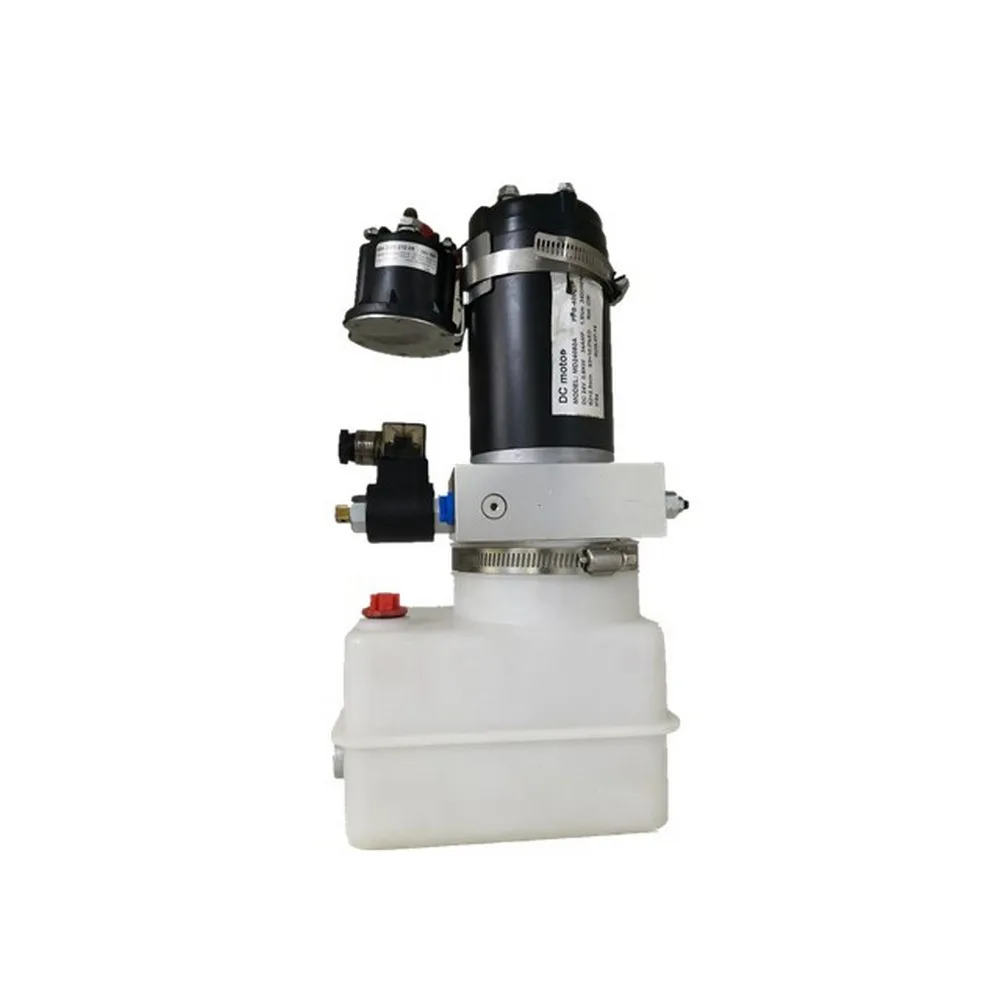

HCPGS हे SAE #6 पोर्ट, 4-गॅलन टाकी आणि डंप ट्रेलर सिस्टमसाठी 3,000 PSI स्पेसिफिकेशनसह 1.2 GPM सिंगल-ॲक्टिंग हायड्रोलिक पॉवर युनिट आहे.
Type:
एकल अभिनयFlow:
1.2 GPMPort size:
SAE #6Tank size:
4 GalPressure specification:
3,000 PSIडंप ट्रेलर्ससाठी एचसीपीजीएस सिंगल ॲक्टिंग हायड्रोलिक पॉवर युनिट अशा सर्किट्ससाठी डिझाइन केले आहे जे उचलण्याच्या दिशेने शक्ती देतात आणि मशीनचे स्वतःचे वजन किंवा कमी करण्यासाठी स्वतंत्र रिटर्न व्यवस्था वापरतात. HCIC कॅटलॉग हे मॉडेल 1.2 GPM प्रवाह, SAE #6 पोर्ट, 4-गॅलन टाकी, 3,000 PSI आणि सोलेनोइड-ऑपरेट 2-वे, 2-पोझिशन व्हॉल्व्हसह एकल-अभिनय युनिट म्हणून सूचीबद्ध करते.
जेव्हा ट्रेलरला दोन्ही सिलेंडर दिशांमध्ये हायड्रॉलिक पॉवरऐवजी सरळ पॉवर-अप सर्किटची आवश्यकता असते तेव्हा ते संयोजन उपयुक्त ठरते. योग्य ऍप्लिकेशन अजूनही सिलिंडर, लोड पथ, ट्रेलर भूमिती, बॅटरी सिस्टम, रबरी नळी आणि नियंत्रण पद्धत यावर अवलंबून आहे.
| आयटम | कॅटलॉग माहिती |
|---|---|
| मॉडेल | HCPGS |
| प्रकार | एकल अभिनय |
| प्रवाह | 1.2 GPM |
| पोर्ट आकार | SAE #6 |
| टाकीचा आकार | 4 Gal |
| प्रेशर स्पेसिफिकेशन | 3,000 PSI |
| वाल्विंग | सोलनॉइड चालवले; 2-मार्ग, 2-स्थिती |
| कॅटलॉग स्रोत | HCIC-2026, पृष्ठ 16 |
ही कॅटलॉग ओळख मूल्ये आहेत. त्यांना सार्वत्रिक उचलण्याची क्षमता, हमी दिलेला वेग किंवा प्रत्येक ट्रेलरसाठी संपूर्ण इलेक्ट्रिकल तपशील म्हणून मानले जाऊ नये.
एकल-अभिनय एचपीयू सिलेंडरच्या एका कार्यरत बाजूस दाबलेले तेल पाठवते. जेव्हा सोलेनॉइड वाल्व्ह ऊर्जावान होते, तेव्हा पंप जोडलेल्या ॲक्ट्युएटरला वाढवण्यासाठी किंवा वाढवण्यासाठी प्रवाह पुरवतो. जेव्हा कमांड काढून टाकली जाते, तेव्हा निवडलेल्या ट्रेलर डिझाइननुसार सर्किट त्याच्या रिटर्न कंडिशनमध्ये बदलते. वास्तविक कमी करण्याचे वर्तन सिलिंडरचा प्रकार, शरीराचे वजन, यांत्रिक प्रतिकार, लोड-नियंत्रण व्यवस्था आणि परतीचा मार्ग यावर अवलंबून असते.

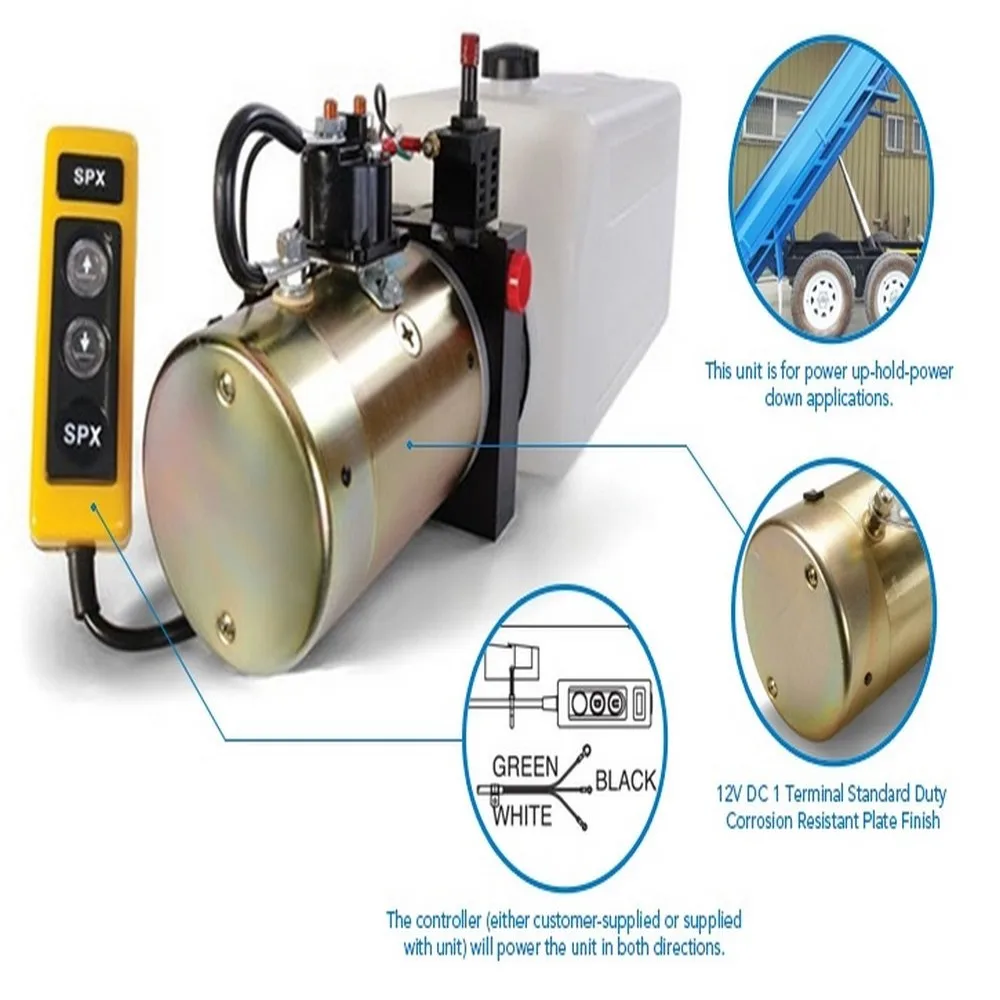

सिंगल-ॲक्टिंग युनिट आणि पॉवर-अप/पॉवर-डाउन सर्किटमधील हा मुख्य फरक आहे. ट्रेलरला दोन्ही दिशांनी सिलेंडर चालविण्यासाठी HPU ची आवश्यकता असल्यास, एकल-अभिनय HCPGS कॉन्फिगरेशन स्वयंचलितपणे योग्य निवड नाही. ऑर्डर देण्यापूर्वी सिलेंडर आणि नियंत्रण क्रम तपासला पाहिजे.
2-वे, 2-पोझिशन सोलेनोइड वाल्व एचसीपीजीएसला सिंगल-ॲक्टिंग सर्किटसाठी केंद्रित नियंत्रण व्यवस्था देते. जेव्हा ट्रेलरला फक्त पॉवर लिफ्टिंग आणि परिभाषित लोअरिंग पाथची आवश्यकता असते तेव्हा ते हायड्रॉलिक स्कीमॅटिकचे पुनरावलोकन करणे सोपे करू शकते.
सूचीबद्ध प्रवाह हा वेगाच्या अंदाजासाठी प्रारंभ बिंदू आहे. वास्तविक ट्रेलरची हालचाल सिलिंडरची मात्रा, लोड, वाल्व प्रतिबंध, नळीची लांबी, बॅटरीची स्थिती आणि सिलेंडर पोर्टवर उपलब्ध प्रवाह यावर अवलंबून असते. संपूर्ण प्रणाली तपासल्याशिवाय कॅटलॉग प्रवाह थेट गॅरंटीड डंप वेळेत रूपांतरित करू नका.
4-गॅलन टाकी या मॉडेलसाठी सूचीबद्ध केलेले जलाशय खंड प्रदान करते. आवश्यक ऑपरेटिंग ऑइल लेव्हल सिलेंडर व्हॉल्यूम, रबरी नळी, इन्स्टॉलेशन एंगल, रिटर्न कंडिशन आणि उपलब्ध सर्व्हिस स्पेस विरुद्ध तपासणे आवश्यक आहे. प्रत्येक सिलेंडर आणि ट्रेलर बॉडी सुसंगत असेल याची फक्त टाकी मूल्य पुष्टी करत नाही.
SAE #6 पोर्ट ट्रेलरवर वापरलेल्या नळी, अडॅप्टर आणि फिटिंग मानकांशी जुळलेले असणे आवश्यक आहे. टूलबॉक्स किंवा फ्रेम कंपार्टमेंटमध्ये युनिट स्थापित करण्यापूर्वी थ्रेड ओळख, सील करण्याची पद्धत, रबरी नळीची त्रिज्या आणि घट्ट करण्यासाठी प्रवेशाची पुष्टी करा.
3.5--कॉम्पॅक्ट ट्रेलर एकत्रीकरण
HCPGS HCIC च्या डंप-ट्रेलर HPU विभागात सूचीबद्ध आहे. व्यावहारिक स्थापनेसाठी, खरेदीदाराने अद्याप माउंटिंग होल, मोटर आणि जलाशय क्लिअरन्स, बॅटरी केबल रूटिंग, रिमोट-कंट्रोल स्थान आणि रस्त्याच्या ढिगाऱ्यापासून संरक्षण याची पुष्टी केली पाहिजे.
सिंगल-ॲक्टिंग हायड्रोलिक सर्किट वापरून डंप ट्रेलर आणि संबंधित उपकरणांसाठी HCPGS चे पुनरावलोकन केले जाऊ शकते. जेव्हा कनेक्ट केलेले सिलेंडर आणि लोअरिंग पद्धत अनुप्रयोगाशी जुळते तेव्हा ते OEM ट्रेलर बिल्ड, बदली प्रकल्प किंवा फ्लीट दुरुस्तीसाठी अनुकूल असू शकते.
हे दुहेरी-अभिनय पॉवर युनिटसाठी सार्वत्रिक बदली नाही. पॉवर्ड रिट्रॅक्शन, हायड्रॉलिक जॅक सर्किट किंवा दोन-दिशा नियंत्रण क्रम वापरणाऱ्या ट्रेलरसाठी वेगळ्या वाल्व कॉन्फिगरेशनची आवश्यकता असू शकते.
HCPGS चौकशीसह खालील माहिती पाठवा:
ही माहिती HPU ला फक्त टाकीचा आकार किंवा दाबानुसार निवडण्याऐवजी ट्रेलर प्रणालीचा भाग म्हणून पुनरावलोकन करण्याची परवानगी देते.
डंप ट्रेलर्ससाठी एचसीपीजीएस सिंगल एक्टिंग हायड्रोलिक पॉवर युनिट हा पॉवर-अप सर्किटसाठी एक परिभाषित कॅटलॉग पर्याय आहे. सिंगल-ॲक्टिंग प्रकार, 1.2 GPM फ्लो, SAE #6 पोर्ट, 4-गॅलन टाकी, 3,000 PSI स्पेसिफिकेशन आणि 2-वे, 2-पोझिशन सोलेनोइड व्हॉल्व्ह हे त्याचे प्रमुख ओळख बिंदू आहेत.
विश्वासार्ह अवतरणासाठी, सिलेंडर डेटा, ट्रेलर लेआउट, विद्युत पुरवठा आणि कमी करण्याचा क्रम प्रदान करा. HCIC नंतर HCPGS कॉन्फिगरेशन संपूर्ण हायड्रॉलिक सिस्टमशी जुळते की नाही याचे पुनरावलोकन करू शकते.
HCIC वाहतूक, कचरा हाताळणी, बांधकाम आणि औद्योगिक उपकरणांसाठी हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि संबंधित हायड्रॉलिक घटकांचा पुरवठा करते. पूर्ण मशीन डिझाइन आणि लागू सुरक्षा आवश्यकतांच्या विरूद्ध अंतिम उत्पादनाच्या योग्यतेची पुष्टी केली पाहिजे.
