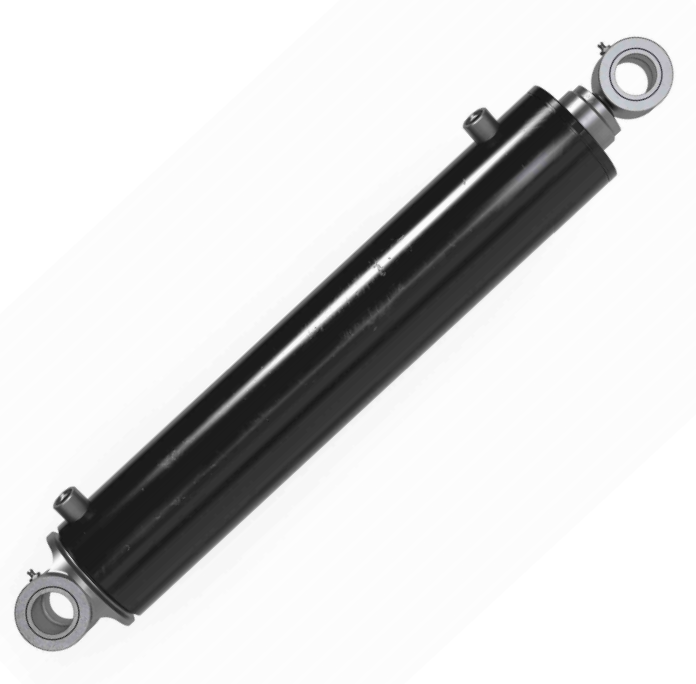

M-1419165 मागील लोडर गार्बेज ट्रकसाठी 5-इंच बोअर, 4-इंच रॉड स्लाइड हायड्रोलिक सिलेंडर आहे ज्यामध्ये मागील लोडर कचरा ट्रक ऍप्लिकेशनसाठी 32.5-इंच स्ट्रोक आहे.
Description:
स्लाइड सिलेंडरBore:
5 इंचRod diameter:
4 इंचStroke:
३२.५ इंचM-1419165 स्लाइड हायड्रॉलिक सिलिंडर हे HCIC-2026 कॅटलॉगमध्ये मागील लोडर गार्बेज ट्रक हायड्रॉलिक सिलिंडर अंतर्गत सूचीबद्ध आहे. त्याचे कॅटलॉग वर्णन एक स्लाइड सिलेंडर आहे, ज्यामध्ये 5-इंच बोर, 4-इंच रॉड आणि 32.5-इंच स्ट्रोक आहे.

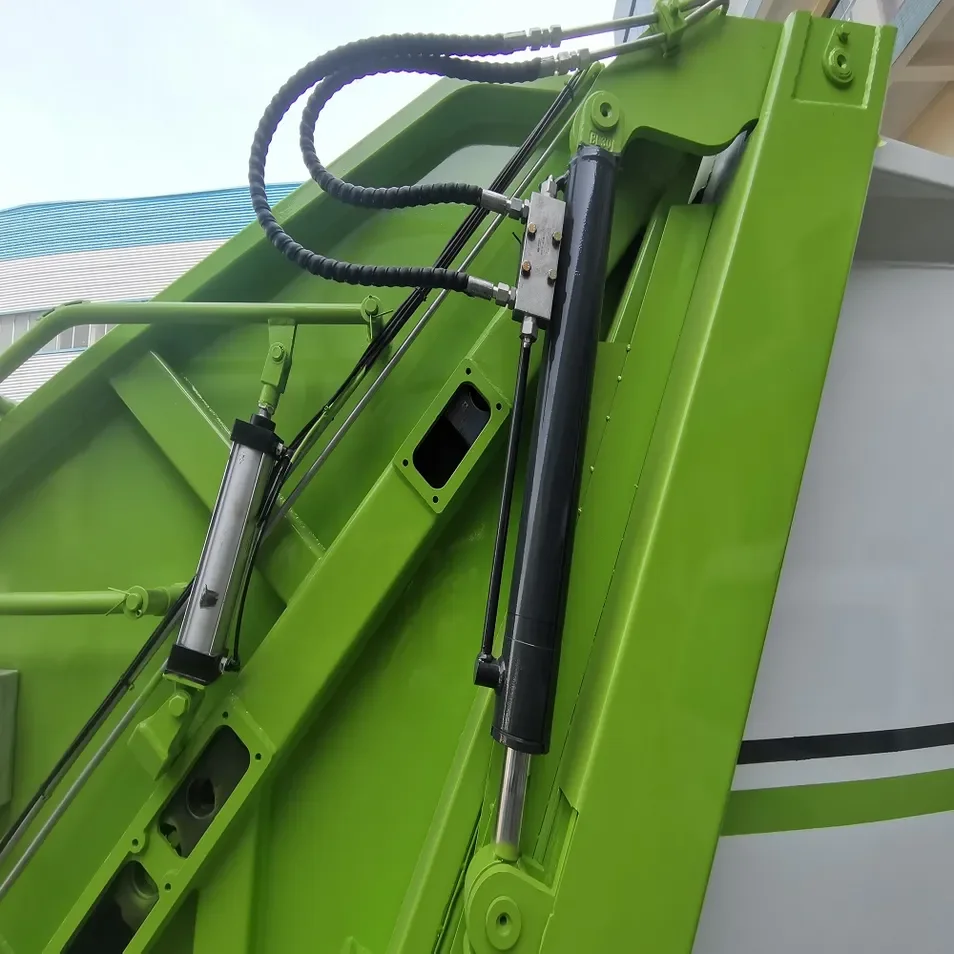

स्लाइड हायड्रॉलिक सिलेंडर मागील लोडरच्या अंतर्गत सामग्री-हँडलिंग यंत्रणेचा भाग म्हणून कार्य करते. स्लाइड प्लेट, मार्गदर्शक, पिन, शरीराची रचना आणि हायड्रॉलिक सर्किटसह एकत्रितपणे त्याचे मूल्यांकन केले पाहिजे. स्ट्रोक, रॉडचा आकार, माउंटिंग सेंटर्स किंवा मोशन पाथ भिन्न असल्यास समान नाममात्र बोअर असलेले हायड्रॉलिक सिलिंडर आपोआप योग्य बदलू शकत नाही.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | M-1419165 |
| उत्पादन श्रेणी | मागील लोडर कचरा ट्रक हायड्रॉलिक सिलेंडर |
| वर्णन | स्लाइड सिलेंडर |
| बोर | 5 इंच |
| रॉड व्यास | 4 इंच |
| स्ट्रोक | ३२.५ इंच |
| स्त्रोत | HCIC-2026 कॅटलॉग, p. 11 |
कॅटलॉग एंट्रीमध्ये M-1419165 साठी मॉडेल-विशिष्ट कामकाजाचा दबाव, वजन, पोर्ट तपशील, बंद लांबी किंवा सामग्री ग्रेड सूचीबद्ध नाही. वास्तविक मशीन आणि बदली कॉन्फिगरेशनसाठी या तपशीलांची पुष्टी करणे आवश्यक आहे.
M-1419165 मागील लोडर स्लाइड मेकॅनिझममध्ये नियंत्रित रेषीय हालचाल निर्माण करण्यासाठी 5-इंच बोर आणि 4-इंच रॉडचा मितीय संबंध वापरतो. मोठा रॉड व्यास हा एक महत्त्वाचा फिटमेंट संदर्भ आहे कारण तो रॉड-साइड एरिया, मार्गदर्शक व्यवस्था, माउंटिंग कनेक्शन आणि उपलब्ध क्लिअरन्स प्रभावित करतो.
32.5-इंच स्ट्रोक सिलेंडरच्या रेषीय प्रवासाचे वर्णन करतो. स्लाइड प्लेटचा वास्तविक मार्ग मार्गदर्शक रेल, पिव्होट किंवा पिन स्थाने, यांत्रिक थांबे आणि मागील-लोडर बॉडीच्या आकारावर अवलंबून असतो. त्या कारणास्तव, रिप्लेसमेंट रिव्ह्यूने दोन्ही टोकाच्या पोझिशनमध्ये सिलेंडर मोजणे आवश्यक आहे, केवळ कॅटलॉग स्ट्रोकची तुलना करणे आवश्यक नाही.
कॅटलॉग M-1419165 ला मागील लोडर कचरा ट्रक विभागात ठेवतो आणि तो विशेषत: स्लाइड सिलेंडर म्हणून ओळखतो. हे ऍप्लिकेशन वर्णन खरेदीदारास सामान्य हेतू औद्योगिक सिलिंडर म्हणून भाग मानण्याऐवजी स्लाइड मोशन आणि मार्गदर्शक संरेखनावर चौकशी केंद्रित करण्यास मदत करते.
M-1419165 ऑर्डर करण्यापूर्वी, पुनरावलोकन करा:
स्लाइड सिलेंडरने वाकलेल्या मार्गदर्शक किंवा जप्त केलेल्या स्लाइड प्लेटवर मात करण्याची अपेक्षा केली जाऊ नये. जादा यांत्रिक प्रतिकार संपूर्ण सर्किटवर परिणाम करू शकतो आणि आवाज बदलणे चुकीचा भाग असल्याचे दिसू शकते.
HCIC कॅटलॉग मागील लोडर कचरा ट्रक हायड्रॉलिक सिस्टमसाठी M-1419165 स्लाइड हायड्रॉलिक सिलेंडरची सूची देतो. त्यामुळे रीअर-लोडर OEM एकत्रीकरण, रिप्लेसमेंट-सिलेंडर सोर्सिंग आणि फ्लीट मेंटेनन्ससाठी विचार केला जाऊ शकतो जेथे मॉडेलचे परिमाण आणि स्लाइड यंत्रणा सुसंगत आहेत.
अनुप्रयोग लेबल सार्वत्रिक फिट स्थापित करत नाही. मागील-लोडर बॉडी मार्गदर्शक व्यवस्था, स्लाइड परिमाणे, लोडिंग अनुक्रम आणि हायड्रॉलिक नियंत्रणांमध्ये भिन्न असू शकतात. खरेदी करण्यापूर्वी या फरकांचे पुनरावलोकन केले पाहिजे.
स्पेअर-पार्ट्स खरेदीसाठी, "स्लाइड सिलिंडर" हे जेनेरिक हायड्रॉलिक-सिलेंडर लेबलपेक्षा अधिक उपयुक्त आहे कारण ते घटकाला विशिष्ट मशीन फंक्शनशी जोडते. खरेदीदार हे वर्णन वापरून तांत्रिक चौकशी आयोजित करू शकतो:
या फंक्शन-फर्स्ट पध्दतीमुळे सिलिंडर निवडण्याचा धोका कमी होतो कारण त्याचा बोर सध्याच्या भागासारखा दिसतो.
HCIC पाठवा:
मूळ सिलिंडर अयशस्वी झाल्यास, रॉड, बॅरल, माउंटिंग पॉइंट आणि मार्गदर्शकांच्या प्रतिमा समाविष्ट करा. आजूबाजूची यंत्रणा बदलण्याच्या पुनरावलोकनाशी संबंधित असू शकते.
M-1419165 स्लाइड हायड्रॉलिक सिलिंडर हे मागील लोडर गार्बेज ट्रक ऍप्लिकेशनसाठी कॅटलॉग-परिभाषित स्लाइड सिलेंडर आहे. 5-इंच बोअर, 4-इंच रॉड, 32.5-इंचाचा स्ट्रोक आणि "स्लाइड सिलेंडर" कॅटलॉग वर्णन आहे.
ती मूल्ये OEM आणि बदली चौकशीसाठी एक व्यावहारिक प्रारंभिक बिंदू प्रदान करतात, परंतु विश्वासार्ह निर्णयासाठी कंटाळवाण्यापेक्षा अधिक आवश्यक आहे. स्लाइड मेकॅनिझम ड्रॉइंग, माउंटिंग आयाम, हायड्रॉलिक सर्किट माहिती आणि मार्गदर्शक स्थिती सबमिट करा जेणेकरून HCIC संपूर्ण कचरा-ट्रक प्रणालीच्या विरूद्ध M-1419165 चे मूल्यांकन करू शकेल.
HCIC, ज्याला जिनान Huachen Industrial Co., Ltd. म्हणूनही ओळखले जाते, हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि वाहन, कचरा हाताळणी आणि औद्योगिक अनुप्रयोगांसाठी संबंधित घटक विकसित आणि तयार करते. वास्तविक मशीन डिझाइन आणि ऑपरेटिंग शर्तींच्या विरूद्ध अंतिम उत्पादनाच्या योग्यतेची पुष्टी केली पाहिजे.
