उत्पादन वर्णन

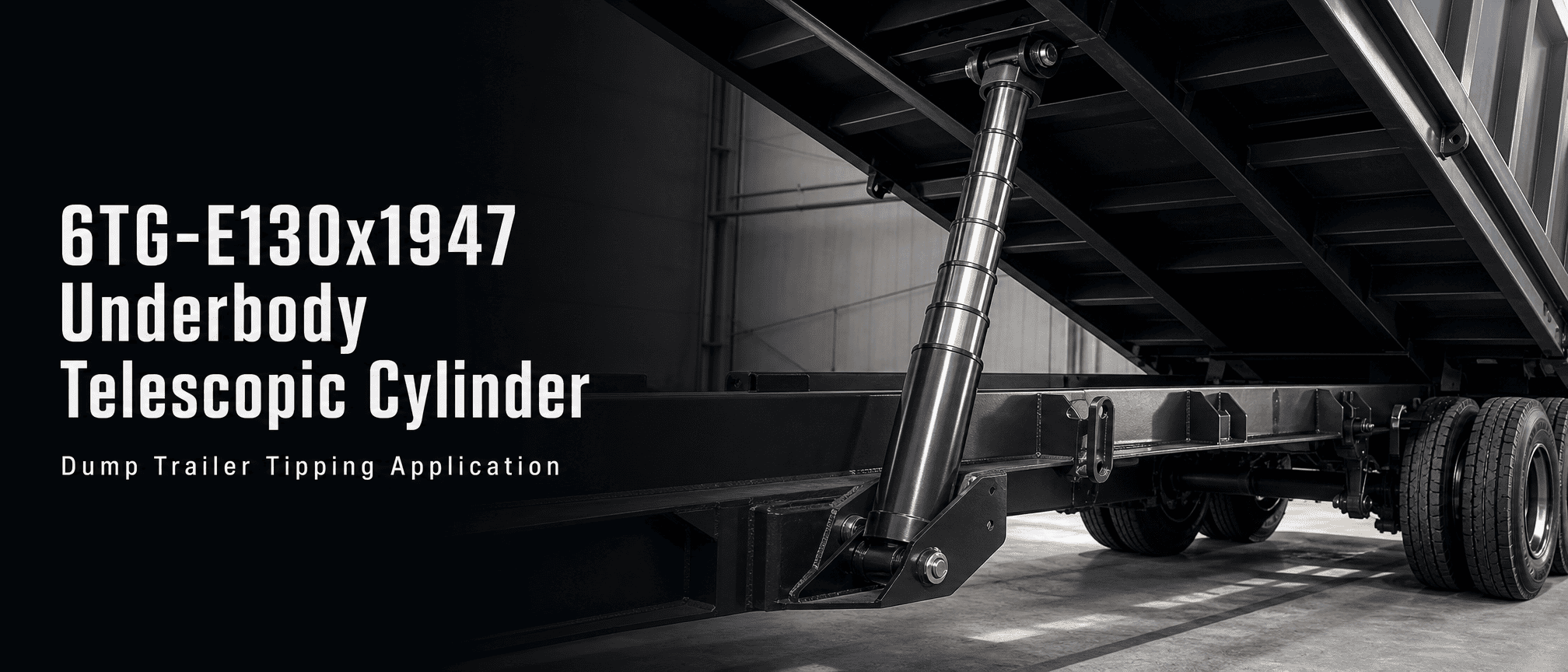

6TG-E130x1947 हे डंप ट्रेलर्ससाठी सहा-स्टेज अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर आहे. यात 1,947 mm स्ट्रोक, 14 L चा सूचीबद्ध वर्किंग व्हॉल्यूम, 180 बारचा कमाल वर्किंग प्रेशर आणि टिपिंग क्षमता श्रेणी 11-18 टन आहे. त्याच्या कॅटलॉग परिमाणांमध्ये A 543 mm, B 216 mm, C 327 mm, D 132 mm आणि E 92 mm समाविष्ट आहे, ज्यांचे वस्तुमान 53 किलो आहे.

साइड-डंप आणि थ्री-वे डंप ट्रेलर ऍप्लिकेशन्ससह, लाइट-ड्युटी डंप उपकरणांसाठी सिलिंडर HCIC च्या अंडरबॉडी श्रेणीशी संबंधित आहे. अंतिम स्थापना अद्याप ट्रेलर फ्रेम, बिजागर भूमिती, लोड पथ, तेल सर्किट आणि उपलब्ध माउंटिंग स्पेसच्या विरूद्ध तपासणे आवश्यक आहे.

telescopic hydraulic cylinders

I. 6TG-E130x1947 काय करण्यासाठी डिझाइन केलेले आहे

एक अंडरबॉडी टेलिस्कोपिक सिलिंडर एका लांब सिलेंडरपेक्षा मागे घेतलेले पॅकेज लहान ठेवताना दीर्घ कार्यरत स्ट्रोक तयार करण्यासाठी अनेक नेस्टेड टप्पे वापरतो. तो लेआउट उपयुक्त आहे जेथे सिलेंडर डंप बॉडीच्या खाली बसला पाहिजे आणि तरीही टिपिंगसाठी पुरेशी हालचाल प्रदान करेल.

6TG-E130x1947 अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर सहा टप्पे वापरतो. हायड्रॉलिक तेल सिलिंडरमध्ये प्रवेश करत असताना, उचलण्याची हालचाल निर्माण करण्यासाठी टप्प्यांचा विस्तार होतो. मागे घेताना, टप्पे नेस्टेड असेंब्लीमध्ये परत येतात. वास्तविक क्रम आणि लोड वर्तन सिलिंडर डिझाइन, तेल पुरवठा, माउंटिंग भूमिती आणि ट्रेलर संरचना यावर अवलंबून असते.

हे केवळ स्ट्रोकच्या लांबीवर आधारित सार्वत्रिक बदली नाही. बंद स्थापना परिमाणे, पिन किंवा डोळा व्यवस्था, टिपिंग कोन, शरीराचे वजन आणि चेसिस माउंटिंग पॉइंट्स बदलण्यापूर्वी तपासणे आवश्यक आहे.

II. 6TG-E130x1947 साठी कॅटलॉग तपशील

telescopic hydraulic cylinders

आयटम	कॅटलॉग तपशील
मॉडेल	6TG-E130x1947
उत्पादन प्रकार	अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर
टप्प्यांची संख्या	6
स्ट्रोक	1,947 मिमी
सूचीबद्ध विस्तार आकृती	53
कार्यरत व्हॉल्यूम	14 एल
वस्तुमान	53 किलो
जास्तीत जास्त कामाचा दबाव	180 बार
टिपिंग क्षमता श्रेणी	11-18 टन
परिमाण ए	543 मिमी
परिमाण बी	216 मिमी
परिमाण C	327 मिमी
परिमाण डी	132 मिमी
परिमाण ई	92 मिमी

कॅटलॉग अंडरबॉडी श्रेणी बॉल आणि डोळा आवृत्त्या, माउंटिंग ब्रॅकेट आणि सपोर्ट आणि अनेक पोर्ट पर्यायांसह देखील सूचीबद्ध करते. अवतरणासाठी अचूक कनेक्शन आणि माउंटिंग कॉन्फिगरेशन आवश्यक रेखाचित्र आणि ट्रेलर लेआउटच्या विरूद्ध पुष्टी केली पाहिजे.

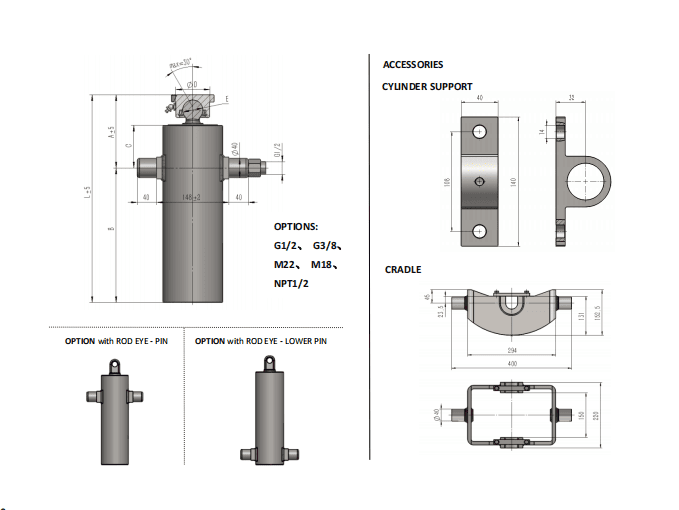

III. मुख्य परिमाण समजून घेणे

कॅटलॉग उत्पादन डेटावर A ते E पर्यंत परिमाण ओळखतो. ही परिमाणे प्रतिष्ठापन संदर्भ आहेत, अदलाबदल करण्यायोग्य मूल्ये नाहीत. रिप्लेसमेंट सिलिंडर ट्रेलरच्या वास्तविक पिन-सेंटर, ब्रॅकेट, क्लिअरन्स आणि मुख्य भूमितीशी जुळले पाहिजे.

व्यावहारिक पुनरावलोकनाने तुलना केली पाहिजे:

- मागे घेतल्यावर डंप बॉडीखाली उपलब्ध जागा

- सिलेंडरची कार्यरत स्थिती आणि विस्ताराचा मार्ग

- दोन्ही टोकांना पिन किंवा डोळा संरेखन

- चेसिस, बॉडी, एक्सल्स, होसेस आणि इतर घटकांपासून क्लिअरन्स

- आवश्यक टिपिंग कोन आणि बिंदू जेथे सिलेंडर पूर्ण विस्तारापर्यंत पोहोचतो

- शरीराची बिजागर स्थिती आणि लोड हस्तांतरणाची दिशा

1,947 मिमी स्ट्रोक हा फिटचा फक्त एक भाग आहे. समान स्ट्रोक असलेला सिलेंडर त्याची बंद लांबी, माउंटिंगची उंची किंवा कनेक्शनची भूमिती भिन्न असल्यास अद्याप अनुपयुक्त असू शकते.

IV. सहा-स्टेज टेलिस्कोपिक बांधकाम

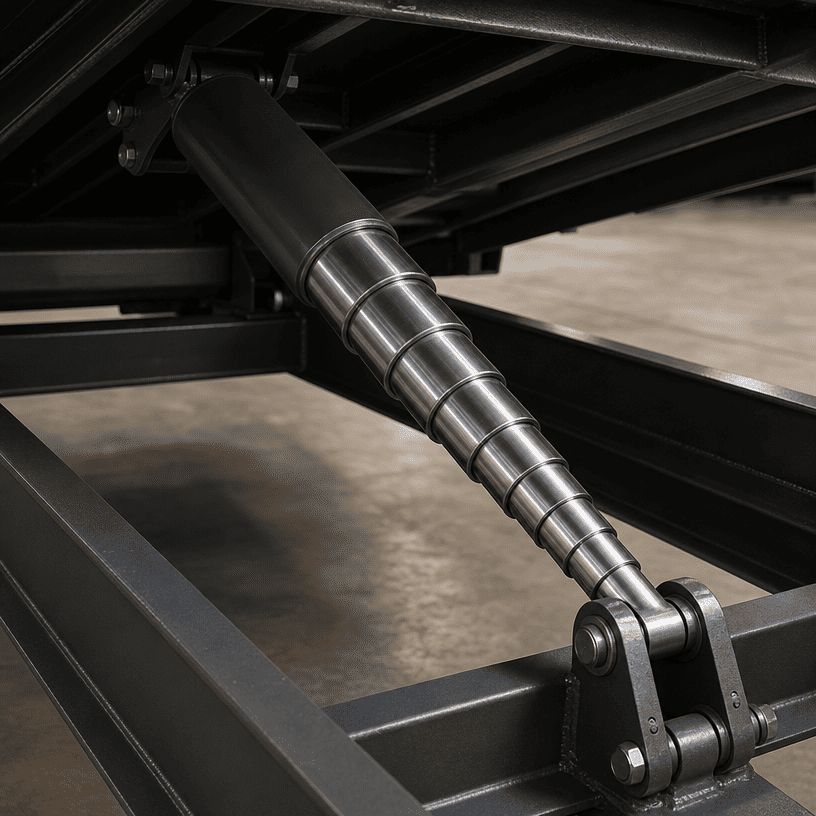

सहा-टप्प्याचे बांधकाम 6TG-E130x1947 ला कॉम्पॅक्ट अंडरबॉडी व्यवस्थेतून एक लांब स्ट्रोक प्रदान करण्यास अनुमती देते. नेस्टेड बॅरल विभाग विस्तार कार्य सामायिक करतात, म्हणून प्रत्येक टप्पा आणि त्याचा सीलिंग इंटरफेस योग्य क्रमाने कार्य करणे आवश्यक आहे.

telescopic hydraulic cylinder

टेलीस्कोपिक सिलेंडर्सना देखील संरेखनाकडे काळजीपूर्वक लक्ष देणे आवश्यक आहे. माउंटिंग ब्रॅकेटने सिलेंडरला विकृत फ्रेमद्वारे तयार केलेल्या बाजूचे भार वाहून नेण्याची सक्ती न करता त्याच्या इच्छित मार्गाने मार्गदर्शन केले पाहिजे. सिलेंडर हा शक्ती निर्माण करणारा घटक आहे; हे बिजागर किंवा चेसिस संरेखन समस्या दुरुस्त करण्यासाठी वापरले जाऊ नये.

कॅटलॉग कंस आणि समर्थनांसह उपलब्ध असलेल्या अंडरबॉडी श्रेणीचे वर्णन करते. OEM इंस्टॉलेशनसाठी, ब्रॅकेट डिझाइन, पिन संरेखन आणि पाळणा व्यवस्था यांचे स्वतंत्र विचार न मानता सिलेंडरसह एकत्रितपणे पुनरावलोकन केले पाहिजे.

V. दबाव, क्षमता आणि अर्ज मर्यादा

कॅटलॉगमध्ये 6TG-E130x1947 साठी 180 बारचा कमाल कामकाजाचा दाब आणि 11-18 टन टिपिंग क्षमतेची श्रेणी आहे. हे आकडे इच्छित उपकरण कॉन्फिगरेशनमध्ये वाचले जाणे आवश्यक आहे. ते संपूर्ण ट्रेलरचे पेलोड रेटिंग स्थापित करत नाहीत.

वास्तविक टिपिंग कामगिरी शरीराचे वजन, पेलोड वितरण, बिजागर घर्षण, सिलेंडरचा कोन, माउंटिंग पोझिशन, हायड्रॉलिक प्रवाह, दाब कमी होणे आणि संरचनात्मक ताकद यावर अवलंबून असते. ट्रेलर निर्माता संपूर्ण लोड पथ आणि सुरक्षित ऑपरेटिंग परिस्थिती तपासण्यासाठी जबाबदार आहे.

180 बारची आकृती पंप, वाल्व, होसेस, फिटिंग्ज आणि माउंटिंग हार्डवेअरशी देखील जुळली पाहिजे. प्रणाली त्याच्या सर्वात कमी-रेट केलेल्या घटकाच्या परवानगी दिलेल्या रेटिंगच्या वर चालविली जाऊ नये.

सहावा. कॅटलॉगमधून सीलिंग आणि पृष्ठभागाची माहिती

HCIC च्या अंडरबॉडी सिलिंडरचे वर्णन असे सांगते की या श्रेणीमध्ये वापरलेले सील कायमस्वरूपी विकृती आणि पोशाखांना प्रतिकार करण्यासाठी आणि -40°C ते +100°C तापमानाच्या मर्यादेत कार्य करण्यासाठी आहेत. कॅटलॉग असेही सांगते की टप्पे हार्ड क्रोमिंग वापरतात आणि श्रेणी सामान्य अंडरबॉडी वैशिष्ट्य वर्णनामध्ये 200 बारच्या कमाल कामाच्या दाबासाठी डिझाइन केलेली आहे.

विशिष्ट 6TG-E130x1947 सारणी पंक्तीसाठी, सूचीबद्ध कमाल कार्यरत दबाव 180 बार आहे. या उत्पादनाच्या लेखासाठी आणि अवतरणासाठी मॉडेल-विशिष्ट सारणी मूल्य वापरले जावे. मॉडेलचे सूचीबद्ध मूल्य पुनर्स्थित करण्यासाठी विस्तृत श्रेणी विधान वापरले जाऊ नये.

कॅटलॉग 6TG-E130x1947 हे डंप उपकरणांसाठी अंडरबॉडी उत्पादन म्हणून सादर करते. हे या विशिष्ट मॉडेलसाठी संपूर्ण सील कंपाऊंड, पृष्ठभाग-जाडी, सायकल-लाइफ किंवा तपशीलवार देखभाल मध्यांतर प्रदान करत नाही. जेव्हा ऑपरेटिंग माध्यम, हवामान आणि कर्तव्य चक्र ज्ञात असेल तेव्हा त्या तपशीलांची पुष्टी केली पाहिजे.

VII. ऑर्डर करण्यापूर्वी स्थापना तपासणी

6TG-E130x1947 बदलणाऱ्या किंवा निर्दिष्ट करणाऱ्या खरेदीदाराने खालील माहिती तयार करावी:

small trailer hydraulic cylinders

1. वर्तमान सिलेंडर मॉडेल आणि ओळख पटल, उपलब्ध असल्यास

2. मागे घेतलेल्या आणि विस्तारित पोझिशनमध्ये पिन-सेंटर किंवा डोळा-केंद्राचे परिमाण

3. आवश्यक स्ट्रोक आणि टिपिंग कोन

4. शरीराची लांबी, रिक्त वजन आणि इच्छित पेलोड श्रेणी टाका

5. बिजागर स्थान आणि माउंटिंग ब्रॅकेट रेखाचित्र

6. पंप प्रवाह, प्रणाली दाब आणि वाल्व प्रकार

7. रबरी नळी कनेक्शन आणि पोर्ट आवश्यकता

8. शरीराच्या खाली आणि चेसिसभोवती उपलब्ध जागा

9. ऑपरेटिंग तापमान आणि पाणी, धूळ किंवा रस्ता दूषित होण्याचा अपेक्षित संपर्क

10. कंस, आधार, पाळणा किंवा संपूर्ण इंस्टॉलेशन किट आवश्यक आहे का

इंस्टॉलेशन माहिती साफ केल्याने योग्य स्ट्रोक असलेला परंतु ट्रेलरमध्ये सुरक्षितपणे बसवता येत नसलेला सिलेंडर मिळण्याचा धोका कमी होतो.

आठवा. अर्ज

कॅटलॉग अंडरबॉडी टेलिस्कोपिक श्रेणीला लाइट-ड्यूटी डंप उपकरणे, साइड-डंप आणि थ्री-वे डंप ट्रेलर ऍप्लिकेशन्ससह संबद्ध करते. 6TG-E130x1947 चा विचार केला जाऊ शकतो जेथे उपकरणांना दीर्घ स्ट्रोकची आवश्यकता असते आणि सहा-स्टेज डिझाइन उपलब्ध अंडरबॉडी स्पेसमध्ये बसते.

अर्जाची मान्यता संपूर्ण यांत्रिक आणि हायड्रॉलिक पुनरावलोकनावर आधारित असावी. केवळ उत्पादनाचे वर्णन विशिष्ट ट्रेलर मॉडेल, पेलोड किंवा टिपिंग अँगलसाठी योग्यतेची पुष्टी करू शकत नाही.

IX. वारंवार विचारले जाणारे प्रश्न

6TG-E130x1947 चे किती टप्पे आहेत?

HCIC-2026 कॅटलॉग 6TG-E130x1947 ला सहा-स्टेज सिलेंडर म्हणून सूचीबद्ध करते.

सूचीबद्ध स्ट्रोक काय आहे?

कॅटलॉग 1,947 मिमी स्ट्रोक सूचीबद्ध करते.

या मॉडेलसाठी कोणता दबाव सूचीबद्ध आहे?

मॉडेल टेबलमध्ये 180 बारचा जास्तीत जास्त कामकाजाचा दबाव आहे.

कोणती टिपिंग क्षमता श्रेणी दर्शविली आहे?

कॅटलॉग 11-18 टन टिपिंग क्षमतेची श्रेणी सूचीबद्ध करते.

ते 1,947 मिमी स्ट्रोकसह कोणतेही सिलेंडर बदलू शकते?

नाही. आरोहित परिमाणे, बिजागर भूमिती, कंस संरेखन, दाब, प्रवाह आणि संपूर्ण लोड मार्ग बदलण्यापूर्वी तपासणे आवश्यक आहे.

कंस आणि समर्थन उपलब्ध आहेत का?

सामान्य अंडरबॉडी उत्पादनाचे वर्णन सांगते की श्रेणीमध्ये कंस आणि समर्थन उपलब्ध आहेत. 6TG‑E130x1947 साठी अचूक आवश्यकता कोटेशनमध्ये पुष्टी केली पाहिजे.

X. 6TG-E130x1947 फिटमेंट पुनरावलोकनाची विनंती करा

6TG-E130x1947 अंडरबॉडी टेलिस्कोपिक हायड्रॉलिक सिलेंडर सहा-स्टेज बांधकाम 1,947 मिमी स्ट्रोकसह आणि ट्रेलर एकत्रीकरणासाठी कॅटलॉग-सूचीबद्ध परिमाण एकत्र करते. तांत्रिकदृष्ट्या उपयुक्त कोटेशनची विनंती करण्यासाठी, HCIC ला विद्यमान सिलेंडर तपशील, माउंटिंग ड्रॉइंग, टिपिंग अँगल, पंप डेटा आणि ऑपरेटिंग परिस्थिती पाठवा.

HCIC नंतर केवळ स्ट्रोकच्या लांबीवर अवलंबून न राहता वास्तविक अंडरबॉडी इंस्टॉलेशनच्या विरूद्ध मॉडेल तपासू शकते.

इलेव्हन. HCIC बद्दल

जिनान हुआचेन इंडस्ट्रियल कं, लिमिटेड ची स्थापना 1998 मध्ये झाली. HCIC-2026 कॅटलॉग HCIC चे वर्णन हायड्रॉलिक सिलिंडर आणि वाहतूक उपकरणे, बांधकाम यंत्रसामग्री आणि इतर औद्योगिक अनुप्रयोगांसाठी पॉवर युनिट्सवर लक्ष केंद्रित करणारा निर्माता म्हणून करते.
