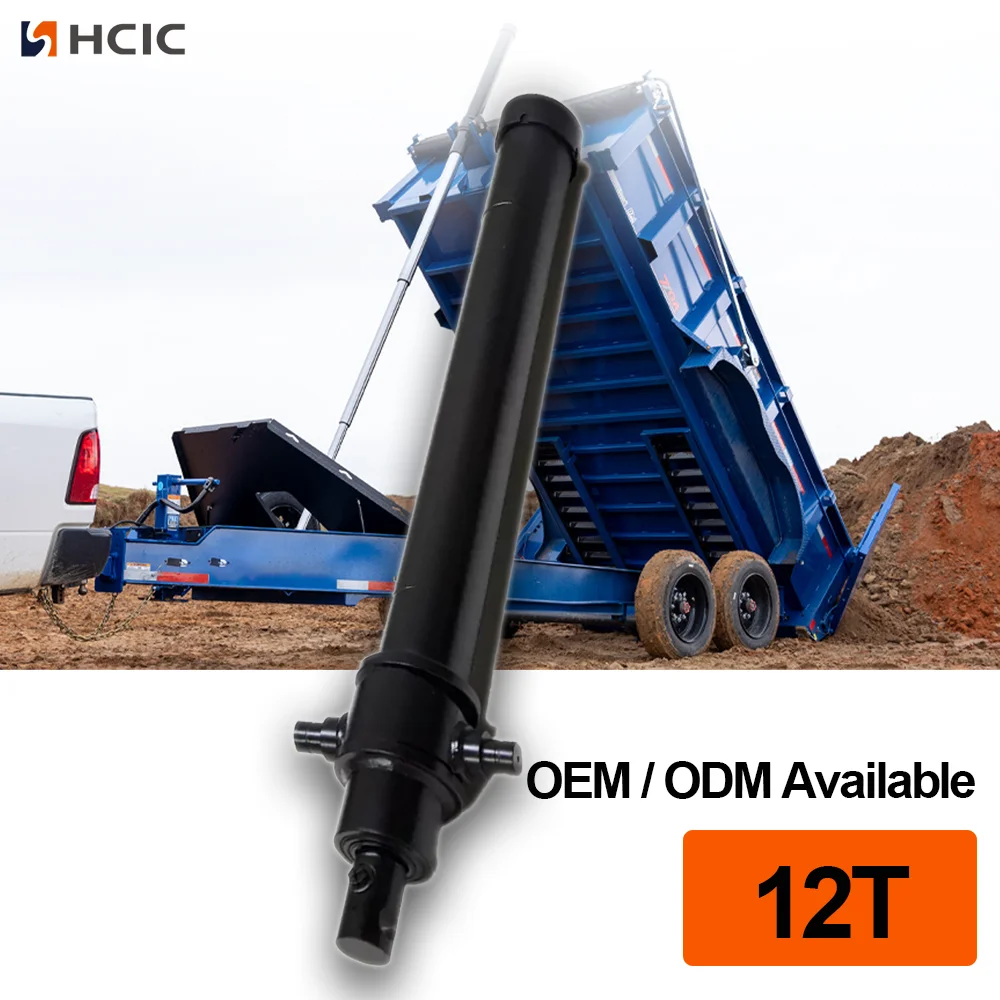

3TG-E90x1199 हे तीन-स्टेज अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर आहे ज्यामध्ये 1,199 मिमी स्ट्रोक, 220 बार कमाल कामाचा दाब आणि 5-14 टन कॅटलॉग टिपिंग श्रेणी आहे.
Number of stages:
3 टप्पेWorking volume:
६.२ लिMaximum working pressure:
220बार3TG-E90x1199 हा HCIC-2026 कॅटलॉगमध्ये सूचीबद्ध केलेला तीन-स्टेज अंडरबॉडी टेलिस्कोपिक हायड्रोलिक सिलेंडर आहे. त्याचा कॉम्पॅक्ट अंडरबॉडी लेआउट टिपिंग-सिस्टम ऍप्लिकेशन्ससाठी आहे जेथे सिलेंडरने शरीराच्या आणि चेसिसच्या खाली असलेल्या जागेत एक लांब स्ट्रोक दिला पाहिजे.
कॅटलॉगमध्ये 1,199 mm स्ट्रोक, 35 kg वस्तुमान, 6.2 L वर्किंग व्हॉल्यूम आणि 220 बारचा कमाल वर्किंग प्रेशर आहे. हे 5-14 टन टिपिंग-क्षमता श्रेणी आणि मुख्य L/A/B/C/D/E इंस्टॉलेशन परिमाणे देखील देते. ही मूल्ये प्रारंभिक फिटमेंट चर्चेला समर्थन देतात; ते संपूर्ण ट्रेलर गणना बदलत नाहीत.
| पॅरामीटर | कॅटलॉग मूल्य |
|---|---|
| मॉडेल | 3TG-E90x1199 |
| टप्प्यांची संख्या | 3 |
| स्ट्रोक | 1,199 मिमी |
| वस्तुमान | 35 किलो |
| कार्यरत व्हॉल्यूम | ६.२ एल |
| जास्तीत जास्त कामाचा दबाव |
220 बार |
| कॅटलॉग टिपिंग-क्षमता श्रेणी | 5-14 टन |
| परिमाण एल | 598 मिमी |
| परिमाण ए | 160 मिमी |
| परिमाण बी | 438 मिमी |
| परिमाण C | 108 मिमी |
| परिमाण डी | 92 मिमी |
| परिमाण ई | 58 मिमी |
वरील तपशील मूल्ये पुरवलेल्या HCIC-2026 कॅटलॉगमधील अंडरबॉडी टेलिस्कोपिक सिलेंडर टेबलमधून लिप्यंतरित केली आहेत. कॅटलॉगची 5–14 टन आकृती ही एक ऍप्लिकेशन श्रेणी आहे, प्रत्येक डंप ट्रेलरसाठी सार्वत्रिक पेलोड मंजूरी नाही.
तीन-स्टेज अंडरबॉडी बांधकाम

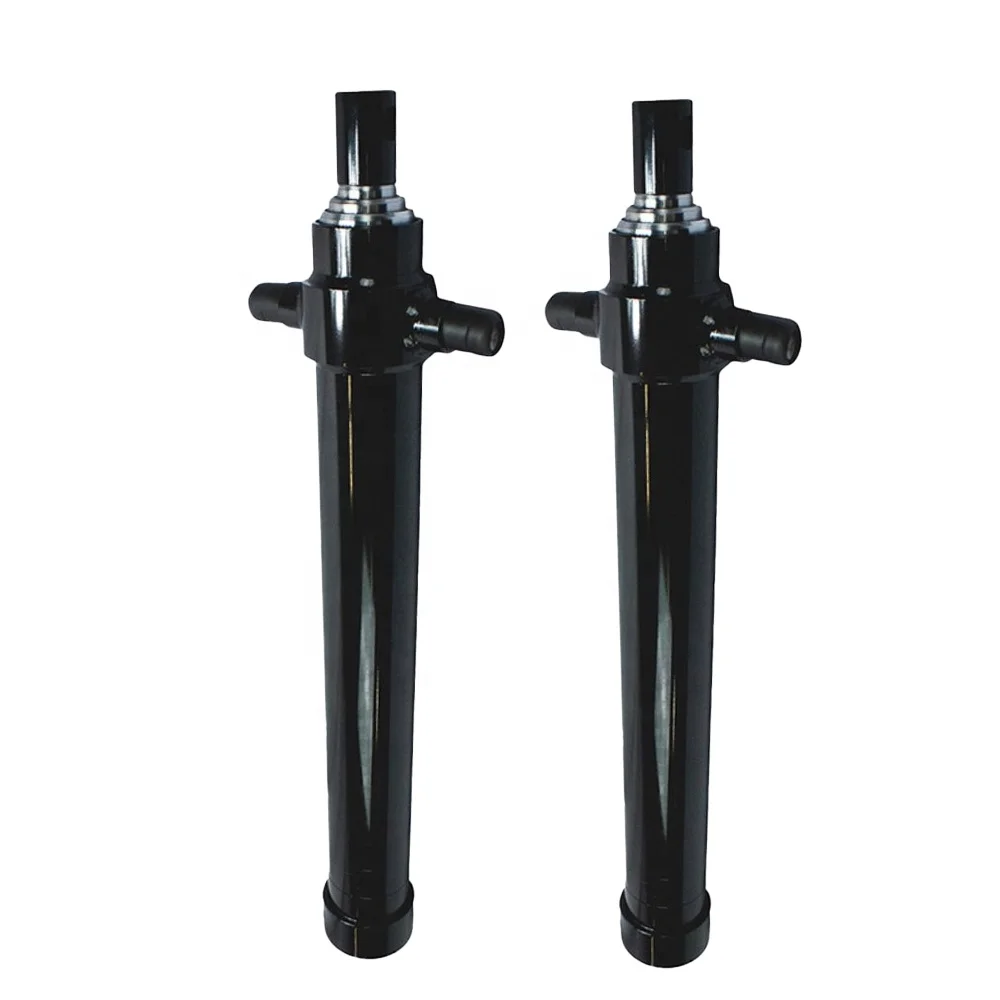

3TG-E90x1199 तीन टेलिस्कोपिक टप्पे वापरते. मागे घेतल्यावर, नेस्टेड टप्पे सिलिंडरचे पॅकेज अंडरबॉडी इंस्टॉलेशन एरियामध्ये ठेवण्यास मदत करतात. विस्तारादरम्यान, टप्पे बंद स्थितीत पूर्ण कार्यरत लांबीची आवश्यकता न ठेवता टिपिंग सायकलसाठी आवश्यक हालचाली प्रदान करतात.
स्टेज व्यवस्थेचा अर्थ असा आहे की विस्तारादरम्यान सिलेंडरची शक्ती आणि वेग बदलू शकतो. विविध टप्पे सक्रिय झाल्यावर प्रभावी क्षेत्र बदलते, म्हणून निवड करताना लोड, बिजागर भूमिती, टिपिंग कोन, पंप प्रवाह आणि वाल्व सेटिंग्ज एकत्रितपणे विचारात घ्याव्यात.
अंडरबॉडी इन्स्टॉलेशन सिलेंडरच्या बंद लांबीपेक्षा जास्त नियंत्रित केले जाते. खरेदीदाराने पाळणा किंवा आधार व्यवस्था, पिन संरेखन, चेसिस क्लिअरन्स आणि सिलिंडरचा मार्ग तपासला पाहिजे कारण शरीर बंद स्थितीतून टिपलेल्या स्थितीत हलते.
कॅटलॉग L ला 598 मिमी आणि A ते E ची परिमाणे अनुक्रमे 160, 438, 108, 92 आणि 58 मिमी म्हणून सूचीबद्ध करते. या मोजमापांची तुलना ग्राहकाच्या फ्रेम ड्रॉइंग आणि माउंटिंग व्यवस्थेशी केली पाहिजे. सिलेंडरला कंसाच्या विकृतीद्वारे स्थितीत आणण्याऐवजी माउंटिंग डिझाइनद्वारे संरेखित केले पाहिजे.

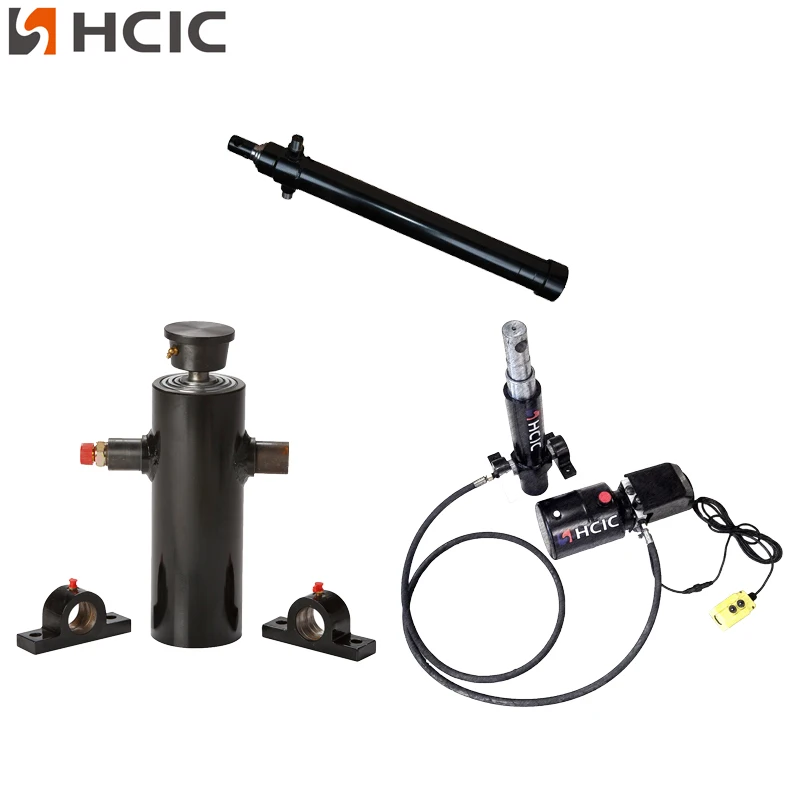

HCIC चे कॅटलॉग रॉड-आय किंवा बॉल-स्टाईल कनेक्शन संदर्भ आणि सिलेंडर सपोर्ट क्रॅडलसह अंडरबॉडी सिलेंडर लाइनसाठी ॲक्सेसरीज आणि समर्थन पर्याय देखील दर्शविते. 3TG-E90x1199 प्रकल्पासाठी अचूक कनेक्शन आणि समर्थन व्यवस्था सामान्य कॅटलॉग उदाहरणावरून गृहीत न धरता वर्तमान रेखाचित्रावरून पुष्टी केली पाहिजे.
3TG-E90x1199 220 बारच्या कमाल कामाच्या दाबासह सूचीबद्ध आहे. पंप, रिलीफ-व्हॉल्व्ह सेटिंग, हायड्रॉलिक लाइन्स, तेल स्वच्छता, माउंटिंग स्ट्रक्चर आणि संपूर्ण टिपिंग लोडच्या बाजूने या मूल्याचे पुनरावलोकन करणे आवश्यक आहे.
कॅटलॉग 5-14 टन टिपिंग-क्षमता श्रेणी सूचीबद्ध करते. ही श्रेणी कॅटलॉग अनुप्रयोग संदर्भ म्हणून मानली जावी. वास्तविक अनुकूलता ट्रेलर बॉडी, लोड डिस्ट्रिब्युशन, बिजागर पोझिशन, टिपिंग अँगल, चेसिस स्ट्रेंथ, हायड्रॉलिक फ्लो आणि ऑपरेटिंग परिस्थिती यावर अवलंबून असते.
माउंटिंग भूमिती किंवा सिस्टम प्रेशर चुकीचे असल्यास योग्य बोअर किंवा स्ट्रोक असलेले सिलेंडर अद्याप अनुपयुक्त असू शकते. त्यामुळे सिलिंडरची ऑर्डर देण्यापूर्वी संपूर्ण अर्जाचे पुनरावलोकन पूर्ण केले पाहिजे.

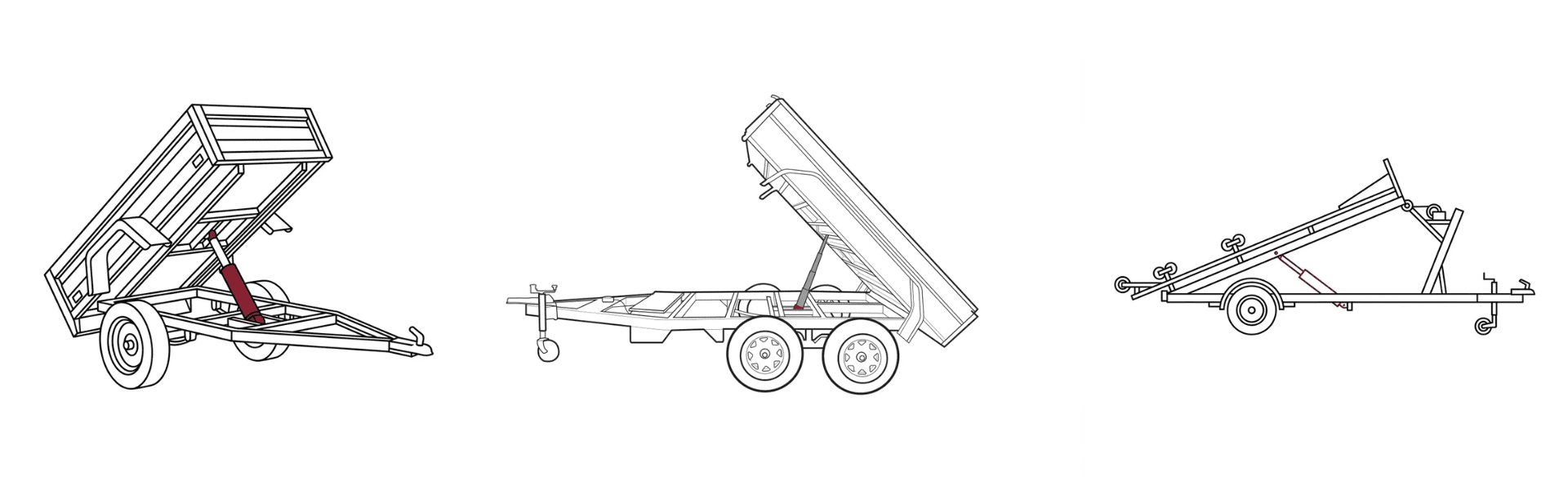

3TG-E90x1199 डंप-ट्रेलर आणि अंडरबॉडी टिपिंग-सिस्टम प्रकल्पांसाठी संबंधित आहे ज्यांना 1,199 मिमी स्ट्रोकसह तीन-स्टेज सिलिंडर आवश्यक आहे. जेव्हा उपलब्ध जागा आणि सिस्टम आवश्यकता कॅटलॉग डेटाशी जुळतात तेव्हा OEM बिल्ड, बदलण्याचे काम आणि ट्रेलर रीडिझाइनसाठी याचा विचार केला जाऊ शकतो.
पुरवठा केलेला HCIC कॅटलॉग दोन ते सहा टप्प्यांमधील कॉन्फिगरेशनसह अंडरबॉडी सिलेंडर लाइनचे वर्णन करतो, परंतु हा लेख केवळ 3TG-E90x1199 मॉडेलवर केंद्रित आहे. वेगळ्या अभियांत्रिकी पुनरावलोकनाशिवाय इतर मॉडेल्सचा वापर त्याच्या आयाम किंवा ऑपरेटिंग डेटासाठी पर्याय म्हणून केला जाऊ नये.
3TG-E90x1199 कोटेशन किंवा बदली मूल्यांकनासाठी, पाठवा:
- ट्रेलर प्रकार आणि शरीराचे परिमाण
- आवश्यक स्ट्रोक आणि बंद स्थापना जागा
- चेसिस, पाळणा आणि कंस रेखाचित्रे
- पिन किंवा बॉल कनेक्शन तपशील
- पंप दाब आणि प्रवाह माहिती
- रबरी नळी आणि बंदर व्यवस्था
- टिपिंग कोन आणि लोड वितरण
- वर्तमान सिलेंडर आणि माउंटिंग क्षेत्राचे फोटो
- आवश्यक प्रमाण आणि बदलण्याची स्थिती
हे तपशील मोठ्या कंस, संरेखन किंवा हायड्रॉलिक-सिस्टम समस्येपासून सिलेंडर बदलण्यात फरक करण्यास मदत करतात.
3TG-E90x1199 हे 1,199 mm स्ट्रोक, 220 बार कमाल वर्किंग प्रेशर, 6.2 L वर्किंग व्हॉल्यूम आणि 5-14 टन कॅटलॉग टिपिंग रेंजसह परिभाषित तीन-स्टेज अंडरबॉडी टेलिस्कोपिक हायड्रॉलिक सिलेंडर आहे. त्याची 598 mm L परिमाणे आणि सूचीबद्ध A-E मोजमाप इंस्टॉलेशन नियोजनासाठी एक व्यावहारिक प्रारंभ बिंदू प्रदान करतात.
अंतिम निवड संपूर्ण ट्रेलर प्रणालीवर आधारित असावी, केवळ स्ट्रोक किंवा दबावावर आधारित नाही. खरेदी करण्यापूर्वी प्रोजेक्ट-विशिष्ट पुनरावलोकनासाठी अंडरबॉडी ड्रॉइंग आणि हायड्रॉलिक डेटा HCIC कडे पाठवा.
HCIC वाहन आणि औद्योगिक अनुप्रयोगांसाठी हायड्रॉलिक सिलिंडर आणि पॉवर युनिट्स विकसित आणि तयार करते. 3TG-E90x1199 प्रकल्पासाठी, HCIC OEM किंवा बदली चौकशीसाठी रेखाचित्रे, मोजलेले परिमाण आणि हायड्रॉलिक आवश्यकतांचे पुनरावलोकन करू शकते.
3TG-E90x1199 पुनरावलोकनाची विनंती करा:
