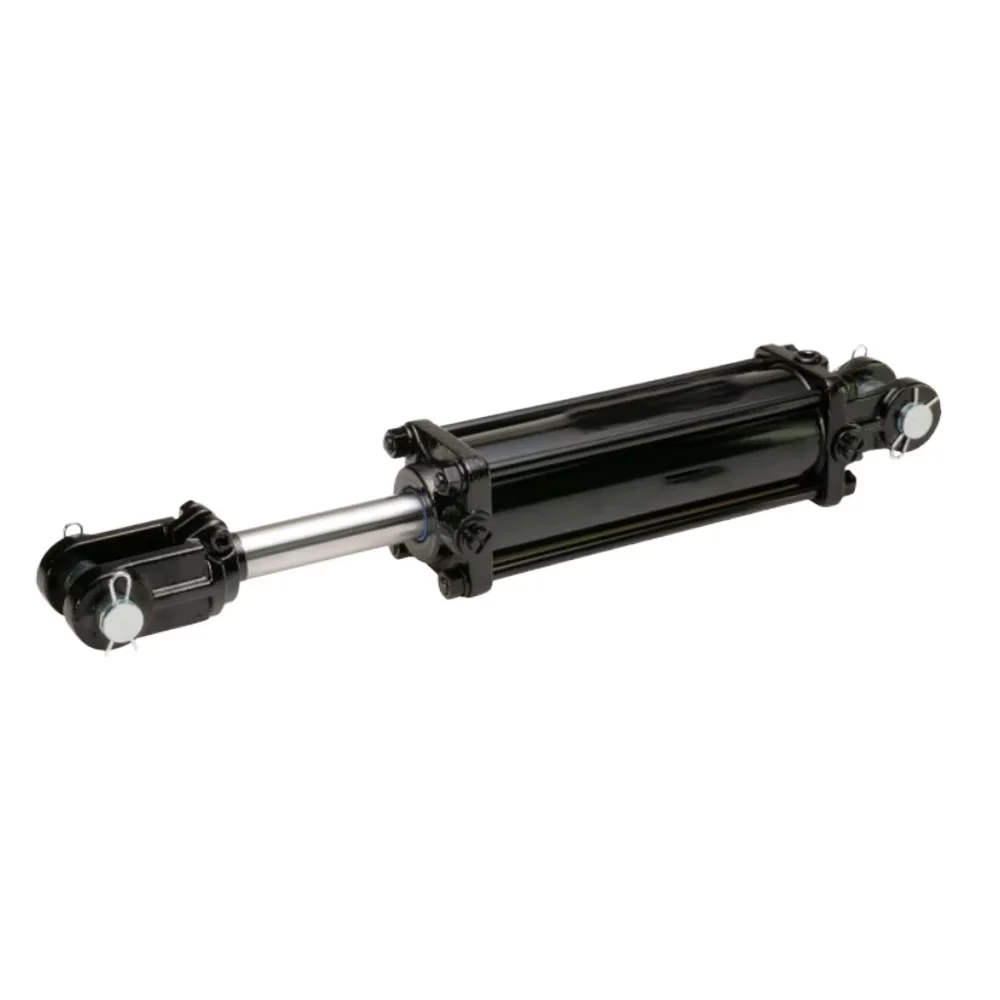

वेल्डेड डबल क्लीव्हिस हायड्रोलिक सिलेंडर

I. उत्पादन विहंगावलोकन

1.1 मुख्य व्याख्या

वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलिंडर म्हणजे सिलेंडरच्या तळाशी आणि रॉडच्या टोकावर इंटिग्रेटेड फोर्ज्ड डबल क्लेव्हिससह सुसज्ज पूर्णतः वेल्डेड हायड्रॉलिक रॅम, हे हेवी-ड्यूटी वेल्डेड सिलिंडर मालिकेशी संबंधित आहे आणि मुख्यतः डबल ॲक्टिंग ऑइल सर्किट डिझाइन स्वीकारते.

पारंपारिक टाय रॉड हायड्रॉलिक सिलिंडरपेक्षा वेगळे, वेल्डेड डबल क्लेव्हिस सिलिंडरमध्ये कॉम्पॅक्ट एकंदर रचना, पार्श्व भाराचा प्रतिकार करण्याची मजबूत क्षमता आणि बाहेरील चिखलाखाली दीर्घकाळ सेवा आयुष्य, उच्च-भार कार्य वातावरण आहे

1.2 वापरकर्ता वेदना बिंदू उपाय

शेतातील दुरुस्तीची दुकाने, ट्रेलर OEM कारखाने आणि लहान बांधकाम यंत्रसामग्री निर्मात्यांना बऱ्याचदा पातळ वेल्डिंग शिवण आणि पातळ बॅरल भिंती असलेल्या दोषपूर्ण वेल्डेड हायड्रॉलिक रॅमचा सामना करावा लागतो. हे स्वस्त सिलिंडर तेल गळती करणे, क्लीव्हिस लुग्स वाकणे किंवा दीर्घकाळ उचलण्याच्या कामात क्रॅक करणे सोपे आहे.

आम्ही 28 वर्षांपासून वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलिंडर तयार केले आहेत, आमचे ऑन-साइट अभियंते दर महिन्याला जागतिक खरेदीदारांकडून शेकडो सिलिंडर निकामी प्रकरणे हाताळतात. आम्ही क्लीव्हिस वेल्डिंग स्ट्रक्चर ऑप्टिमाइझ करतो, बॅरलची भिंत घट्ट करतो आणि सीलिंग असेंब्ली अपग्रेड करतो जेणेकरून बाहेरच्या जड यंत्रसामग्रीसाठी सर्व सामान्य ब्रेकडाउन समस्या टाळण्यासाठी. MOQ शिवाय लहान नमुना ऑर्डर ग्राहक चाचणीसाठी समर्थित आहे.

II. उत्पादनाची अंतर्गत रचना आणि हस्तकला फायदा

2.1 की मॅन्युफॅक्चरिंग क्राफ्ट

आमच्या वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलिंडरच्या सर्व कोर प्रोसेसिंग पायऱ्या आमच्या स्व-मालकीच्या 12000㎡ हायड्रॉलिक वर्कशॉपमध्ये पूर्ण केल्या आहेत, मुख्य घटकांचे आउटसोर्सिंग नाही. प्रत्येक क्राफ्ट लोड प्रतिरोध आणि सीलिंग कार्यप्रदर्शन सुधारण्यासाठी डिझाइन केलेले आहे.

2.1.1 Honed निर्बाध जाड बॅरल

आम्ही हॉट रोल्ड सीमलेस स्टील ट्यूब इनर प्रिसिजन होनिंग ट्रीटमेंटसह स्वीकारतो, बॅरलच्या भिंतीची जाडी सामान्य मार्केट मॉडेल्सपेक्षा जाड असते. जाड बॅरल सतत उच्च दाबाखाली सिलेंडरचे विकृत रूप कमी करू शकते आणि आतील होनिंगमुळे ओरखडे दूर होतात ज्यामुळे अंतर्गत तेल गळती होते.

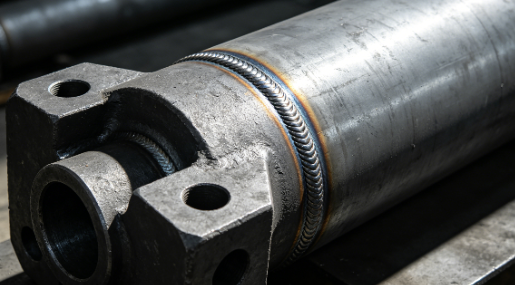

2.1.2 इंटिग्रल फोर्ज्ड क्लीव्हिस आणि पूर्ण प्रवेश वेल्डिंग

डबल क्लेव्हिस लग्स हे पातळ शीट स्प्लिसिंग वेल्डिंगऐवजी एक-पीस बनावट स्टील आहेत. क्लीव्हिस आणि बॅरेलमधील कनेक्शन स्थितीत 8-12 मिमी पूर्ण प्रवेश जलमग्न आर्क वेल्डिंगचा वापर केला जातो, वेल्डिंग सीम जाड आणि एकसमान असतो, ट्रॅक्टर आणि लॉग स्प्लिटरच्या जड पार्श्व बलाखाली लग क्रॅक प्रभावीपणे प्रतिबंधित करते.

2.1.3 जाड क्रोम प्लेटेड पिस्टन रॉड

पिस्टन रॉड पृष्ठभाग अचूक ग्राउंड आहे नंतर 28-32μm हार्ड क्रोम लेयरने लेपित आहे. जाड क्रोम कोटिंग स्थिर अँटी-रस्ट आणि पोशाख प्रतिरोध आणते, एक वर्ष सतत चिखलाने काम करत असतानाही कोटिंग सोलणार नाही.

2.1.4 मल्टी-टाइप कंपोझिट सीलिंग सिस्टम

मानक असेंबली सामान्य तापमानात पारंपारिक हायड्रॉलिक तेलाशी जुळण्यासाठी NBR रबर सील वापरते. FKM फ्लोरिन रबर सील हे -20 ℃ ते 180 ℃ पर्यंत काम करणाऱ्या उच्च तापमान उपकरणांसाठी पर्यायी अपग्रेड आहेत, अंतर्गत आणि बाह्य तेल गळती पूर्णपणे अवरोधित करतात.

2.2 फॅक्टरी डिलिव्हरी तपासणी मानक

प्रत्येक तयार वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलेंडरने 30 मिनिटांसाठी 1.5 पट ओव्हरलोड प्रेशर होल्ड चाचणी आणि शिपमेंटपूर्वी पूर्ण हवा घट्टपणा तपासणी उत्तीर्ण करणे आवश्यक आहे. आम्ही प्रत्येक सिलेंडरसाठी चाचणी डेटा रेकॉर्ड करतो आणि बल्क ऑर्डर क्लायंटसाठी संपूर्ण दबाव चाचणी अहवाल देऊ शकतो.

III. विस्तृत अनुप्रयोग परिस्थिती

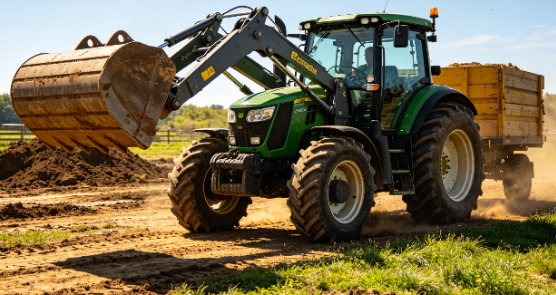

3.1 कृषी यंत्रसामग्री जुळवणे

आमची वेल्डेड क्लीव्हिस हायड्रॉलिक रॅम सर्व प्रकारच्या फार्म मोबाइल उपकरणांवर मोठ्या प्रमाणावर वापरली जाते, डबल क्लेव्हिस माउंट डिझाइन अतिरिक्त उपकरणांशिवाय द्रुत पिन शाफ्ट इंस्टॉलेशनची जाणीव करते.

मुख्य जुळणारी उपकरणे: ट्रॅक्टर लिफ्टिंग आर्म, लॉग स्प्लिटर हायड्रॉलिक रॅम, हे बेलर, लहान कापणी यंत्र, फार्म लिफ्टिंग ट्रेलर.

3.2 मिनी बांधकाम उपकरणे जुळणे

कॉम्पॅक्ट वेल्डेड दुहेरी कान सिलेंडर मर्यादित स्थापनेची जागा, बांधकाम साइटवरील धूळ आणि कंपन अंतर्गत स्थिर कामगिरीसह लहान बांधकाम यंत्रसामग्री फिट करते.

मुख्य जुळणारी उपकरणे: मिनी एक्स्कॅव्हेटर ऑक्झिलरी रॅम, लोडर टिल्ट सिलेंडर, छोटा रोड रोलर, काँक्रीट लिफ्टिंग मिक्सर.

3.3 लॉजिस्टिक आणि वाहतूक उपकरणे जुळणे

हाय लोड बेअरिंग वेल्डेड क्लेव्हिस रॅम हा लॉजिस्टिक लिफ्टिंग वाहने आणि वेअरहाऊस लोडिंग उपकरणांसाठी मुख्य प्रवाहात बदलणारा भाग आहे.

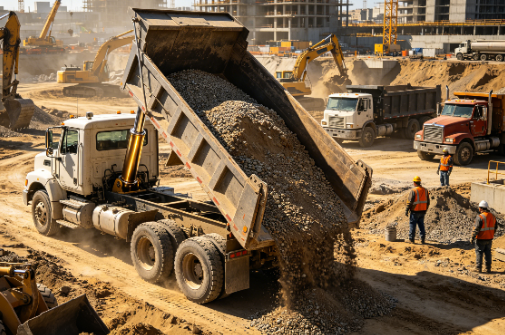

मुख्य जुळणारी उपकरणे: डंप ट्रेलर हायड्रॉलिक सिलिंडर, टो ट्रक लिफ्टिंग रॅम, डॉक लेव्हलर वेल्डेड हायड्रॉलिक सिलेंडर, सिझर लिफ्ट टेबल रॅम.

3.4 सामान्य औद्योगिक सानुकूल उपकरणे जुळणे

सानुकूल आकाराचे वेल्डेड डबल क्लेव्हिस सिलिंडर औद्योगिक उपकरणांच्या रेखाचित्रांनुसार सानुकूलित केले जाऊ शकते, कचरा प्रक्रिया, सामग्री उचलणे आणि उपकरणे देखभाल बदलण्यासाठी योग्य.

मुख्य जुळणारी उपकरणे: कचरा कॉम्पॅक्टर, मटेरियल लिफ्टिंग मशीन, लहान हायड्रॉलिक प्रेस, आफ्टरमार्केट दुरुस्ती रिप्लेसमेंट हायड्रॉलिक रॅम.

IV. तांत्रिक बाबी पूर्ण करा

4.1 मानक निश्चित तपशील

तपासणी आयटम	मानक पॅरामीटर
बोर आकार	30 मिमी-200 मिमी (1.2 इंच-8 इंच)
रॉड व्यास	20 मिमी-120 मिमी
स्ट्रोक लांबी	50 मिमी-3000 मिमी
रेटेड कामकाजाचा दबाव	21MPa (3000PSI)
मानक क्रिया प्रकार	दुहेरी अभिनय
मानक सील साहित्य	NBR रबर
पृष्ठभाग उपचार	मॅट ब्लॅक अँटी-रस्ट पेंट

4.2 सानुकूल पर्यायी अपग्रेड पॅरामीटर्स

V. कारखाना पात्रता, गुणवत्ता नियंत्रण आणि निर्यात पॅकिंग

5.1 अधिकृत उत्पादन प्रमाणपत्रे

आमची संपूर्ण हायड्रॉलिक सिलेंडर उत्पादन लाइन ISO9001 गुणवत्ता व्यवस्थापन प्रणाली प्रमाणन उत्तीर्ण करते, सर्व हेवी-ड्यूटी वेल्डेड हायड्रॉलिक उत्पादने सीई औद्योगिक सुरक्षा मानकांची पूर्तता करतात. आम्ही क्लायंट कस्टम क्लिअरन्स आणि फॅक्टरी ऑडिटसाठी प्रमाणन दस्तऐवजांची प्रत प्रदान करू शकतो.

5.2 पूर्ण गुणवत्ता नियंत्रण प्रणाली

आम्ही स्वतंत्र कच्चा माल तपासणी कार्यशाळा, अर्ध-तयार उत्पादन प्रक्रिया तपासणी स्टेशन आणि तयार उत्पादन दबाव चाचणी कक्ष सेट करतो. सर्व कच्च्या स्टीलच्या नळ्या, बनावट क्लीव्हिस आणि सीलिंग भाग उत्पादनापूर्वी तपासले जातील, तयार झालेले उत्पादन अपयशी होऊ नये म्हणून दोषपूर्ण कच्चा माल थेट नाकारला जाईल.

5.3 निर्यात मानक पॅकिंग योजना

प्रत्येक वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलिंडरला प्रथम अँटी-रस्ट ऑइलने लेपित केले जाईल, समुद्राच्या वाहतुकीदरम्यान समुद्राच्या पाण्याची गंज टाळण्यासाठी प्लास्टिक फिल्मने गुंडाळले जाईल. नंतर लांब-अंतराच्या लॉजिस्टिक्समध्ये टक्कर आणि विकृती टाळण्यासाठी निश्चित फोम पॅडिंगसह घन निर्यात लाकडी केस ठेवा.

सहावा. वारंवार विचारले जाणारे प्रश्न

Q1: मी नॉन-स्टँडर्ड बोअर आणि स्ट्रोक वेल्डेड डबल क्लेव्हिस सिलेंडर कस्टमाइज करू शकतो का?

A1: होय, आमची तांत्रिक टीम 24 तासांच्या आत तुमच्या उपकरणाच्या रेखांकनानुसार विशेष सिलेंडर आकार डिझाइन करू शकते.

Q2: तुमच्या स्टँडर्ड वेल्डेड क्लीविस रॅमचा कमाल कामाचा दबाव किती आहे?

A2: स्टँडर्ड रेटेड प्रेशर 3000PSI (21MPa), 35MPa हाय प्रेशर अपग्रेडेड मॉडेल हेवी लोड उपकरणे खाण करण्यासाठी उपलब्ध आहे.

Q3: वेल्डेड डबल क्लीविस हायड्रॉलिक सिलेंडरचा वॉरंटी कालावधी किती आहे?

A3: आम्ही सामान्य योग्य कार्य स्थिती अंतर्गत 12-महिन्याची वॉरंटी प्रदान करतो, अयोग्य ऑपरेशनमुळे होणारे नुकसान वॉरंटीद्वारे संरक्षित केले जात नाही.
