लोकप्रिय उच्च-मागणी हायड्रॉलिक सिलेंडर निवड मार्गदर्शक

I. प्रस्तावना: सामान्यहायड्रॉलिक सिलेंडरपरदेशी खरेदीदारांनी केलेल्या निवड चुका

1.1 सिलेंडरच्या चुकीच्या निवडीमुळे उद्भवलेल्या वास्तविक समस्या

उत्तर अमेरिका, युरोप आणि ऑस्ट्रेलियामधील खरेदीदार बहुतेक वेळा केवळ लांबी आणि बॅरलच्या जाडीनुसार सिलिंडर निवडतात, कामकाजाच्या स्थितीशी जुळणारे दुर्लक्ष करतात.

अनेकजण ट्रॅक्टर आणि डंप ट्रेलरवर टाय रॉड सिलिंडर बसवतात. सतत खडबडीत कामामुळे टाय रॉड सैल होतात आणि पिस्टन रॉड लवकर वाकतात. स्वस्त पातळ वेल्डेड क्लीविस सिलिंडर जड भाराखाली क्रॅक होतात, ज्यामुळे उत्पादन थांबते आणि अतिरिक्त देखभाल खर्च येतो.

चार सिलिंडर शैली 90% पेक्षा जास्त ग्लोबल रिप्लेसमेंट आणि OEM ऑर्डर कव्हर करतात. हे मार्गदर्शक कर्मचारी आणि भाग घाऊक विक्रेत्यांच्या खरेदीसाठी व्यावहारिक निवड संदर्भांसह हॉट-सेलिंग मॉडेल्सची क्रमवारी लावते.

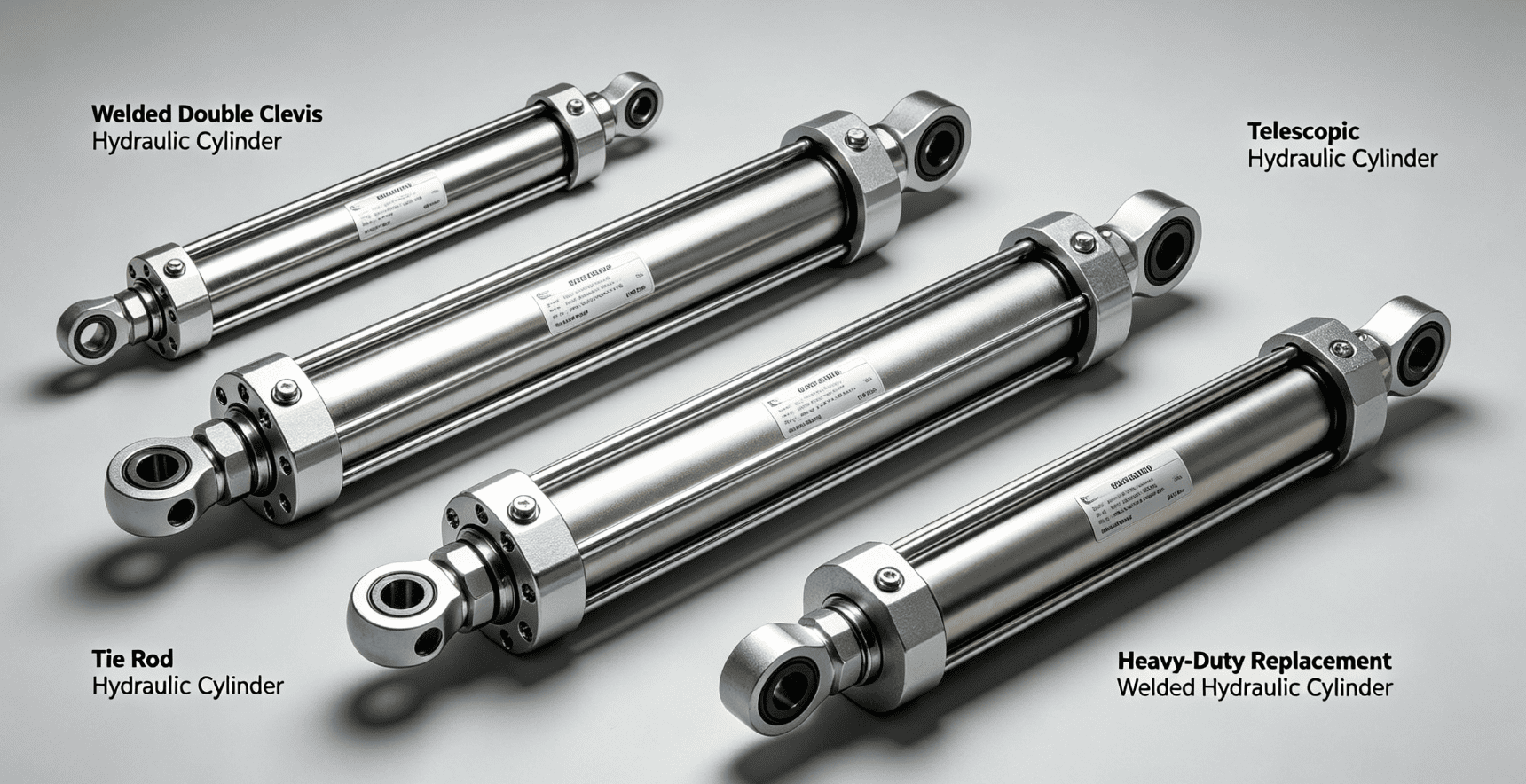

1.2 विदेशी बाजारपेठेसाठी चार सर्वाधिक विकले जाणारे हायड्रोलिक सिलिंडर

वेल्डेड डबल क्लेव्हिस हायड्रोलिक सिलेंडर — फार्म मशिनरी, लॉग स्प्लिटर, कृषी ट्रेलर

टाय रॉड हायड्रॉलिक सिलिंडर - इनडोअर मशीन टूल आणि ऑटोमेशन उपकरणे

टेलिस्कोपिक हायड्रॉलिक सिलेंडर — डंप ट्रेलर आणि टिपर ट्रक खास

हेवी-ड्युटी रिप्लेसमेंट वेल्डेड हायड्रॉलिक सिलेंडर — मिनी एक्साव्हेटर आणि लोडर आफ्टरमार्केट भाग

II. रचना, फायदे, तोटे आणि लागू परिस्थिती

2.1वेल्डेड डबल क्लीव्हिस हायड्रोलिक सिलेंडर(मोबाइल उपकरणांसाठी शीर्ष निवड)

2.1.1 कोर स्ट्रक्चरल वैशिष्ट्ये

बॅरल आणि एंड कॅप्स बाह्य टाय रॉडशिवाय बुडलेल्या आर्क इंटिग्रल वेल्डिंगचा अवलंब करतात. पिन इंस्टॉलेशनसाठी दोन टोके एक-पीस बनावट दुहेरी क्लीविस वापरतात.

स्टँडर्ड वर्किंग प्रेशर 21MPa, अपग्रेड केलेली उच्च-दाब आवृत्ती 35MPa पर्यंत पोहोचते, उत्कृष्ट अँटी-व्हायब्रेशन आणि अँटी-साइड-लोड क्षमतेसह.

कमी किमतीची उत्पादने पातळ चिरलेली क्लेव्हिस स्वीकारतात जी सहजपणे क्रॅक होतात. पात्र उत्पादने 8-12 मिमी पूर्ण प्रवेश वेल्डिंग वापरतात, चिखलाच्या बाहेरच्या कामकाजाच्या परिस्थितीत स्थिर असतात.

2.1.2 जुळलेली उपकरणे आणि लक्ष्य ग्राहक

ट्रॅक्टर लिफ्टिंग आर्म, लॉग स्प्लिटर, फार्म ट्रेलर, लहान लोडर, टो ट्रक फिट करा.

शेतातील भागांचे घाऊक विक्रेते, कृषी यंत्रांचे कारखाने आणि घराबाहेर दुरुस्तीची दुकाने सेवा देत आहेत.

2.1.3 साधक आणि बाधक

साधक: कॉम्पॅक्ट, डस्ट-प्रूफ, स्थापित करणे सोपे, सानुकूल करण्यायोग्य बोअर, स्ट्रोक आणि क्लेव्हिस होल आकार

बाधक: त्रासदायक अंतर्गत पृथक्करण, मानक नसलेल्या आकारांसाठी जास्त वेळ

2.2 टाय रॉड हायड्रोलिक सिलेंडर(सामान्य घरातील औद्योगिक प्रकार)

2.2.1 कोर स्ट्रक्चरल वैशिष्ट्ये

चार टाय रॉड दोन टोकांच्या टोप्या निश्चित करतात, जे वेगळे करणे आणि अंतर्गत सील बदलणे सोयीस्कर आहे. हे युनिफाइड 21MPa प्रेशरसह NFPA आंतरराष्ट्रीय मानकांचे पालन करते.

एक्सपोज्ड टाय रॉड्स दीर्घकालीन कंपनाखाली सैल होतात आणि साइड फोर्स पिस्टन रॉड्स वाकतात, बाहेरच्या मोबाईल मशीनमध्ये बसत नाहीत.

2.2.2 जुळलेली उपकरणे आणि लक्ष्य ग्राहक

फिट मशीन टूल्स, पॅकेजिंग ऑटोमेशन लाइन्स, इनडोअर हायड्रॉलिक प्रेस, फिक्स्ड लिफ्टिंग प्लॅटफॉर्म.

ऑटोमेशन कारखाने, उपकरणे देखभाल पुरवठादार आणि इनडोअर हायड्रॉलिक पार्ट डीलर्सची सेवा.

2.2.3 साधक आणि बाधक

साधक: पुरेशी स्पॉट वस्तू, सुलभ देखभाल, कमी किंमत, मानक आकारांची जलद वितरण

बाधक: खराब कंपन प्रतिरोध, ट्रॅक्टर आणि डंप ट्रेलर्सवर वापरले जाऊ शकत नाही

2.3 टेलिस्कोपिक हायड्रोलिक सिलेंडर(डंप ट्रेलर्ससाठी खास)

2.3.1 कोर स्ट्रक्चरल वैशिष्ट्ये

मल्टी-स्टेज नेस्टेड स्लीव्ह डिझाइन, मागे घेतल्यानंतर लहान लांबी आणि विस्तारानंतर लांब लिफ्टिंग स्ट्रोक. बहुतेक एकल-अभिनय असतात आणि गुरुत्वाकर्षणाने मागे घेतात, 2-4 वैकल्पिक टप्प्यांसह.

अधिक विस्ताराचे टप्पे कमकुवत टर्मिनल थ्रस्ट आणतात, अल्ट्रा-हेवी लोड उचलण्यासाठी योग्य नाहीत.

2.3.2 जुळलेली उपकरणे आणि लक्ष्य ग्राहक

फिट फार्म डंप ट्रेलर, टिपर ट्रक, स्वच्छता कचरा वाहने, हवाई शिडी.

ट्रेलर रिफिटिंग प्लांट्स, मालवाहतूक भाग घाऊक विक्रेते आणि स्वच्छता उपकरणे उत्पादक.

2.3.3 साधक आणि बाधक

साधक: लहान मागे घेतलेले खंड, लांब स्ट्रोक, साधे तेल सर्किट, कमी अपयश दर

बाधक: मल्टी-लेयर सीलला स्वच्छ हायड्रॉलिक तेल आवश्यक आहे, सक्रिय हायड्रॉलिक मागे घेण्याचे कार्य नाही

2.4 हेवी-ड्युटी रिप्लेसमेंट वेल्डेड हायड्रोलिक सिलेंडर (एक्सकॅव्हेटर आणि लोडर बदलण्याचे भाग)

2.4.1 मुख्य संरचनात्मक वैशिष्ट्ये

जाड होन्ड सीमलेस ट्यूब आणि प्रबलित अँटी-बेंड पिस्टन रॉडने बनविलेले, बनावट बॉल जॉइंट किंवा सिंगल क्लीव्हिससह जुळलेले, पूर्ण प्रवेश जाड वेल्ड्स कमाल 35MPa दाब सपोर्ट करतात.

बदल न करता थेट बदलण्यासाठी आकार CAT, Komatsu, Kubota mini excavators शी पूर्णपणे जुळतात.

2.4.2 जुळलेली उपकरणे आणि लक्ष्य ग्राहक

फिट मिनी एक्स्कॅव्हेटर बूम/आर्म सिलेंडर, लोडर टिल्ट सिलेंडर, छोटा रोड रोलर.

बांधकाम यंत्रसामग्री निर्यातदार, फील्ड दुरुस्ती दुकाने आणि लहान अभियांत्रिकी उपकरणांच्या कारखान्यांना सेवा देत आहे.

2.4.3 साधक आणि बाधक

साधक: अचूक बदली आकार, प्रभाव प्रतिरोधक, बांधकाम साइटवर टिकाऊ, उच्च पुनरावृत्ती ऑर्डर

बाधक: विविध मॉडेल्स, नॉन-स्टँडर्ड मशीन्सना जुन्या सिलेंडर डेटावर आधारित सानुकूलन आवश्यक आहे

III. युनिव्हर्सल कोर सिलेक्शन पॅरामीटर्स

3.1 वर्किंग प्रेशर मॅचिंग

21MPa (3000PSI) मानक मॉडेल बहुतेक फार्म आणि इनडोअर उपकरणांसाठी उपयुक्त आहे, उच्च किमतीच्या कामगिरीसह 90% ऑर्डरसाठी खाते.

उत्खनन आणि खाणकामांवर परिणाम करणाऱ्या कामकाजाच्या परिस्थितीसाठी 25–35MPa जाड उच्च-दाब आवृत्ती.

3.2 बोअर आणि स्ट्रोक निवड नियम

लिफ्टिंग फोर्स फक्त बोअर आणि सिस्टम प्रेशरशी संबंधित आहे; दीर्घ स्ट्रोक लोड क्षमता सुधारू शकत नाही.

जुने सिलेंडर बदलताना पूर्ण मागे घेणे आणि विस्ताराची लांबी मोजा, ​​दृश्य निर्णयामुळे स्ट्रोकची कमतरता आणि तेल गळती सहज होते.

मर्यादित जागेसह लांब स्ट्रोकसाठी टेलिस्कोपिक सिलेंडर निवडा; मल्टी-एंगल स्विंग उपकरणांसाठी वेल्डेड डबल क्लेव्हिस सिलिंडर निवडा.

3.3 माउंट प्रकार द्रुत जुळणी

आउटडोअर मल्टी-एंगल लिफ्टिंग मशीन: वेल्डेड डबल क्लेव्हिस हायड्रॉलिक सिलेंडर

स्थिर घरातील कमी-दाब उपकरणे: टाय रॉड हायड्रॉलिक सिलेंडर

डंप ट्रेलर लाँग-स्ट्रोक लिफ्टिंग: टेलिस्कोपिक हायड्रॉलिक सिलेंडर

एक्साव्हेटर आर्टिक्युलेटेड आर्म: हेवी-ड्युटी रिप्लेसमेंट वेल्डेड हायड्रॉलिक सिलेंडर

3.4 कार्यरत वातावरणाद्वारे सील आणि गंजरोधक संकलन

सामान्य घरातील स्वच्छ स्थिती: NBR सील + ब्लॅक अँटी-रस्ट पेंट

गढूळ मैदानी शेत: जाड क्रोम पिस्टन रॉड + बाह्य धूळ कव्हर

किनार्यावरील मीठ धुक्याचे वातावरण: एकूणच गॅल्वनाइज्ड अँटी-कॉरोशन लेयर

उच्च-तापमान गरम तेल स्थिती: अंतर्गत आणि बाह्य गळती टाळण्यासाठी FKM फ्लोरिन रबर सील

IV. उद्योगानुसार त्वरित निवड सारणी

4.1 कृषी यंत्रसामग्री

पहिली पसंती: डबल एक्टिंग वेल्डेड डबल क्लीविस हायड्रोलिक सिलेंडर

टाळा: टाय रॉड सिलेंडर कंपन अंतर्गत सहजपणे तुटतात; ओव्हरलाँग स्ट्रोक टेलिस्कोपिक सिलिंडर लहान शेती उपकरणांमध्ये बसत नाहीत

4.2 मालवाहतूक आणि स्वच्छता डंप उपकरणे

पहिली निवड: 2-4 स्टेज सिंगल एक्टिंग टेलिस्कोपिक हायड्रोलिक सिलेंडर

पर्यायी: हलक्या छोट्या ट्रेलर्ससाठी लांब स्ट्रोक वेल्डेड डबल क्लेव्हिस सिलेंडर

4.3 लहान बांधकाम यंत्रसामग्री

पहिली पसंती: हेवी-ड्युटी रिप्लेसमेंट वेल्डेड हायड्रॉलिक सिलेंडर

पर्यायी: मोठ्या फार्म लोडरसाठी जाड केलेला उच्च-दाब डबल क्लीविस सिलेंडर

4.4 ऑटोमेशन आणि मशीन टूल

पहिली निवड: मानक टाय रॉड हायड्रॉलिक सिलेंडर

टाळा: स्थिर घरातील उपकरणांसाठी उच्च-किमतीचे वेल्डेड सिलिंडर अनावश्यक आहेत

V. सामान्य दोष आणि टाळण्याच्या सूचना

5.1 वेल्डेड डबल क्लीव्हिस सिलेंडर

बारीक चिरलेल्या क्लेव्हिसला जड भाराखाली तडे जातात, पातळ वेल्ड्समुळे तेल गळती होते. बनावट इंटिग्रेटेड क्लेव्हिस आणि 8mm+ फुल पेनिट्रेशन वेल्ड्स, बाहेरच्या वापरासाठी शिफारस केलेल्या जाड क्रोम रॉडची पुष्टी करा.

5.2 टाय रॉड हायड्रोलिक सिलेंडर

कंपनामुळे टाय रॉड्स सैल होतात आणि पिस्टन रॉड्स वाकतात, फक्त स्थिर घरातील उपकरणांसाठी परवानगी आहे.

5.3 टेलिस्कोपिक हायड्रोलिक सिलेंडर

पहिल्या दोन टप्प्यांत जड भार नियंत्रित करा; पूर्ण विस्तार तीव्र थ्रस्ट ड्रॉप ठरतो. मल्टी-लेयर सील संरक्षित करण्यासाठी नियमितपणे हायड्रॉलिक तेल बदला.

5.4 एक्स्कॅव्हेटर बदली सिलेंडर

चुकीचा आकार सामान्यपणे स्थापित केला जाऊ शकत नाही, ऑर्डर करण्यापूर्वी पुष्टीकरणासाठी जुने सिलेंडर फोटो आणि मशीन मॉडेल प्रदान करा.

सहावा. सानुकूल आणि बदली सल्ला

24 तासांच्या आत जुळणाऱ्या योजना मिळविण्यासाठी आमच्या अभियंत्यांना खालील माहिती पाठवा:

मशीन उद्योग आणि संपूर्ण मॉडेल

जुने सिलिंडर बसवण्याच्या टोकाचे फोटो साफ करा

मोजलेले बोर, रॉडचा व्यास, पूर्णपणे विस्तारित आणि मागे घेतलेली लांबी

कामाचा दबाव आणि वातावरण (उच्च तापमान, समुद्रकिनारी, चिखलाची जागा)

आम्ही सर्व चार सिलिंडर प्रकारांसाठी 1pc नमुना सानुकूलनास समर्थन देतो, प्रत्येक उत्पादन पूर्ण दाब चाचणी अहवाल आणि 12-महिन्याची वॉरंटी.
