HCIC ची अधिकृत वेबसाइट आता एक समर्पित सादर करतेसानुकूल हायड्रोलिक सिलेंडर 3D डिझाइनखरेदीदारांसाठी संसाधन ज्यांना उत्पादन करण्यापूर्वी सिलेंडरचे पुनरावलोकन करणे आवश्यक आहे. पृष्ठ डिझाईन-टू-प्रॉडक्शन वर्कफ्लोच्या गरजा गोळा करणे, 3D मॉडेलिंग, ग्राहक पुनरावलोकन आणि रेखांकन मंजूरीनंतर प्रोडक्शन यांच्या आसपास तयार केलेल्या वर्कफ्लोचे स्पष्टीकरण करते.
साइटचा पृष्ठ साइटमॅप **5 ऑगस्ट, 2026 रोजी 06:58:30 UTC** च्या शेवटच्या-सुधारित टाइमस्टॅम्पसह या संसाधनाची नोंद करतो. हा लेख सार्वजनिक अभियांत्रिकी-संसाधन अद्यतनाचा अहवाल देतो. ही नामांकित ग्राहक ऑर्डर, करार मूल्य, वितरण तारीख किंवा पूर्ण झालेल्या प्रकल्पाच्या निकालाची घोषणा नाही.
एक प्रथाहायड्रॉलिक सिलेंडरमशीनला त्याच्या बोअर आणि स्ट्रोक पेक्षा जास्त द्वारे जोडलेले आहे. माउंटिंग पॉइंट्स, पोर्ट्स, सील व्यवस्था, सभोवतालची मंजुरी आणि गती लिफाफा हे घटक अंतिम असेंब्लीमध्ये कार्य करेल की नाही यावर परिणाम करतात.
HCIC चे सार्वजनिक 3D CAD पृष्ठ उत्पादनापूर्वी रेखांकन पुनरावलोकनास स्थान देते. एखाद्या OEM खरेदीदारासाठी, जे प्रारंभिक आवश्यकता आणि उत्पादन स्टेज दरम्यान एक स्पष्ट चेकपॉईंट तयार करते. हे अभियांत्रिकी कार्यसंघाला फिटमेंट प्रश्नांवर चर्चा करण्यासाठी एक स्थान देखील देते जेव्हा बदल करणे अद्याप सोपे आहे.
संसाधन म्हणते की HCIC अभियंते ग्राहकांशी ऑपरेटिंग प्रेशर, माउंटिंग स्टाइल आणि पर्यावरणीय परिस्थितींबद्दल सल्ला घेतात. हे व्यावहारिक इनपुट आहेत कारण सिलिंडर केवळ एका भागाच्या नावावरून डिझाइन केले जाऊ शकत नाही.
संपूर्ण आवश्यकता असलेल्या पॅकेजमध्ये स्ट्रोक, मागे घेतलेली लांबी, लोड दिशा, वेग, बंदराचे स्थान, पिनचे परिमाण, कार्यरत तापमान, द्रव माहिती आणि उपलब्ध स्थापना जागा यांचा समावेश असू शकतो. इनपुट जितके अधिक अचूक, 3D पुनरावलोकन अधिक उपयुक्त होईल.

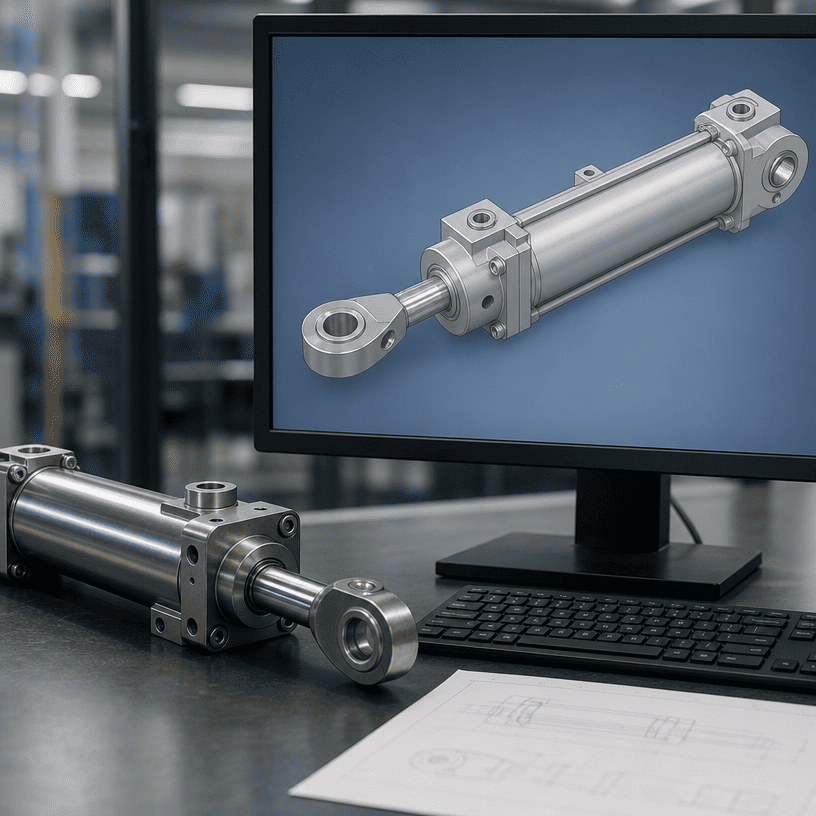

पृष्ठ तपशीलवार 3D मॉडेलचे वर्णन करते ज्यात अंतर्गत पोर्टिंग आणि सील कॉन्फिगरेशन समाविष्ट आहे. सानुकूल कार्यासाठी हे महत्त्वाचे आहे कारण बाह्य लिफाफा फिटमेंट समस्येचा फक्त एक भाग आहे.
मॉडेलचे पुनरावलोकन खरेदीदारास माउंटिंग भूमिती, कनेक्शन अभिमुखता, सभोवतालची मंजुरी आणि जवळपासच्या मशीन घटकांसह इंटरफेस तपासण्यात मदत करू शकते. हे अद्याप वास्तविक असेंब्ली आणि वर्तमान डिझाइन पुनरावृत्तीच्या विरूद्ध तपासले पाहिजे.
HCIC च्या संसाधनानुसार फायली 360-डिग्री पुनरावलोकनासाठी पाठवल्या जातात जेणेकरून ग्राहक मशीन असेंब्लीमध्ये मंजुरी आणि फिटमेंट तपासू शकेल. वितरित भाग कारखान्याच्या मजल्यापर्यंत पोहोचेपर्यंत सर्व फिटमेंट प्रश्न सोडण्याऐवजी ही पायरी उत्पादनासमोर तांत्रिक निर्णय ठेवते.
पुनरावलोकन केवळ व्हिज्युअल तपासणी म्हणून नव्हे तर अभियांत्रिकी मान्यता म्हणून हाताळले जावे. खरेदीदारांनी सध्याच्या मशीन ड्रॉइंगसह मॉडेलची तुलना करावी, सर्व गंभीर इंटरफेसची पुष्टी करावी आणि उत्पादनासाठी मंजूर केलेली पुनरावृत्ती रेकॉर्ड करावी.

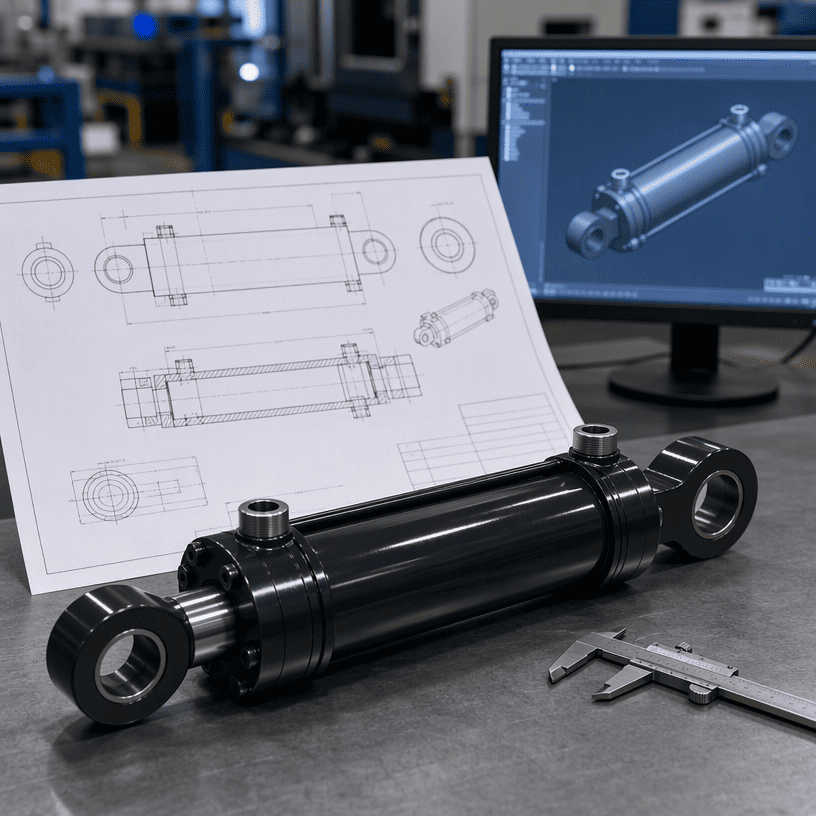

सार्वजनिक पृष्ठानुसार, 3D रेखाचित्र साइन ऑफ केल्यानंतर आणि मंजूर CAD फाइलमधील निर्देशांक वापरल्यानंतर उत्पादन सुरू होते. हे HCIC ने वर्णन केलेल्या मॅन्युफॅक्चरिंग हँडऑफशी डिझाइन रेकॉर्ड जोडते.
अंतिम खरेदी दस्तऐवजांमध्ये अद्याप मंजूर रेखाचित्र पुनरावृत्ती, प्रमाण, चाचणी किंवा तपासणी आवश्यकता, पॅकेजिंग सूचना आणि कोणतेही खुले तांत्रिक मुद्दे ओळखले पाहिजेत. एक स्पष्ट हँडऑफ भिन्न परिमाणांवरून भिन्न कार्यसंघ काम करण्याची शक्यता कमी करते.
सानुकूल मॉडेल मंजूर करण्यापूर्वी, तपासा:
मर्यादित जागा असलेल्या मशीनसाठी, क्लिअरन्स पुनरावलोकन विशेषतः महत्वाचे आहे. सिलेंडर विनंती केलेल्या स्ट्रोकशी जुळू शकतो आणि तरीही फ्रेम सदस्य, नळी, सेन्सर किंवा संरक्षणात्मक कव्हरमध्ये हस्तक्षेप करू शकतो.
सार्वजनिक संसाधन विशिष्ट ग्राहक, ऑर्डर रक्कम, प्रकल्प वितरण तारीख किंवा सार्वत्रिक कामगिरी परिणाम ओळखत नाही. हे सानुकूल हायड्रॉलिक सिलेंडर डिझाइनसाठी HCIC च्या नमूद अभियांत्रिकी कार्यप्रवाह स्पष्ट करते.
जबाबदार B2B संप्रेषणासाठी हा फरक महत्त्वाचा आहे. CAD पुनरावलोकन डिझाइन समन्वय सुधारू शकते, परंतु ते मशीन-स्तरीय लोड गणना, जोखीम मूल्यांकन, प्रमाणीकरण चाचणी किंवा खरेदीदाराची स्वतःची मंजूरी प्रक्रिया बदलत नाही.
सानुकूल 3D CAD पुनरावलोकन सुरू करण्यासाठी, OEM खरेदीदाराने तयार केले पाहिजे:
संपूर्ण मशीन मॉडेल शेअर केले जाऊ शकत नसल्यास, संदर्भ मोजमापांसह आकारमान रेखाचित्रे आणि छायाचित्रे प्रदान करा. त्यानंतर अभियांत्रिकी संघ ओळखू शकतो की कोणत्या गृहितकांना अद्याप पुष्टीकरण आवश्यक आहे.
HCIC चे 3D CAD अभियांत्रिकी संसाधन सानुकूल-सिलेंडर खरेदीदारांना उत्पादन करण्यापूर्वी एक परिभाषित चेकपॉईंट देते: आवश्यकता गोळा करा, मॉडेलचे पुनरावलोकन करा, फिटमेंटची पुष्टी करा आणि नंतर उत्पादनासाठी मंजूर डिझाइन जारी करा. हा दृष्टिकोन उपयुक्त आहे कारण बहुतेक सानुकूल-सिलेंडर समस्या घटक आणि मशीनमधील इंटरफेसपासून सुरू होतात, केवळ उत्पादनाच्या नावावर नाही.
प्रकल्प पुनरावलोकनासाठी, HCIC ला वर्तमान असेंबली माहिती, सिलेंडर आवश्यकता आणि गंभीर मंजुरी पाठवा. अभियांत्रिकी कार्यसंघाला रेखांकन पुनरावृत्ती आणि उत्पादनापूर्वी मंजूर केलेले तांत्रिक मुद्दे ओळखण्यास सांगा.
HCIC एक हायड्रॉलिक उत्पादक आहे ज्याची अधिकृत वेबसाइट कस्टम हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि अनुप्रयोग-विशिष्ट उपाय सादर करते. कंपनी म्हणते की ती सानुकूल-सिलेंडर प्रकल्पांसाठी व्यावसायिक 3D CAD रेखाचित्रे प्रदान करते.
