हायड्रॉलिक सिलेंडर बकलिंग गणना: स्ट्रोकची लांबी रेटेड पुश फोर्स का ओव्हरराइड करते

I. धोका: जेव्हा "3,000 psi" सिलेंडर 1,200 psi वर अपयशी होतो

 हायड्रॉलिक डिझाइनमधील एक सामान्य आणि महाग चूक म्हणजे हायड्रॉलिक दाब आणि पिस्टन क्षेत्र वापरून सिलेंडर पुश फोर्सची गणना करणे:

                                                                           F = P × एपिस्टन

या सोप्या सूत्रानुसार, 3,000 psi वर 4-इंच बोअर सिलेंडर अंदाजे 37,700 lbs (167.7 kN) थ्रस्टसह पुश करेल. जर सिलेंडर स्ट्रोक फक्त 12 इंच असेल, तर रॉड ते भार सहजपणे हाताळते.

तथापि, तोच सिलिंडर 60‑इंच किंवा 80‑इंच स्ट्रोकपर्यंत वाढवा आणि तोच 37,700 एलबीएस कॉम्प्रेसिव्ह थ्रस्ट लावल्याने पिस्टन रॉड टूथपिक सारखा स्नॅप होईल किंवा कायमचा टेकला जाईल—अनेकदा जेव्हा सिस्टम प्रेशर केवळ 1,500 ते psi पर्यंत पोहोचतो.

या आपत्तीजनक अपयश मोड एक साहित्य तन्य उत्पन्न अपयश नाही; ते लवचिक स्तंभ बकलिंग आहे. लाँग स्ट्रोक ऍप्लिकेशन्समध्ये, बारीक पिस्टन रॉडची संरचनात्मक स्थिरता बॅरलच्या दाब रेटिंगला पूर्णपणे ओव्हरराइड करते.

II. चे भौतिकशास्त्रहायड्रॉलिक सिलेंडरबकलिंग: यूलरचा स्तंभ सिद्धांत

जेव्हा एहायड्रॉलिक सिलेंडरकंप्रेसिव्ह लोड अंतर्गत विस्तारित, असेंबली एक लांब, सडपातळ संरचनात्मक स्तंभाप्रमाणे वागते. पार्श्व अस्थिरता येण्यापूर्वी एक पातळ स्तंभ टिकून राहू शकणारा कमाल सैद्धांतिक संकुचित भार यूलरच्या क्रिटिकल बकलिंग फॉर्म्युलाद्वारे नियंत्रित केला जातो:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

कुठे:

• Fcr = क्रिटिकल यूलर बकलिंग लोड (N किंवा lbf)
• E = रॉड मटेरियलच्या लवचिकतेचे मॉड्यूलस (नमुनेदार कार्बन/मिश्रधातूच्या स्टीलसाठी, E ≈ 200 ते 210 GPa किंवा 29 × 10⁶ psi)
• I = घन गोल रॉड क्रॉस-सेक्शनच्या जडत्वाचा क्षेत्र क्षण (m⁴ किंवा in⁴)
• L = माउंटिंग पॉइंट्समधील एकूण विस्तारित इंस्टॉलेशन अंतर (m किंवा in)
• के = सिलेंडर माउंटिंग परिस्थितीवर आधारित प्रभावी स्तंभ लांबी घटक
• Le = K · L = प्रभावी बकलिंग लांबी

III. सॉलिड रॉड्ससाठी जडत्वाच्या क्षणाची गणना करणे:

व्यासाच्या घन गोल पिस्टन रॉडसाठी dr:

                                                                            I = π dr⁴ / 64

लक्षात घ्या की जडत्वाचा क्षण रॉड व्यासाच्या (dr⁴) चौथ्या शक्तीवर अवलंबून असतो. याचा अर्थ रॉडच्या व्यासात किरकोळ वाढ केल्याने बकलिंग प्रतिकारात मोठी वाढ होते:

• रॉडचा व्यास 2.0 इंच वरून 2.5 इंच (व्यासात 25% वाढ) वाढवल्याने बकलिंग प्रतिरोध 144% (2.44×) वाढतो.

IV. सुरक्षित कामकाजाचा भार आणि शिफारस केलेले सुरक्षा घटक मोजणे

कधीही ऑपरेट करू नकाहायड्रॉलिक सिलेंडरत्याच्या गंभीर बकलिंग मर्यादा Fcr जवळ. वास्तविक जगातील ऑपरेशनमध्ये,हायड्रॉलिक सिलेंडरलहान विलक्षणता, किरकोळ पिन प्ले, प्रवेग स्पाइक आणि अपरिहार्य साइड लोड्सचा अनुभव घ्या.

परवानगीयोग्य डिझाइन थ्रस्ट फॉलोमध्ये कठोर सुरक्षा घटक Sf समाविष्ट करणे आवश्यक आहे:

                                                                           फॉलो = Fcr/Sf

शिफारस केलेले सुरक्षा घटक मार्गदर्शक तत्त्वे:

• स्थिर औद्योगिक मशीन्स (स्वच्छ, मार्गदर्शित): किमान Sf ≥ 2.5 ते 3.0
• सामान्य मोबाइल मशिनरी (डंप ट्रेलर, लोडर, टाकाऊ उपकरणे): किमान Sf ≥ 3.0 ते 3.5
• उच्च-जोखीम / कार्मिक लिफ्टिंग (एरियल प्लॅटफॉर्म, बूम ट्रक, मोबाइल क्रेन): किमान Sf ≥ 3.5 ते 4.5

व्ही. स्लेंडरनेस रेशो आणि जॉन्सनच्या फॉर्म्युलामध्ये संक्रमण

यूलरचे सूत्र पूर्णपणे लवचिक वाकणे गृहीत धरते आणि फक्त पातळ स्तंभांसाठी वैध आहे जेथे सडपातळ गुणोत्तर λ हे स्तंभ संक्रमण थ्रेशोल्ड λc पेक्षा जास्त आहे.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

जिथे rg = √I/A = dr / 4 ही gyration ची त्रिज्या आहे.

ठराविक 1045 किंवा 4140 क्रोम स्टीलसाठी, संक्रमण थ्रेशोल्ड λc ≈ 85 ते 105:

• जर λ > λc (लांब सडपातळ रॉड): यूलरचे फॉर्म्युला वापरा (लवचिक अस्थिरतेमुळे अपयश).
• जर λ ≤ λc (शॉर्ट-टू-मिडियम रॉड्स): जॉन्सनचा पॅराबॉलिक फॉर्म्युला किंवा मानक उत्पन्न शक्ती (संकुचित उत्पन्न किंवा लवचिक बकलिंगद्वारे अपयश) वापरा.

सहावा. 4 सामान्य OEM अभियांत्रिकी निरीक्षण ज्यामुळे बेंट रॉड्स होतात

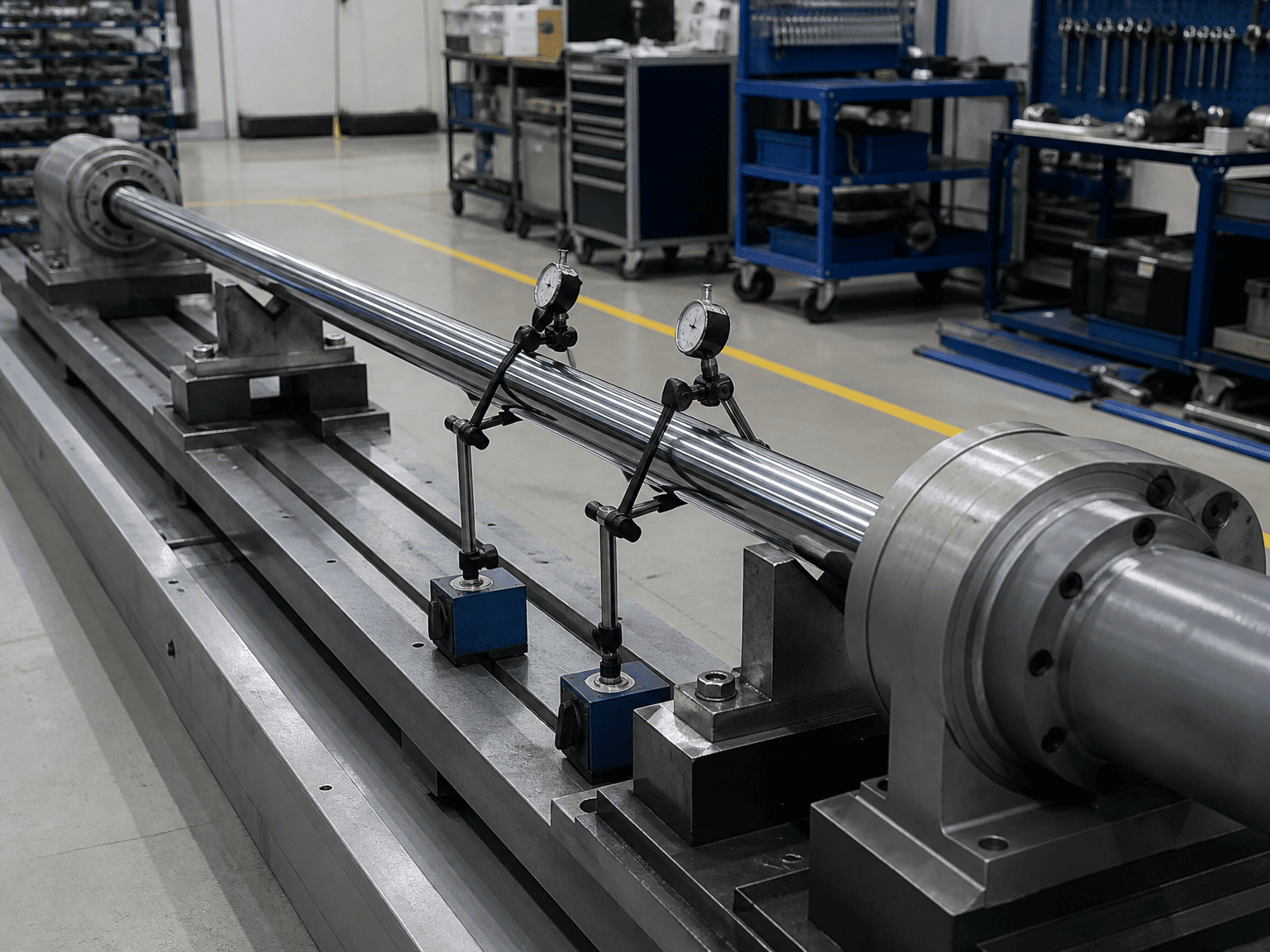

1. पूर्ण विस्तारित लांबीऐवजी मागे घेतलेल्या लांबीवर बकलिंगची गणना करणे:सर्वात असुरक्षित क्षण उद्भवतो जेव्हा रॉड 100% स्ट्रोकवर असतो जेथे L त्याच्या कमाल आहे.
2. मृत वजनाखाली क्षैतिज सॅगकडे दुर्लक्ष करणे:लांब क्षैतिज सिलेंडर्सवर (> 2 मीटर स्ट्रोक), जड क्रोम रॉड गुरुत्वाकर्षणाच्या खाली थोडासा झिजतो, ज्यामुळे अंगभूत विलक्षण लोडिंग तयार होते जे बकलिंगला गती देते.
3. गृहीत धरून पिन माउंट्स घर्षणरहित राहतात:कालांतराने, गंजलेल्या किंवा ग्रीस नसलेल्या पिव्होट पिन जप्त होतात, पिव्होट माउंटचे रूपांतर अर्धवट लॉक केलेल्या, टॉर्क-तणाव असलेल्या जॉइंटमध्ये होते जे वाकण्याच्या क्षणांना प्रेरित करते.
4. पुनरुत्पादन सर्किट्सकडे दुर्लक्ष करणे:विभेदक / पुनरुत्पादन सर्किट्स कॅप आणि रॉड दोन्ही बाजूंना पूर्ण पंप प्रेशरच्या अधीन करतात, स्ट्रक्चरल मार्जिन कमी करताना संपूर्ण कॉलम पुश फोर्स राखतात.

VII. HCIC सह लाँग-स्ट्रोक सिलिंडरचे आकारमान करताना काय पाठवायचे

HCIC अभियंत्यांकडून संपूर्ण बकलिंग पडताळणी आणि FEA स्तंभ पुनरावलोकन मिळविण्यासाठी, प्रदान करा:

1. ऑपरेटिंग सिलेंडर बोअर, स्ट्रोक आणि जास्तीत जास्त हायड्रॉलिक रिलीफ प्रेशर
2. मशीन माउंटिंग भूमिती आणि पिव्होट ब्रॅकेट ड्रॉइंग (के-फॅक्टरची पुष्टी करण्यासाठी)
3. माउंटिंग ओरिएंटेशन (क्षैतिज, अनुलंब पुशिंग वर/खाली, किंवा कोनीय चाप)
4. बाह्य मार्गदर्शक मर्यादा (फ्री अनगाइड लोड वि प्रिसिजन रेखीय स्लाइड रेल)
5. कर्तव्य चक्र, ऑपरेटिंग सायकल गती आणि पर्यावरणीय परिस्थिती

आठवा. हेवी-ड्यूटी अभियांत्रिकी आणि सानुकूल सिलेंडरसाठी HCIC सह भागीदार

HCIC प्रमाणित हायड्रॉलिक अभियांत्रिकी, 3D CAD मॉडेलिंग आणि जगभरातील अवजड मोबाइल आणि औद्योगिक उपकरणांसाठी सानुकूल सिलेंडर उत्पादन प्रदान करते.
