हायड्रॉलिक सिलेंडरमध्ये योग्य बोअर, स्ट्रोक आणि सैद्धांतिक शक्ती असू शकते तरीही मशीनची उत्पादन आवश्यकता पूर्ण होत नाही कारण उपलब्ध प्रवाह लक्ष्य गतीसाठी पुरेसा नाही. परिणाम उपकरणे बनविणाऱ्यांना परिचित आहे: खूप वेळ घेणारी लिफ्ट, पुश सायकल जी टेक टाइम चुकते किंवा रिटर्न स्ट्रोक जो विस्तारापेक्षा वेगळ्या पद्धतीने वागतो.

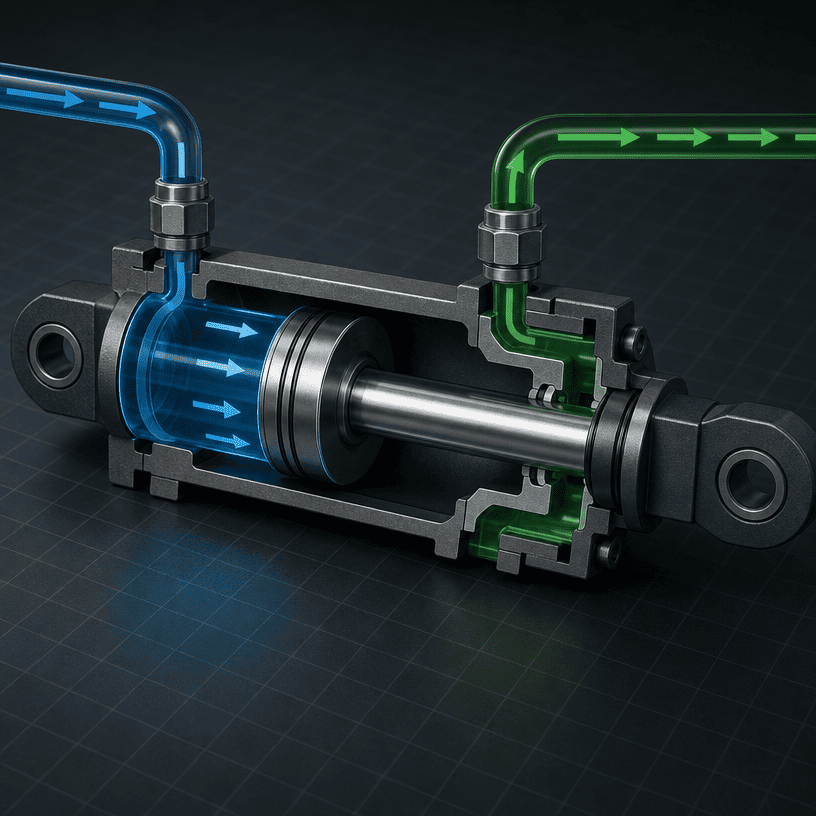

प्रथम स्क्रीनिंग गणना सरळ आहे. एक हायड्रॉलिक सिलेंडर स्पीड कॅल्क्युलेटर तेलाचा प्रवाह प्रभावी चेंबर क्षेत्राशी संबंधित करू शकतो, तर हायड्रॉलिक सिलेंडर सायकलच्या वेळेचा अंदाज स्ट्रोकशी गती जोडतो. परंतु वास्तविक मशीनमध्ये व्हॉल्व्ह निर्बंध, रबरी नळीचे नुकसान, दाब बदल, लोड भिन्नता, रॉड-साइड क्षेत्र, नियंत्रण सेटिंग्ज आणि प्रवासाच्या शेवटी जाणूनबुजून मंदावणे देखील जोडले जाते.
सिलिंडर, पंप किंवा पॉवर-युनिट कोटेशनची विनंती करण्यापूर्वी OEM खरेदीदार कोणता गणनेचा मार्ग वापरू शकतो हे हे मार्गदर्शक स्पष्ट करते. हे हेतुपुरस्सर एक सिस्टम-स्तरीय मार्गदर्शक आहे. सिलेंडरची निवड केवळ वेगानुसार करू नये.
जेव्हा तेल टोपीच्या टोकामध्ये प्रवेश करते तेव्हा विस्तारादरम्यान वापरलेले संपूर्ण पिस्टन क्षेत्र बोर निर्धारित करते. गोलाकार पिस्टनसाठी:
मोठ्या बोअरला त्याच वेगाने फिरण्यासाठी अधिक तेलाची आवश्यकता असते. हे दिलेल्या दाबावर अधिक शक्ती प्रदान करू शकते, परंतु ते लक्ष्य वेगासाठी प्रवाहाची आवश्यकता देखील वाढवते.
मागे घेताना, रॉडने बोअर क्षेत्राचा काही भाग व्यापला आहे. प्रभावी रॉड-साइड क्षेत्र आहे:
स्ट्रोक पिस्टनने किती अंतर पार केले पाहिजे हे निर्धारित करते. हे एका विस्तारासाठी किंवा मागे घेण्याच्या हालचालीसाठी आवश्यक तेलाचे प्रमाण देखील निर्धारित करते. लक्ष्य रेखीय गती माफक वाटत असतानाही दीर्घ स्ट्रोक मोठ्या प्रमाणात आणि प्रवाहाची मागणी निर्माण करू शकतो.
संबंधित मशीनच्या हालचालीदरम्यान सिलेंडरपर्यंत पोहोचू शकणारा प्रवाह वापरा. पंप नेमप्लेटचा प्रवाह नेहमी उपयुक्त सिलेंडरच्या प्रवाहासारखा नसतो. व्हॉल्व्ह उघडणे, रबरी नळीचा व्यास, फिटिंग्ज, फिल्टर, दाब-भरपाई नियंत्रणे, इतर ॲक्ट्युएटर्ससह सामायिक करणे आणि इंजिनचा वेग सिलेंडरवर उपलब्ध प्रवाह बदलू शकतो.
सुसंगत एककांसाठी, मूलभूत वेग संबंध आहे:
v = Q÷ A
युनिट रूपांतरण योग्यरित्या हाताळले जाणे आवश्यक आहे. जर क्षेत्रफळ चौरस इंचांमध्ये असेल आणि प्रवाह प्रति मिनिट गॅलनमध्ये असेल तर, प्रति सेकंद इंच मोजण्यापूर्वी गॅलन प्रति मिनिट क्यूबिक इंच प्रति सेकंदात रूपांतरित करा. एका यूएस गॅलनमध्ये 231 क्यूबिक इंच असतात, म्हणून:
मेट्रिक कार्यामध्ये, क्यूबिक मीटर प्रति सेकंद आणि चौरस मीटर किंवा लिटर प्रति मिनिट वापरा. प्रथम युनिट्समध्ये रूपांतरित केल्याशिवाय इंच-आधारित क्षेत्र लिटर प्रति मिनिट मिक्स करू नका.
t_नियंत्रणव्हॉल्व्ह स्विचिंग, प्रवेग, मंदावणे, राहणे, लोड एंगेजमेंट आणि मशीन अनुक्रमात तयार केलेला कोणताही प्रतीक्षा कालावधी समाविष्ट आहे. पूर्ण चक्र हे एक्स्टेंशन वेळेच्या दुप्पट आहे असे मानणे सुरक्षित नाही.
असे गृहीत धरा की सिंगल-रॉड सिलेंडरमध्ये आहे:
ही सैद्धांतिक स्क्रीनिंग मूल्ये आहेत. पंप विस्थापन भिन्नता, वाल्व नियंत्रण, दाब कमी होणे, लोड स्थिती, रबरी नळी प्रतिबंध, गादी, गळती आणि प्रोग्राम केलेले निवास यामुळे वास्तविक मशीन वेळ जास्त असू शकतो. उदाहरण HCIC उत्पादनासाठी रेटिंग किंवा गॅरंटीड सायकल वेळ दर्शवत नाही.
सिंगल-रॉड सिलिंडर एका बाजूला पूर्ण बोअर क्षेत्र आणि दुसऱ्या बाजूला कंकणाकृती क्षेत्र वापरतो. समान प्रवाहात, लहान रॉड-बाजूचे क्षेत्र उच्च सैद्धांतिक वेग निर्माण करते. समान दाबाने, ते पूर्ण-बोअर बाजूपेक्षा कमी सैद्धांतिक बल देखील तयार करते.
म्हणूनच OEM खरेदीदारांनी फक्त “सिलेंडर गती” विचारण्याऐवजी स्वतंत्र विस्तार आणि मागे घेण्याच्या मूल्यांची विनंती करावी.
दिशात्मक झडप दोन दिशांना वेगळ्या पद्धतीने मीटर करू शकते. काउंटरबॅलेंस व्हॉल्व्ह, फ्लो कंट्रोल्स, लोड-सेन्सिंग सर्किट्स, रिटर्न प्रतिबंध आणि बॅक प्रेशर वास्तविक हालचाल बदलू शकतात. सिलेंडरच्या गतीच्या गणनेने प्रवाह मूल्य पंप प्रवाह, वाल्व आउटलेट प्रवाह किंवा मोजलेले सिलेंडर-पोर्ट प्रवाह आहे की नाही हे ओळखले पाहिजे.
लिफ्टिंग लिंकेज वेगवेगळ्या यांत्रिक कोनातून फिरू शकते. कॉम्पॅक्टर किंवा इजेक्टर बदलत्या प्रतिकाराचा सामना करू शकतात. ग्रॅबर वेग वाढवू शकतो, सामग्रीशी संपर्क साधू शकतो आणि नंतर भार सहन करू शकतो. या घटना दबावावर परिणाम करतात आणि नियंत्रण प्रणालीला प्रवाह कमी करण्यास किंवा संरक्षित ऑपरेटिंग स्थितीत प्रवेश करण्यास कारणीभूत ठरू शकतात.
कुशन, फ्लो-कंट्रोल व्हॉल्व्ह किंवा इलेक्ट्रॉनिक रॅम्प प्रवासाच्या शेवटी वेग कमी करू शकतो. हे सिलिंडर आणि मशीनचे संरक्षण करू शकते, परंतु याचा अर्थ असा आहे की सायकलचा सरासरी वेळ केवळ अनकुशन केलेल्या मिड-स्ट्रोक गतीवरून मोजला जात नाही. डिझायनरने वेगवान प्रवास, नियंत्रित मंदता आणि राहण्याची वेळ वेगळी केली पाहिजे जेव्हा सायकल-वेळ लक्ष्य महत्वाचे असते.
उपयुक्त आकाराचे पुनरावलोकन मशीनच्या आवश्यकतेपासून मागे कार्य करते:
1. आवश्यक हालचाली परिभाषित करा:रेकॉर्ड स्ट्रोक, लक्ष्य विस्तार वेळ, लक्ष्य मागे घेण्याची वेळ आणि एकूण सायकल वेळ.
2. दोन्ही प्रभावी क्षेत्रांची गणना करा:पूर्ण-बोअर दिशेसाठी बोअर क्षेत्र आणि रॉड बाजूसाठी कंकणाकृती क्षेत्र वापरा.
3. आवश्यक प्रवाहाची गणना करा:v = Q÷ A ते Q = v × A ची पुनर्रचना करा, नंतर परिणाम निवडलेल्या युनिट प्रणालीमध्ये रूपांतरित करा.
4. त्याच ऑपरेटिंग स्थितीवर बल तपासा:प्रवाह गती नियंत्रित करते; दबाव आणि प्रभावी क्षेत्र नियंत्रण सैद्धांतिक शक्ती.
5. पंप कर्तव्याचे पुनरावलोकन करा:पंप लोडद्वारे मागणी केलेल्या दाबाने आवश्यक प्रवाह प्रदान करू शकतो याची खात्री करा.
6. सामायिक कार्ये तपासा:दुसरा ॲक्ट्युएटर, व्हॉल्व्ह किंवा कूलिंग फंक्शन समान पंप प्रवाह वापरतो की नाही हे निर्धारित करा.
7. रेषेच्या आकाराचे पुनरावलोकन करा:नळी आणि बंदर प्रतिबंध उपलब्ध प्रवाह कमी करू शकतात आणि उष्णता निर्मिती वाढवू शकतात.
8. झडप आणि उशी वर्तन तपासा: वाल्व आवश्यक प्रवाह मीटर करू शकतो आणि उशी लोड आणि गतीसाठी योग्य आहे याची खात्री करा.
9. वास्तविक सायकल वेळ मोजा:प्रतिनिधी भार आणि तापमान अंतर्गत स्वतंत्रपणे विस्तार आणि मागे घेण्याची चाचणी करा.

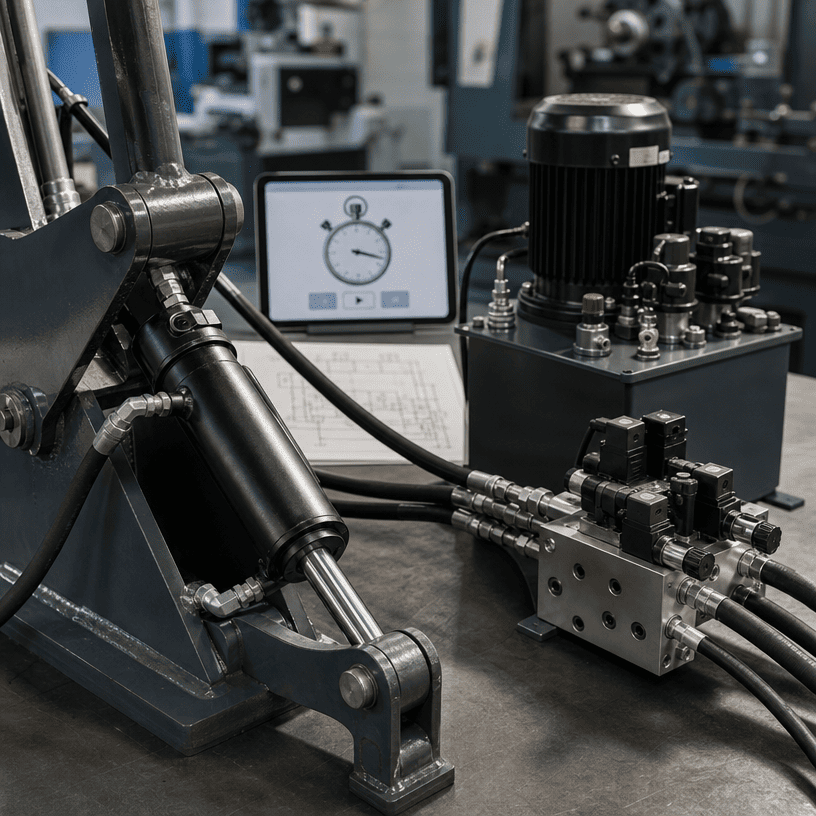

10. अंतिम डिझाइनची पुष्टी करा:सिलिंडर, एचपीयू, झडप, नळी आणि संरचनेचे रिलीझ करण्यापूर्वी एक प्रणाली म्हणून पुनरावलोकन करा.
कोटेशनची विनंती करण्यापूर्वी, या प्रश्नांची उत्तरे तयार करा:
हे तपशील सिलेंडरची समस्या एचपीयू, व्हॉल्व्ह, नळी, नियंत्रण किंवा यांत्रिक-अनुक्रम समस्येपासून वेगळे करण्यात मदत करतात.
पंप अनेक कार्ये पुरवू शकतो, आणि प्रवाह इंजिन गती किंवा नियंत्रण तर्काने बदलू शकतो. वास्तविक सिलेंडरच्या हालचाली दरम्यान उपलब्ध प्रवाह वापरा.
एकल-रॉड सिलेंडरमध्ये मागे घेणे भिन्न क्षेत्र वापरते. एक्स्टेंशन कॅल्क्युलेशन उत्तीर्ण करण्याची रचना तरीही रिटर्न-टाइमची आवश्यकता चुकवू शकते.
कुशनिंग आणि रॅम्प कंट्रोल हे सायकलचा भाग आहेत. जेव्हा खरेदीदाराचे उत्पादन-वेळ कठोर लक्ष्य असते तेव्हा ते समाविष्ट केले जावे.
मोठ्या बोअरमुळे शक्ती वाढू शकते परंतु तेलाचे प्रमाण आणि प्रवाहाची मागणी देखील वाढते. जर पंप बदलला नाही तर सिलेंडर अधिक हळू हलू शकतो.
एक सैद्धांतिक सूत्र प्रत्येक दबाव ड्रॉप, लोड बदल किंवा नियंत्रण क्रियेसाठी जबाबदार नाही. अंतिम चक्र-वेळ निर्णयासाठी संपूर्ण मशीन डेटावर आधारित चाचणी किंवा निर्माता पुनरावलोकन आवश्यक आहे.
हायड्रॉलिक सिलेंडर गती गणना आणि हायड्रॉलिक सिलेंडर सायकल वेळ पंप प्रवाहापेक्षा जास्त अवलंबून असते. बोअर एरिया, रॉड-साइड एरिया, स्ट्रोक, व्हॉल्व्ह वर्तन, प्रेशर कंडिशन, रबरी नळीचे निर्बंध, लोड बदल आणि स्ट्रोकचे शेवटचे नियंत्रण हे सर्व परिणामांवर परिणाम करतात.
OEM खरेदीदारासाठी, सर्वात उपयुक्त विनंती फक्त "जलद सिलिंडर उद्धृत करणे" नाही. लक्ष्य विस्तार आणि मागे घेण्याची वेळ, सिलेंडरवर उपलब्ध प्रवाह, लोड अंतर्गत दबाव, स्ट्रोक, माउंटिंग भूमिती आणि मशीन अनुक्रम प्रदान करा. HCIC नंतर सिलेंडर आणि हायड्रॉलिक पॉवर युनिटचा आकार संपूर्ण मोशन सिस्टम म्हणून आकारला जात आहे की नाही याचे पुनरावलोकन करू शकते.
HCIC, ज्याला जिनान Huachen Industrial Co., Ltd. म्हणूनही ओळखले जाते, हायड्रॉलिक सिलिंडर, हायड्रॉलिक पॉवर युनिट्स आणि वाहन, कचरा हाताळणी, बांधकाम आणि औद्योगिक उपकरणांसाठी संबंधित हायड्रॉलिक घटक विकसित आणि तयार करते. पूर्ण मशीन डिझाइन आणि लागू सुरक्षा आवश्यकतांनुसार अंतिम योग्यता तपासली पाहिजे
