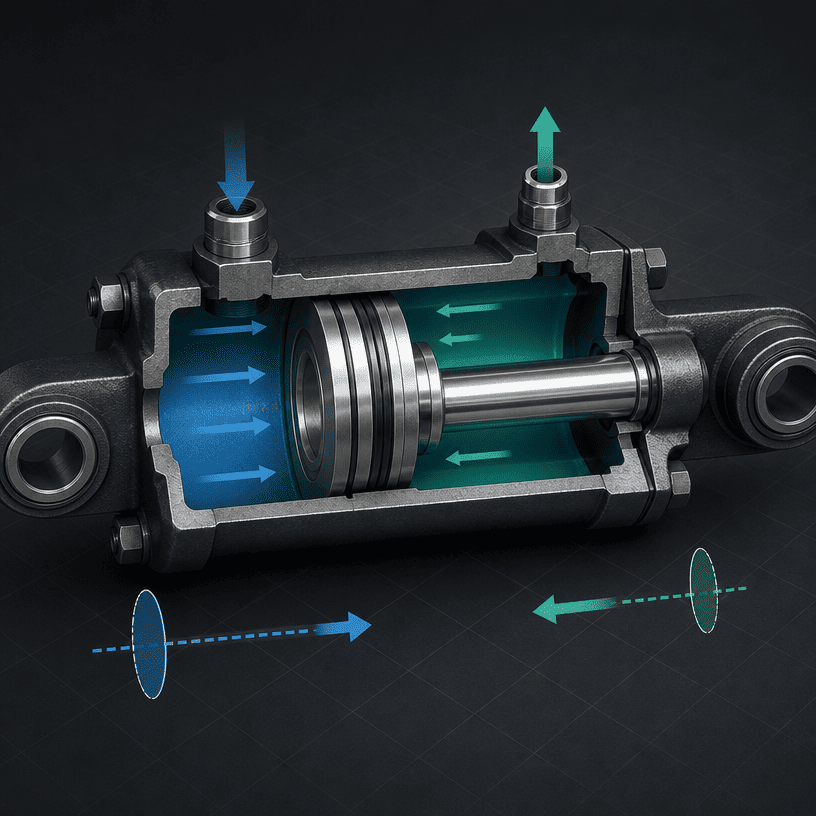

जेव्हा एखादा OEM अभियंता एहायड्रॉलिक सिलेंडरजे “10 टन पुश” करू शकते किंवा “10 टन खेचू शकते”, पहिला प्रश्न हा आहे की तो फोर्स फुल-बोअर बाजूला किंवा रॉड बाजूला आवश्यक आहे. विभेदक हायड्रॉलिक सिलिंडरमध्ये एका बाजूला पूर्ण पिस्टन क्षेत्र आणि दुसऱ्या बाजूला कंकणाकृती क्षेत्र असते. रॉडने रॉड-साइड क्षेत्राचा काही भाग व्यापला आहे, म्हणून उपलब्ध पुल फोर्स समान दाबाने कमी आहे.
जेव्हा बदली सिलिंडर बाहेरील व्यास किंवा जुन्या भाग क्रमांकानुसार निवडला जातो तेव्हा तो फरक गमावणे सोपे आहे. त्यामुळेच पुरेशी नाममात्र क्षमता असलेला सिलेंडर प्रत्यक्ष गतीच्या दिशेने आवश्यक बल पुरवू शकत नाही.
हे मार्गदर्शक प्रारंभिक OEM पुनरावलोकनासाठी वापरलेले गणना तर्क स्पष्ट करते. हे संपूर्ण मशीन डिझाइन, स्ट्रक्चरल तपासणी, हायड्रॉलिक-सर्किट पुनरावलोकन किंवा सुरक्षितता मूल्यांकनासाठी पर्याय नाही.
बोअर, किंवा पिस्टन व्यास, दाबाच्या संपर्कात असलेले संपूर्ण पिस्टन क्षेत्र निर्धारित करते. एक मोठा बोअर समान दाबाने अधिक सैद्धांतिक शक्ती निर्माण करू शकतो, परंतु ते तेलाचे प्रमाण, दिलेल्या गतीसाठी आवश्यक प्रवाह, सिलेंडर लिफाफा आणि माउंटिंग आवश्यकता देखील बदलते.
रॉडचा व्यास पुल फोर्सवर परिणाम करतो कारण रॉडने रॉडच्या बाजूचे क्षेत्र व्यापले आहे. हे रॉड कनेक्शन, मार्गदर्शक लोडिंग, उपलब्ध क्लिअरन्स आणि सिलिंडर ज्या पद्धतीने कॉम्प्रेशन किंवा तणाव हाताळते यावर देखील परिणाम करते. एकट्या पुल फोर्समधून रॉड निवडता येत नाही; स्ट्रोक, माउंटिंग, मार्गदर्शन आणि वास्तविक लोड पथ देखील महत्त्वाचे आहे.
आवश्यक हालचाली दरम्यान सिलेंडरवर प्रत्यक्षात उपलब्ध असलेला दाब वापरा, केवळ पंपची कमाल आराम सेटिंग नाही. व्हॉल्व्ह, होसेस, फिटिंग्ज आणि इतर घटकांद्वारे प्रेशर तोटा सिलिंडरला दिलेला दबाव कमी करू शकतो. मशीनच्या ऑपरेटिंग अनुक्रमाने पहिल्या गणनेसाठी वापरल्या जाणाऱ्या डिझाइनचा दाब निर्धारित केला पाहिजे.
सातत्यपूर्ण युनिट्स वापरून प्रथम-पास गणनासाठी:
पुश फोर्स:
शक्ती खेचणे:
कुठे:
गोलाकार विभागासाठी:
दबाव psi आणि व्यास इंच मध्ये प्रविष्ट केल्यास, परिणाम पाउंड-बल मध्ये आहे. जर दाब पास्कलमध्ये आणि व्यास मीटरमध्ये प्रविष्ट केला असेल तर त्याचा परिणाम न्यूटनमध्ये होतो. युनिट सिस्टमला सुरुवातीपासून शेवटपर्यंत सातत्य ठेवा.
ही समीकरणे सैद्धांतिक हायड्रॉलिक शक्तीचे वर्णन करतात. ते आपोआप सील घर्षण, मार्गदर्शक घर्षण, यांत्रिक नुकसान, दाब कमी, लोड कोन, प्रवेग, संरचनात्मक विक्षेपण किंवा सुरक्षा घटक समाविष्ट करत नाहीत.
असे गृहीत धरा की अभियंता सिलेंडरची तपासणी करत आहे:
पूर्ण पिस्टन क्षेत्रआहे:
रॉड क्षेत्र आहे:
प्रथम पास सैद्धांतिक मूल्ये म्हणून आहेत:
फरक उत्पादन दोष नाही. हे रॉडच्या बाजूला असलेल्या रॉड विस्थापित क्षेत्रातून येते. उदाहरण फक्त गणना प्रशिक्षणासाठी आहे; हे विशिष्ट HCIC उत्पादन किंवा मशीनसाठी रेटिंग नाही.

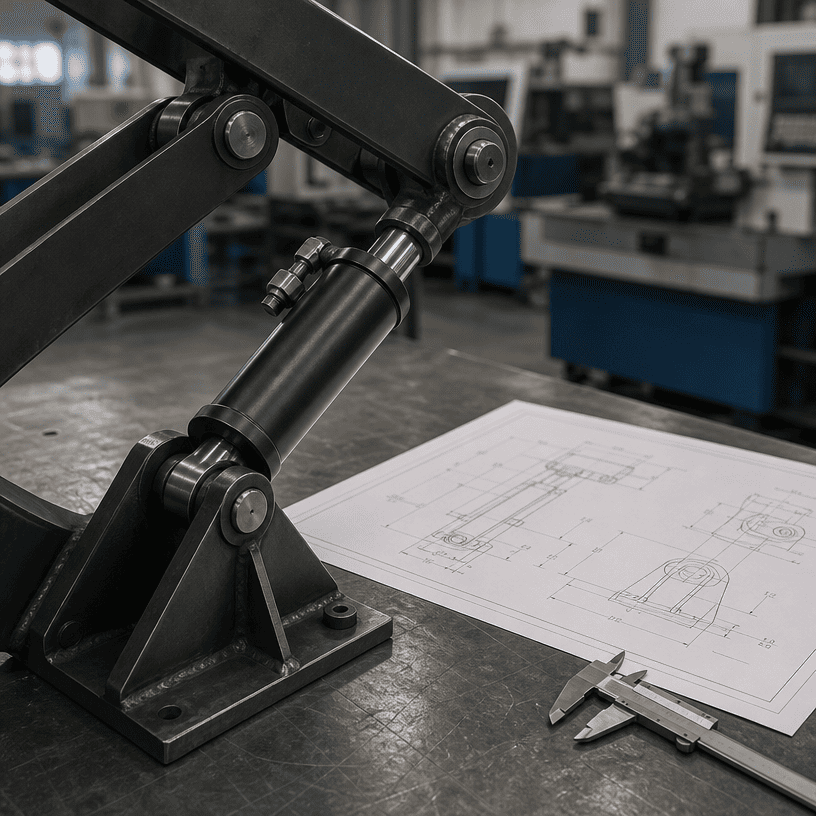

लोड नेहमी सिलेंडरच्या मध्यभागी थेट कार्य करत नाही. एक लीव्हर, लिंकेज, बिजागर किंवा कात्रीची मांडणी वेगवेगळ्या पोझिशन्सवर आवश्यक शक्ती वाढवू किंवा कमी करू शकते. अभियंत्याने चळवळीतील सर्वात वाईट बिंदूची गणना केली पाहिजे, केवळ सुरुवातीची स्थितीच नाही.
सिलेंडर आणि चालवलेला सदस्य यांच्यातील कोन देखील महत्त्वाचे आहे. सिलिंडरमध्ये उच्च सैद्धांतिक बल असू शकते परंतु विशिष्ट कोनात कमी बल घटक असू शकतात. लोड मार्ग आणि पोझिशन्स दर्शविणारे रेखाचित्र एका लोड नंबरपेक्षा अधिक उपयुक्त आहे.
भारमुक्त करणे, त्याचा वेग वाढवणे आणि स्थिर वेगाने हलवणे या वेगवेगळ्या परिस्थिती आहेत. सील घर्षण, मार्गदर्शक प्रतिकार, जडत्व आणि भौतिक प्रतिकार स्ट्रोकच्या गुळगुळीत भाग दरम्यान आवश्यक असलेल्या बलापेक्षा प्रारंभिक बल जास्त बनवू शकतात.
इजेक्टर्स, कॉम्पॅक्टर्स, ग्रॅब्स आणि लिफ्टिंग मेकॅनिझम सारख्या उपकरणांसाठी, खरेदीदाराने सर्वात जास्त शक्ती केव्हा येते आणि स्ट्रोक दरम्यान लोड जाम किंवा बदलू शकतो का याचे वर्णन केले पाहिजे.
पंपाजवळील प्रेशर रीडिंग सिलिंडर पोर्टवरील दबाव असू शकत नाही. नळीची लांबी, फिटिंग्ज, दिशात्मक वाल्व्ह, प्रवाह नियंत्रणे आणि पाठीचा दाब सर्व उपलब्ध दाबांवर प्रभाव टाकतात. विश्वासार्ह गणनाने दाब कुठे मोजला जातो आणि कोणत्या ऑपरेटिंग स्थितीत आहे हे ओळखले पाहिजे.
कॉम्प्रेशनमध्ये लोड केलेल्या रॉडला रॉड-स्थिरतेचे पुनरावलोकन आवश्यक असू शकते, विशेषत: दीर्घ-स्ट्रोक किंवा खराब मार्गदर्शित व्यवस्थेमध्ये. तणावात भरलेली रॉड भिन्न कनेक्शन आणि सामग्री मर्यादांद्वारे नियंत्रित केली जाऊ शकते. हा लेख बकलिंग गणना किंवा संरचनात्मक सत्यापनाची जागा घेत नाही; ते बल-क्षेत्र गणना त्या अतिरिक्त तपासण्यांपासून वेगळे करते.
एक मोठा बोअर बल वाढवू शकतो, परंतु ते दिलेल्या स्ट्रोकद्वारे पिस्टनला हलविण्यासाठी आवश्यक तेलाचे प्रमाण देखील वाढवते. लक्ष्य गतीसाठी, आवश्यक प्रवाह प्रभावी चेंबर क्षेत्र आणि पिस्टन वेगाशी संबंधित आहे. रॉडच्या बाजूस पूर्ण-बोअर बाजूपेक्षा प्रति युनिट लांबीचा आवाज भिन्न असतो.
ते डिझाइन ट्रेड-ऑफ तयार करते:
म्हणून सिलिंडरचा आकार पंप, झडप, जलाशय, नळी, माउंटिंग आणि मशीन सायकल एक प्रणाली म्हणून असावा.
उपयुक्त OEM चौकशीमध्ये हे समाविष्ट असावे:
लोडचा मार्ग जितका अधिक पूर्ण होईल तितके सिलेंडर-साइजिंग समस्या स्ट्रक्चर, लिंकेज किंवा हायड्रॉलिक-सर्किट समस्येपासून वेगळे करणे सोपे आहे.
हायड्रॉलिक सिलेंडरपुश आणि पुल फोर्सची गणना तीन मूलभूत इनपुटसह सुरू होते: बोर व्यास, रॉड व्यास आणि प्रभावी दाब. पूर्ण पिस्टन क्षेत्र फर्स्ट-पास पुश फोर्स निर्धारित करते, तर रॉड प्रभावी क्षेत्र कमी करते आणि त्यामुळे पुल फोर्स.
ही गणना केवळ सुरुवात आहे. लिंकेज अँगल, सुरुवातीचा प्रतिकार, वेग, दाब कमी होणे, रॉड लोडिंग, माउंटिंग, मार्गदर्शन आणि मशीनची रचना यावरून सिलिंडर वास्तविक वापरासाठी योग्य आहे की नाही हे ठरवते. संपूर्ण लोड पथ आणि हायड्रॉलिक डेटा प्रदान करणाऱ्या OEM खरेदीदारांना फक्त फोर्स नंबर सबमिट करणाऱ्या खरेदीदारांपेक्षा अधिक उपयुक्त अवतरण प्राप्त होऊ शकते.
