A हायड्रॉलिक सिलेंडरचांगल्या स्थितीत येऊ शकते आणि तरीही ते मशीनपर्यंत पोहोचण्यापूर्वी खराब होऊ शकते. असुरक्षित बंदरे घाण गोळा करतात. उघडलेला पिस्टन रॉड खराब होऊ शकतो. चुकीच्या स्थितीत साठवलेल्या सिलेंडरमुळे टाळता येण्याजोगा सील किंवा अंतर्गत-गंज समस्या उद्भवू शकतात.
म्हणूनच प्राप्त करणे आणि साठवणे हे प्रतिष्ठापन प्रक्रियेचा एक भाग म्हणून मानले जावे, गोदाम घराची देखभाल म्हणून नाही. ध्येय सोपे आहे: जोपर्यंत प्रशिक्षित तंत्रज्ञ जोडण्यासाठी तयार होत नाही तोपर्यंत सिलेंडर स्वच्छ, संरक्षित आणि शोधण्यायोग्य ठेवा.
हे मार्गदर्शक OEM खरेदीदार, देखभाल कार्यसंघ आणि स्थापनेपूर्वी हायड्रॉलिक सिलिंडर हाताळणाऱ्या वितरकांसाठी आहे. हे प्रॅक्टिकल स्टोरेज आणि प्री-कमिशनिंग चेकवर लक्ष केंद्रित करते. हे सिलेंडर उत्पादकाच्या उत्पादन मॅन्युअल किंवा मशीनसाठी सुरक्षा प्रक्रिया बदलत नाही.

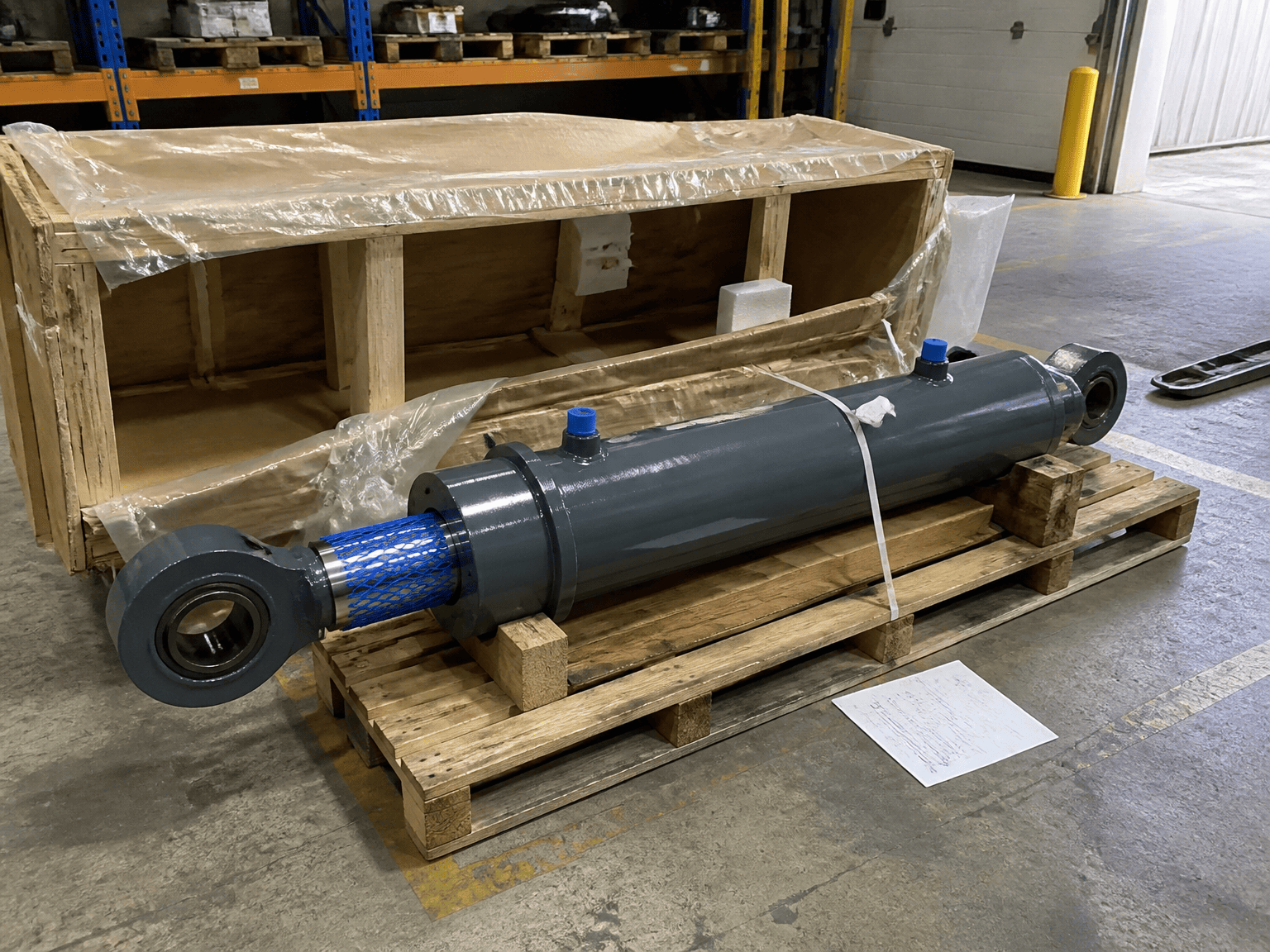

पॅकेजिंग आणि वाहतूक संरक्षण अद्याप ठिकाणी असताना तपासणी सुरू करा. मॉडेल, प्रमाण, दृश्यमान नुकसान आणि कोणतीही गहाळ ऍक्सेसरी रेकॉर्ड करा. क्रेट, पॅलेट किंवा सिलिंडरवर प्रभावाचे चिन्ह दिसत असल्यास संरक्षणात्मक साहित्य काढण्यापूर्वी छायाचित्रे घ्या.
खालील मुद्दे तपासा:
हॅन्चेनच्या इन्स्टॉलेशन सूचना पूर्णता आणि नुकसानासाठी वितरण तपासण्यापासून सुरू होतात. कोणत्याही बदली किंवा OEM प्रकल्पासाठी ही एक उपयुक्त शिस्त आहे: सिलेंडर आधीच स्टोरेजमध्ये हलविल्यानंतर गहाळ माउंटिंग भाग शोधू नका.
जर नुकसान दिसत असेल तर, आयटम अलग करा आणि पिस्टन रॉड साफ करण्यापूर्वी, पेंटिंग किंवा हलवण्याचा प्रयत्न करण्यापूर्वी त्याचे दस्तऐवजीकरण करा.
पार्करचे सिलिंडर मार्गदर्शन असे म्हणतात की पोर्ट प्रोटेक्टर प्लग इन्स्टॉलेशन होईपर्यंत जागेवरच राहिले पाहिजेत. कारण व्यावहारिक आहे. ओपन हायड्रॉलिक पोर्ट सिलेंडरमध्ये धूळ, मेटल चिप्स, ओलावा आणि इतर दूषित होण्यासाठी थेट मार्ग प्रदान करतात.
थ्रेड तपासण्यासाठी प्लग काढू नका. रेखांकन किंवा उत्पादन दस्तऐवजीकरणातून पोर्ट प्रकाराची पुष्टी करा. जेव्हा पाइपिंग स्थापित करण्यासाठी तयार असेल, तेव्हा कनेक्शन करण्यापूर्वी ओळी आणि फिटिंग्ज स्वच्छ करा. पार्कर चेतावणी देतात की थ्रेडिंग किंवा फ्लेअरिंगच्या कामातून चिप्स आणि बर्र्स काढण्यासाठी पाईपिंग पूर्णपणे स्वच्छ केले पाहिजे.
स्वच्छ कनेक्शन हे केवळ एक कमिशनिंग प्राधान्य नाही. यंत्राने सायकल चालवायला सुरुवात केल्यानंतर दूषिततेमुळे सील, व्हॉल्व्ह आणि तयार सिलिंडरच्या पृष्ठभागाचे नुकसान होऊ शकते.
पार्कर कोरड्या, स्वच्छ आणि क्षरण न करणाऱ्या वातावरणासह इनडोअर स्टोरेज एरियाची शिफारस करतो. सिलेंडरला अंतर्गत गंज तसेच बाह्य प्रभावापासून संरक्षित केले पाहिजे.
स्टोरेज क्षेत्र देखील मर्यादित केले पाहिजे:
सिलेंडरचा वापर इतर साहित्यासाठी आधार म्हणून करू नका. ओळख आणि उत्पादन दस्तऐवज आयटमसह किंवा शोधण्यायोग्य वेअरहाऊस रेकॉर्डमध्ये ठेवा. सिलेंडर जे त्याचे मॉडेल किंवा ऑर्डर माहिती गमावते ते मशीन शेवटी तयार झाल्यावर पडताळणे कठीण होते.
पारंपारिक औद्योगिक सिलिंडरसाठी, पार्कर जेव्हा शक्य असेल तेव्हा पिस्टन रॉडसह उभ्या स्टोरेजची शिफारस करतात. ही स्थिती सिलिंडरच्या आतील कंडेन्सेशनपासून गंजण्याचा धोका कमी करू शकते आणि सीलचे नुकसान कमी करण्यात मदत करू शकते.
योग्य स्थिती सिलेंडरची रचना, स्ट्रोक, वजन, स्थापित उपकरणे आणि निर्मात्याच्या सूचनांवर अवलंबून असू शकते. टेलीस्कोपिक सिलिंडर, सिंगल-ॲक्टिंग सिलिंडर आणि विशेष स्टोरेज आवश्यकता असलेले सिलिंडर सामान्य गोदामाच्या नियमानुसार ठेवू नयेत.
सिलिंडर क्षैतिजरित्या संग्रहित करणे आवश्यक असल्यास, त्यास योग्य बिंदूंवर आधार द्या जेणेकरून ट्यूब, रॉड आणि माउंटिंग उपकरणे वाकणार नाहीत किंवा खराब होणार नाहीत. रोलिंग प्रतिबंधित करा आणि रॅक किंवा मजल्याच्या संपर्कापासून पिस्टन रॉडचे संरक्षण करा.
जर सिलिंडर हायड्रॉलिक द्रवपदार्थाने भरलेला असेल तर, पार्करने नमूद केले आहे की तापमानातील बदलांमुळे द्रवपदार्थाचा विस्तार विचारात घेणे आवश्यक आहे. निर्माता किंवा हायड्रॉलिक अभियंता दीर्घकालीन संचयनापूर्वी पुष्टी करण्यासाठी हा एक मुद्दा आहे.
स्टोरेज दरम्यान संरक्षित करण्यासाठी पिस्टन रॉड सर्वात महत्वाच्या पृष्ठभागांपैकी एक आहे. जेव्हा सिलिंडर हलू लागतो तेव्हा गंज, डेंट्स आणि ओरखडे रॉड सील आणि मार्गदर्शिका खराब करू शकतात.
जेव्हा उपकरणे जास्त काळ बाहेर साठवली जातात तेव्हा पार्करने पिस्टन रॉडसारख्या उघड्या रंगाच्या पृष्ठभागावर गंज-प्रतिरोधक कंपाऊंडसह कोटिंग करण्याची शिफारस केली आहे. रॉड फिनिश, सील सामग्री आणि स्टोरेज कालावधीसाठी योग्य संरक्षण उत्पादन आणि काढण्याच्या पद्धतीची पुष्टी केली पाहिजे.
स्थापनेपूर्वी, चांगल्या प्रकाशात रॉडची तपासणी करा. पहा:
झटपट निराकरण म्हणून खराब झालेल्या रॉडला पॉलिश, वाळू किंवा पुन्हा रंग देऊ नका. अट रेकॉर्ड करा आणि सिलिंडर पुरवठादार किंवा पात्र दुरुस्ती टीमला विचारा की तो भाग स्वीकारला जाऊ शकतो का.
असेंब्लीपूर्वी, मंजूर ड्रॉइंग आणि ऑर्डर तपशीलांसह सिलेंडरची तुलना करा. एकूण लांबी, स्ट्रोक, माउंटिंग स्टाइल, पोर्ट ओरिएंटेशन, रॉड-एंड कनेक्शन आणि समाविष्ट उपकरणांची पुष्टी करा.
हेन्चेन इंस्टॉलर्सना असेंब्लीपूर्वी वाहतुकीदरम्यान उत्पादनाचे संरक्षण करण्यासाठी वापरलेले सीलिंग प्लग किंवा कव्हर प्लेट्स काढून टाकण्याची सूचना देतात. ही संरक्षणे योग्य टप्प्यावर काढा: पाइपिंग आणि फिटिंग्ज तयार होईपर्यंत हायड्रॉलिक पोर्ट बंद ठेवा, त्यानंतर सर्किट उघडण्यापूर्वी कनेक्शन क्षेत्र स्वच्छ करा.
स्थापना कार्यसंघाने याची पुष्टी देखील केली पाहिजे:
पार्कर आणि हॅन्चेन दोघेही यावर जोर देतात की सिलिंडर बसवणे हे एक विशेष काम आहे. मशीन बिल्डरच्या लॉकआउट, उचलणे आणि दबाव सोडण्याच्या प्रक्रियेचे अनुसरण करा.

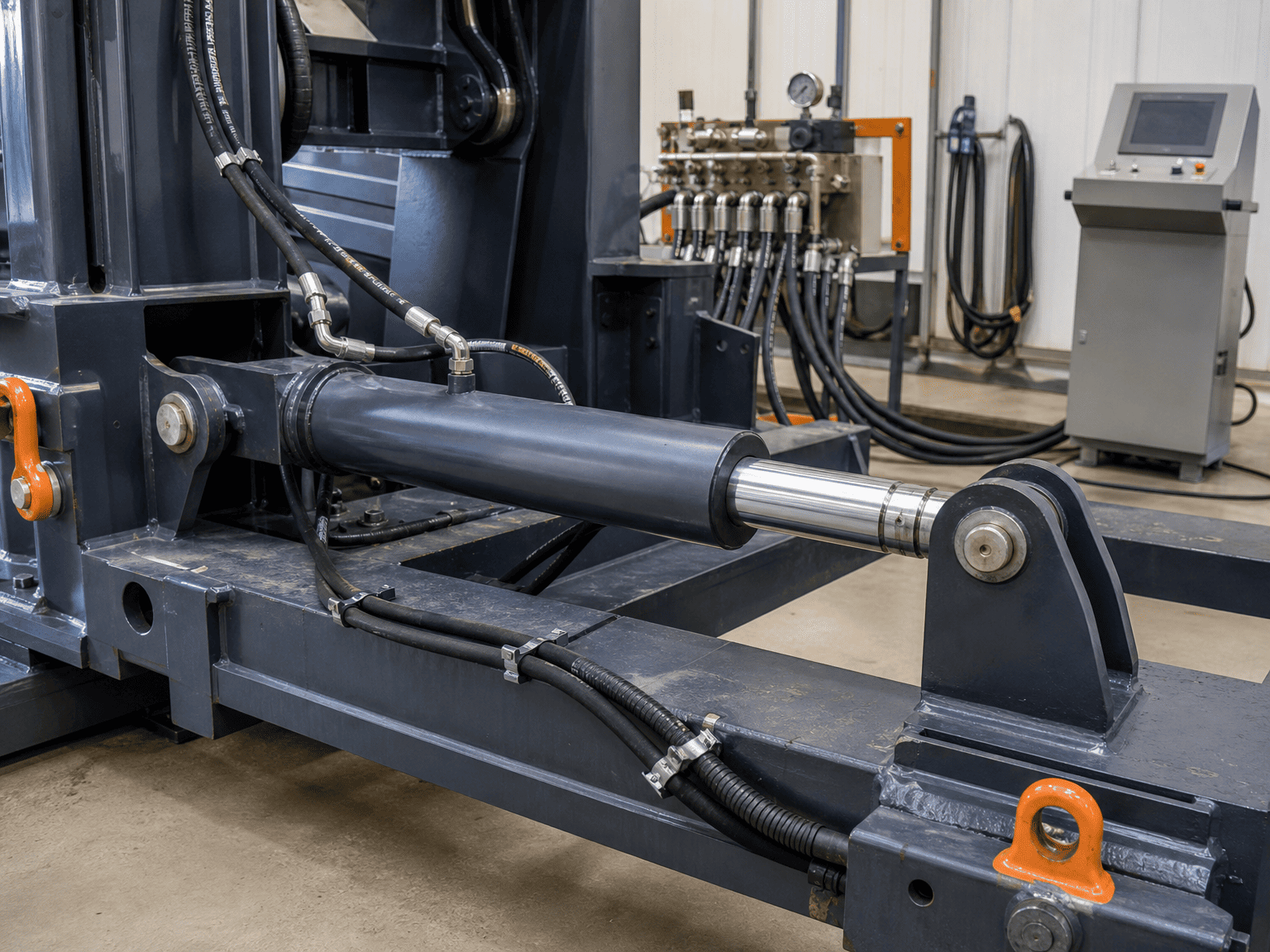

A हायड्रॉलिक सिलेंडरमशीनची रचना स्थितीत खेचण्यासाठी वापरली जाऊ नये. स्टोरेजनंतर, इन्स्टॉलेशन टीमने पुष्टी केली पाहिजे की सपोर्ट पॉइंट्स, माउंटिंग फेस आणि कनेक्ट केलेले मशीन सदस्य सिलेंडरला जागेवर न लावता भेटतात. हॅन्चेन तणावमुक्त स्थापनेचा सल्ला देतात आणि पिस्टन रॉडवर अनुज्ञेय बाजूच्या ओलांडण्याविरुद्ध चेतावणी देतात.
चालू करण्यापूर्वी, सिलिंडरमधून बाहेरून स्थापना तपासा:
- माउंटिंग चेहरे स्वच्छ आणि पूर्णपणे बसलेले आहेत
- नळी न फिरवता सिलिंडरला आधार दिला जातो
- रॉड-एंड कनेक्शन रॉडला बाजूने जबरदस्ती करत नाही
- रॉड संपर्काशिवाय इच्छित स्ट्रोकच्या दोन्ही टोकांपर्यंत पोहोचू शकते
- होसेसमध्ये पुरेसे हालचाल भत्ता आहे आणि फ्रेमवर घासत नाही
- रक्षक आणि जवळचे भाग आवश्यक मंजुरी सोडतात
पार्करचे सुरक्षा मार्गदर्शन देखील संरेखनाची स्थापना जबाबदारी मानते. दबाव लागू करण्यापूर्वी ही तपासणी करा, सिलेंडर किंवा मशीनची रचना लोड केल्याशिवाय कोणताही हस्तक्षेप दुरुस्त केला जाऊ शकतो.
हायड्रॉलिक सिलेंडरमध्ये अडकलेली हवा ऑपरेशन आणि घटकांच्या वर्तनावर परिणाम करू शकते. हॅन्चेनचे इन्स्टॉलेशन मार्गदर्शन लागू असेल तेथे व्हेंटिंग पोर्ट शीर्षस्थानी ठेवण्याची आणि स्टार्ट-अपपूर्वी सिलिंडर बाहेर काढण्याची शिफारस करते.
अचूक वेंटिंग प्रक्रिया सिलेंडर डिझाइन आणि मशीन सर्किटवर अवलंबून असते. निर्मात्याच्या सूचना वापरा, दाब नियंत्रित ठेवा आणि डिस्चार्ज केलेले द्रव आणि हवा धोका निर्माण करू शकत नाही याची खात्री करा.
व्हेंटिंग केल्यानंतर, हॅन्चेन सामान्य ऑपरेशनपूर्वी हळू, भार नसलेली, कमी-दाब हालचाल करण्याची शिफारस करतात. कमिशनिंग टीमने निरीक्षण केले पाहिजे:
- गुळगुळीत विस्तार आणि मागे घेणे
- पोर्ट, सील आणि फिटिंग्जवर गळती
- रॉड हालचाल आणि संरेखन
- अनपेक्षित आवाज, बडबड किंवा प्रभाव
- नळीची हालचाल आणि फ्रेमसह संपर्क
- स्ट्रोकची समाप्ती वर्तणूक आणि कुशनिंग, फिट असल्यास
या नियंत्रित तपासणी स्टेजशिवाय वेअरहाऊस स्टोरेजमधून थेट पूर्ण-लोड चाचणीकडे जाऊ नका.
प्रत्येक सिलेंडरसाठी, एक लहान रेकॉर्ड ठेवा:
- मॉडेल आणि सीरियल किंवा ऑर्डर संदर्भ
- प्राप्त तारीख आणि स्टोरेज स्थान
- पॅकेजिंग किंवा वाहतूक नुकसान
- पोर्ट-प्लग आणि रॉड-संरक्षण स्थिती
- स्टोरेज स्थिती आणि तपासणी तारखा
- दृश्यमान गंज किंवा पृष्ठभाग नुकसान
- मंजूर रेखाचित्र आणि स्थापना पुस्तिका
- स्थापनेसाठी रिलीझ केलेल्या व्यक्तीचे नाव
हे रेकॉर्ड OEM ला स्वतंत्र वाहतूक नुकसान, स्टोरेज हानी आणि ऑपरेटिंग नुकसान नंतर समस्या दिसल्यावर मदत करते. हे मेमरीवर अवलंबून न राहता इंस्टॉलेशन टीमला एक स्पष्ट प्रारंभिक बिंदू देखील देते.
जर एखादा सिलेंडर दीर्घ कालावधीसाठी साठवला गेला असेल, हवामानाच्या संपर्कात आला असेल किंवा वाहतुकीला हानी पोहोचली असेल, तर ते मशीनला जोडण्यापूर्वी मॉडेलची माहिती, छायाचित्रे, स्टोरेज इतिहास आणि इंस्टॉलेशन ड्रॉइंग पाठवा. पुरवठादार नंतर दुरुस्ती किंवा बदलण्याची आवश्यकता असलेल्या स्थितीपासून सामान्य प्री-इंस्टॉलेशन चेक वेगळे करण्यात मदत करू शकतो.
पहिल्या प्रेशर चाचणीपूर्वी सर्वोत्कृष्ट कमिशनिंग परिणाम सुरू होतो: सिलेंडर संरक्षित करा, पोर्ट स्वच्छ ठेवा, इंस्टॉलेशन सत्यापित करा आणि तुम्हाला काय सापडले ते रेकॉर्ड करा
