A हायड्रॉलिक सिलेंडरहायड्रॉलिक सर्किट सामान्य दिसत असतानाही अस्थिर हालचाल, असमान लोडिंग किंवा सीलचे वारंवार नुकसान होऊ शकते. कारण माउंटिंग हार्डवेअरमध्ये असू शकते: एक जीर्ण पिन, एक वाढवलेला क्लीव्हिस होल, एक सैल बुशिंग किंवा पूर्ण कार्यरत चाप द्वारे संरेखित केलेली स्थापना.
दुरुस्ती किट किंवा बदली सिलिंडर ऑर्डर करण्यापूर्वी देखभाल कार्यसंघ आणि OEM खरेदीदार सिलेंडर माउंटिंग पॉइंट्सची तपासणी कशी करू शकतात हे हे मार्गदर्शक स्पष्ट करते. फोकस सिलेंडर आणि मशीनमधील यांत्रिक कनेक्शन आहे, सामान्य हायड्रॉलिक दाब किंवा प्रवाह निदान नाही.

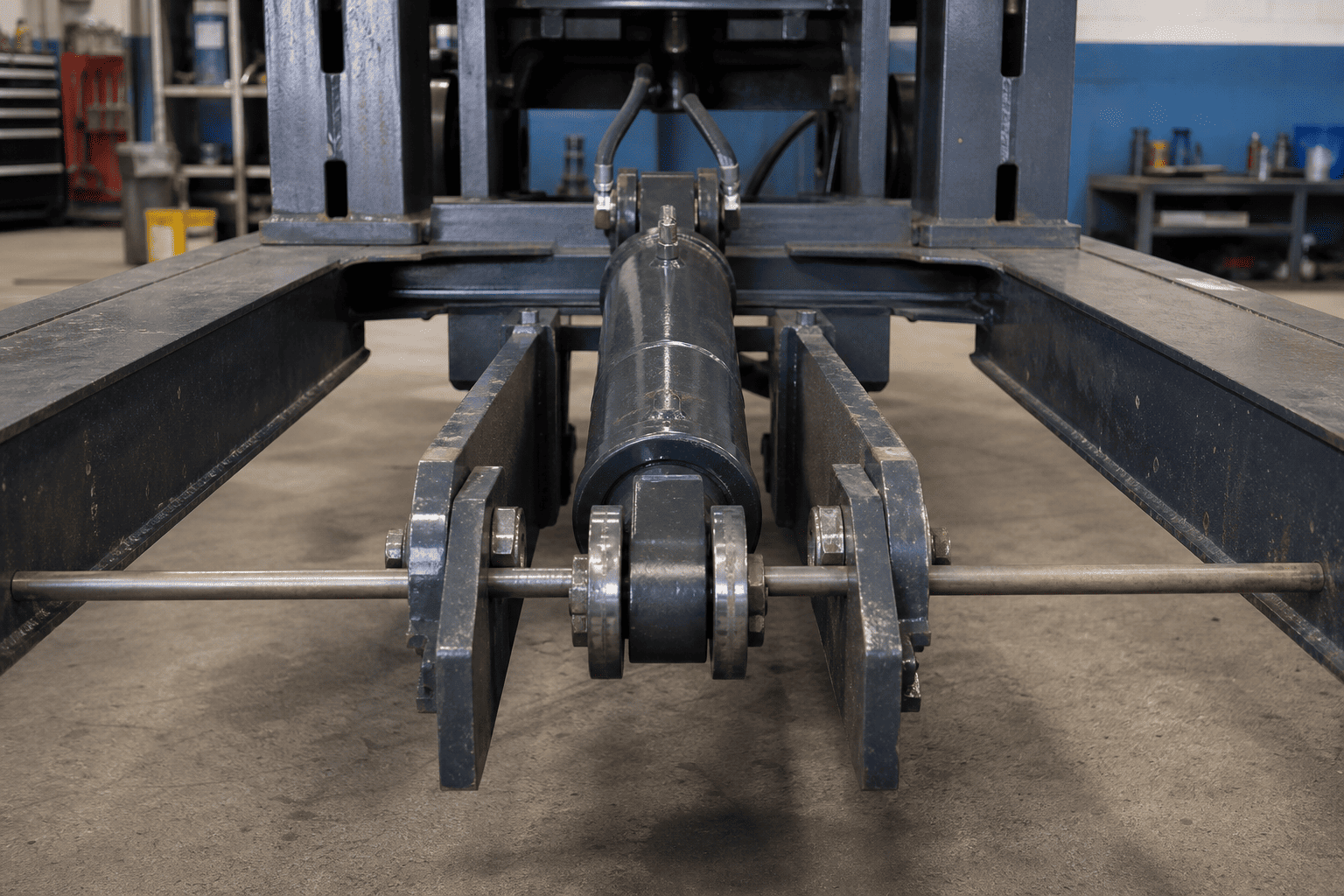

सिलिंडर एकाकी काम करत नाही. त्याची रॉड आणि बॅरल मशीनला पिन, क्लीव्हिसेस, लग्स, ट्रुनियन्स, ब्रॅकेट किंवा इतर माउंटिंग वैशिष्ट्यांद्वारे जोडलेले आहेत. हे भाग सिलेंडरला त्याच्या डिझाइन केलेल्या कमानीतून हलवण्याची परवानगी देताना कार्यरत शक्तीचे हस्तांतरण करतात.
जेव्हा कनेक्शन बंद होते, तेव्हा सिलेंडर यापुढे इच्छित मध्यरेषेवर राहू शकत नाही. नंतर मशीन रॉड, ग्रंथी, मार्गदर्शक, ट्यूब किंवा माउंटिंग ब्रॅकेटवर अतिरिक्त हालचाल आणि संपर्क ठेवू शकते. खराब झालेले मशीन-साइड कनेक्शन सेवेत राहिल्यास नवीन सील किंवा नवीन सिलिंडर समस्या सोडवू शकत नाही.
पार्करचे सिलिंडर सुरक्षा मार्गदर्शक असे सांगते की रॉड आणि त्याचे मॅटिंग मशीन घटक दोन्ही विस्तारित आणि मागे घेतलेल्या स्थितीत योग्य संरेखनासाठी तपासले पाहिजेत. हे देखील शिफारस करते की क्लीव्हिस-माउंट केलेले सिलिंडर पिनच्या मध्यवर्ती रेषांसह दोन्ही टोकांना पिव्होट करतात आणि हस्तक्षेपासाठी सिलेंडर त्याच्या कार्यरत चाप द्वारे तपासले जावे. ही स्थापना आणि सुरक्षा तत्त्वे आहेत; अंतिम मर्यादा सिलिंडर आणि मशीन उत्पादकाकडून येणे आवश्यक आहे.

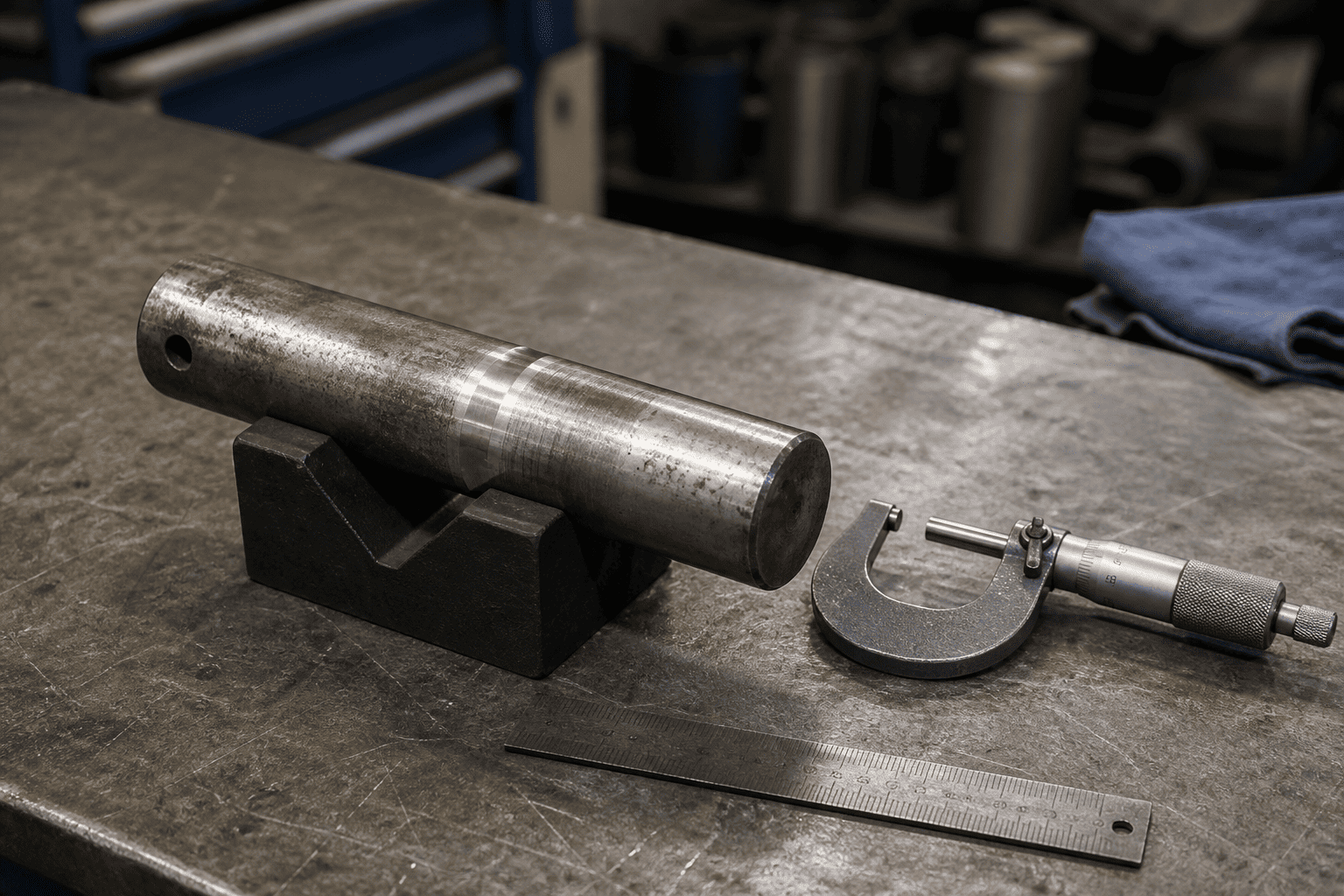

स्कोअरिंग, खोबणी, गंज, सपाट ठिपके आणि एका बाजूला केंद्रित केलेला पोशाख बँड यासाठी पिनची तपासणी करा. गोलाकार, स्थिर बेअरिंग पृष्ठभाग नसलेली पिन मशीन सदस्याने प्रतिसाद देण्यापूर्वी सिलेंडर डोळा हलवू शकतो.
पिन अद्याप काढला जाऊ शकतो की नाही यावर निर्णय घेऊ नका. एक पिन त्याच्या कार्यरत पृष्ठभाग, टिकवून ठेवण्याचे वैशिष्ट्य किंवा बुशिंगसह फिट असताना देखील त्या ठिकाणी राहू शकते.
बुशिंग अंतर्गत परिधान करू शकते, त्याच्या घरामध्ये सैल होऊ शकते किंवा स्थापनेदरम्यान खराब होऊ शकते. बुशिंग आणि सिलेंडर डोळा किंवा ब्रॅकेटमधील हालचाल तपासा, फक्त पिन आणि बुशिंग दरम्यान हालचाल नाही.
जर बुशिंग देखभाल-मुक्त प्रकार असेल तर, उपकरण निर्मात्याच्या स्थापनेच्या सूचनांचे अनुसरण करा. निर्दिष्ट डिझाइनने परवानगी दिल्याशिवाय ग्रीस जोडू नका किंवा पृष्ठभागावरील उपचार बदलू नका.
सैल पिनने दीर्घकाळ हालचाल केल्यावर सिलेंडर डोळा किंवा क्लीविस मोठा, निमुळता किंवा अंडाकृती होऊ शकतो. याला अनेकदा अंडी-आकाराचे छिद्र म्हणतात. लोड मार्ग चुकीच्या पद्धतीने सोडताना फक्त पिन बदलल्याने दृश्यमान प्ले तात्पुरते कमी होऊ शकते.
भोक एकापेक्षा जास्त दिशेने आणि एकापेक्षा जास्त ठिकाणी मोजा. व्हिज्युअल गोल आकार गंभीर दुरुस्तीच्या निर्णयासाठी पुरेसा पुरावा नाही.

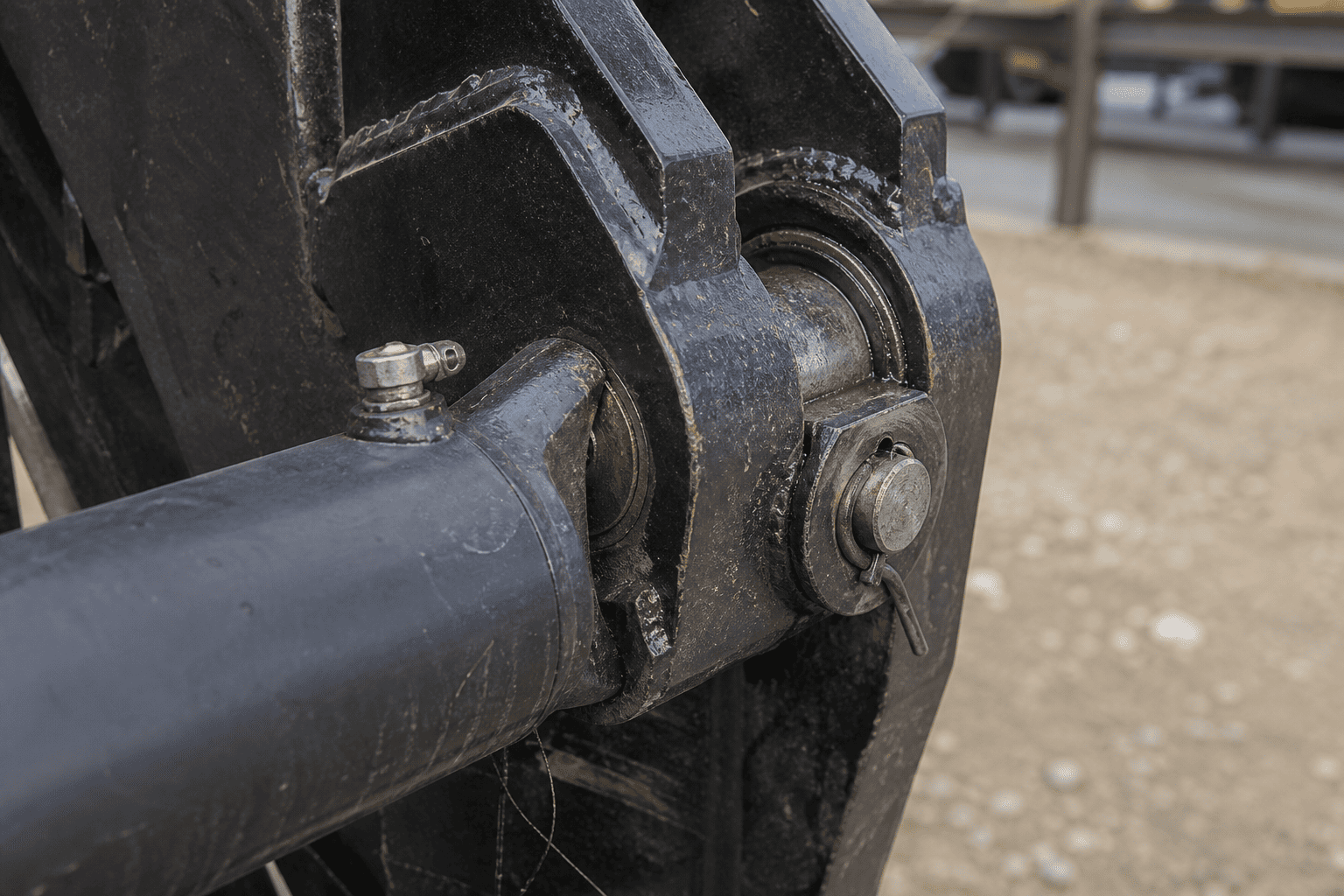

हरवलेला वॉशर, लूज रिटेनर, खराब झालेली स्नॅप रिंग, जीर्ण किपर प्लेट किंवा विकृत ब्रॅकेट पिनला कडेकडेने चालण्याची परवानगी देऊ शकतात. संपूर्ण धारणा व्यवस्था आणि बाजूकडील स्थिती नियंत्रित करणाऱ्या ब्रॅकेट चेहऱ्यांची स्थिती तपासा.
रिप्लेसमेंट सिलिंडर अशा ब्रॅकेटमध्ये स्थापित केले जाऊ नये जे पिन त्याच्या डिझाइन केलेल्या स्थितीत ठेवू शकत नाही.
खालील क्रम क्षेत्र-नियोजन मार्गदर्शक आहे. मशीन बिल्डरच्या लॉकआउट, ब्लॉकिंग आणि संग्रहित-ऊर्जा प्रक्रियांना प्राधान्य दिले जाते.
हायड्रॉलिक उर्जा अलग करा, योग्य यांत्रिक समर्थनासह उंचावलेली किंवा निलंबित रचना सुरक्षित करा आणि अनपेक्षित हालचाली टाळा. तपासणी दरम्यान उचललेल्या भारासाठी हायड्रॉलिक सिलेंडर हा एकमेव आधार मानला जाऊ नये.
पृथक्करण करण्यापूर्वी, समस्या केव्हा दिसते ते लक्षात घ्या:
हे लक्षण पूर्णपणे हायड्रॉलिक नियंत्रण समस्येपासून माउंटिंग समस्या वेगळे करण्यात मदत करते, जरी ते मापन बदलत नाही.
विस्थापित रिटेनर्स, पॉलिश कॉन्टॅक्ट बँड, फ्रेटिंग मार्क्स, रस्ट डस्ट, क्रॅक वेल्ड्स, ब्रॅकेटची हालचाल आणि एक पिन जो यापुढे मध्यभागी नाही ते पहा. हालचाली संशयास्पद असल्यास पिन, वॉशर आणि ब्रॅकेटची सापेक्ष स्थिती चिन्हांकित करा.
पिंच पॉईंट तपासण्यासाठी बोट वापरू नका किंवा सिलेंडर डोळा आणि क्लीव्हिस यांच्यामध्ये हात ठेवू नका.
मशीन सुरक्षित केल्यानंतर, उपकरणाच्या प्रक्रियेनुसार पिन काढा. घटक सामग्री आणि साइट नियमांशी सुसंगत पद्धतीने पिन, बुशिंग, सिलेंडर डोळा आणि ब्रॅकेट पृष्ठभाग स्वच्छ करा.
काढलेले भाग एकत्र ठेवा आणि त्यांचे मूळ स्थान ओळखा. तपासणी नोंदी पूर्ण होण्यापूर्वी सिलेंडरच्या एका टोकाचा पिन दुसऱ्या स्थानावरील पिनमध्ये मिसळू नये.

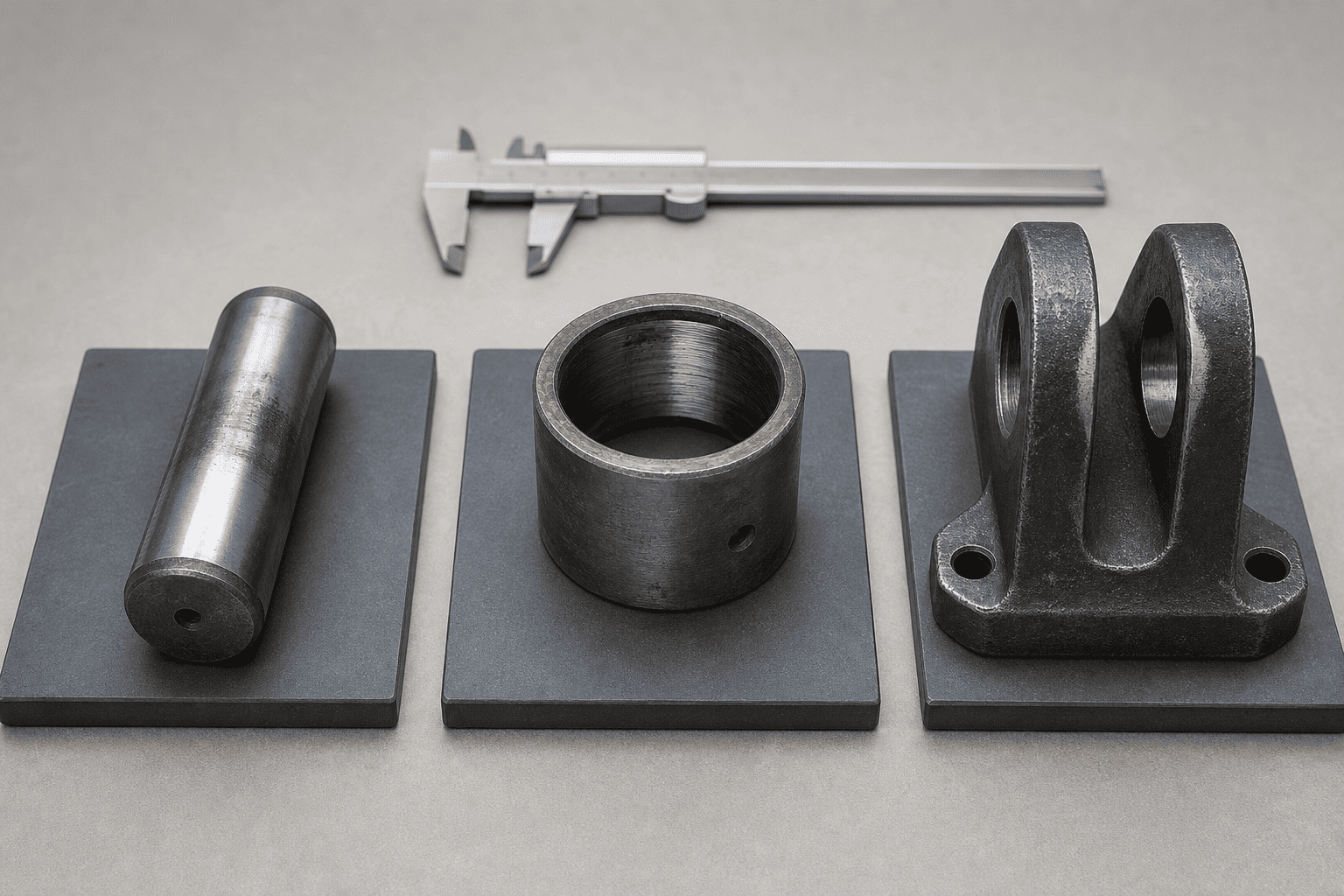

नाममात्र पिन व्यास, वास्तविक पिन व्यास अनेक बिंदूंवर, व्यासाच्या आत बुशिंग, संबंधित व्यास बाहेरील बुशिंग आणि सिलेंडर डोळा आणि क्लीव्हिस होलची स्थिती रेकॉर्ड करा.
हे देखील तपासा:
सार्वत्रिक पोशाख मर्यादा शोधू नका. अंतिम स्वीकार/नाकार निर्णयासाठी उपकरणे रेखाचित्र, सिलिंडर निर्मात्याचे तपशील किंवा मंजूर दुरुस्ती मानक वापरा.
मागे घेतलेल्या आणि विस्तारित पोझिशन्सवर किंवा सुरक्षित देखभाल प्रक्रियेद्वारे परवानगी दिलेल्या वास्तविक शेवटच्या स्थानांवर मशीनची भूमिती पुन्हा तपासा. सिलेंडरला ओढून, दाबून किंवा दाबून स्थितीत आणले जाऊ नये.
दोन माउंटिंग पिन केंद्ररेषा समांतर राहतील याची पुष्टी करा जेथे माउंटिंग डिझाइनला समांतर पिव्होटिंग आवश्यक आहे. कंस, रक्षक, नळी, फ्रेम सदस्य आणि इतर हलणारे भाग यांच्याशी संपर्क तपासा.
| # | निरीक्षण | संभाव्य कारण / संकेत |
|---|---|---|
| 1 | पिनच्या एका बाजूला पॉलिश बँड असतो | असमान संपर्क, संरेखन बदल किंवा कंस हालचाली |
| 2 | कार्यरत झोनमध्ये पिन लहान आहे | पिन परिधान, अपुरी धारणा किंवा लोड अंतर्गत हालचाल |
| 3 | बुशिंग त्याच्या गृहनिर्माण मध्ये फिरते | सैल फिट, खराब झालेले घर किंवा चुकीची स्थापना |
| 4 | Clevis भोक अंडाकृती किंवा tapered आहे | क्लीयरन्स किंवा सैल पिनसह सतत ऑपरेशन |
| 5 | गंजलेली धूळ किंवा बारीक धातूचा ढिगारा असतो | फ्रेटिंग, गंज, अपुरे संरक्षण किंवा सापेक्ष हालचाल |
| 6 | रिटेनर वाकलेला असतो किंवा वारंवार सैल होतो | पिन चालणे, कंसाची हालचाल किंवा चुकीची धारणा व्यवस्था |
| 7 | रॉड मार्गदर्शक किंवा ग्रंथी एकतर्फी पोशाख दर्शविते | सील बदलण्यापूर्वी मशीनचे संरेखन आणि माउंटिंग भूमिती तपासा |
| 8 | स्ट्रोकच्या एका टोकाजवळ पोशाख दिसून येतो | एंड-पोझिशन भूमिती, हस्तक्षेप किंवा लोड मार्ग बदलणे |
ही निरीक्षणे तपासणीसाठी प्रारंभिक बिंदू आहेत, स्वयंचलित निदान नाही. जीर्ण पिन मूळ कारणाऐवजी मोठ्या संरेखन समस्येचा परिणाम असू शकतो.
पिन घातल्यावर फक्त पिन दुरुस्ती करणे योग्य असू शकते परंतु बुशिंग, डोळा, क्लीव्हिस, ब्रॅकेट आणि रिटेन्शन सिस्टम मंजूर आयामी मर्यादेत राहतील. नवीन पिन योग्य व्यास, लांबी, सामग्री आणि धारणा व्यवस्था यांच्याशी जुळली पाहिजे.
बुशिंग बदलण्यासाठी योग्य फिट, अभिमुखता आणि स्थापना पद्धत आवश्यक आहे. पुनर्स्थित बुशिंग वंगण, कोरडे चालणारे किंवा विशिष्ट पृष्ठभागाच्या स्थितीसाठी डिझाइन केलेले आहे की नाही याची पुष्टी करा. खराब झालेल्या किंवा चुकीच्या पद्धतीने बांधलेल्या घरांमध्ये बुशिंग दाबल्याने मूळ समस्या पुन्हा निर्माण होऊ शकते.
अंडाकृती सिलिंडर डोळा किंवा क्लीव्हिस होलला मशिनिंग, दुरुस्ती स्लीव्ह किंवा प्रभावित घटक बदलण्यासारख्या मंजूर दुरुस्ती पद्धतीची आवश्यकता असू शकते. अभियांत्रिकी मंजुरी आणि दस्तऐवजीकरण दुरुस्ती प्रक्रियेशिवाय लोड-बेअरिंग माउंटिंग वैशिष्ट्य वेल्ड, बोर किंवा सुधारित करू नका.
सिलिंडरचा डोळा, क्लीव्हिस, ट्रुनिअन किंवा माउंटिंग ब्लॉक क्रॅक झाल्यास, कायमचे विकृत किंवा मंजूर परिमाण मर्यादेच्या बाहेर असल्यास, बदली सिलिंडर किंवा अभियांत्रिकी दुरुस्ती आवश्यक असू शकते. बदली मशीन भूमितीशी जुळली पाहिजे, केवळ बोअर किंवा स्ट्रोकद्वारे निवडली जात नाही.
जेव्हा वास्तविक इंस्टॉलेशन डेटा समाविष्ट असतो तेव्हा माउंटिंग-वेअर चौकशीचे पुनरावलोकन करणे खूप सोपे असते. पाठवा:
पिन-टू-पिन सिलिंडरसाठी, बंद आणि विस्तारित पिन-केंद्राचे परिमाण विशेषतः महत्वाचे आहेत. हायड्रॉलिक कनेक्शनशी जुळणारी बदली परंतु माउंटिंग भूमिती बदलल्याने नवीन हस्तक्षेप किंवा संरेखन समस्या निर्माण होऊ शकते.
मशीनला सामान्य ऑपरेशनवर परत करण्यापूर्वी:
1. माउंटिंगसाठी पिन आणि बुशिंग निर्दिष्ट भाग आहेत याची पुष्टी करा.
2. पिन पूर्णपणे बसलेला आहे आणि योग्यरित्या ठेवला आहे याची खात्री करा.
3. दोन्ही टोकांना न बांधता सिलेंडर पिव्होट होत असल्याचे तपासा.
4. रॉड आणि मशीन सदस्य परवानगी दिलेल्या स्ट्रोकद्वारे संरेखित राहतील याची पुष्टी करा.
5. हालचाल करताना होज रूटिंग आणि पोर्ट क्लिअरन्स तपासा.
6. उपकरण प्रक्रियेनुसार कमी जोखीम आणि कमी वेगाने मशीन चालवा.
7. सिलिंडर बांधल्यास, कंस सरकल्यास, पिन वाकल्यास किंवा रॉड जवळच्या भागांशी संपर्क साधल्यास थांबवा.
8. भविष्यातील देखभालीसाठी अंतिम मोजमाप आणि दुरुस्तीचे भाग रेकॉर्ड करा.
पार्करचे सुरक्षितता मार्गदर्शन देखील यावर जोर देते की अयोग्य संरेखनामुळे जास्त रॉड ग्रंथी आणि सिलेंडर बोअर परिधान होऊ शकतात. म्हणूनच जुने भाग काढून टाकण्याआधीच नव्हे तर दुरुस्तीनंतर स्थापना तपासणी पूर्ण केली पाहिजे.
नियंत्रित माउंटिंग तपासणी अनेक महाग पुनरावृत्ती अपयश टाळण्यास मदत करू शकते:
प्रत्येक जीर्ण झालेला भाग आपोआप बदलणे हा उद्देश नाही. हे वास्तविक लोड मार्ग ओळखणे आणि सिलेंडरने तयार केलेली माउंटिंग भूमिती पुनर्संचयित करणे आहे.
एचसीआयसी रिअल इंस्टॉलेशन डेटामधून रिप्लेसमेंट आणि कस्टम हायड्रॉलिक सिलिंडर आवश्यकतांचे पुनरावलोकन करू शकते: माउंटिंग आयाम, पिन व्यवस्था, स्ट्रोक, बोर आणि रॉड माहिती, पोर्ट कॉन्फिगरेशन, अनुप्रयोग आणि उपलब्ध रेखाचित्रे. थकलेल्या माउंटिंग पॉईंट्ससाठी, मशीन-साइड ब्रॅकेटचे फोटो आणि मोजमाप समाविष्ट करा जेणेकरून कोटेशन पुनरावलोकन फिटमेंट तसेच हायड्रॉलिक कनेक्शन समाविष्ट करेल.
हायड्रॉलिक सिलेंडरमाउंटिंग पिन आणि बुशिंग वेअर ही एक यांत्रिक फिटमेंट समस्या आहे जी हायड्रॉलिक विश्वसनीयता समस्या बनू शकते. पिन, बुशिंग, सिलेंडर डोळा, क्लीव्हिस, रिटेन्शन हार्डवेअर आणि पूर्ण कार्यरत चाप एकत्र तपासा. भाग ऑर्डर करण्यापूर्वी मोजमाप नोंदवा आणि खराब झालेल्या किंवा चुकीच्या संरचनेची भरपाई करण्यासाठी नवीन सिलेंडर वापरू नका.
तुम्हाला OEM बदलण्याची किंवा सानुकूल पिन-टू-पिन हायड्रॉलिक सिलेंडरची आवश्यकता असल्यास, HCIC ला जुने-सिलेंडरचे परिमाण, बंद आणि विस्तारित पिन-केंद्राचे अंतर, पिन आणि क्लीव्हिस मोजमाप, पोर्ट माहिती, फोटो आणि अनुप्रयोग तपशील पाठवा. संपूर्ण डेटा पॅकेज अभियांत्रिकी संघाला उत्पादनापूर्वी फिटमेंटची पुष्टी करण्यासाठी एक चांगला आधार देते.
