जेव्हा एहायड्रॉलिक सिलेंडरत्याच्या डिझाइन केलेल्या सायकल गतीपर्यंत पोहोचण्यात अयशस्वी होते किंवा तीस मिनिटांच्या ऑपरेशननंतर तीव्र गरम होते, अभियंते वारंवार हायड्रोलिक पंप किंवा दिशात्मक नियंत्रण वाल्वला दोष देतात. कार्यशाळेत, तथापि, मूळ कारण बरेचदा सोपे असते: आवश्यक प्रवाह दरासाठी सिलेंडर पोर्ट आणि इंटरकनेक्टिंग प्लंबिंग गंभीरपणे कमी केले जातात.
प्रतिबंधित पोर्ट ओफिसमधून द्रवपदार्थ जबरदस्तीने पिंच केलेल्या बागेच्या रबरी नळीमधून पाण्यासारखा वावरतो. वेग गगनाला भिडतो, लॅमिनार प्रवाह हिंसक अशांततेत कोसळतो आणि बंदराच्या घशात प्रचंड दाबाचे थेंब विकसित होतात. हे निर्बंध मौल्यवान हायड्रॉलिक हॉर्सपॉवर थेट विनाशकारी उष्णतेमध्ये रूपांतरित करते, वेगवान विस्तार स्ट्रोक कमी करते आणि उच्च-गती गुरुत्वाकर्षण मागे घेताना स्थानिक पोकळ्या निर्माण होणे किंवा बॅक-प्रेशर सील ब्लोआउट देखील ट्रिगर करू शकते.
तुमचा पोर्ट साइझिंग योग्यरित्या मिळवणे म्हणजे टूल क्रिबमध्ये जे काही थ्रेड टॅप असेल ते जुळवणे इतकेच नाही. शांत, ऊर्जा-कार्यक्षम आणि लीक-मुक्त वीज वितरण सुनिश्चित करण्यासाठी प्रत्येक ऑपरेटिंग लाइनवर द्रव वेग संतुलित करणे आवश्यक आहे.
समांतर प्रवाहात (लॅमिनार प्रवाह) तेल सुरळीतपणे वाहते किंवा उच्च घर्षण प्रतिकार (अशांत प्रवाह) सह हिंसकपणे मंथन करते की नाही हे द्रव वेग ठरवते. औद्योगिक आणि मोबाइल उपकरणे बिल्डर वेगवेगळ्या सर्किट शाखांमध्ये कठोर वेग मार्गदर्शक तत्त्वांचे पालन करतात:
| सर्किट शाखा / लाइन प्रकार | शिफारस केलेला वेग (m/s) | शिफारस केलेला वेग (फूट/से) |
|---|---|---|
| पंप सक्शन लाइन्स | 0.5 ते 1.2 मी/से | 2.0 ते 4.0 फूट/से |
| रिटर्न लाईन्स (कमी दाब) | 1.5 ते 2.5 मी/से | ५.० ते ८.० फूट/से |
| सतत प्रेशर रेषा | ३.० ते ५.० मी/से | 10.0 ते 16.0 फूट/से |
| मधूनमधून उच्च-प्रवाह रेषा | 6.0 मी/से पर्यंत | 20.0 फूट/से पर्यंत (शॉर्ट ड्युटी) |
| सिलेंडर पोर्ट गले | ३.५ ते ५.५ मी/से | 12.0 ते 18.0 फूट/से |
मध्येसिंगल-रॉड डबल-ॲक्टिंग सिलिंडर, मागे घेण्याच्या प्रवाहादरम्यान कॅप एंडमधून बाहेर पडणारे तेल क्षेत्र गुणोत्तराने (बहुतेकदा 1.5:1 ते 2:1) गुणाकारले जाते. जर पंप रॉड पोकळीमध्ये 30 GPM वितरीत करतो, तर **45 ते 60 GPM कॅप-एंड पोर्टमधून बाहेर पडते. जर कॅप पोर्टचा आकार फक्त 30 GPM पुरवठा दरासाठी असेल, तर रिटर्न लाइनचा वेग 25 फूट/से पेक्षा जास्त असू शकतो, ज्यामुळे मोठ्या प्रमाणावर बॅक-प्रेशर तयार होते जे मागे घेण्याच्या स्ट्रोकशी लढते आणि संपूर्ण सिस्टमला जास्त गरम करते.
तात्काळ पीक फ्लो पोर्टमध्ये प्रवेश करणे किंवा बाहेर पडणे यावर आधारित किमान शिफारस केलेले सिलिंडर पोर्ट आकार निवडण्यासाठी खालील द्रुत संदर्भ चार्ट वापरा:
| प्रवाह दर (GPM) | प्रवाह दर (L/min) | SAE स्ट्रेट थ्रेडओ-रिंग बॉस (ORB) | SAE 4-बोल्ट फ्लँज(कोड 61 / कोड 62) |
|---|---|---|---|
| 1 ते 5 GPM | 4 ते 19 एल/मिनिट | SAE #4 (7/16-20) | लागू नाही |
| 5 ते 12 GPM | 19 ते 45 एल/मिनिट | SAE #6 (9/16-18) | लागू नाही |
| 12 ते 22 GPM | 45 ते 83 एल/मिनिट | SAE #8 (3/4-16) | 1/2" कोड 61 फ्लँज |
| 22 ते 38 GPM | 83 ते 144 एल/मिनिट | SAE #10 (7/8-14) | 3/4" कोड 61 फ्लँज |
| 38 ते 55 GPM | 144 ते 208 L/min | SAE #12 (1-1/16-12) | 1" कोड 61 फ्लँज |
| 55 ते 90 GPM | 208 ते 340 एल/मिनिट | SAE #16 (1-5/16-12) | १-१/४" कोड ६१/६२ |
| 90 ते 150 GPM | 340 ते 568 एल/मिनिट | SAE #20 (1-5/8-12) | १-१/२" कोड ६१/६२ |
| 150+ GPM | ५६८+ एल/मिनिट | सानुकूल मॅनिफोल्ड ब्लॉक | 2" ते 3" कोड 62 |

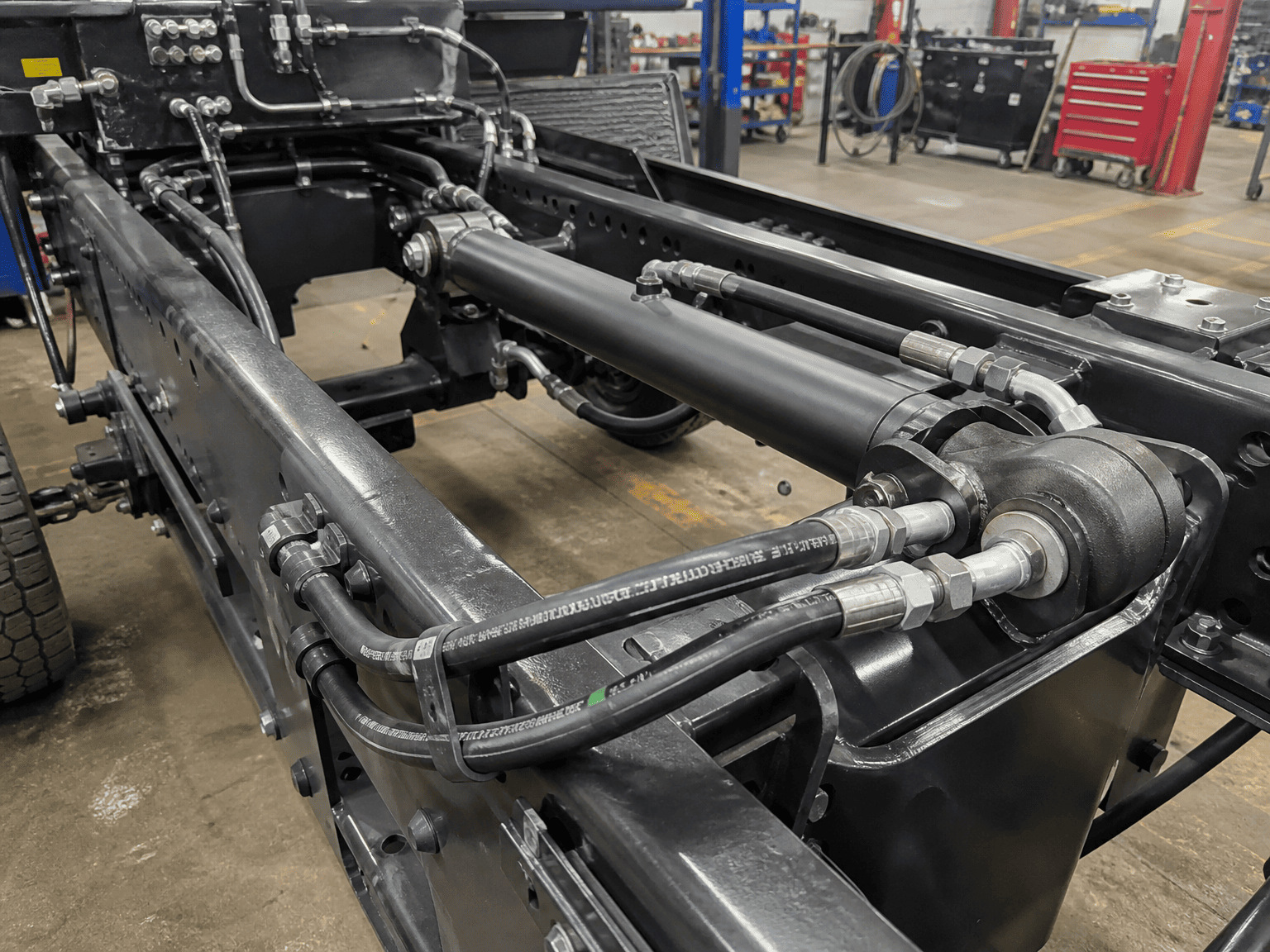

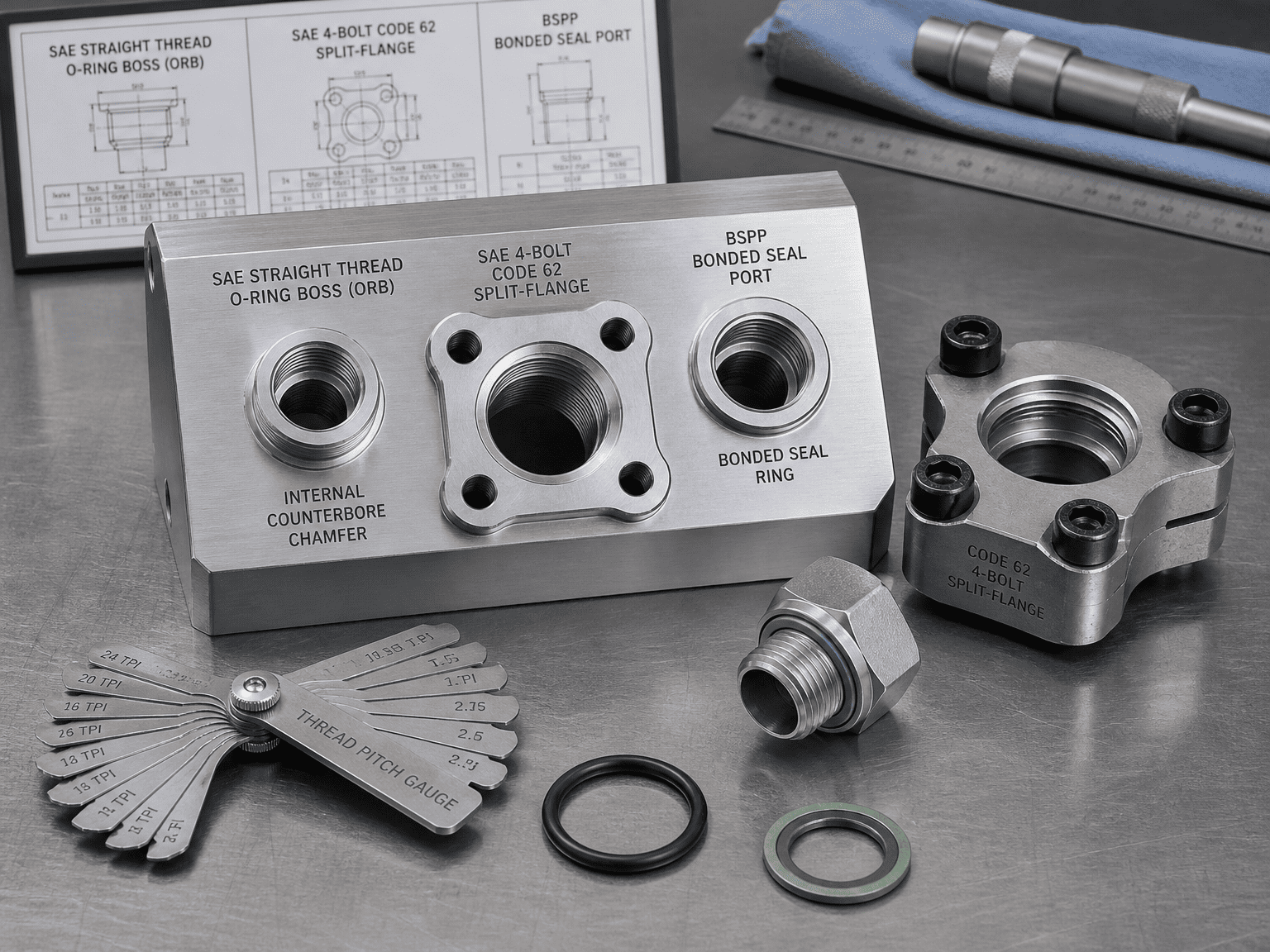

[SAE ORB (ओ-रिंग बॉस)] ===> शून्य-गळती रेडियल इलास्टोमेरिक सील; 5,000 psi पर्यंत प्राधान्य दिले
[ SAE 4-बोल्ट फ्लँज] ===> जोरदार धक्का आणि कंपन प्रतिरोधक; >1" हाय-फ्लो पोर्टसाठी सर्वोत्तम
[बीएसपीपी (जी-थ्रेड)] ===> बॉन्डेड सील रिंग सपाट चेहरा; N. अमेरिकेबाहेर जागतिक ISO मानक
[ NPTF (टॅपर्ड पाईप)] ===> धातूपासून धातूचे वेडिंग; ताण क्रॅक आणि उच्च-दाब गळती प्रवण
ते कसे सील करतात: सरळ UN/UNF समांतर धागे यांत्रिक क्लॅम्पिंग फोर्स देतात, तर इलॅस्टोमेरिक ओ-रिंग अंतर्गत मशीन केलेल्या काउंटरबोर चेम्फरमध्ये बसते.
OEM हे का प्राधान्य देतात: हे क्रॅक अधिक घट्ट होण्याचा धोका दूर करते, लॉकनट्ससह समायोजित करण्यायोग्य 90-डिग्री एल्बो ओरिएंटेशनला अनुमती देते आणि रडल्याशिवाय 5,000 psi (345 बार) पर्यंत दाब विश्वसनीयपणे ठेवते.
ते कसे सील करते: जड स्प्लिट-फ्लँज किंवा कॅप्टिव्ह फ्लँज एक फ्लॅट फ्लँज हेड क्लॅम्प करते ज्यामध्ये थेट चेहरा ओ-रिंग असतो.हायड्रॉलिक सिलेंडरचार उच्च-तन्य ग्रेड 8 बोल्टसह शरीर.
सर्वोत्कृष्ट ऍप्लिकेशन्स: हेवी मायनिंग एक्स्कॅव्हेटर्स, मोठ्या टन वजनाच्या स्क्रॅप बेलर्स आणि मोबाईल क्रेनसाठी 1-इंच आणि मोठ्या आकाराच्या पोर्टसाठी आवश्यक. हे तीव्र यांत्रिक लाईन पल्सिंगचा सामना करते आणि रेंच स्विंग हस्तक्षेपाशिवाय कॉम्पॅक्ट लाइन हुकअपला अनुमती देते.
ते कसे सील करते: इलॅस्टोमेरिक बॉन्डेड सील रिंग (डाउटी वॉशर) सह समांतर धागे किंवा स्पॉट-फेस असलेल्या सपाट पृष्ठभागावर ओ-रिंग राखून ठेवतात.
सर्वोत्कृष्ट अनुप्रयोग: युरोपियन, आशियाई आणि निर्यात व्यावसायिक उपकरणांसाठी प्रबळ आंतरराष्ट्रीय मानक, SAE ORB च्या समतुल्य विश्वसनीय शून्य-गळती सीलिंग ऑफर करते.
अयशस्वी मोड: टेपर्ड पाईप थ्रेड्स थ्रेड फ्लँकसह धातूच्या विकृतीवर अवलंबून असतात. थर्मल विस्तार, दाब वाढणे आणि कंपन अंतर्गत, पाईप डोप धुऊन जाते, ज्यामुळे गळती होते. टॅपर्ड फिटिंग्ज जास्त घट्ट केल्याने पोर्ट बॉसला बाहेरून वेज केले जाते, वारंवार वेल्डेड सिलेंडरच्या टोकाच्या टोप्या फुटतात.
जरी तुमचा पोर्ट थ्रेडचा आकार फ्लो चार्टशी जुळत असला, तरीही अंतर्गत भूमितीतील त्रुटी तुमच्या सिलेंडरला थ्रोटल करू शकतात:
या मार्गदर्शकातील वेग आणि पोर्ट आकाराच्या शिफारशी उद्योग-मानक अभियांत्रिकीच्या सर्वोत्तम पद्धतींचे प्रतिनिधित्व करतात. उच्च-फ्रिक्वेंसी सर्वो सायकलिंग, वॉटर-ग्लायकॉल फ्लुइड्स किंवा गंभीर कर्तव्य चक्रांचा समावेश असलेल्या अनुप्रयोगांसाठी, संपूर्ण कॉम्प्युटेशनल फ्लुइड डायनॅमिक्स (CFD) आणि मॅनिफोल्ड ऑप्टिमायझेशनसाठी HCIC अभियांत्रिकी तज्ञांचा सल्ला घ्या.
