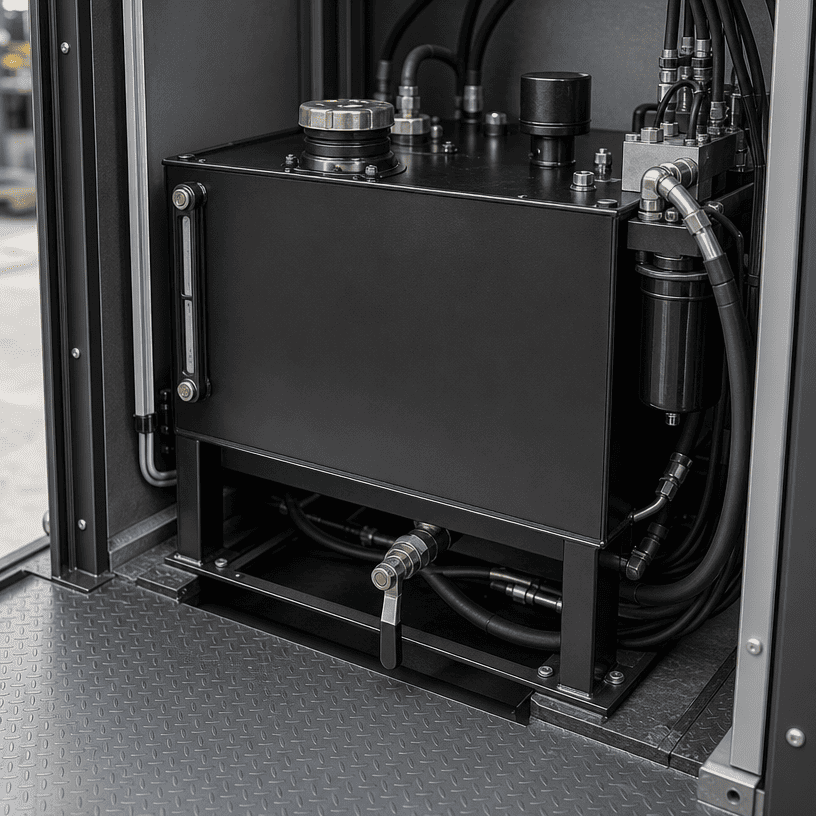

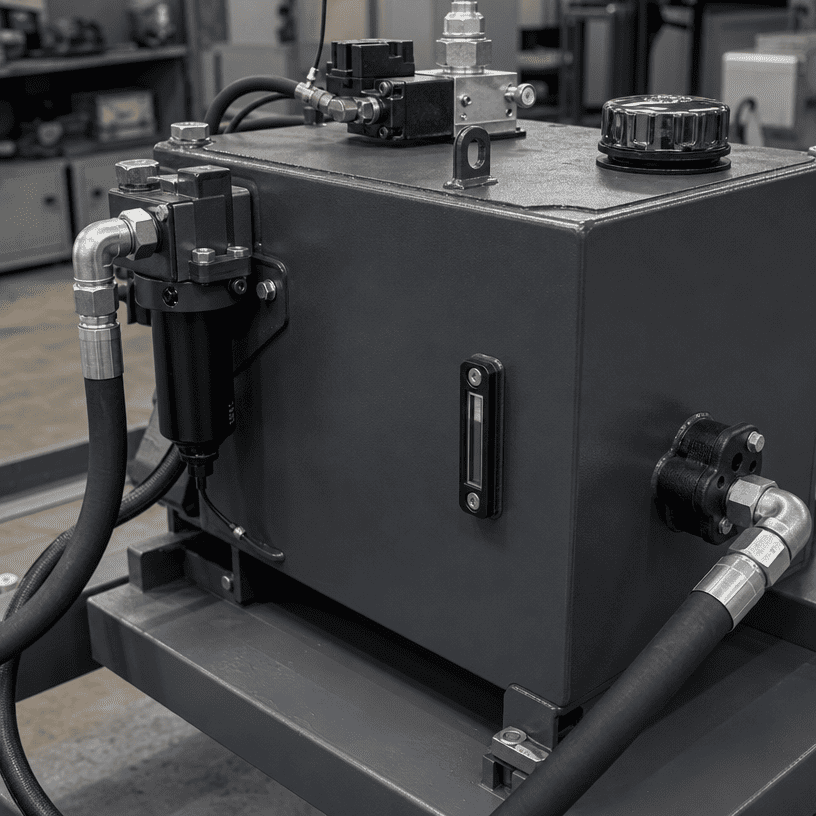

A हायड्रॉलिक पॉवर युनिटजलाशय हे फक्त तेलाचे कंटेनर नाही. हे फ्लुइड स्टोरेज, रिटर्न-फ्लो मॅनेजमेंट, एअर रिलीझ, हीट ट्रान्सफर, दूषितता नियंत्रण आणि सेवा प्रवेशास समर्थन देते. जर टाकी केवळ त्याच्या बाहेरील परिमाणे किंवा सोयीस्कर नाममात्र व्हॉल्यूमद्वारे निवडली गेली असेल, तर पॉवर युनिट चालू करणे कठीण आणि देखभाल करणे कठीण होऊ शकते.
हे मार्गदर्शक OEM अभियंते आणि उपकरणे खरेदीदारांना हायड्रॉलिक पॉवर युनिट कोटेशनची विनंती करण्यापूर्वी जलाशय आवश्यकतांचे पुनरावलोकन करण्याचा एक व्यावहारिक मार्ग देते. हे सार्वत्रिक टाकी-ते-पंप गुणोत्तराला प्रोत्साहन देत नाही. योग्य डिझाइन सर्किट, कर्तव्य चक्र, द्रवपदार्थ, स्थापनेची जागा आणि ऑपरेटिंग वातावरण यावर अवलंबून असते.
हायड्रॉलिक सर्किट समजल्यानंतर जलाशयाची व्याख्या केली पाहिजे. ॲक्ट्युएटर्स, व्हॉल्व्ह, पंप व्यवस्था, ऑपरेटिंग क्रम आणि अपेक्षित रिटर्न फ्लोपासून सुरुवात करा. सिलिंडरला अधूनमधून हलवणाऱ्या सर्किटमध्ये सतत चालणाऱ्या किंवा एकाच वेळी अनेक ॲक्ट्युएटर वापरणाऱ्या सिस्टिमकडून वेगवेगळ्या जलाशयांची आवश्यकता असते.
टाकी निवडण्यापूर्वी खालील माहिती गोळा करा:
ही माहिती "आम्हाला किती लिटर आवश्यक आहे?" अधिक उपयुक्त अभियांत्रिकी प्रश्नात: संपूर्ण कार्य चक्र दरम्यान जलाशय कसे वागले पाहिजे?
टाकीची बाहेरील परिमाणे किंवा नेमप्लेटची मात्रा संपूर्ण कथा सांगत नाही. टाकीच्या व्हॉल्यूमचा काही भाग विस्तार, परतावा-प्रवाह शांत-डाउन, सक्शन कव्हरेज आणि सुरक्षित ऑपरेटिंग स्तरासाठी आवश्यक असू शकतो. त्यामुळे वापरण्यायोग्य ऑपरेटिंग व्हॉल्यूम एकूण भौमितिक व्हॉल्यूमपेक्षा भिन्न आहे.
डिझाइन पुनरावलोकन परिभाषित केले पाहिजे:
- सामान्य तेल पातळी
- विश्वसनीय पंप सक्शनसाठी किमान स्तर
- भरण्याची कमाल पातळी
- थर्मल विस्तारासाठी जागा
- एअर रिलीझ आणि रिटर्न फ्लोसाठी विनामूल्य व्हॉल्यूम
- ड्रेन आणि क्लीन-आउट प्रवेश
पंप अशा पातळीपासून काढू नये ज्यामुळे हवा सक्शन लाइनमध्ये प्रवेश करू शकेल. त्याच वेळी, जलाशय इतका जास्त भरू नये की विस्तार किंवा परतीच्या आंदोलनामुळे दुय्यम समस्या निर्माण होईल. वास्तविक द्रव आणि मशीनच्या परिस्थितीसाठी अंतिम स्तर सेट करणे आवश्यक आहे.
रिटर्न ऑइल वेग, उष्णता आणि प्रवेश केलेल्या हवेसह जलाशयात प्रवेश करू शकते. जर रिटर्न पोर्ट सक्शन आउटलेटच्या खूप जवळ असेल, तर टाकीला हवा वेगळी करण्यासाठी आणि प्रवाह शांत होण्याआधी पंपला खराब डिएरेटेड द्रव प्राप्त होऊ शकतो.
ध्वनी लेआउट विचारात घेते:
फक्त टाकी मोठी करणे हा उद्देश नाही. परत ते सक्शन पर्यंत एक नियंत्रित मार्ग तयार करणे आहे जेणेकरून द्रव आत प्रवेश करणारी हवा सोडू शकेल आणि पंपद्वारे पुन्हा वापरण्यापूर्वी स्थिर होईल.
पंप सक्शन त्याच्या स्वत: च्या डिझाइन तपासणीस पात्र आहे. सक्शन लाइन लहान आणि थेट असावी जिथे इंस्टॉलेशन परवानगी देते, योग्य व्यासासह आणि लेआउट जे अनावश्यक निर्बंध टाळते. दिशेत तीव्र बदल, खराब इनलेट पोझिशनिंग किंवा कमी आकाराचे कनेक्शन जरी नाममात्र टाकीचे प्रमाण पुरेसे दिसत असले तरीही समस्या निर्माण करू शकतात.
यांच्यातील संबंध तपासा:
- पंप इनलेट स्थान
- किमान तेल पातळी
- सक्शन-लाइन व्यास आणि लांबी
- इनलेट गाळण्याची व्यवस्था, वापरल्यास
- पंपाभोवती सेवा प्रवेश
- टाकी ड्रेन आणि साफसफाईची स्थिती
सक्शन व्यवस्था निवडू नका कारण ती बंदिस्तात बसते. पंप निर्मात्याच्या इनलेट आवश्यकता आणि संपूर्ण सर्किट परिस्थिती एकत्रितपणे तपासणे आवश्यक आहे.
जलाशय आसपासच्या वातावरणात उष्णता हस्तांतरित करण्यात मदत करू शकतो, परंतु ते आपोआप पुरेसे कूलर नाही. उष्णता निर्मिती दबाव कमी होणे, प्रवाह, सायकल वेळ, वाल्व वर्तन, मोटर लोडिंग आणि स्थापना वातावरण यावर अवलंबून असते.
OEM पुनरावलोकनासाठी, सिस्टम केव्हा उष्णता निर्माण करते आणि पॉवर युनिट कुठे स्थापित केले जाईल याची नोंद करा. उष्णतेच्या स्त्रोताजवळ असलेल्या कॉम्पॅक्ट एन्क्लोजरला खुल्या हवेत स्थापित केलेल्या हवेशीर युनिटपेक्षा वेगळ्या थर्मल सोल्युशनची आवश्यकता असू शकते.
योग्य क्रम आहे:
1. ऑपरेटिंग कर्तव्य ओळखा.
2. शक्ती कुठे गेली आहे याचा अंदाज लावा.
3. टाकीच्या पृष्ठभागाचे आणि हवेच्या हालचालींचे पुनरावलोकन करा.
4. अतिरिक्त कूलिंग आवश्यक आहे का ते ठरवा.
5. प्रातिनिधिक ऑपरेशन दरम्यान परिणाम सत्यापित करा.
उष्णतेचा खरा स्रोत समजून घेतल्याशिवाय कूलर जोडणे किंवा टाकीचे प्रमाण वाढवणे टाळा. जलाशय हा थर्मल डिझाइनचा एक भाग आहे, सर्किट कार्यक्षमतेचा पर्याय नाही.
जलाशयाच्या रचनेमुळे घाण आणि पाणी आत जाणे अवघड आणि देखभाल कर्मचाऱ्यांना दूषितता दूर करणे सोपे झाले पाहिजे. फिलर-ब्रेदर, ऍक्सेस कव्हर, ड्रेन पॉइंट आणि रिटर्न फिल्टरेशन व्यवस्था या सर्व गोष्टी द्रवाच्या स्वच्छतेवर परिणाम करतात.
उपयुक्त डिझाइन प्रश्नांचा समावेश आहे:
- फिलर ओपनिंग आसपासच्या वातावरणापासून संरक्षित आहे का?
- पॉवर युनिट नष्ट न करता ब्रीदर सर्व्हिस करता येईल का?
- नाला सर्वात कमी व्यावहारिक बिंदूवर स्थित आहे का?
- गळतीचा धोका निर्माण न करता टाकी रिकामी करता येईल का?
- रिटर्न फिल्टर तपासणीसाठी उपलब्ध आहे का?
- आवश्यकतेनुसार टाकीच्या आतील बाजूस साफ करता येईल का?
लेआउट रेखांकनामध्ये उत्तर दृश्यमान असावे. स्वच्छ दिसणारे बाह्य आवरण हे सिद्ध करत नाही की अंतर्गत देखभाल मार्ग व्यावहारिक आहे.
गणना स्टेजऐवजी जलाशय अनेकदा एकत्रीकरणाच्या टप्प्यावर अपयशी ठरतात. टाकी नाममात्र फूटप्रिंटमध्ये बसू शकते परंतु मोटार, मॅनिफोल्ड, इलेक्ट्रिकल एन्क्लोजर, ट्रेलर फ्रेम, गार्डिंग किंवा लिफ्टिंग पॉइंट यांच्याशी विरोधाभास आहे.
डिझाइन मंजूर करण्यापूर्वी, पुनरावलोकन करा:
त्रि-आयामी मांडणी किंवा आयामी असेंबली रेखाचित्र भागांच्या सूचीच्या आधी विरोधाभास प्रकट करू शकते. पॉवर युनिट स्थापित केल्यानंतर जलाशय सेवायोग्य असणे आवश्यक आहे, केवळ वर्कबेंचवर बांधण्यायोग्य नाही.
उपयुक्त अवतरण पॅकेजमध्ये सामान्यतः समाविष्ट असते:
काही मूल्ये ज्ञात नसल्यास, त्यांना गृहीतकांनी भरण्याऐवजी खुल्या वस्तू म्हणून चिन्हांकित करा. उत्पादन सुरू झाल्यानंतर टाकी पुन्हा डिझाइन करण्यापेक्षा पारदर्शक अभियांत्रिकी पुनरावलोकन जलद आहे.
पंप प्रवाह महत्त्वाचे आहे, परंतु ते संपूर्ण परतावा नमुना, कर्तव्य चक्र किंवा ॲक्ट्युएटर व्हॉल्यूमचे वर्णन करत नाही.
टाकीला परिभाषित किमान आणि कमाल पातळी, विस्ताराची जागा आणि नियंत्रित सक्शन स्थिती आवश्यक आहे.
हे द्रवपदार्थाचा मार्ग लहान करू शकते आणि हवा सोडण्याची आणि प्रवाह शांत होण्याची संधी कमी करू शकते.
भराव, श्वासोच्छ्वास, फिल्टर किंवा ड्रेन ज्यापर्यंत सुरक्षितपणे पोहोचता येत नाही ते अखेरीस देखभाल वेळ वाढवेल.
उष्णता शिल्लक संपूर्ण हायड्रॉलिक सर्किट आणि स्थापना वातावरणावर अवलंबून असते.
एन्क्लोजर, पंप, मॅनिफोल्ड, होसेस आणि इलेक्ट्रिकल पार्ट्स एक सिस्टीम म्हणून तपासणे आवश्यक आहे.
चांगले हायड्रॉलिक पॉवर युनिट जलाशय आकारमान एक मांडणी आणि ऑपरेटिंग-सायकल व्यायाम आहे, खंड अंदाज नाही. अभियंत्याने वापरण्यायोग्य तेल पातळी, रिटर्न-फ्लो सेपरेशन, पंप सक्शन, उष्णता शिल्लक, प्रदूषण नियंत्रण आणि देखभाल प्रवेशाचे एकत्र पुनरावलोकन केले पाहिजे.
सानुकूल एचपीयू प्रकल्पासाठी, जलाशयाची परिमाणे निश्चित होण्यापूर्वी एचसीआयसीला सर्किट माहिती आणि मशीन इंटरफेस पाठवा. हे एकात्मिक युनिट म्हणून टाकी, पंप, मॅनिफोल्ड, गाळण्याची प्रक्रिया आणि नियंत्रण व्यवस्था निवडण्यासाठी डिझाइन टीमला एक चांगला आधार देते.
